آموزشی: تحلیل نقشه بسیار ساده نقطه جوش طراحی غزال

[غزال]

پاسخ : تحلیل نقشه بسیار ساده نقطه جوش

سلام مهندس ترانس مورد استفاده رو از کجا میشه تهیه کرد و لطفا در موردش توضیح بدید

درود

هر ترانس نسبتا بزرگی که بتونین چند دور سیم روی سیم ها بپیچین که حدود ۱۰ ولت بده خوبه.
اگه فضای خالی نداره باید ثانویه را حذف کنین تا فضای کافی داشته باشه.
حالا برای تعیین تعداد دور ، باید سیم نازکی تهیه کنید که راحت تر تست کنید .
سپس ۴ دور سیم نازک بپیچ و ببین چند ولت میده
بعد با یک تناسب ساده محاسبه کن برای ۱۰ ولت باید چند دور بپیچی .
مثلا اگه ۴ دور ۲ ولت میده میخواهیم ببینیم برای ۱۰ ولت باید چند دور بپیچیم بنابرین
۴۰ =۴*۱۰ و لذا
۲۰ = ۴۰/۲
یعنی کلا باید ۲۰ دور در این ترانس بپیچی تا ۱۰ ولت بده
اما هر چقدر حجمش اجازه میده از سیم ضخیم تر استفاده کن و کلا ۲۰ دور بپیچ و با توجه به تعداد دور کم ، نیاز به باز کردن هسته هم نیست.
حالا ترانس آماده است نقطه جوش بساز و خبر ضعف و قوت اونو اینجا منعکس کن ببینیم چکار کردی و اون چکار میکنه.

سپاس

مشاهده فایل‌پیوست 171415



[mohssen]

پاسخ : تحلیل نقشه بسیار ساده نقطه جوش

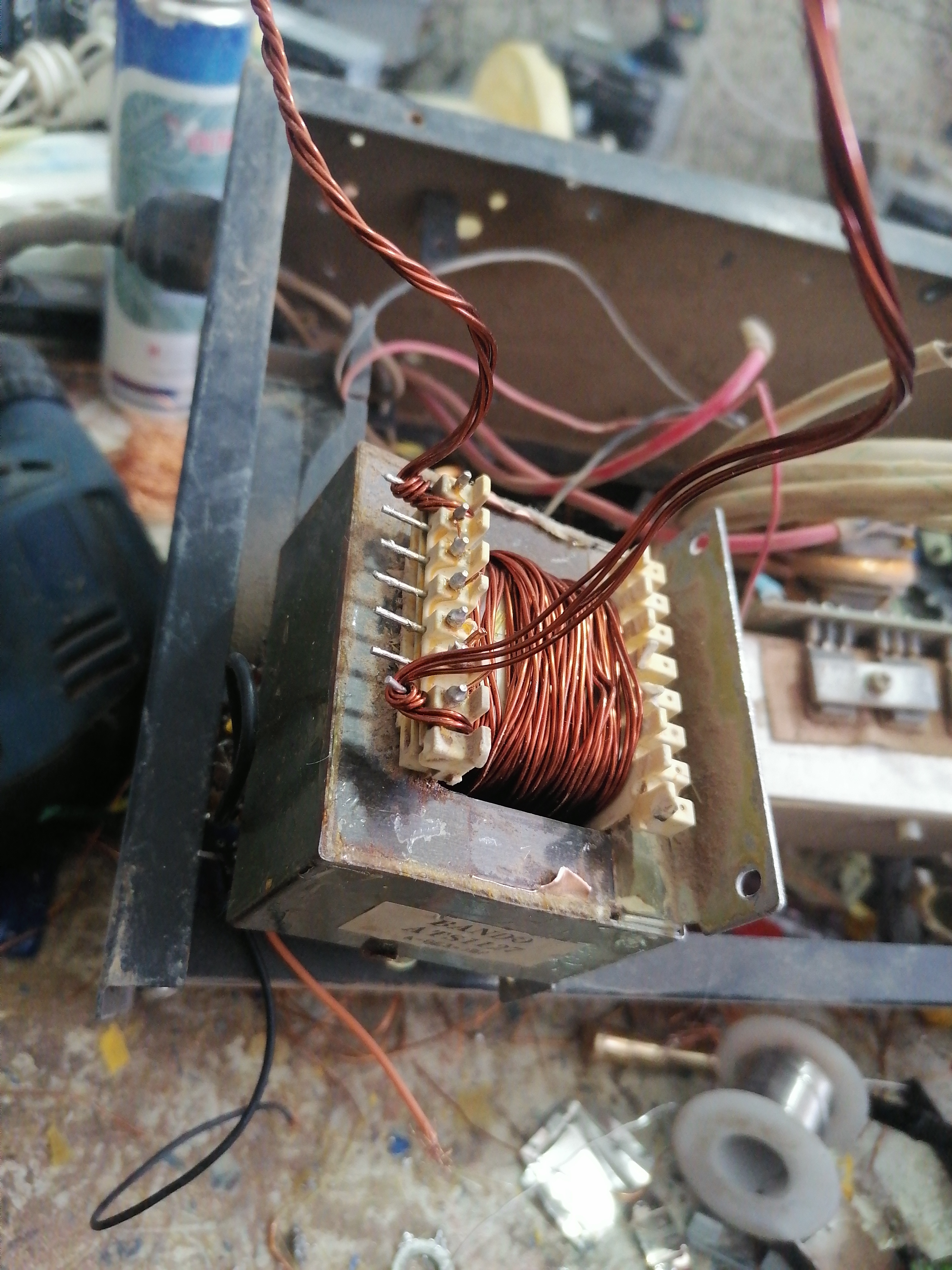

سلام من این ترانس رو پیچیدم ولتاژ خروجی 7.4 شد ولی اون قدرتی ک انتظار داشتم رو نداره. حالا میخوام سیم ضخیم‌تر بگیرم تا یک رشته ای بپیچم ببینم تفاوت میکنه یا خیر

در ضمن راهی برای استفاده از این ترانس اینورتر وجود نداره؟



[غزال]

پاسخ : تحلیل نقشه بسیار ساده نقطه جوش

سلام من این ترانس رو پیچیدم ولتاژ خروجی 7.4 شد ولی اون قدرتی ک انتظار داشتم رو نداره. حالا میخوام سیم ضخیم‌تر بگیرم تا یک رشته ای بپیچم ببینم تفاوت میکنه یا خیر مشاهده فایل‌پیوست 171450

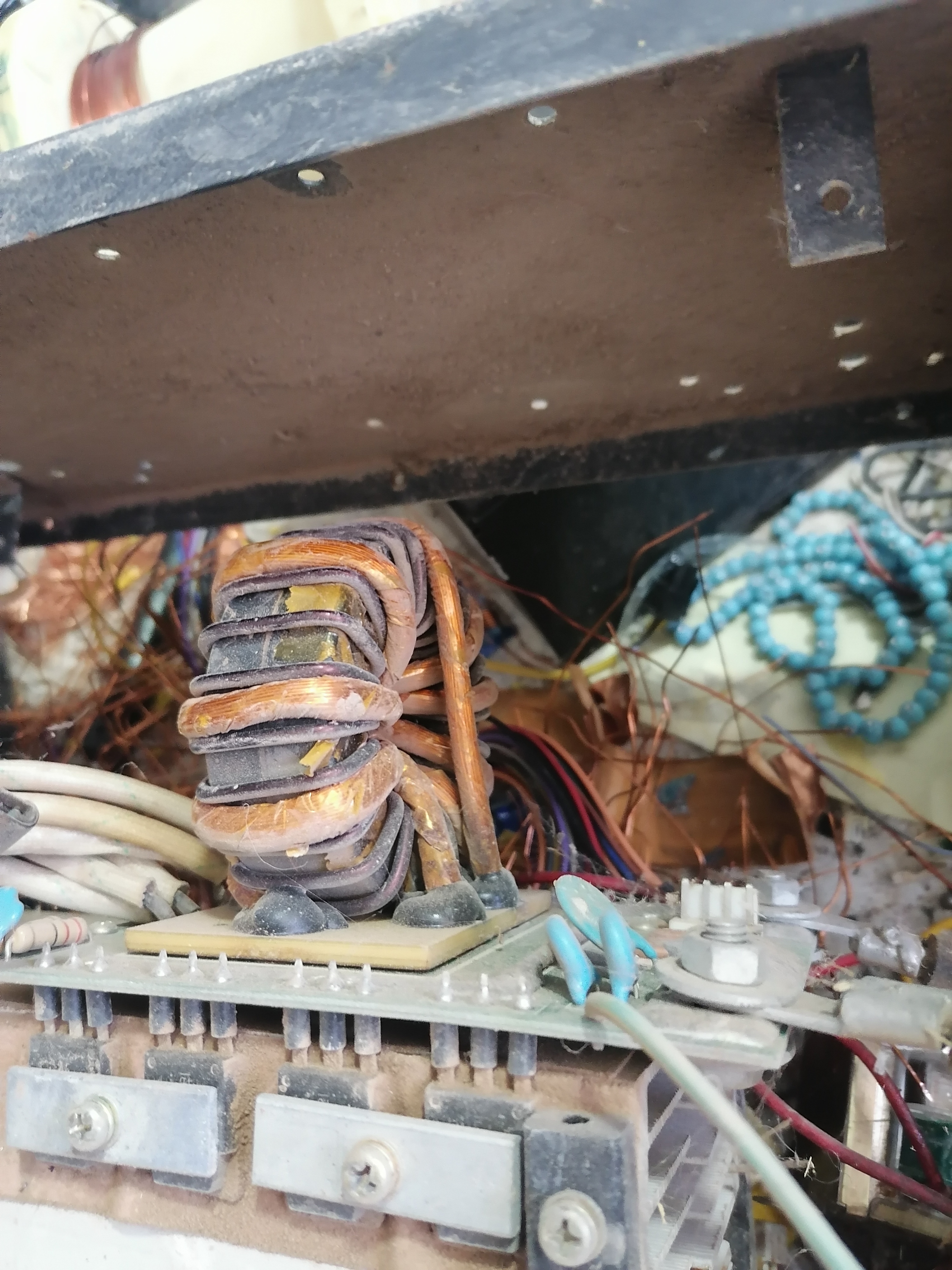

در ضمن راهی برای استفاده از این ترانس اینورتر وجود نداره؟

مشاهده فایل‌پیوست 171451

درود

چند رشته سیم بهتر از تک رشته است .
حجم ترانس باید مشخص باشه تا بتونم ارزیابی کنم
اگه یک جسم با ابعاد مشخص مانند قوطی کبریت یا خودکار ، کنار ترانس باشه مشخص میشه
ولی با توجه به قاب دستگاه جوش بنظر میرسه ترانس شما کوچیکه.

ضمنا ضخامت ۴ رشته سیمی که استفاده كردی کافی نیست و لااقل دو رشته دیگه اضافه کن اما همین ضخامت با ولتاژ بالاتر میتونه برای ورق های نازک ، زورچپونی نقطه جوش کنه البته ترانس بزرگتری هم استفاده کن و یا دو ترانس استفاده کن و ثانویه ها رو حدود ۵ ولت با سیم ضخیم تر بپیچ و با هم در جهت صحیح سری کن ، ولی ثانویه ها رو قیچی نکن و یکسره بپیچ که برای اتصال ثانویه ها ، دردسری نداشته باشی ( بعد از سری کردن ثانویه ها اگر ولتاژ نهایی صفر بود باید دو سر اولیه یکی از ترانس ها رو جابجا کنی تا ولتاژ ثانویه ها با هم جمع بشه )
ضمنا برای نقطه جوش باید دو الکترود مسی با فشار قابل توجهی اتصال روی دو قطعه را برقرار کنه و بصورت لمسی ، جوش مطلوبی حاصل نمیشه.

سپاس



[mehran1120]

پاسخ : تحلیل نقشه بسیار ساده نقطه جوش

سلام میتونید از پاساژ آلومینیوم تهیه کنید



[armin-a]

پاسخ : تحلیل نقشه بسیار ساده نقطه جوش

درود

هر ترانس نسبتا بزرگی که بتونین چند دور سیم روی سیم ها بپیچین که حدود ۱۰ ولت بده خوبه.
اگه فضای خالی نداره باید ثانویه را حذف کنین تا فضای کافی داشته باشه.
حالا برای تعیین تعداد دور ، باید سیم نازکی تهیه کنید که راحت تر تست کنید .
سپس ۴ دور سیم نازک بپیچ و ببین چند ولت میده
بعد با یک تناسب ساده محاسبه کن برای ۱۰ ولت باید چند دور بپیچی .
مثلا اگه ۴ دور ۲ ولت میده میخواهیم ببینیم برای ۱۰ ولت باید چند دور بپیچیم بنابرین
۴۰ =۴*۱۰ و لذا
۲۰ = ۴۰/۲
یعنی کلا باید ۲۰ دور در این ترانس بپیچی تا ۱۰ ولت بده
اما هر چقدر حجمش اجازه میده از سیم ضخیم تر استفاده کن و کلا ۲۰ دور بپیچ و با توجه به تعداد دور کم ، نیاز به باز کردن هسته هم نیست.
حالا ترانس آماده است نقطه جوش بساز و خبر ضعف و قوت اونو اینجا منعکس کن ببینیم چکار کردی و اون چکار میکنه.

سپاس

مشاهده فایل‌پیوست 171415

سلام استاد غزال عزیز.ببخشید میشه بفرمایید با پاورها ی سوئیچینگ 12ولت 33 امپر و یا 24ولت فن دار امپر بالا هم میشه جوش نقطه ای ساخت یا نه ؟.ممنون میشم منو راهنمایی کنید واسه جوش نقطه ای باتری ها بدون ترانس و با منبع سوئیچینگ که مخصوص ال ای دی های مغازه هاست وتابلو روان.سپاس



[غزال]

سلام استاد غزال عزیز.ببخشید میشه بفرمایید با پاورها ی سوئیچینگ 12ولت 33 امپر و یا 24ولت فن دار امپر بالا هم میشه جوش نقطه ای ساخت یا نه ؟.ممنون میشم منو راهنمایی کنید واسه جوش نقطه ای باتری ها بدون ترانس و با منبع سوئیچینگ که مخصوص ال ای دی های مغازه هاست وتابلو روان.سپاس

درود

اگه هر منبعی از جمله سوئیچینگ قادر به تامین جریان نقطه جوش باشه ، برای نقطه جوش مناسبه

البته صفحات نازک نیاز به جریان کمتری مثلا ۲۰ آمپر داره که منابع سوئیچینگ ۳۰ آمپری مناسبه.
اما اگه صفحه ضخیمی نیاز به ۲۰۰ آمپر داره دراینصورت سوییچینگ ۳۰ آمپری مناسب نیست.

ضمنا برای نقطه جوش میتونیم از جریان متناوب یا مستقیم استفاده کنیم و لذا استفاده از جریان مستقیم تثبیت شده و مطلوب ، درواقع تلف کردن امکانات است.

سپاس



[armin-a]

درود بر استاد غزال که دانش و تجربیاتش همیشه چراغ راه ماست.پرانرژی باشید، عافیت و عاقبت بخیری نصیبتون باشه که سوال منو جواب دادید. فقط دو سر اتصال بدیم ایاقطع کن این ترانسها قطعنمیکنه؟ ایا این اتصالی جهت جوش باعث سوختن قطعات نمیشه؟.بازم ممنون



[armin-a]

استاد غزال عزیز ایا شماتیکی نیازه برام بزارید یا دوتا پیچ بزنم سر یکی از خروجیها و جوش رو انجام بدم.بخدا کلی توی نت گشتم در مورد سوالم چیزی پیدا نکردم.راهنمایی بیشتر شما منو روشن تر میکنه که اشتباهی نکنم و پاور رو نسوزونم.هیچ مدار جانبی نیاز نداره؟بازم تشکر



[غزال]

درود بر استاد غزال که دانش و تجربیاتش همیشه چراغ راه ماست.پرانرژی باشید، عافیت و عاقبت بخیری نصیبتون باشه که سوال منو جواب دادید. فقط دو سر اتصال بدیم ایاقطع کن این ترانسها قطعنمیکنه؟ ایا این اتصالی جهت جوش باعث سوختن قطعات نمیشه؟.بازم ممنون

درود

هرچند یادمه که در جریان تحلیل سیستم پاسخ سوال شما را تاکید کردم ، اما مجددا تاکید میکنم که اگه دو سر خروجی را روی قطعه کار بگذارید و کلید استارت را بزنید و فراموش کنید که دو سر خروجی را ازاد کنید و دو روز هم بهمان صورت بمونه و دو سر خروجی بهم متصل باشند دراینصورت هم هیچ اتفاق ناهنجاری رخ نمیده و فشاری به قطعات وارد نمیشه و قطعه ای صدمه نمی بینه .

زیرا زمان نقطه جوش و جریان نقطه جوش را قبلا توسط دو ولوم انتخاب کردید و لذا چه فورا دو سر خروجی را پس از استارت ، آزاد کنید و چه پس از دو روز آزاد کنید هیچ تفاوتی نداره .

من همین طراحی را برای یک شرکت با ضمانت ۵ ساله استفاده کردم
بطوریکه پس از مراجعه عاجزانه شرکت که دستگاه های نقطه جوش آنها حدود هر یک ماه نیاز به تعمیر داره و لذا تعداد فراوانی خریداری کرده اند تا خرابی زود رس آنها موجب اخلال در امور شرکت نباشه و همیشه چندین دستگاه سالم در اختیار داشته باشند.

بنابمراتب کلیه دستگاه های نقطه جوش شرکت را مجهز به این طراحی کردم و طراحی گذشته را از کلیه دستگاه ها حذف و با گارانتی ۵ ساله تحویل کردم.

برای ساختن دو الکترود خروجی باید دو تا مفتول مسی با ضخامت تقریبی لوله خودکار و بلندی حدود نصف خودکار تهیه کنی و نوک هر دو مفتول مسی را مانند نوک خودکار تیز کنی .
حالا اگه دو نوک تیز را روی هم بگذاری بنحویکه قطعه کار مورد نظر بین این دو نوک باشه میتونی کلید استارت را بزنی تا نقطه جوش بشه.
لازم به ذکر است که دو نوک تیز مفتول مسی باید با فشار روی قطعه کا. قرار بگیره .
اگه چند بار تست و تجربه کنی ، هراس و نگرانی شما رفع میشه .
نگران نباش تست کن و نتیجه را اعلام کن.
اگه با مشکلی مواجه شدی مطلع کن تا رفع کنم.
ضمنا هیچگونه مدار تکمیلی و اضافی دیگری نیاز نداره.

سپاس



[armin-a]

درود بر استاد غزال و پاسخ شیواتون.فقط یک سوال دیگه.این دو نقطه رو روی باتری موبایل یا باطری های شارژری به چه صورت قرار بدم که باتری اسیب نبینه و بتونم یک تکه ورق روی اونها جوش نقطه ای بزنم.بصورت یک بست دوپایه(قدیما روی دیوار میزدن و سیم رو نگه میداشت) بزنم روی اینا کفایت میکنه.ایا باتری موبایل رو جوش نقطه ای زدن خطرناک نیست؟خدا خیرتون بده استاد
