با سلام به استاد غزال و کلیه اساتید محترم

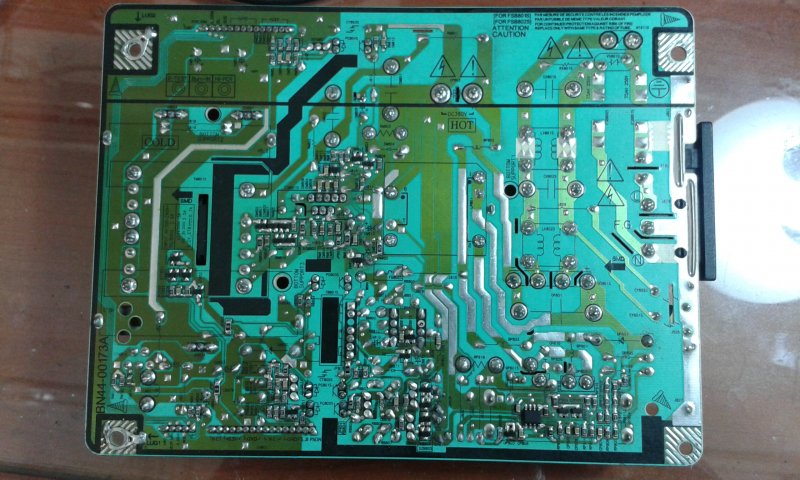

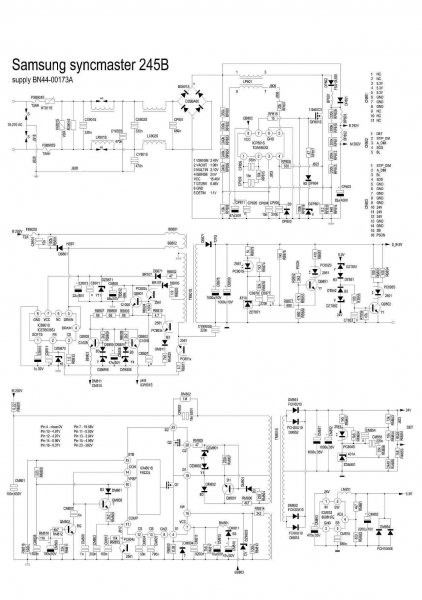

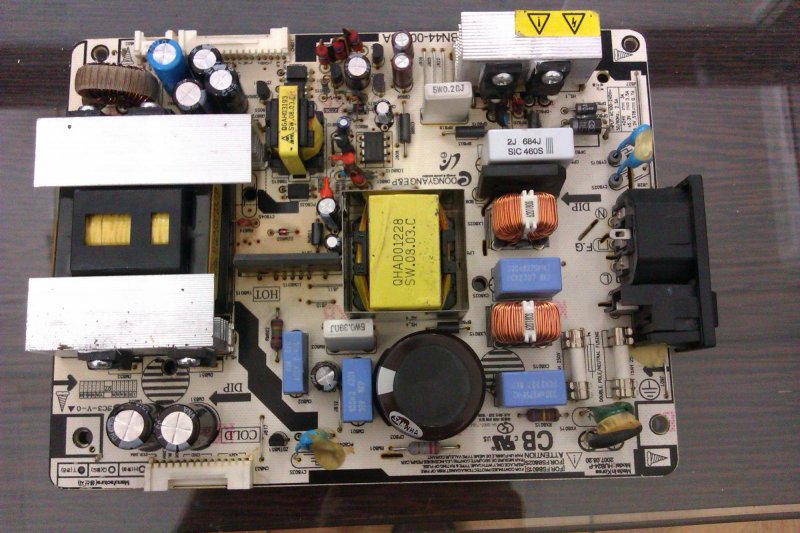

برد تغذیه مانیتور سامسونگ 245b که تصویر آنرا به همراه شماتیک مدار مربوطه به پیوست قرار دادم . ابتدا هیچگونه ولتاژی حتی ولتاژ 5 ولت استدبای ، پس از تعویض اتوکوپلد و آی سی شماره 4863 به شماره برد ICP801S ولتاژ استند بای ظاهر گردید . ولی پا تحریک پایه Power on signal که بر روی سوکت شماره CN801 است ولتاژهای 24 ولت و 5.3 ولت ظاهر نگردید .شایان ذکر است که
ولتاژ 5 ولت استند بای قبل از اتصال کابل منبه تغذیه به مادربرد در حدود 0.2 ولت نوسان دارد که با اتصال کابل به مین برد نوسان از بین می رود .
در صورت امکان بنده را راهنمایی بفرمائید .
با تشکر
