تحلیل{ مدارات و قطعات } در تعمیرات پاور ساپلای

[غزال]

پاسخ : تعمیرات پاور کامپیوتر

سلام

علاوه بر سوالی که در پست قبلی مطرح فرمودید که:

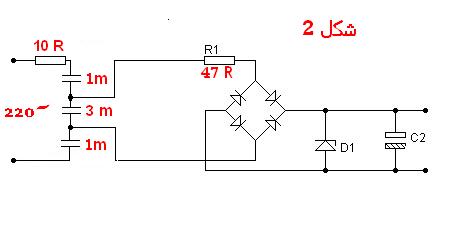

سه خازن سری چگونه در شکل 2 موجبات ایزوله نسبی را فراهم میکند ؟

سوال تازه ای هم من مطرح میکنم .

2- اگر مقاومت 220 اهمی در شکل زیر را حذف کنیم هرچند خیلی زود میسوزه ولی چرا ممکنه 6 ماه هم کار کنه و نسوزه؟



[دهاقانی]

با سلام
جواب سوال یک:
ظرفیت کل خازن های سری می شود 3/7 و اهم مغادل آن 7431 و با اهم 10 که سری است کل اهم می شود 7441 که جریان 0/029 آمپر می شود و جریان در سری ثابت است و مقاومت خازن 3 ,1061 میشود با ضرب مقاومت خازن د ر جریان 30.76 ولت در دو سر خازن وسظی می شود
جواب سوال دو:
طبقه گفته استاد: چون اولش نمیدونه فرکانس چیه و لذا قبلا صفر ولت بوده و ناگهان 10 ولت یا 310 ولت برق شهر بهش متصل بشه یک ضربه می بینه ( بالا رفتن ناگهانی ولتاژ ضربه است ) و ضربه دارای فرکانس بینهایت
در هنگام اتصال ممکن است ولتاز در پیک نباشد مثلا 10 و یا 40 پس آسیب جدی وارد نمی کند
با تشکر

سلام

پاسخ اولی ناصحیحه ولی دومی کاملا درسته

1- اولا ظرفیت معادل خازنهای سری از کوچکترین آنها کوچکتره یعنی قطعا از 1 میکرو کوچکتره لذا نفهمیدم 3/7 را از کجا آوردی

ثانیا اگه 3/7 باشه چطور مقاومت خازن 3/7 میکرویی 7431 اهم شده !

از طرفی مقاومت خازن 3/7 میکرو باید کمتر از خازن 3 میکرویی باشه ولی با محاسبه شما 7 برابر بزرگتره !

ولی کلی خندیدم که با این خطاهای محاسباتی چگونه نتیجه گیری نهایی شما درسته !

2- پاسخ دوم کاملا درسته آفرین
اگر مدار فاقد مقاومت خوش شانس باشه و زمان اتصال به برق ولتاژ لحظه ای برق شهر کوچیک باشه با وجود ضربه هم جریان زیادی از مدار عبور نمیکنه
مثلا اگه برق شهر در اون لحظه 3 ولت یا 20 ولت باشه بدون مقاومت هم خطری نداره و جریان مدار موجب خسارت نمیشه

اصولا این نکته ها موجب فریب تعمیرکار میشه و تصور میکنه این مقاومت بی اثره خصوصا که بدون مقاومت مدتی هم کار کنه
لذا بدون مقاومت ، لحظه تصادفی اتصال به برق شهر سرنوشت سازه ولی با مقاومت هیچ خطری نداره و با ماکزیمم ولتاژ هم اتفاقی نمی افته

بابت پاسخ شما سپاسگزارم



[دهاقانی]

با سلام استاد ممنون از راهنمایی شما
منظورم از 3/7 عدد 3 تقسیم بر 7 است که میشود 0.4285714286 و مقاومت آن هم از فرمول شما بود
طبق گفته استاد:
مقاومت خازن (XC ) برابر است با XC= 1/6.28 F C یعنی هرچی فرکانس (F ) یا ظرفیت خازن (C ) بیشتر بشه مقاومت خازن کمتر میشه و برعکس
که با جایگذاری اعداد میشه 7431
و سپاسگذار از پاسخ شما



[غزال]

با سلام استاد ممنون از راهنمایی شما
منظورم از 3/7 عدد 3 تقسیم بر 7 است که میشود 0.4285714286 و مقاومت آن هم از فرمول شما بود
طبق گفته استاد:
مقاومت خازن (XC ) برابر است با XC= 1/6.28 F Cیعنی هرچی فرکانس (F ) یا ظرفیت خازن (C ) بیشتر بشه مقاومت خازن کمتر میشه و برعکس
که با جایگذاری اعداد میشه 7431
و سپاسگذار از پاسخ شما

سلام

آفرین
​

کاملا درسته و حق با شماست
و لذا بازم کلی خندیدم ولی اینبار به سوء برداشت خودم که چطور ظاهر یک عدد اینهمه خطای کاذب القا میکنه و موارد مشابه حق دانشجویانی را پایمال میکنه و برخی از اساتید با اطمینان به ارزیابی و تصحیح امتحان اجازه دفاع به دانشجو هم نمیدن و چه اثرات مخربی بجا میذاره

به هر حال در بدترین شرایط هم که ماکزیمم ولتاژ در برق شهر وجود داره هر کدام از پایه های خازن وسطی حدود 100 ولت با فاز و نول اختلاف ولتاژ داره و لذا برق گرفتگی را خیلی ناچیز و بی خطر میکنه (شبیه برق شهرهای ابر قدرت که 110 ولته )

بابت پاسخ های صحیح و هوشمندانه و اصلاح خطای خودم سپاسگزارم



[دهاقانی]

با سلام استاد و خدا قوت

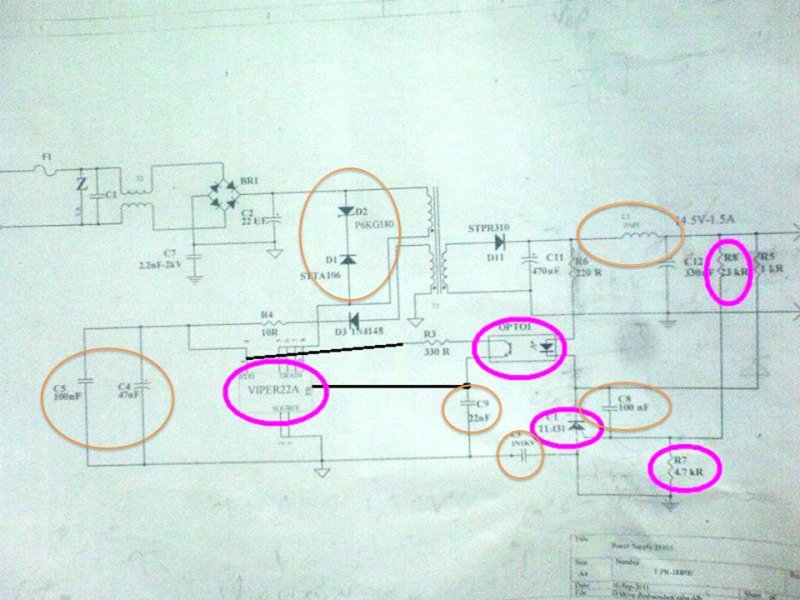

لطفا توضیحی در مورد سایر قطعات که با دایره نارنجی مشخص شده اند را در مداری که خودتون در سایت آپلود کردید(علت استفاده و ظرفیت و اهم استفاده شده) را بفرمایید
متشکرم



[غزال]

با سلام استاد و خدا قوت
لطفا توضیحی در مورد سایر قطعات که با دایره نارنجی مشخص شده اند را در مداری که خودتون در سایت آپلود کردید(علت استفاده و ظرفیت و اهم استفاده شده) را بفرمایید
متشکرممشاهده فایل‌پیوست 97302

سلام

اگر از پست 13 به بعد تاپیک زیر را مطالعه کنید فلسفه وجودی تمام قطعات این تغذیه و تغذیه خونه همسایه را هم تقدیم کردم.

http://www.irantk.ir/irantk35369-7/

سپاس



[hiumid]

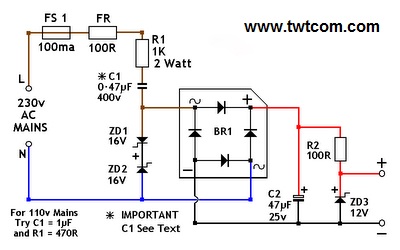

سلام استاد علت استفاده از این دو دیود زنر در ورودی مدار چیه . ولتاز این دو تا دیود زنر با هم جمع میشه 32=16+16 و اون R2 هم بخاطر تعادل بار خروجی هستش
[XCODE][/XCODE]



[غزال]

سلام استاد علت استفاده از این دو دیود زنر در ورودی مدار چیه . ولتاز این دو تا دیود زنر با هم جمع میشه 32=16+16 و اون R2 هم بخاطر تعادل بار خروجی هستش
[XCODE]مشاهده فایل‌پیوست 97335[/XCODE]

سلام

زینر پشت به پشت یا رو به رو دامنه ولتاژ متناوب را محدود میکنه
یعنی در نیم سیکل یکی از زینر ها بعنوان دیود یکسوساز در بایاس مستقیم قرار میگیره و دیگری وظیفه زینری را بعهده میگیره و بنابرین دامنه دو سر ابتدا و انهای دو زینر برابر 16/7 ولت میشه

و در نیم سیکل بعدی وظیفه زینر ها جابجا میشه و بازم ماکزیمم ولتاژ دوسر ابتدا تا انتهای زینرها همون 16/7 ولت میشه اما در نیم سیکل منفی

درواقع دو نیم سیکل مثبت و منفی شبیه مربعی بهمون میده که دامنه بالای 16/7 ولت را برش میزنه
بعبارتی موج سینوسی که دامنه بزرگتر از 16/7 ولت را همون 16/7 ولت میده (16/7 - و 16/7+ )

وظیفه R2= برای استفاده از زینرها باید مقاومتی جهت محدود کردن جریان و افت ولتاژ مناسب سری بشه و لذا مقاومت R2 سری با زینر 12 ولتی بهمین منظوره

سپاس



[دهاقانی]

با سلام استاد غزال
امکانش هست در مورد فاز و اینکه فاز جریان از ولتاژ جلوتر است توضیح ساده دهید ؟



[غزال]

با سلام استاد غزال
امکانش هست در مورد فاز و اینکه فاز جریان از ولتاژ جلوتر است توضیح ساده دهید ؟

سلام

در مقاومت های اهمی جریان و ولتاژ اختلاف فاز ندارند یعنی وقتی ولتاژ ماکزیمم بشه جریان هم ماکزیمم میشه

ولی در مواردی ازجمله در سلف و خازن یا مدارهای مختلط اینگونه نیست
مثلا می بینیم ولتاژ ماکزیممه ولی جریان صفره که دراینصورت اختلاف فاز 90 درجه است

مثلا در خازن ها وقتی ولتاژی بهش متصل کنی در لحظه اول جریانش ماکزیمم میشه ولی ولتاژش صفره و گویی منبع ولتاژش را با سیمی اتصال کوتاه کرده اید (و بهمین دلیل باید مقاومتی با خازن تغذیه سری کنیم و گرنه عمرش کم میشه )

در سلف وقتی ولتاژی به سلف متصل کنید ولتاژ ماکزیمم است ولی جریان صفره و کم کم جریانش ماکزیمم میشه

تقریبا شبیه اتومبیلی که در لحظه شروع حرکت ، بیشترین ولتاژ را اعمال میکنید ولی حرکت و جریانش صفره و کم کم جریانش زیاد میشه و وقتی سرعتش زیاد میشه اگه موتور را خاموش هم بکنید هنوز جریان ماکزیممه و طول میکشه تا این جریان ماکزیمم هم صفر بشه

لذا اختلاف فاز در چنین مصرف کننده هایی که انرژی ذخیره میکنند وجود داره

سپاس
