تجربیات همکاران در تعمیر پاور کامپیوتر

[hoss_bakh]

با سلام

چند مورد نیم سوئیچ توی پاور GP330A وات گرین داشتم که همه آیتمهای پاور سالم بود ولی بازم کامل روشن نمیشد

مشکل مورد اول با تعویض

[hide]

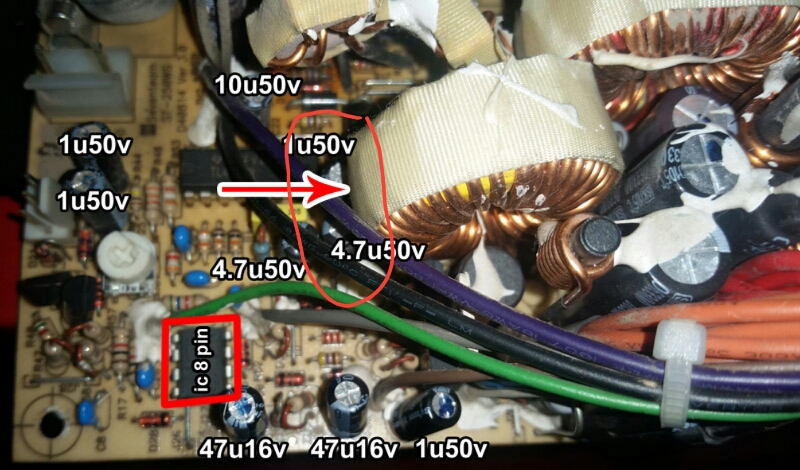

tl431 نمونه گیر زیر سلف خروجی (روبروی آی سی tl494)


[/hide]

حل شد و پاور استارت کامل شد



[hoss_bakh]

و اما مورد دوم

همین مشکل پا برجا بود که با راهکار مورد اول هم درست نشده بود

آخر بعد از یکی دو روز با خارج کردن

[hide]

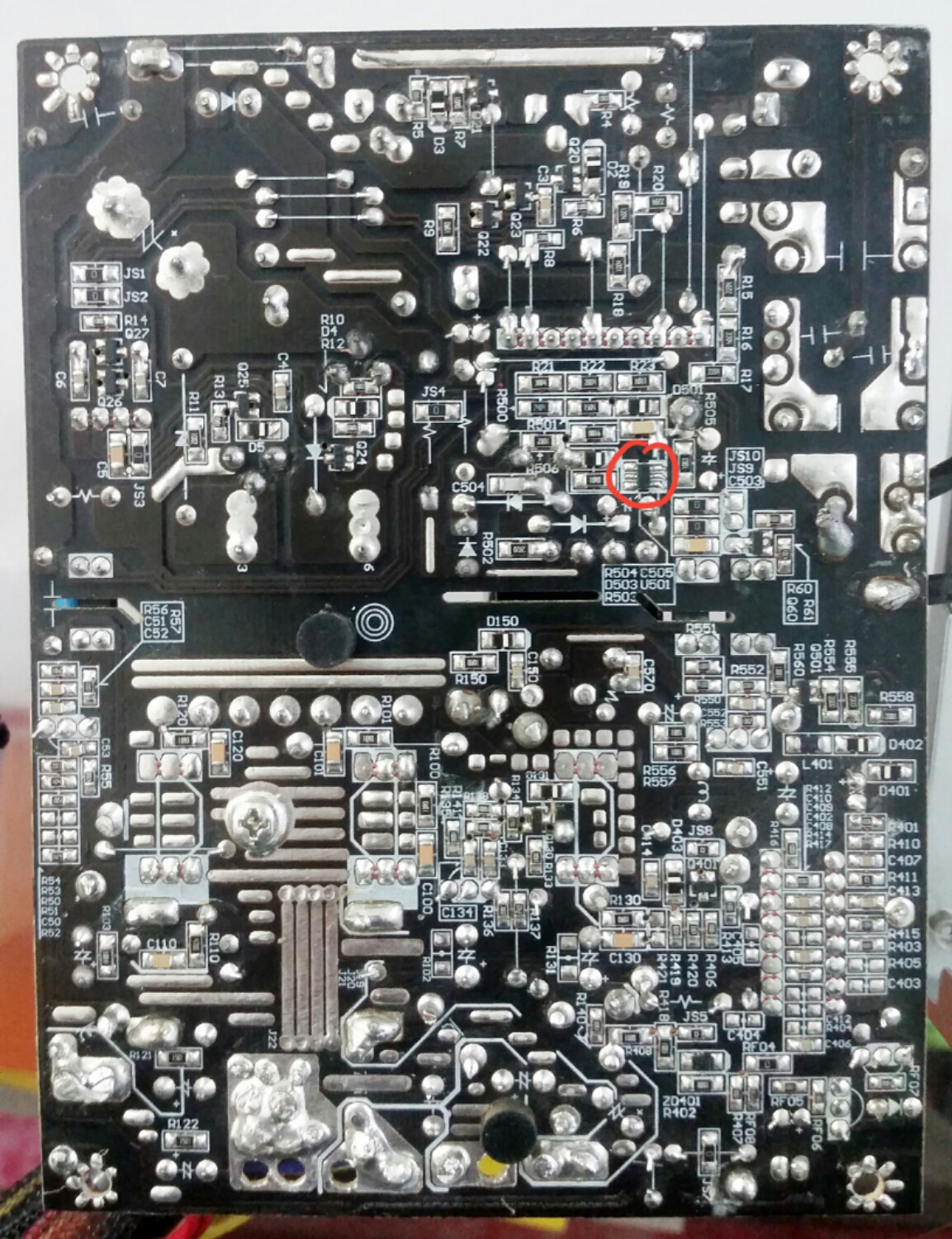

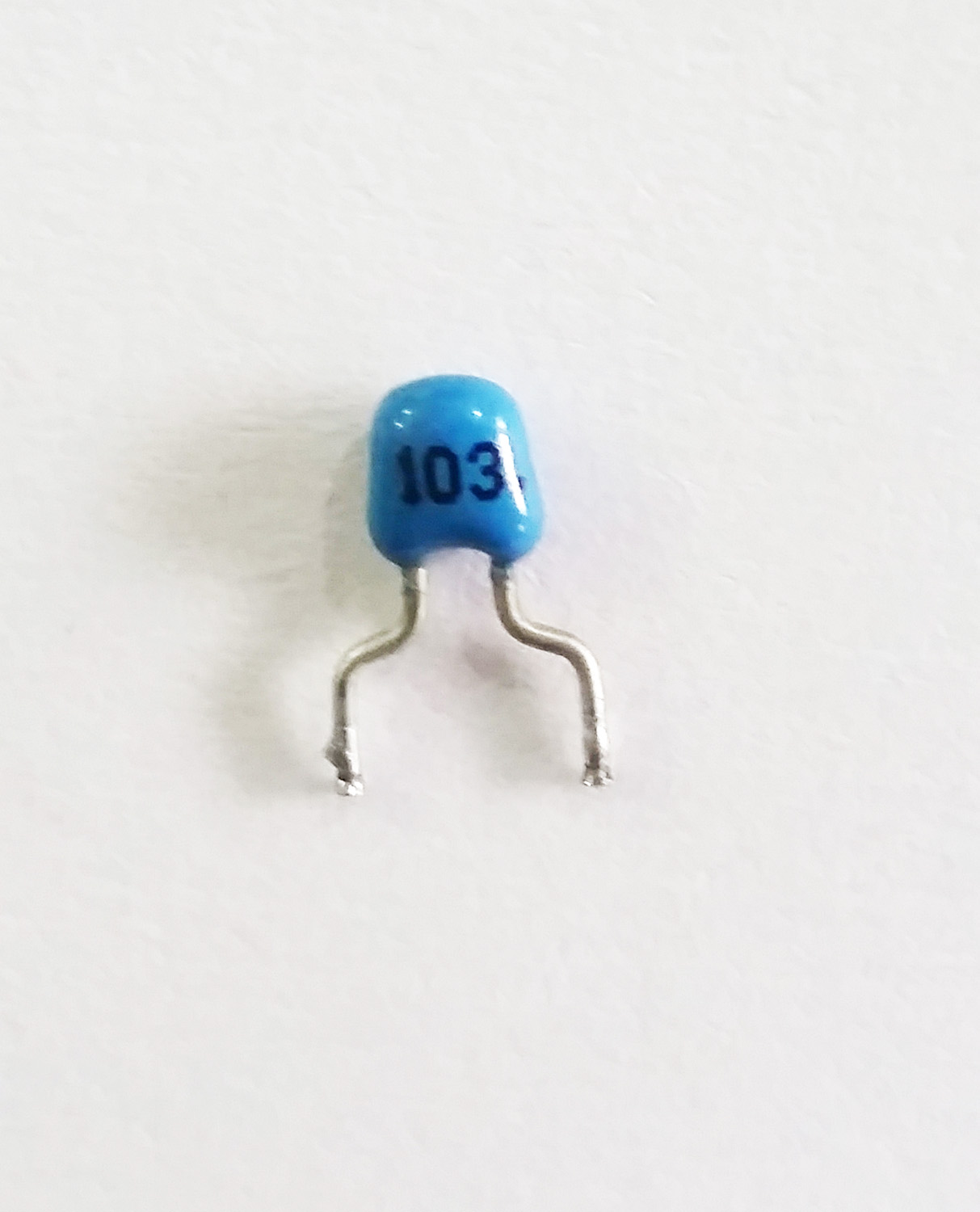

خازن مولتی لایر کوچک آبی رنگ کنار tl431 موقعیت مورد اول

[/hide]

مشکل حل شد و پاور استارت کامل شد



[hoss_bakh]

مورد سوم

خیل وقتمو گرفت و آخر سر با یه تستی متوجه مشکل شدم

[hide]
پایه 2 و 3 آی سی سوپر وایزر به شماره wt7510 (شاید رو بعضی پاورا wt751002 باشه) رو اتصال کوتاه کردم

تا پروتکت پاور غیر فعال شه ببینم مشکل کجاست که با این کار پاور روشن شد و همه ولتاژها درست بود

فقط تستر پاور ارور پاور گود میداد و سیم طوسی هیچ ولتاژی نداشت (که باید حدودا 5 ولت داشته باشه)

کل خازنهای پاور رو عوض کردم (البته اول بیشتر اونایی که مظنون بودن بعد از جواب نگرفتن کل شون تعویض شد) ولی بازم روشن نشد که نشد

در آخر با ظنین شدن به خود ای سی سوپر وایزر 7510


[/hide]

و تعویض اون پاور بدون مشکل راه افتاد



[AMD]

یک مورد لازم دیدم بنویسم دوستان برای نوشتن تجربیات مثل یک تعمیرکار حرفه ای گزارش دقیق با مشخص کردن لوکیشن قطعه روی برد و در صورت امکان عکس ضمیه کنند .
اول باید ایراد دقیق توضیح داده بشه . مختصری درباره ایراد توضیح بدید و حل مشکل هم کامل بنویسند .



[hoss_bakh]

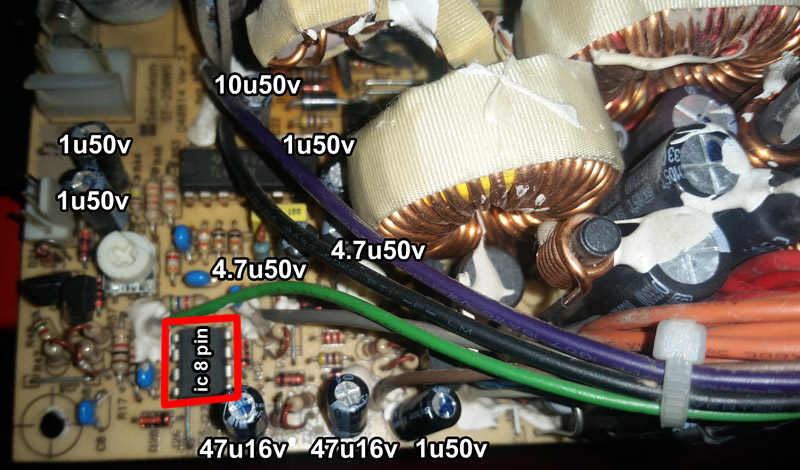

یک مورد پاور گرین 300 وات 24 پین هم با مشکل نیم سوئیچ داشتم بعد از تست کلی و سالم بودن هر دو طبقه مشکل با تعویض
[hide]
آی سی 2005z
[/hide]
درست شد و پاور راه افتاد



[hoss_bakh]

یک مورد پاور گرین GP380A-HE داشتم ولتاژ استندبای نداشت
ماسفت 2n60L مربوط به ولتاژ استندبای و مقاومت فیوزی 2.2 اهم کنار همین ماسفت سوخته بودن تعویض شدن ولتاژ استندبای درست نشد چوک مربوط به استندبای هم تعویض شد فرقی نکرد
نهایت با تعویض [hide]
آی سی 6 پایه smd مدار استندبای

[/hide]

مشکل حل شد و پاور راه افتاد



[hoss_bakh]

شاید بیش از 30 مورد پاور گرین GP330A با مشکل روشن نشدن داشتم که همه قطعات سالم بود ولی با این وجود پاور استارت نمیشد

مشکل این پاور ها با تست و تعویض یکی از

[hide]
ترانزیستورهای D667 (در برخی مدل ها هم C1384)
در موقعیت پشت چاپر ولتاژ 3.3 و دقیقا روبروی دیودهای شاتکی طبقه دوم

[/hide]
مشکل این پاور ها حل شد و استارت شدن



[hoss_bakh]

[h=2] یک مورد پاور گرین مدل GP380A-EU تعمیر کردم که مشکل استندبای داشت[/h]بعد از تعویض قطعات پاور راه افتاد و شروع به کار کرد

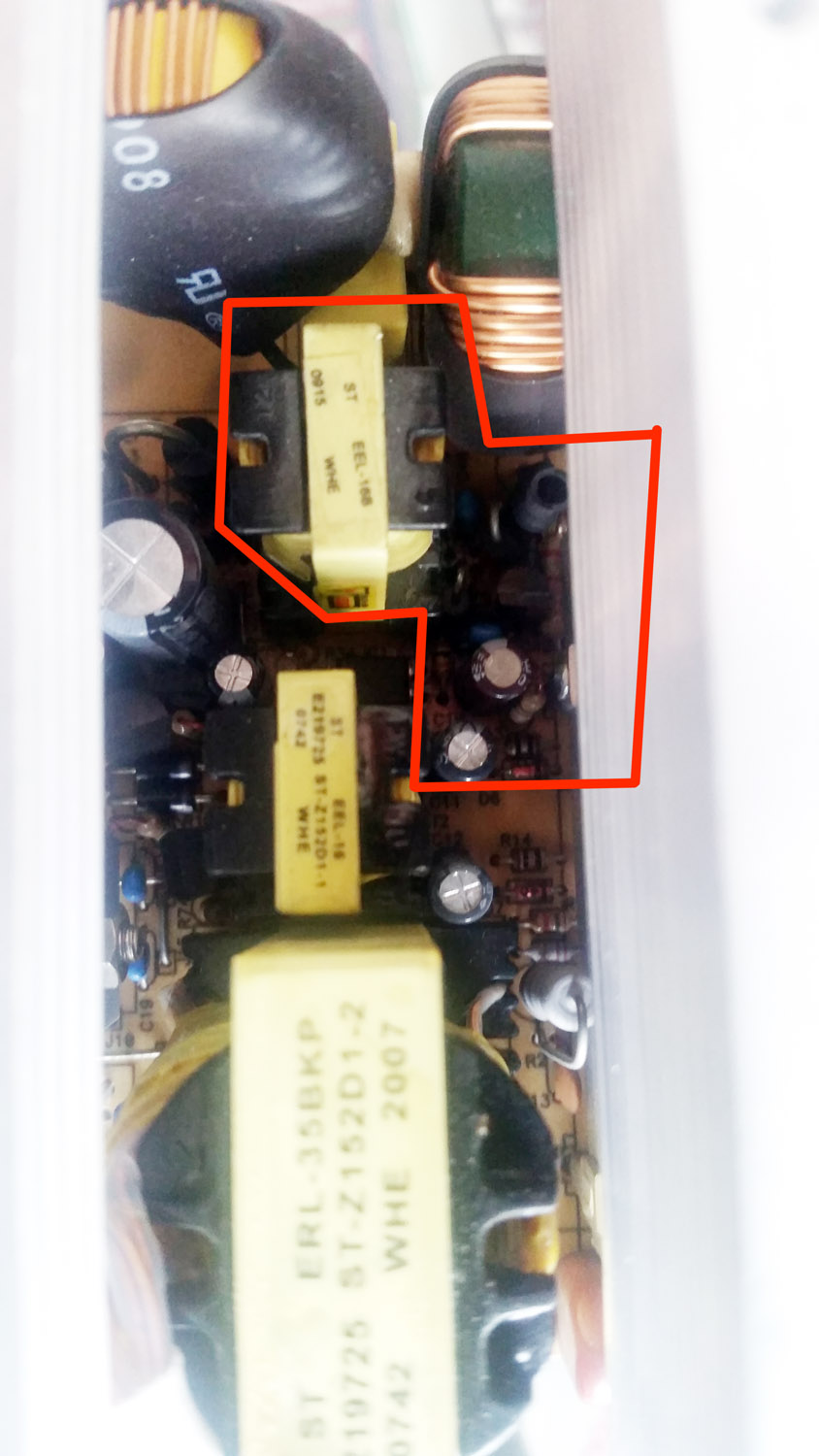

آیتم هایی که سوخته بودن و تعویض شدن به شرح زیر بود (ناحیه قطعات سوخته رو مشخص کردم)

[hide]
ماسفت 2n60
دیود زینر 22 ولتی
آی سی smd pwm ریز 6 پایه
جامپر j4
مقاومت 10 اهم smd موقعیت R60
و یک عدد مقاومت فیوزی اهم پایین که متاسفانه ظرفیتش خاطرم نمونده ولی روی برد و جلوی ماسفت 2n60 بود


[/hide]



[hoss_bakh]

یک مورد پاور گرین مدل GP-330A Version 2 تعمیر کردم که مشکل استندبای داشت

به علت دستکاری کلید ولتاژ 110-220 توسط کاربر تقریبا 80 درصد قطعات قسمت اولیه مدار استندبای سوخته بود

البته تو 90 درصد مواقعی که کلید 110-220 دستکاری میشه فقط 2 تا وریستور بین خازنهای صافی ورودی و فیوز میسوزه

ولی تو این پاور بخت برگشته خیلی از قطعات سوخته بودن

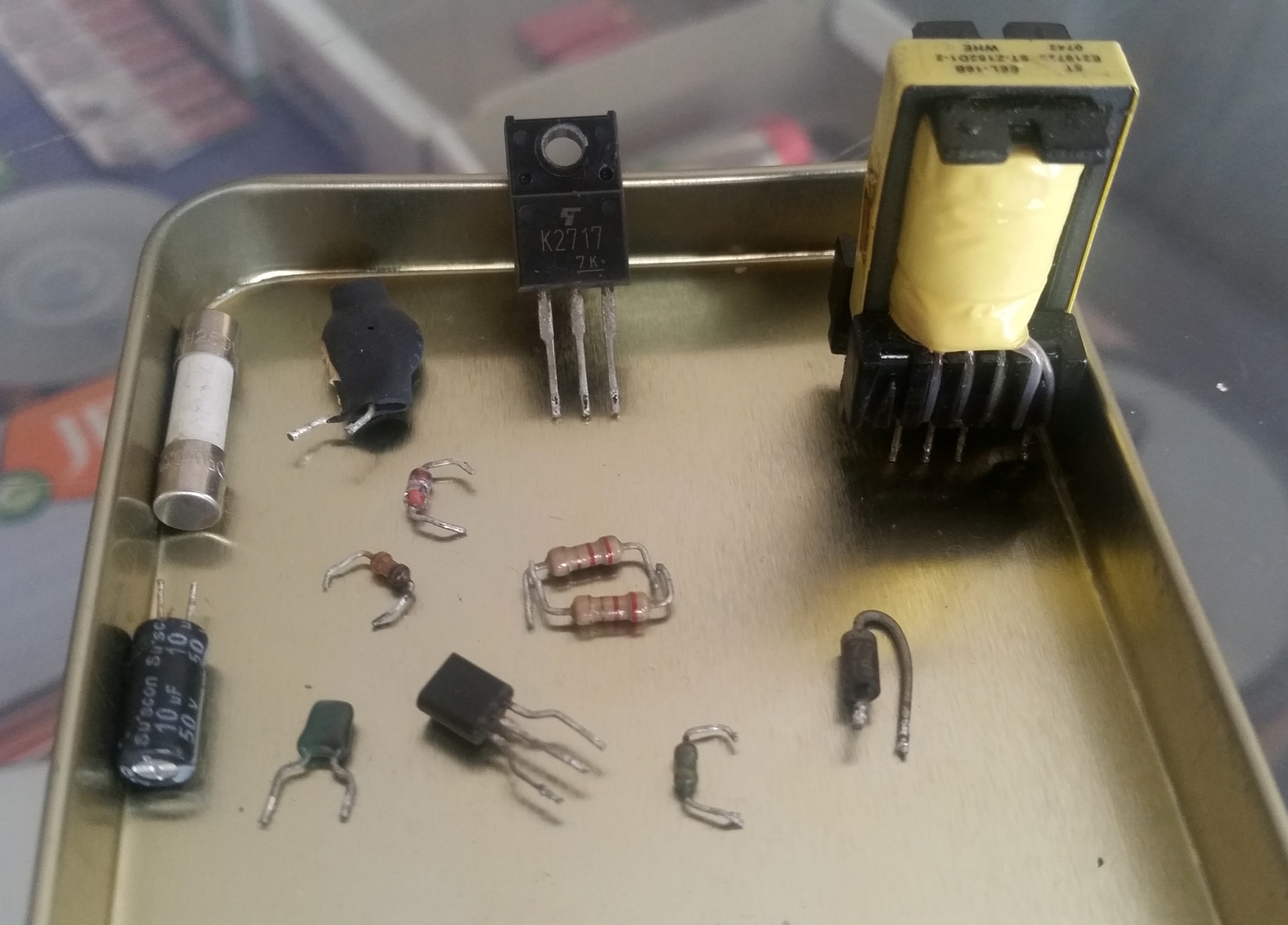

لیست قطعات سوخته و تعویض شده به شرح زیر بود که تو عکس ها هم موقعیتشون رو مشخص کردن

[hide][/hide][hide][/hide][hide]1- فیوز 250 ولتی
2- یکی از وریستورهای (VDR) بین خازنهای صافی ورودی
3-دیود زینر 20 ولتی ZD6 جلوی ماسفت k2717 استندبای
4- خود ماسفت k2717 استندبای Q9 (با 10n60 جایگزین کردم)
5- ترانزیستور H945 موقعیت Q10
6- مقاومت های 2.2 اهمی موقعیت R11 , R12
7- مقاومت 34.8 اهم موقعیت R71
8- مقاومت 10 کیلو اهم موقعیت R68
9- خازن مولتی لایر 471 موقعیت C94
10- خازن 50 ولتی 10 میکرو C10
11- دیود PR1505 (موقعیت اسمیشو رو برد پیدا نکردم ولی جلوی ترانس چاپر استندبای هستش)
12- ترانس چاپر استندبای


[/hide]



[reza.93]

سلام
یک مورد پاور گرین 430A-EU داشتم که ولتاژ 5v استند بای و ولتاژ سیم سبز رو داشت ولی سوییچ نمیشد.
اپتوکوپلر مربوط به سوییچ پاور رو که آی سی HY510 مسئول قطع و وصلش هست رو تست کردم سالم بود ولی ولتاژ روی پایه هاش نمیومد با پنس خروجی اپتوکوپلر رو شرت کردم و پاور روشن شد و تمام خروجی ها سالم بودند.
با تعویض HY510 با WT7510 مشکل برطرف شد.
در ضمن توی این مدل آی سی ولتاژ سیم سبز 2.8 ولت هست و این دلیل بر ایراد نیست.
