آموزشی: تجربیات همکاران در تعمیرات مادربرد

[abbas136824]

سیگنال [hide]سویچ[/hide] pch که از i/o ارسال میکندعبارت است از:
PBTN_OUT



[abbas136824]

کاربرد ایسی GD75232 چیست؟
[hide]مبدل سریال[/hide]



[abbas136824]

دیباگر از طریق کدام قسمت سیستم را عیب یابی میکند؟
بایوس



[abbas136824]

شایع ترین علل نبود ولتاژ standbay

سوختگی یاعدم اتصال SB بایرد
سوختگی ماسفت های مدار[hide]استندبای[/hide]
سوختگی برخی چیبها صدا یا لن
اتصال کوتاه پایه های sata و usb



[abbas136824]

بردهایی که ار آی او smcs-winbond-it8705
استفاده می کنند ولتاژpwrbtsw آن [hide]3ولت میباشد[/hide]



[abbas136824]

نداشتن ولتاژvcore [hide]ارتباط مستقیم به آی او وچیپ شمالی دارد.[/hide]



[abbas136824]

تست i/o it در ماربرد ddr2 به بالا زمانی که مادر برد استارت نمی شود:
پین75و72 i/o پین 75 که main power می باشد((توضیحات بیشتر در دیتاشیت ان))باید [hide]روی این[/hide] پین3.3یا 5ولت داشته باشدوزمانی که پین پاوررا اتصال کوتاه می کنیم باید پین 75 صفر شود اگر صفر نشود باید مسیر تا i/o ان چک شود روی این تست پایه 72هم همین طور هست باید پایه 72 صفر شود اگه نشود i/oمشگل دارد روش بعدی هم یک لحظه پایه 72 را به گراند اتصال کوتاه میدهیم اگر روشن شد ایراد از i/oیا مین پاور i/o می باشد.



[abbas136824]

روش تست کریستال rtcیا همان لوله ای:
زمانی که مادربرد چراغ ریست روشن باشد یا کد نداشته باشدیا ماربرد اصلا روشن نشودیا مادر برد به صورن رندوم روشن شود[hide]این حالتها مشگل [/hide]از کریستال rtc می باشد این کریستال نزدیک چیپ جنوبی میباشد که مقدار آن 32/768kکیلوهرتر می باشد.
روش تست کریستال rtc:مقدار ولتاژنسبت به گراند0/1تا 1/5ولت -اخلاف ولتاز2پین نسبت به هم حداقل 50میلی ولت-کریستال با گرما حساس میباشد برای تعویض حتما باید از هویه استفاده شود برای تست آن هم هیتر را در دمای 350درجه تنظیم میکنیم در این زمان یک بار پین های on,off پاور را میزنیم چند ثانیه صبر میکنیم و هیت ررا روی کریستال به مدت3ثانیه نگه میداریم اگر تو این حالت مادر برد روشن شدکریستال خراب هست و این تست زنانی هست که چراغ ریست روشن باشد-یک ولتاژدر حد 300میلی ولت به دو پین کریستال میدهیم اگر مادر برد روشن شد کریستال تعویض شود-انگشت را کمی مرطوب میکنم میزنم به دو پایه کریستال اگر مادربرد روشن شد کریستال خراب میباشد-روش اخر ضربه کوچیک به کریستال میزنیم اگر مادر برد روشن شد کریستا خراب هست باید تعویض شود.



[abbas136824]

لپ تاب لنوو تصویر دارد فقط سیستم اتو سویچ هست
در صورتی که تصویرهست ابتدا سیستم clear cmos شود [hide]ااگر مشگل حل نشد i/oچک شود[/hide]



[ghmb]

دوستان عزیزسلام وقت بخیر

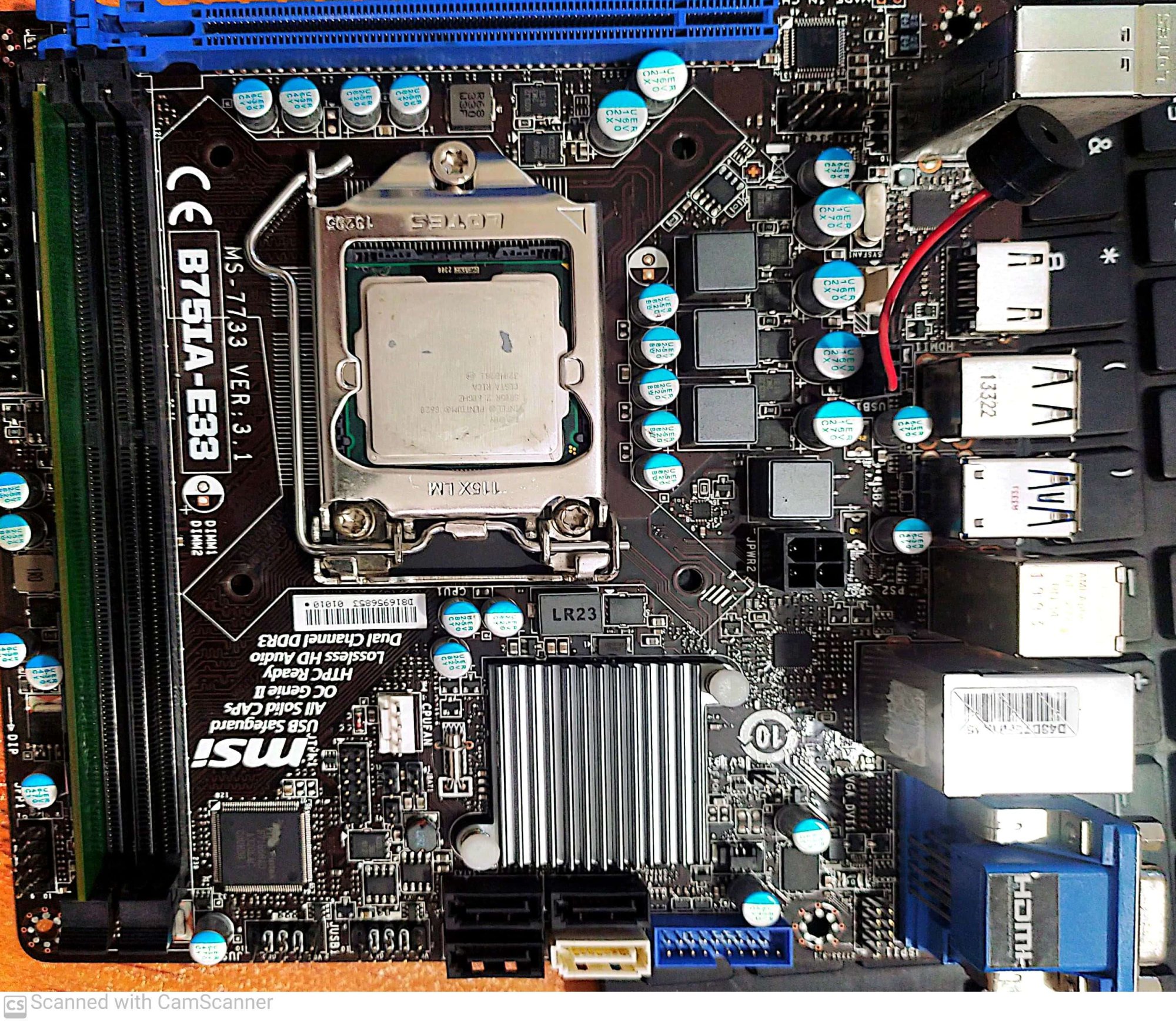

درمورد مادربردmsi ms-7733 که مشکل سوئیچ شدن داشت بعد از کلی کلنجار به باتری بکاپ رسیدم که با اتصال باتری بکاپ مادربرد سوئیچ شد وبه خوبی داره کارمیکنه خواستم این مورد را برای دوستان به اشتراک بگذارم که ابتدا سراغ باتری بکاپ برید
موفق وپیروز باشید عکس مادربرد هم پیوست میباشد
