درخواست: تبدیل ترانس قدیمی و سلکتوری پشت کنتور به ترانس جوشکاری ac

[habbib]

درود

پله دوم را هم باز کن و قیچی کن جوری که یک سیم ترانس روی پایه ۱۸۰ ولت لحیم باشه و لحیم قبلی را خراب نکن
فقط سیم دو پله ای که از ترانس خارج شده قیچی کن و جوری در دستت عکس بگیر که ضخامت سیم را ببینم
کل سیم نیاز نیست فقط قطر سیم را ببینم

سپاس

درود
سیم دوم 31 دور میباشد
خدمت شما

متراژ رو هم چند دقیقه بعد اندازه گیری و با ویرایش پست اعلام میکنم

سپاس



[habbib]

درود
ببین کل دو پله ای که خارج کردی چند متر است ؟
تا مشخص کنم چند متر نیاز داری.

وارنیش یا ماکارونی نسوز به اندازه طول سیم که بعدا اعلام میکنم تهیه کن تا سیم ثانویه از داخل آن عبور کنه

البته اگه من میخواستم این ترانس کوچک را سیم پیچی کنم از پارچه بجای ماکارونی استفاده میکردم بطوریکه دور هر سیم ، فقط یک لایه پارچه باشه ولی اینجوری دو لایه پارچه بین هر سیم قرار میگیره و فضا کم میشه خصوصا که گرما در ماکارونی محبوس میشه و تبادل حرارتی سخت تر میشه

اما اشکال نداره ماکارونی هم خوبه
اگه عکس ماکارونی نسوز میخوای ارسال کنم
اگر ماکارونی نازکتر پیدا کردی نازکترین ماکارونی انتخاب کن
ابتدا باید سیم را مشخص کنیم تا قطر ماکارونی هم مشخص بشه

اگر سیم با مقطع مستطیل یا مربع پیدا کنی خیلی بهتره و اگه پیدا نکردی اشکال نداره
و اگه سیم بدون شارلاک هم بود اشکال نداره

سپاس

درود
کلا 14,5 متر میباشد
بطوریکه سیم شماره ۱ با ۲۸ دور 7متر میباشد
وسیم ۲ با ۳۱ دور و 7,5 متر پیچیده شده اند

وارنیش حرارتی که بنده تهیه و استفاده میکنم از متری ۱۵۰۰ تومان شروع میشه به بالا
احتمالا سایز این سیم همون متری ۱۵۰۰ تومان باید باشه البته قیمتش مهم نیست
پارچه به چه صورت میباشد؟ یعنی باید پارچه ای به قطر سیم دوخت بشه و سیم داخل اون قرار بگیره؟

اگر سیم با مقطع مستطیل یا مربع پیدا کنی خیلی بهتره و اگه پیدا نکردی اشکال نداره
و اگه سیم بدون شارلاک هم بود اشکال نداره

سیم با مقطع مستطیل یا مربع دیگه چیه و چطور سیمی منظور شماست؟
استاد بااجازه امروز دیگه تایمم تموم شد وباید به کارکارگاه رسیدگی کنم
چند تا کار رو قول دادم تحویل بدم
اگر اجازه دهید ادامه بمونه واسه بعد

جهت ارزیابی بهتر قطر سیم عارض میباشم
اگر لوله داخلی خودکار بیک (مغزی که جوهر داره ) را بعنوات نمونه در نظر داشته باشیم و سیم فوق را داخل آن فرو نمایم به راحتی وارد میشود و اگر ۲تیکه سیم را موازی و پهلوی هم قرار دهم به سختی داخل مغزی لوله خودکار بیک جای خواهد گرفت

سپاسگزارم



[غزال]

درود

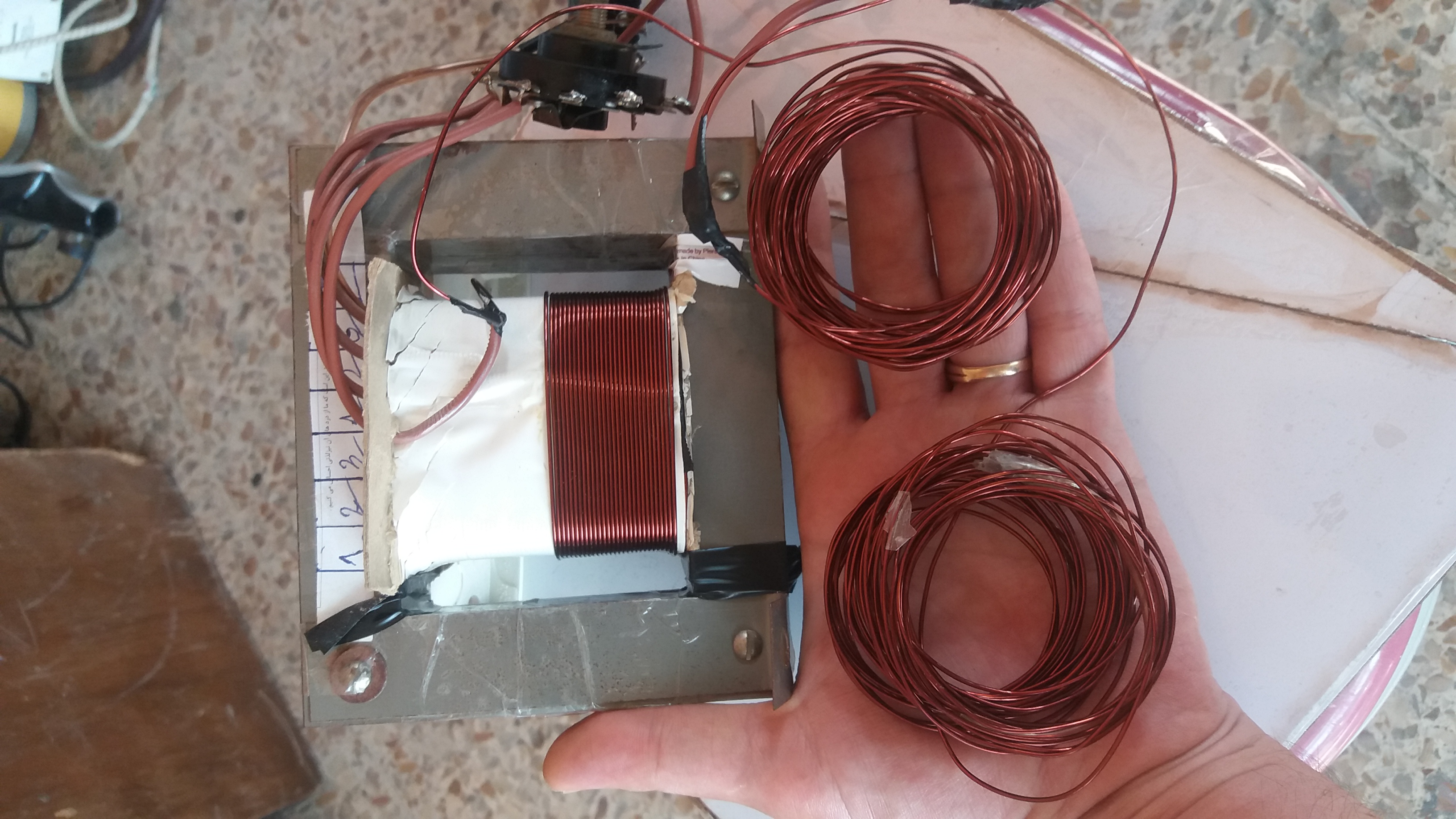

سیم دوم 31 دور میباشد
خدمت شمامشاهده فایل‌پیوست 159587

متراژ رو هم چند دقیقه بعد اندازه گیری و با ویرایش پست اعلام میکنم

سپاس

درود

سیم خودش خیلی ضعیفه
لااقل ۱۵ دور دیگه باز کن
سیم فعلی که معمولی هست سطح مقطع دایره داره ولی با سطح مقطع مربع یا مستطیل که شبیه تسمه آهنی است هم وجود داره ولی کم پیدا میشه من دارم ولی حدود ۵ متره

قطر دو برابر این سیم ببین میتونی پیدا کنی؟

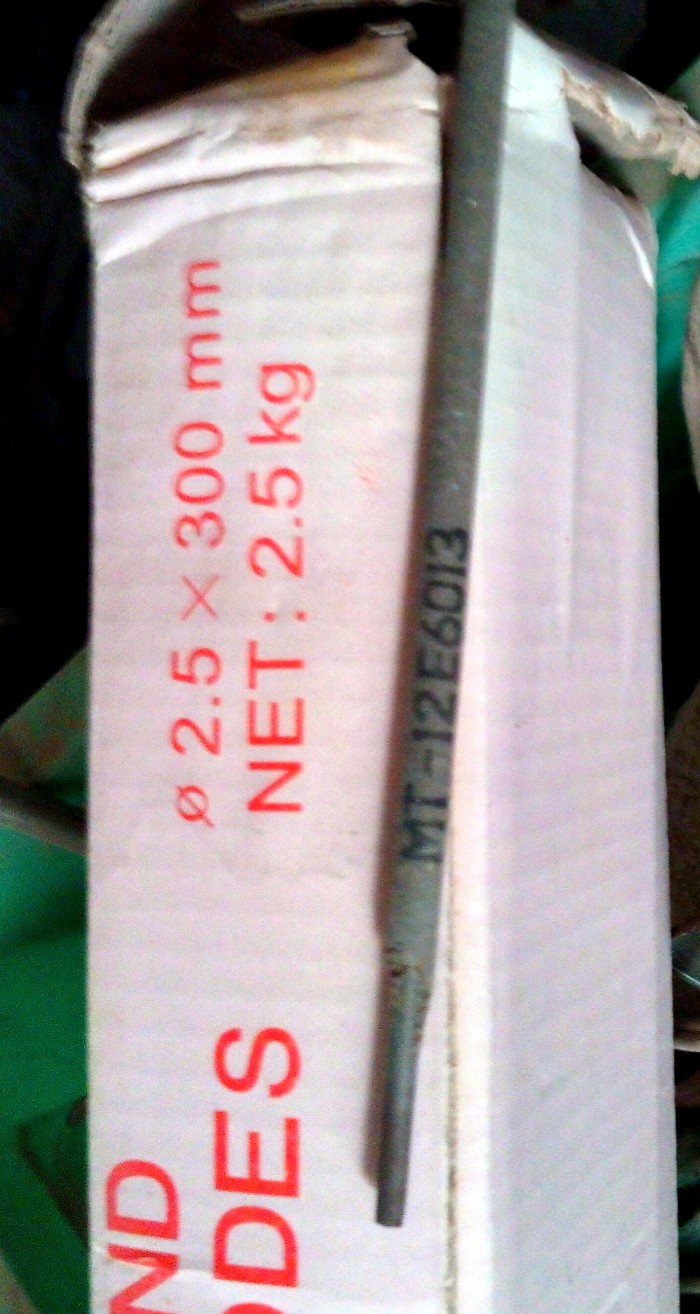

قطر سیم باید به اندازه الکترودی باشه که مشخصاتش در تصویر زیر هست و روی کارتن و روی الکترود نوشته احتمالا ۲،۵ هست
باید قطر سیم برابر با قطر الکترود با مواد روکش آن باشه یعنی فقط به اندازه فلز الکترود نباشه و باید ضخیم تر از فلز الکترود باشه و بعبارتی قطر سیم برابر با قطر کل الکترود ( فلز باضافه مواد روپوش ) باشه

ابتدا باید تکلیف سیم مشخص بشه تا بعدا ماکارونی را متناسب با آن پیدا کنی بنحوی که سیم داخل ماکارونی زیاد آزاد نباشه چون فضا اشغال میکنه و فضای سیم پیچی کمتر میشه
ببین چه سیمی پیدا میکنی ؟

یادت باشه زمان سیم پیچی برای ۱۲ و ۲۴ ولت هم پیش بینی کنیم که ۱۲ ولت پرقدرت برای تعمیرگاه داشته باشی.

سپاس



[habbib]

درود

سیم خودش خیلی ضعیفه
لااقل ۱۵ دور دیگه باز کن
سیم فعلی که معمولی هست سطح مقطع دایره داره ولی با سطح مقطع مربع یا مستطیل که شبیه تسمه آهنی است هم وجود داره ولی کم پیدا میشه من دارم ولی حدود ۵ متره

قطر دو برابر این سیم ببین میتونی پیدا کنی؟
قطر سیم باید به اندازه الکترودی باشه که مشخصاتش در تصویر زیر هست و روی کارتن و روی الکترود نوشته احتمالا ۲،۵ هست
باید قطر سیم برابر با قطر الکترود با مواد روکش آن باشه یعنی فقط به اندازه فلز الکترود نباشه و باید ضخیم تر از فلز الکترود باشه و بعبارتی قطر سیم برابر با قطر کل الکترود ( فلز باضافه مواد روپوش ) باشه

ابتدا باید تکلیف سیم مشخص بشه تا بعدا ماکارونی را متناسب با آن پیدا کنی بنحوی که سیم داخل ماکارونی زیاد آزاد نباشه چون فضا اشغال میکنه و فضای سیم پیچی کمتر میشه
ببین چه سیمی پیدا میکنی ؟

یادت باشه زمان سیم پیچی برای ۱۲ و ۲۴ ولت هم پیش بینی کنیم که ۱۲ ولت پرقدرت برای تعمیرگاه داشته باشی.

سپاس

مشاهده فایل‌پیوست 159588

دروود
استاد تعداد دور و مترار چقدر باید باشه؟
آیا همانقدر که باز نمودم همان مقدار باید بپیچم؟
این سیمی که اشاره فرمودید خیلی کلفت میشه چطور از داخل وارنیش رد کنم و بپیچم دور ترانس و مهارش کنم؟
چطور جابدم داخل ترانس؟ وحشت کردم!
غصه ام گرفت
اون هم در شرایطی که هم وارنیش روش میاد و هم برای ۱۲ و ۲۴ ولت هم باید فضا داشته باشم

آیا فضا اجازه میده؟


اینجاش دیگه خیلی سخت شد

فردا میرم جمعه بازار شاید سیمی با مشخصات فوق بتونم اونجا پیدا کنم
ولی اگر سیم یکپارچه وکلفت نتونم پیدا کنم
آیا از چند سیم نازکتر هم میتونم استفاده کنم ؟



[غزال]

دروود
استاد تعداد دور و مترار چقدر باید باشه؟
آیا همانقدر که باز نمودم همانقدر باید بپیچم؟
این سبمی که اشاره فرمودید خیلی کلفت میشه چطور از داخل وارنیش رد کنم و بپیچم دور ترانس و مهارش کنم؟
چطور جابدم داخل ترانس؟ وحشت کردم!
اون هم در شرایطی که هم وارنیش روش میاد و هم برای ۱۲ و ۲۴ ولت هم باید فضا داشته باشم

آیا فضا اجازه میده؟


اینجاش دیگه خیلی سخت شد

فردا میرم جمعه بازار شاید چنان سیمی بشه اونجا پیدا کرد
ولی اگر سیم یکپارچه وکلفت نتونم پیدا کنم
آیا از چند سیم نازکتر هم میتونم استفاده کنم ؟

درود

از همون سیم جوشکاری سیم ۱۲ و ۲۴ ولت بیرون میکشیم و سیم دیگه اضافه نمیشه
الکترودی که عکس گرفتم تقریبا نازک ترین الکترود هست کمی از مغزی خودکار ضخیم تره
تقریبا ۱۷ متر سیم میخواد که البته کمی بیشتره ولی بیشتر باشه زیاد میاد اما اگه کم بیاد باید دوباره باز کنی و بلندتر بخری و بپیچی چون نباید دو تیکه باشه
حدود ۱۵ دو دیگه باز کن و هر چند دور جا میشه باید بپیچی
اگه چند رشته باشه راحت تر پیچژده میشه ولی فضای بیشتری تلف میکنه

کمی از سیم ترانس همراه خودت باشه تا خواستی هر سیم ضخیمی بخری د
کنار هم عکس بفرست که مقطع هر دو دیده بشه ببینم خوبه یا نه

کمی سیم ترانس همراه داشته باش که بتونی از تعمیرکار سیم پیچ بپرسی شماره سیم ترانس چیه و بعد بپرس چه سیم هایی ضخیم تری داره تا انتخاب کنم .
اگه پیدا نکردی شبیه سیم ترانس بگیر تا دو تایی استفاده کنی ولی اگه کنا هم نباشه و کمی بهم بپیچه فضای زیادی اشغال میکنه

جمعه بازار سیم پیدا نمیشه
سپاس



[habbib]

درود

از همون سیم جوشکاری سیم ۱۲ و ۲۴ ولت بیرون میکشیم و سیم دیگه اضافه نمیشه
الکترودی که عکس گرفتم تقریبا نازک ترین الکترود هست کمی از مغزی خودکار ضخیم تره
تقریبا ۱۷ متر سیم میخواد که البته کمی بیشتره ولی بیشتر باشه زیاد میاد اما اگه کم بیاد باید دوباره باز کنی و بلندتر بخری و بپیچی چون نباید دو تیکه باشه
حدود ۱۵ دو دیگه باز کن و هر چند دور جا میشه باید بپیچی
اگه چند رشته باشه راحت تر پیچژده میشه ولی فضای بیشتری تلف میکنه

کمی از سیم ترانس همراه خودت باشه تا خواستی هر سیم ضخیمی بخری د
کنار هم عکس بفرست که مقطع هر دو دیده بشه ببینم خوبه یا نه

کمی سیم ترانس همراه داشته باش که بتونی از تعمیرکار سیم پیچ بپرسی شماره سیم ترانس چیه و بعد بپرس چه سیم هایی ضخیم تری داره تا انتخاب کنم .
اگه پیدا نکردی شبیه سیم ترانس بگیر تا دو تایی استفاده کنی ولی اگه کنا هم نباشه و کمی بهم بپیچه فضای زیادی اشغال میکنه

جمعه بازار سیم پیدا نمیشه
سپاس

درود
کمی امیدوارتر شدم
اگر منظور و هدف شما سیمی حدود دوبرابرسیم خودش باشه ، با توجه به فضای خالی موجود ، و 15دور دیگه ایکه فرمودید مجدد باز کنم
واینکه 12 و 24 ولت روهم از همین سیم میگیریم میشه پیچید امیدوار شدم

فقط 15 رور که فرمودید باز کنم بعدش سیم رو کلا قیچی کنم دیگه درسته ؟
تصورم از فرمایش شما خیلی کلفت تر از دوبرابر سیم خودش بود که در اون صورت خیلی نشکل میشد
علی ایحال ببینم چه سیمی میتونم پیدا کنم تا جای ممکن سعی میکنم یکپارچه پیدا کنم
بعد اطلاع میدم

سپاسگزارم



[غزال]

درود
کمی امیدوارتر شدم
اگر منظور و هدف شما سیمی حدود دوبرابرسیم خودش باشه ، با توجه به فضای خالی موجود ، و 15دور دیگه ایکه فرمودید مجدد باز کنم
واینکه 12 و 24 ولت روهم از همین سیم میگیریم میشه پیچید امیدوار شدم

فقط 15 رور که فرمودید باز کنم بعدش سیم رو کلا قیچی کنم دیگه درسته ؟
تصورم از فرمایش شما خیلی کلفت تر از دوبرابر سیم خودش بود که در اون صورت خیلی نشکل میشد
علی ایحال ببینم چه سیمی میتونم پیدا کنم تا جای ممکن سعی میکنم یکپارچه پیدا کنم
بعد اطلاع میدم

سپاسگزارم

درود

بله قیچی کن البته بعیده بتونی بیشتر از ۵۵ دور بتونی بپیچی ولی هر چه تونستی بیشتر بپیچ فضا نمونه



[habbib]

درود
استاد امروز غروب پنج شنبه بود و فروشندگان اصلی رفته بودند
بابت ارزیابی بهتر الکترود گرفتم
ضمنا سیم با این ضخامت فعلا نتونستم پیدا کنم احتمالا فروشنده مرکزی شهر داشته باشه ولی باید شنبه برم
سیم پیچها و الکتروموتوریها رو سرزدم و هیچکدامشان با این ضخامت نداشتند وهمگی از نمره سیمهای زیر یک و نیم استفاده میکردند

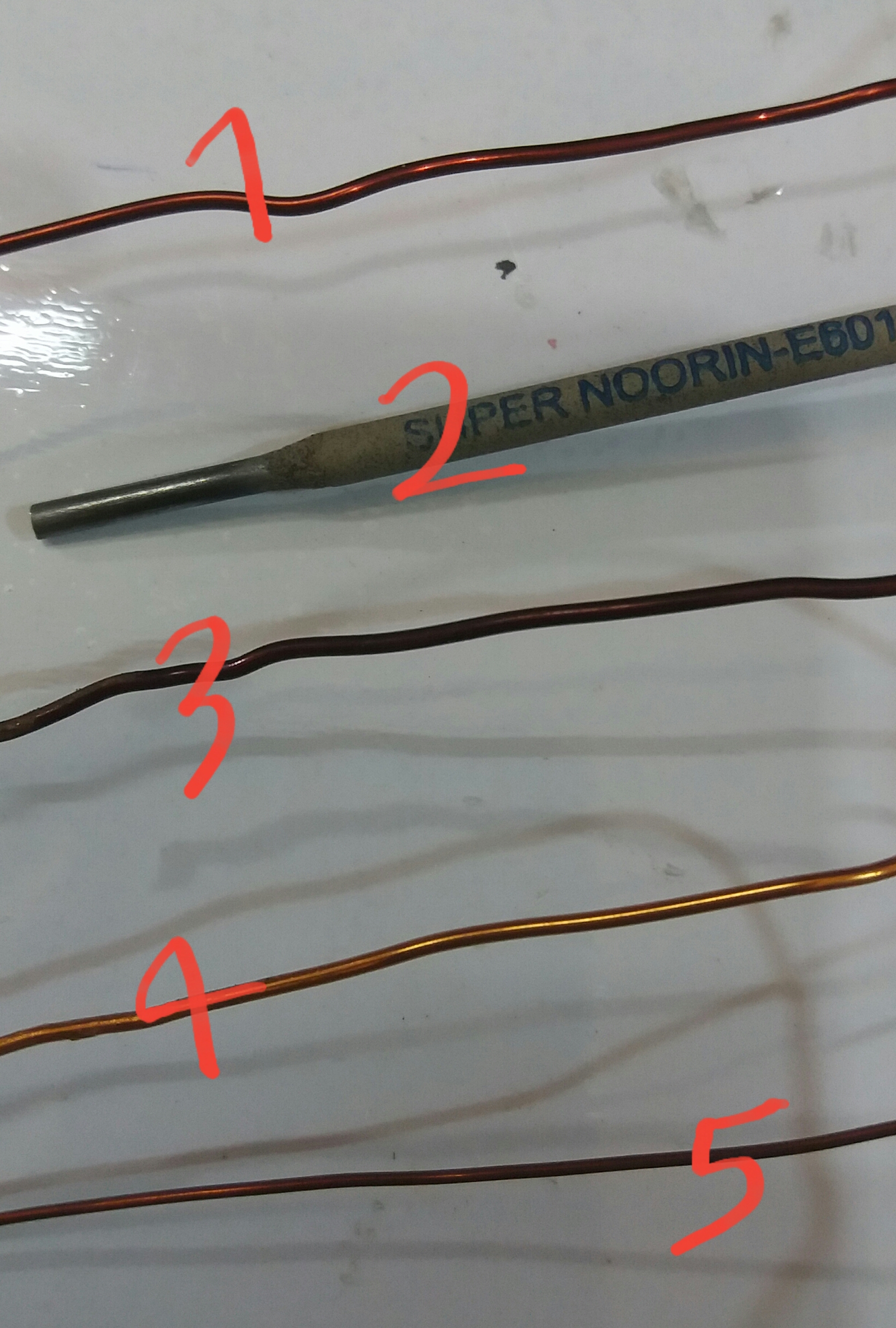

تصویر سیمهایی که خودم قبلا از ترانسها جدا کرده بودم به همراه سیم خود ترانس و الکترود رو قرار میدم ببینید با اینها نمیشه کاری کرد؟
در نهایت اگر نشد شنبه کل شهر رو بهم میریزم و پیدا میکنم


شماره 1سیم خود ترانس میباشد
شماره 2 نمره الکترودی که فرمودید
شماره3 کمی کلفت تر از سیم ترانس میباشد 8متر موجود دارم
شماره4 کمی نازکتر از سیم ترانس میباشد 8 متر موجود دارم
شماره5 نازکتر از همه میباشد و ۱۵ متر موجود دارم

اینها بخش کوچکی از سیمهایی هستند که بعد از آشنا شدن با شما و توانایی در دخل و تصرف ولتاژ کاری ترانسها از ترانسها بیرون کشیدم



[غزال]

درود
استاد امروز غروب پنج شنبه بود و فروشندگان اصلی رفته بودند
بابت ارزیابی بهتر الکترود گرفتم
ضمنا سیم با این ضخامت فعلا نتونستم پیدا کنم احتمالا فروشنده مرکزی شهر داشته باشه ولی باید شنبه برم
سیم پیچها و الکتروموتوریها رو سرزدم و هیچکدامشان با این ضخامت نداشتند وهمگی از نمره سیمهای زیر یک و نیم استفاده میکردند

تصویر سیمهایی که خودم قبلا از ترانسها جدا کرده بودم به همراه سیم خود ترانس و الکترود رو قرار میدم ببینید با اینها نمیشه کاری کرد؟
در نهایت اگر نشد شنبه کل شهر رو بهم میریزم و پیدا میکنم


شماره 1سیم خود ترانس میباشد
شماره 2 نمره الکترودی که فرمودید
شماره3 کمی کلفت تر از سیم ترانس میباشد 8متر موجود دارم
شماره4 کمی نازکتر از سیم ترانس میباشد 8 متر موجود دارم
شماره5 نازکتر از همه میباشد و ۱۵ متر موجود دارم

اینها بخش کوچکی از سیمهایی هستند که بعد از آشنا شدن با شما و توانایی در دخل و تصرف ولتاژ کاری ترانسها از ترانسها بیرون کشیدم

مشاهده فایل‌پیوست 159596

سپاس

درود

سیم ترانس خیلی ضعیفه
اگه ۳ لایه شماره ۵ بتونی داخل یک ماکارونی کنی بپیچی که پیچیدنش آسونتر هم هست
ولی باید به جای محکمی ببندی و با انبر قفلی بگیری با قدرت بکشی که صاف بشه و اگه نشد باید دو طرف را به جایی محکم کنی و با لاک سخت روی سیم بکشی تا کاملا صاف بشه و فضای زیاد اشغال نکنه

سپاس



[habbib]

درود

سیم ترانس خیلی ضعیفه
اگه ۳ لایه شماره ۵ بتونی داخل یک ماکارونی کنی بپیچی که پیچیدنش آسونتر هم هست
ولی باید به جای محکمی ببندی و با انبر قفلی بگیری با قدرت بکشی که صاف بشه و اگه نشد باید دو طرف را به جایی محکم کنی و با لاک سخت روی سیم بکشی تا کاملا صاف بشه و فضای زیاد اشغال نکنه

سپاس

درود
مشکلی بابت کشیدن سیم و صاف نمودنش نیست

اولا آیا وجود ماکارونی حرارتی ضروریه؟
دوما آیا میشه یک سری کامل بپیچم و بعد لاش پارچه یا عایق بزارم و همینطور مجدد یک سری دیگه و پارچه؟
یا ابنکه حتما ضروری میباشد هر رشته سیم کاملا عایق با رشته بعدی باشه

مورد سوم اینکه اگر اجازه فرمایید هسته ها رو باز کنم میدونم چطور سیمها رو مهار و کنترل نمایم تا به تعداد دور دلخواهم سیم پیچی نمایم

سپاس
