درود

قرار بود خلاصه ای گزارش کنی تا با توجه به تجربه حاصله بهترین تعداد دور ثانویه و ایده آلترین اصلاحات را طی ویرایش در پست اول اضافه کنم.

۱_ سه مرحله از اولیه که حذف کردی هر مرحله چند دور بود و سیم اولیه چه شماره ای بود
۲_ چهار ردیفی که در ثانویه با سیم ۴ آلومینیوم پیچیدی ، تعداد هر ردیف چند دور بود ؟
در تصویر بنظر میرسه هر ردیف ۱۴ دور است آیا همینطوره ؟

سپاس

آخرین ویرایش:

habbib

VIP+ افتخاری
کاربر +vip پلاس
vip افتخاری
کاربر
2014-08-02
1,718
10,418
گنبد کاووس
درود

قرار بود خلاصه ای گزارش کنی تا با توجه به تجربه حاصله بهترین تعداد دور ثانویه و ایده آلترین اصلاحات را طی ویرایش در پست اول اضافه کنم.

۱_ سه مرحله از اولیه که حذف کردی هر مرحله چند دور بود و سیم اولیه چه شماره ای بود
۲_ چهار ردیفی که در ثانویه با سیم ۴ آلومینیوم پیچیدی ، تعداد هر ردیف چند دور بود ؟
در تصویر بنظر میرسه هر ردیف ۱۴ دور است آیا همینطوره ؟

سپاس

درود بر شما...
خلاصه ای از گزارش ترانس جوش رو به همکاران عزیزم در سایت وزین ایران تی کی تقدیم میدارم
امید است مورد استفاده علاقمندان قرار گیرد
همچنین باعث سرافرازی استاد بزرگوارم شده باشم و گوشه ای هر چند ناچیز از زحمات ایشان از این طریق جبران شده باشد



ترانس مورد اشاره 2000 W یا 2 کیلو واتی میباشد
دارای 6مرحله سیم پیچی اولیه با نمره سیم شماره1مس بود
سه دور از سیمهای اولیه اون رو باز نمودیم با احتساب 28 ،31 و 28 دور

و به جای اون از سیم نمره 4 آلومینیوم استفاده نمودیم
لازم به ذکر میباشد به احتمال بسیار قوی در صورت استفاده از سیم مس احتمال موفقیتم بسیار ضعیف میگشت

بنده تونستم از خاصیت نرم بودن آلومینیوم استفاده نمایم وبه جای سه ردیف نمره 1مس با مجموع تعداد دور اولیه 70دور

4 ردیف سیم آلومینیوم نمره 4 در ثانویه ترانس با احتساب 57 دور سیمپیچی نمایم

دور اول 13دور، دوم و سوم15 دور و 14دور نیز در ردیف آخر بسیار با دقت و ملاحظه و منظم پیچیدم
که نتیجه کار رو نیز کاملا شفاف گزارش نمودم


اگر مطلبی جا افتاده باشد با دادن تذکر اصلاح و ویرایش خواهد گردید

از چند کنج ترانس نیز به همراه قاب اون تصویری به پیوست ارسال مینمایم

خدمت شما...


سپاسگزارم


غزال

Remembering
ناظم انجمن
2012-03-18
10,107
80,075
درود بر شما...
خلاصه ای از گزارش ترانس جوش رو به همکاران عزیزم در سایت وزین ایران تی کی تقدیم میدارم
امید است مورد استفاده علاقمندان قرار گیرد
همچنین باعث سرافرازی استاد بزرگوارم شده باشم و گوشه ای هر چند ناچیز از زحمات ایشان از این طریق جبران شده باشد



ترانس مورد اشاره 2000 W یا 2 کیلو واتی میباشد
دارای 6مرحله سیم پیچی اولیه با نمره سیم شماره1مس بود
سه دور از سیمهای اولیه اون رو باز نمودیم با احتساب 28 ،31 و 28 دور

و به جای اون از سیم نمره 4 آلومینیوم استفاده نمودیم
لازم به ذکر میباشد به احتمال بسیار قوی در صورت استفاده از سیم مس احتمال موفقیتم بسیار ضعیف میگشت

بنده تونستم از خاصیت نرم بودن آلومینیوم استفاده نمایم وبه جای سه ردیف نمره 1مس با مجموع تعداد دور اولیه 70دور

4 ردیف سیم آلومینیوم نمره 4 در ثانویه ترانس با احتساب 57 دور سیمپیچی نمایم

دور اول 13دور، دوم و سوم15 دور و 14دور نیز در ردیف آخر بسیار با دقت و ملاحظه و منظم پیچیدم
که نتیجه کار رو نیز کاملا شفاف گزارش نمودم


اگر مطلبی جا افتاده باشد با دادن تذکر اصلاح و ویرایش خواهد گردید

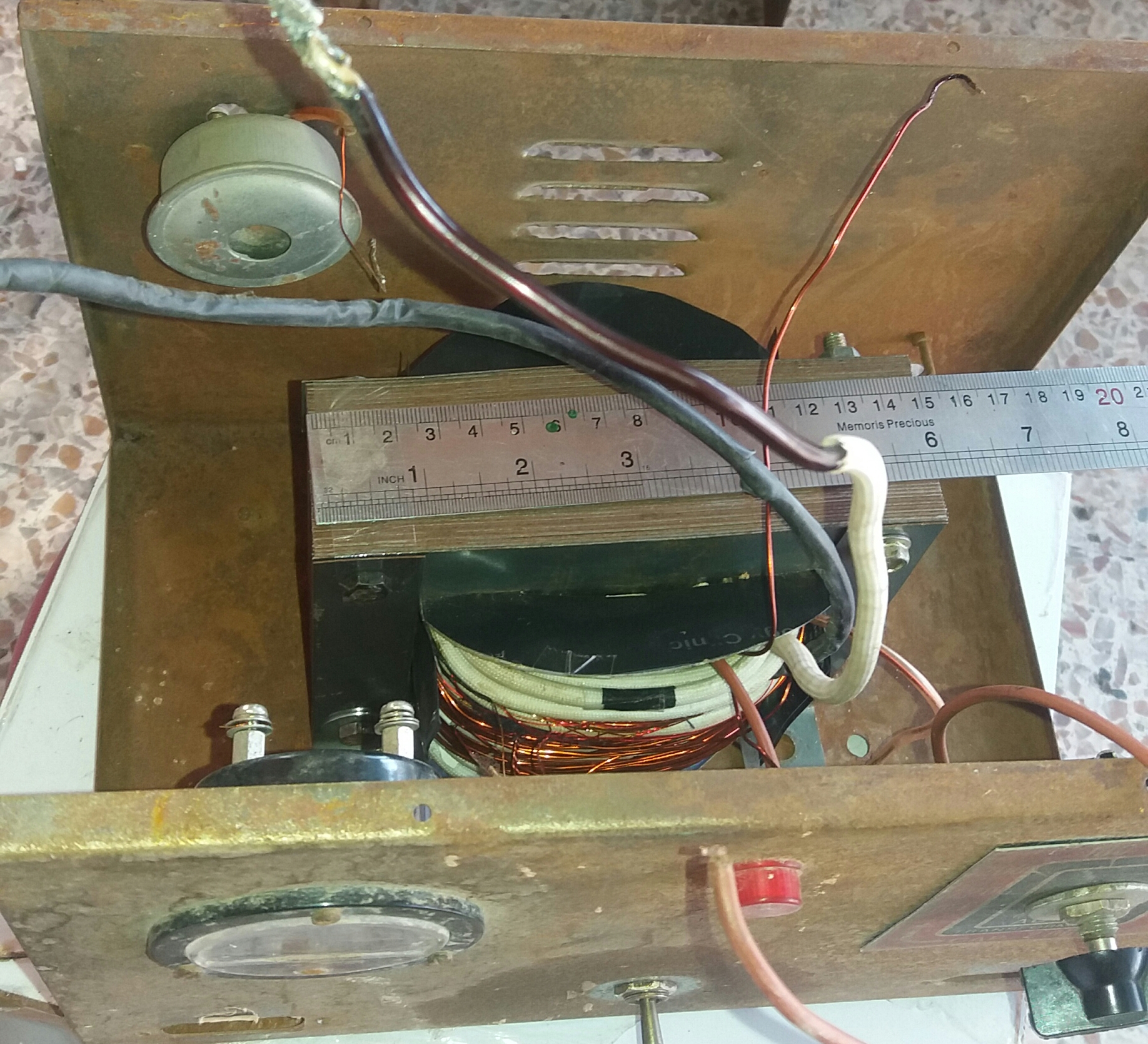

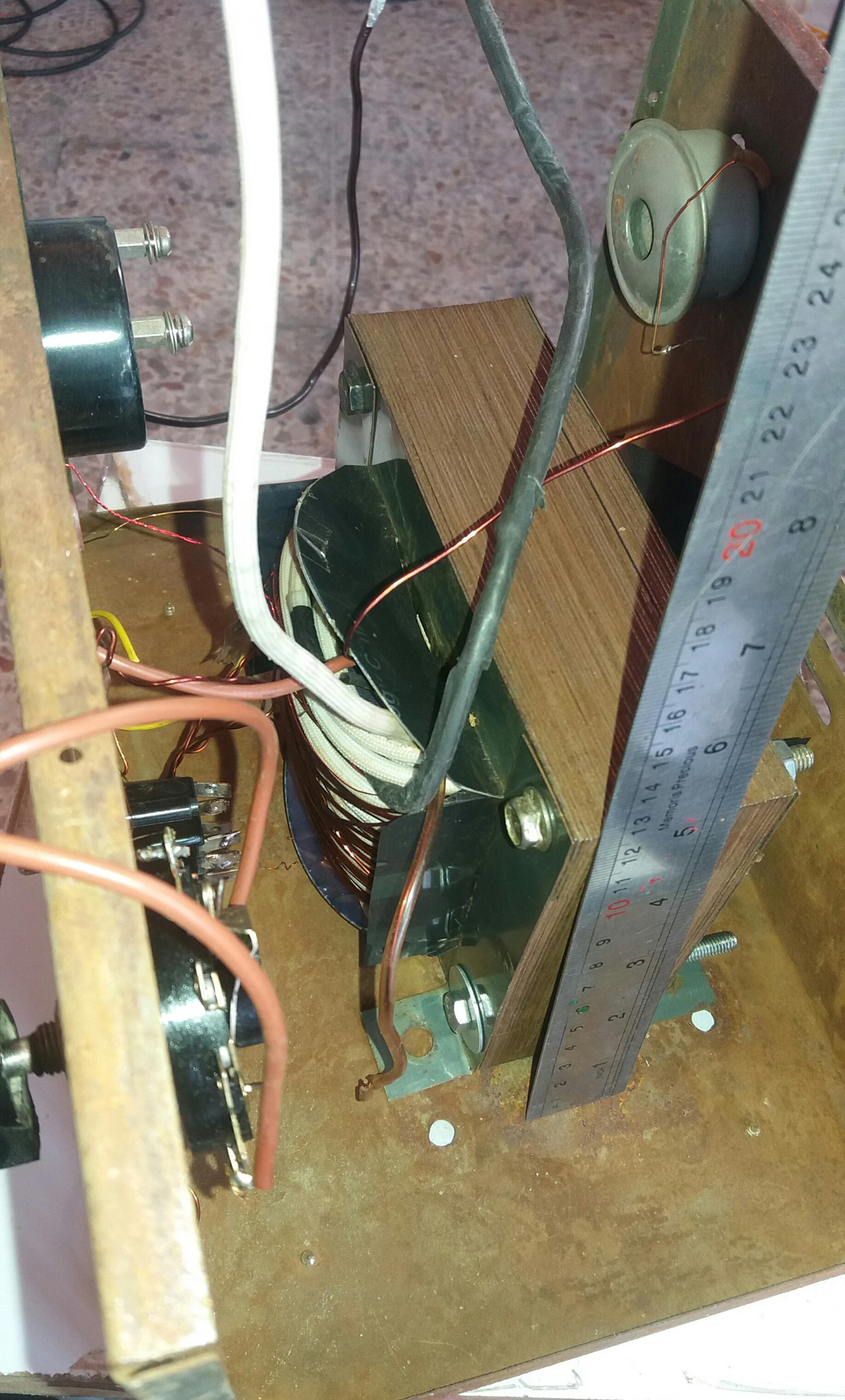

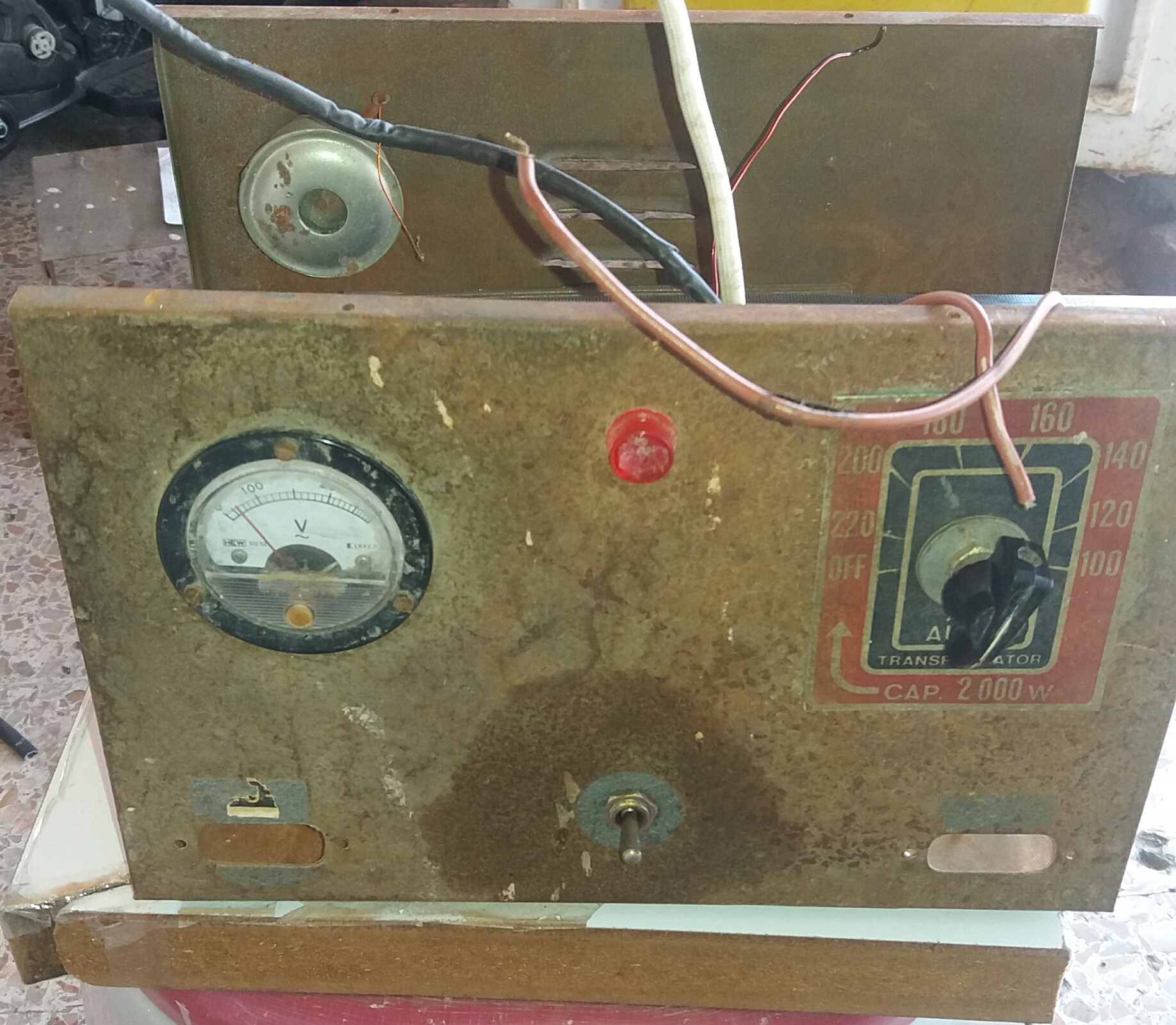

از چند کنج ترانس نیز به همراه قاب اون تصویری به پیوست ارسال مینمایم

خدمت شما...
مشاهده فایل‌پیوست 160382
مشاهده فایل‌پیوست 160384

مشاهده فایل‌پیوست 160385

سپاسگزارم

درود

تعداد دور اولیه که حذف کردی ۸۷ دور صحیح است ولی ۷۰ دور اعلام کردی

سپاس


habbib

VIP+ افتخاری
کاربر +vip پلاس
vip افتخاری
کاربر
2014-08-02
1,718
10,418
گنبد کاووس
درود

تعداد دور اولیه که حذف کردی ۸۷ دور صحیح است ولی ۷۰ دور اعلام کردی

سپاس
خیلی ممنون استاد بله 87دور صحیح میباشد
ضمن اینکه موضوع دیگری نیز یادم افتاد که از قلم افتاده بود
اینکه تعداد دور ثانویه در ابتدا57 دور بود و بعد از بازنمودن مجدد ترانس و ترمیم سیم ثانویه دودور کم نمودم
یعنی در نهایت 55 دور گردید که فیکس 52 ولت در ثانویه ضاهر میشه
از اصلاح خطای اینجانب در تعداد دور اولیه و همه موارد دیگر توسط شما سپاسگزارم


habbib

VIP+ افتخاری
کاربر +vip پلاس
vip افتخاری
کاربر
2014-08-02
1,718
10,418
گنبد کاووس
درود بر استاد بزرگوارم
درود بر دوستان عزیزم که همواره مشوق و همراه بودند


یک سری تغییرات دیگری نیز اعمال نمودم که عنوان نمودنش خالی از لطف نمیباشد لطفا اگر ایراد و اشکالی وجود دارد
ویا نظر و پیشنهادی دارید عنوان نمایید
بسیار خوشحال خواهم شد
قطعا استفاده خواهم نمود
در تصویر فوق بخشی از تغییرات اعمال شده رو مشاهده مینمایید
در پست بعد نیز توضیحات کامل رو ۲۰۱۹۱۱۱۰_۲۳۳۷۳۸.jpg

۲۰۱۹۱۱۱۰_۲۳۴۲۴۸.jpgعرض خواهم نمود

سپاس


habbib

VIP+ افتخاری
کاربر +vip پلاس
vip افتخاری
کاربر
2014-08-02
1,718
10,418
گنبد کاووس
مشاهده فایل‌پیوست 160776

مشاهده فایل‌پیوست 160777
درود

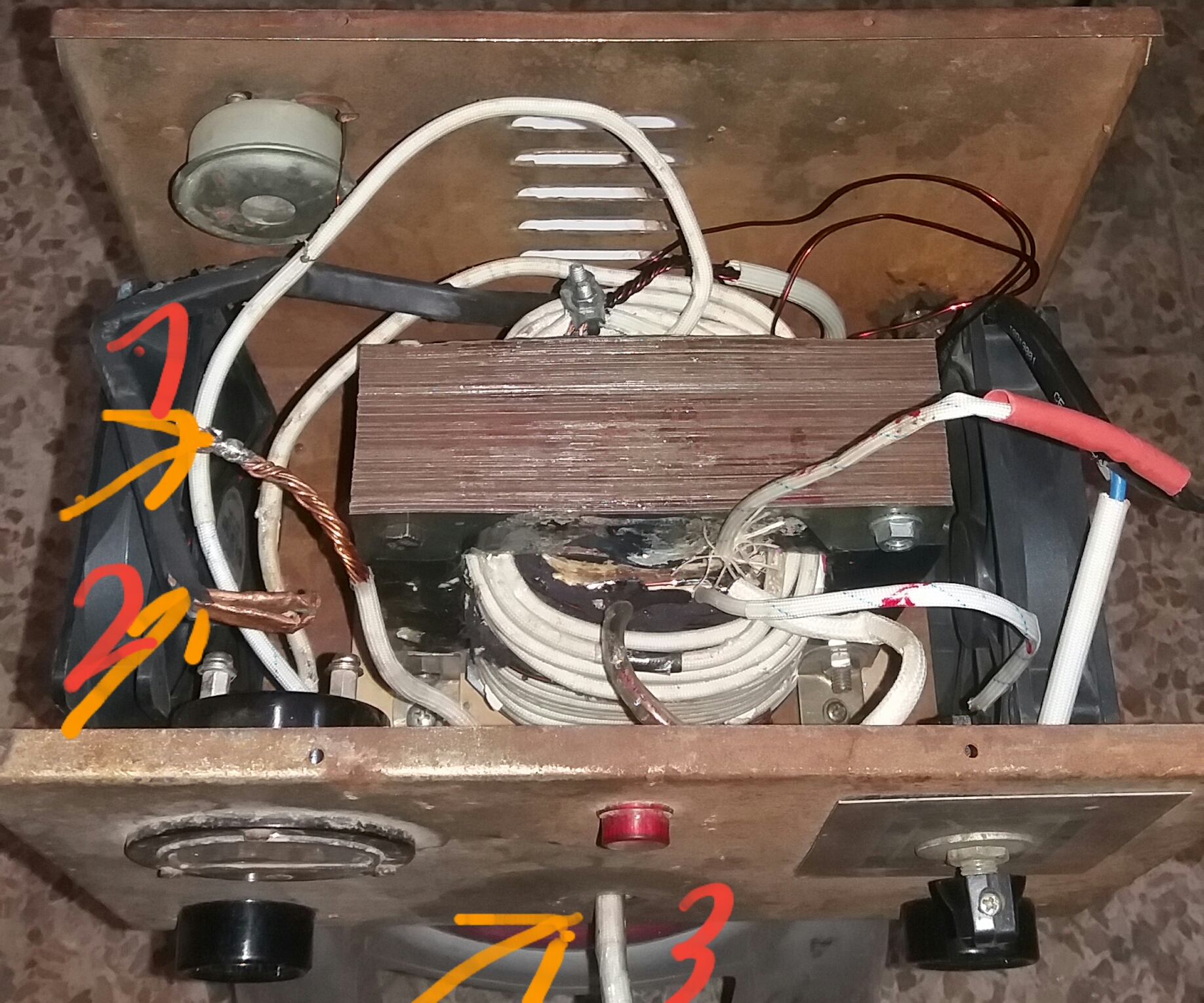

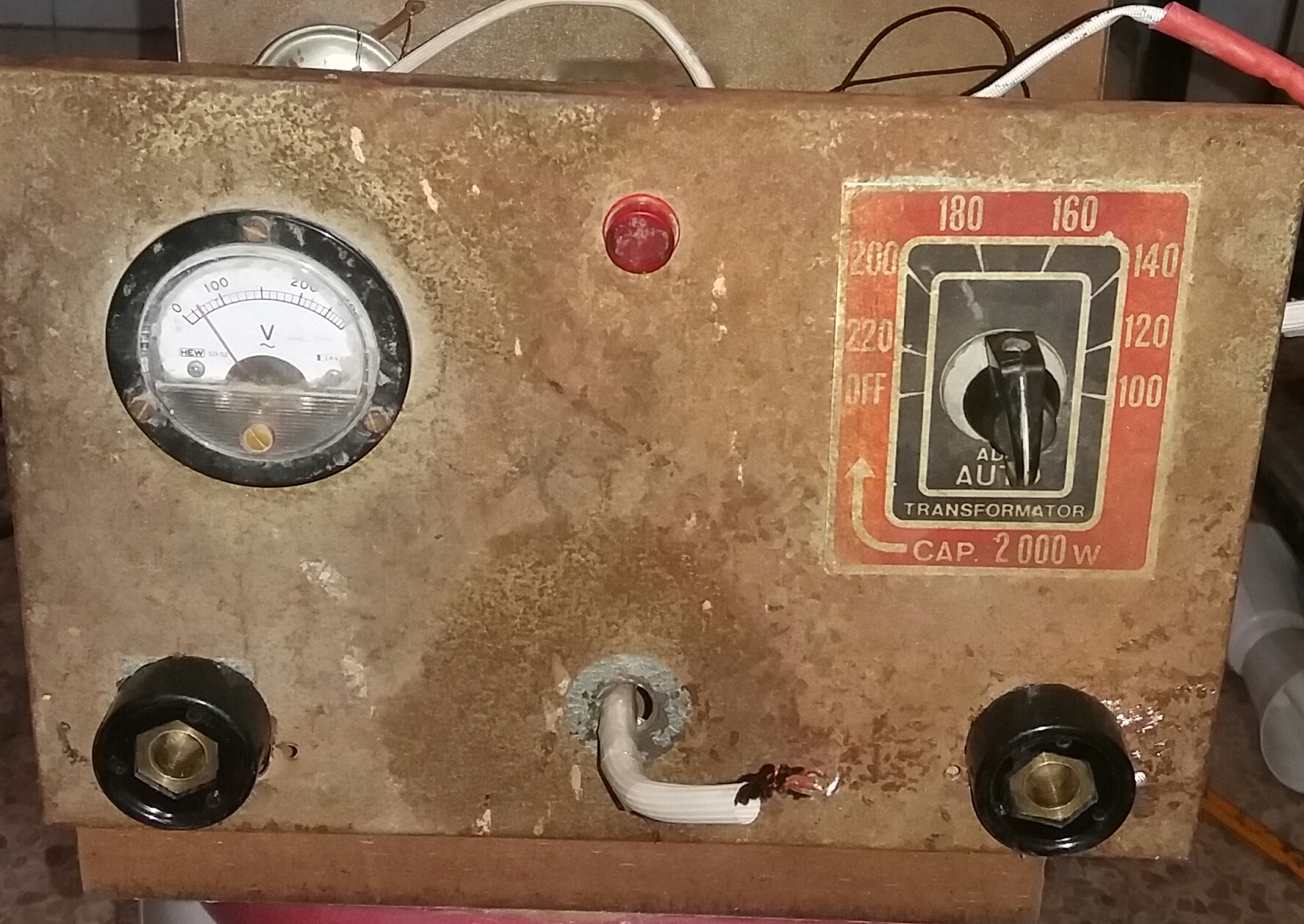

1 - همانطور که در تصویر پیداست
دو فیش نری به بدنه قاب اضافه نمودم

2- سیم شماره ۱و ۲ و ۳ بغیر از خروجی های ثانویه اصلی انشعاباتی میباشند که اضافه نمودم
شماره یک ولتاژ ۱۲ ولت
شماره دو ولتاژ ۵ ولت
شماره سه ولتاژ ۲۵ ولت

ولتاژ ۵ و ۱۲ ولت قوی بابت نفطه جوش و یا تعمیرگاه
ولتاژ ۲۵ ولت نیز بابت جوشکاری میباشد

البته هر کدام نسبت به ابتدا و انتهای ثانویه و همچنین نسبت به همدیگر ولتاژهای دیگری هم میدهند که با اونها کاری نداریم
لذا فقط ولتاژهای اصلی رو عنوان نمودم

۳- دو عدد فن قوی جهت خنک کاری به طرفین ترانس اضافه نمودم

4- و اصلی ترین موضوع جدا نمودن سیمهای ثانویه از بخش اولیه میباشد که بابت این مجبور شدم ترانس رو مجدد باز نمایم
خیلی سخت بود ولی انجام دادم و سیمهای اولیه و ثانویه کلا از هم تفکیک شدند
در صورتی که سری قبل کلیه سیمها از یک جا خارج میشدند
5- کمتر نمودن ۴ دور از سیم ثانویه یعنی دو دور از ابتدا و دو دور نیز از انتها باز نمودم که ولتاژ خروجی فیکس ۵۰ ولت شد

گزارش عملکرد ترانس رو در پست بعد توضیح خواهم داد

سپاس

آخرین ویرایش:

غزال

Remembering
ناظم انجمن
2012-03-18
10,107
80,075
درود بر استاد بزرگوارم
درود بر دوستان عزیزم که همواره مشوق و همراه بودند


یک سری تغییرات دیگری نیز اعمال نمودم که عنوان نمودنش خالی از لطف نمیباشد لطفا اگر ایراد و اشکالی وجود دارد
ویا نظر و پیشنهادی دارید عنوان نمایید
بسیار خوشحال خواهم شد
قطعا استفاده خواهم نمود
در تصویر فوق بخشی از تغییرات اعمال شده رو مشاهده مینمایید
در پست بعد نیز توضیحات کامل رو مشاهده فایل‌پیوست 160776

مشاهده فایل‌پیوست 160777عرض خواهم نمود

سپاس

درود

فیش نمیداشت بهتر بود
و بنظر میرسه هر دو فن بسمت داخل یا بسمت خارج است که دراینصورت اثر یکدیگر را ضعیف میکنند
باید جهت باد یک فن بسمت ترانس و دیگری بسمت خارج از تر انس باشه.

سپاس


habbib

VIP+ افتخاری
کاربر +vip پلاس
vip افتخاری
کاربر
2014-08-02
1,718
10,418
گنبد کاووس
درود

تمایل بسیار زیادی داشتم بتونم آمپر خروجی این ترانس رو کنترل نمایم
ولی ضاهرا درد سرش زیاد بود لذا رویی هم نداشتم برای استاد بیش از این ایجاد مزاحمت نمایم
فقط طبق تحقیحاتی ابتدا باید ولتاژ به Dc تبدیل گردد از جهتی هم کنترل این آمپر خودش دردسر ساز بود و مستلزم قطعات گرانقیمت نیز میشد که پیگیری ننمودم
فلذا به ناچار و با زحمت و ریسک فراوان چندین خروجی از ترانس بیرون کشیم که بسیار عالی نیز گردید
علی ایحال
ولتاژ ابتدا و انتهای ثانویه ۵۰ ولت برابر با ۱۳۰ الی ۱۵۰ آمپر میباشد
ولتاژ خروجی ۴۰ ولت برابر با ۹۰ الی ۱۰۰ آمپر
ولتاژ خروجی ۲۵ ولت نیز برابر با ۶۰ الی ۷۰ آمپر میباشد
از آنجاییکه خروحی ۲۵ ولت وقیقا وسط سیم ثانویه میباشد
( سیمی که مابین دو فیش مادگی روی قاب بیرون کشیدم در تصویر پیداست )

لذا این سیم هم نسبت به ابتدا و هم نسبت به انتهای ثانویه ۲۵ ولت میباشد


مراحل تست با الکترود نمره ۳ انجام گردیده

آمپر ورودی که ترانس به هنگام جوشکاری از برق شهر میکشد حدود ۲۵ الی ۳۰ آمپر میباشد

در اولین فرصت خروجی های اخیر رو توسط فیش مادگی به قاب اضافه خواهم نمود که براحتی توسط کابلهای جوشکاری مورد استفاده قرار گیرد
البته از کلیه خروجیها تست و جواب گرفته شده و فقط نصب بر روی قاب مونده که در فرصتی دیگر انجامدخواهد شد


ضمن تشکر مجدد از استاد عزیزم و دیگر دوستان بزرگوارم
استدعا دارم نظرات سازنده و ایرادات بنده رو گوشزد نمایند تا بهترین استفاده رو بتونم اعمال نمایم

سپاسگزارم



درود

فیش نمیداشت بهتر بود
و بنظر میرسه هر دو فن بسمت داخل یا بسمت خارج است که دراینصورت اثر یکدیگر را ضعیف میکنند
باید جهت باد یک فن بسمت ترانس و دیگری بسمت خارج از تر انس باشه.

سپاس

استاد بزرگوار و ارجمند
نظر سازنده ای عنوان فرمودید قطعا روی فن اعمال خواهد گردید
در رابطه با فیش نیز عارض میباشم
کابلهای بنده بسیار قوی و سنگین میباشد و تهیه کابل جدید نیز هزینه بر بود
لذا چاره ای نداشتم
اتصال مستقیم کابلهای فوق به ترانس باعث سنگینی و درد سر حمل و نقل میشد
لذا توسط فیشهای نری و مادگی کابل رو از بدنه جدا نمودم
دلیل دیگر نیز خروجیهای دیگر میباشد که به راحتی میتوانم توسط همین کابلها هم نقطه جوش رو راه اندازی نمایم و هم آمپر های دیگر را هم توسط فیش جابجا نمابم

سپاسگزار از بزل توجه همیشگی شما میباشم

آخرین ویرایش:

غزال

Remembering
ناظم انجمن
2012-03-18
10,107
80,075
درود

تمایل بسیار زیادی داشتم بتونم آمپر خروجی این ترانس رو کنترل نمایم
ولی ضاهرا درد سرش زیاد بود لذا رویی هم نداشتم برای استاد بیش از این ایجاد مزاحمت نمایم
فقط طبق تحقیحاتی ابتدا باید ولتاژ به Dc تبدیل گردد از جهتی هم کنترل این آمپر خودش دردسر ساز بود و مستلزم قطعات گرانقیمت نیز میشد که پیگیری ننمودم
فلذا به ناچار و با زحمت و ریسک فراوان چندین خروجی از ترانس بیرون کشیم که بسیار عالی نیز گردید
علی ایحال
ولتاژ ابتدا و انتهای ثانویه ۵۰ ولت برابر با ۱۳۰ الی ۱۵۰ آمپر میباشد
ولتاژ خروجی ۴۰ ولت برابر با ۹۰ الی ۱۰۰ آمپر
ولتاژ خروجی ۲۵ ولت نیز برابر با ۶۰ الی ۷۰ آمپر میباشد
از آنجاییکه خروحی ۲۵ ولت وقیقا وسط سیم ثانویه میباشد
( سیمی که مابین دو فیش مادگی روی قاب بیرون کشیدم در تصویر پیداست )

لذا این سیم هم نسبت به ابتدا و هم نسبت به انتهای ثانویه ۲۵ ولت میباشد


مراحل تست با الکترود نمره ۳ انجام گردیده

آمپر ورودی که ترانس به هنگام جوشکاری از برق شهر میکشد حدود ۲۵ الی ۳۰ آمپر میباشد

در اولین فرصت خروجی های اخیر رو توسط فیش مادگی به قاب اضافه خواهم نمود که براحتی توسط کابلهای جوشکاری مورد استفاده قرار گیرد
البته از کلیه خروجیها تست و جواب گرفته شده و فقط نصب بر روی قاب مونده که در فرصتی دیگر انجامدخواهد شد


ضمن تشکر مجدد از استاد عزیزم و دیگر دوستان بزرگوارم
استدعا دارم نظرات سازنده و ایرادات بنده رو گوشزد نمایند تا بهترین استفاده رو بتونم اعمال نمایم

سپاسگزارم





استاد بزرگوار و ارجمند
نظر سازنده ای عنوان فرمودید قطعا روی فن اعمال خواهد گردید
در رابطه با فیش نیز عارض میباشم
کابلهای بنده بسیار قوی و سنگین میباشد و تهیه کابل جدید نیز هزینه بر بود
لذا چاره ای نداشتم
اتصال مستقیم کابلهای فوق به ترانس باعث سنگینی و درد سر حمل و نقل میشد
لذا توسط فیشهای نری و مادگی کابل رو از بدنه جدا نمودم
دلیل دیگر نیز خروجیهای دیگر میباشد که به راحتی میتوانم توسط همین کابلها هم نقطه جوش رو راه اندازی نمایم و هم آمپر های دیگر را هم توسط فیش جابجا نمابم

سپاسگزار از بزل توجه همیشگی شما میباشم

درود

تصور کردم یک خروجی داره
ولی میتونی سیم کوتاهی بعنوان بدنه بصورت مستقیم متصل کنی و از فیش مربوطه بعنوان یکی از خروجی ها استفاده کنی.

چون ارتباط مستقیم کابل نقش موثری در کیفیت جوش داره و همچنین محل فیش حرارت زیادی تولید میکنه و لذا حتی المقدور نباید از فیش استفاده بشه.
هرچند قرار نیست استفاده ممتد و سنگینی از ترانس بشه و برای امور شخصی و خانگی قابل استفاده است و حرارت فیش مشکل بزرگی محسوب نمیشه.

سپاس


Aliesf

کاربر
2018-03-24
79
959
اصفهان
ضمن سلام خدمت استاد غزال و تشکر بابت این اطلاعات گرانبها .
بعد از خوندن این تاپیک یه سوالی برام پیش اومد که برای جوشکاری فقط باید ولتاژ ac آمپر بالا درست کنیم یا با ولتاژ dc آمپر بالا هم میشه ؟
