تاپيك پرسش و پاسخ در مورد آمپلیفایرها

[gadraj]

با سلام به استاد رجبی عزیز
استاد من می خواهم در مدار زیر که یک مدار اکو هست و در ورودی اون یک پری آمپلی فایر طراحی شده حال من می خواستم یک ولوم کنترل حجم صدا که صدای ورودی به پری رو تنظیم می کنه طراحی کنم اما نمی دونم این ولوم دقیقا" کجا باید قرار بگیره میشه یک راهنمایی بفرمایید با تشکر.

[/IMG]

سلام :

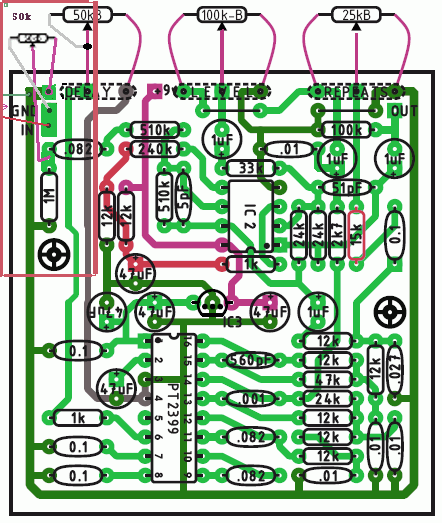

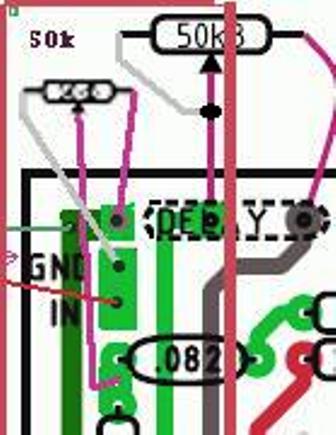

از عكس هاي زير كمك بگيريد - تغييرات لازم در مدار را ايجاد كنيد و يك ولوم 50 كيلويي را طبق شكل به مدار اضافه كنيد پين هاي كناري و وسط ولوم تاخير در مدار چاپي بهم متصل بودند كه ... كمبود جا -- در خود پين كناري و وسط بهم خواهد شد و ورودي سيم هاي سيز و قرمز مشخص كردم .
{پست هاي قبلي چشم بزودي در خدمت هستم } .


[hide] [/hide]
[hide] [/hide]
موفق باشيد .



[gadraj]

با سلام به استاد عزیز جناب رجبی
استاد میشه طریقه سوار کردن ترانزیستور قابلمه ای رو بر روی هیت سینک توضیح دهید . در ضمن خواستم خواهش کنم در مورد پست شماره 316 ( همین صفحه ) هم مرا راهنمایی بفرمایید با تشکر

با سلام :
بستگي به موجودي لوازم عايق بندي داره كه به دو صورت قطعات عايق بندي سوار ميشه :
الف : ترانزيستور داراي سوكت پين باشد .
ب : ترانزيستور مستقيما روي رادياتور سوار ميشه .
اين قطعات به همراه ترانزيستور { در صورت درخواست } فروخته ميشه .
از شكلهاي زير كمك بگيريد .
[hide] مشاهده فایل‌پیوست 3055.rar[/hide]
موفق باشيد .



[gadraj]

سلام و درود بر استاد رجبی عزیز
استاد از این آلومینیم هایی که در و پنجره ساز ها استفاده می کنند میشه به عنوان هیت سینک استفاده کرد اصلا" یک هیت سینک باید چه شکلی داشته باشه تا بتونه بیشترین حرارت رو دفع کند؟ در مورد انتخاب هیت سینک ( طرح مناسب ) برای آمپلی فایر میشه یک توضیحی بدهید آیا میشه از یک ترمیستور به عنوان سنسور فن هیت سینک استفاده کرد که هر زمانی که حرارت بالا رفت فن روشن شود؟
با تشکر

سلام :
پاسخ سوال اول : الومينيمي كه در صنايع فلزي {درب و پنجره و... ساختماني } مصرف دارند نوعي الياژ دار هستند كه به جهت دوام و استحكام انها مخلوط شده كه موجب كاهش از انتقال حرارت انها شده است در ضمن به صورت دستي كار كردن { شكل دهي و سوراخ كاري و... } روي اين نوع الومينيم كار را دشوار خواهد كرد ولي به هرحال بهتر از فلز ورق اهن و فولاد و چدن و..... هدايت حرارتي دارند و سنگين وزن هم هستند نوع الومينيمي كه براي رادياتور توصيه شده الومينيم شمش نرم و خالص ميباشد و فرمولهاي محاسباتي نيز روي همين نوع ها طرح و محاسبه ميگردد . از محاسن اين نوع >> ضخامت ان در انتقال حرارت تغييري نميدهد >> نرم و سبك هستند >> قابليت انعطاف پذيري بهتر و بيشتري دارند و.......
پ س 2 : شكل رادياتور دفع حرارت به پارامتر هايي نظير حجم و فضاي محل مصرف و توان و مقدار توليد حرارت توسط قطعه و شكل فيزيكي قطعه و ........ بستگي دارد و در اشكال گوناگوني اين راديات هاي متداول در بازار الكترونيك موجود هستند . شكلهايي در ضميمه اپلود ميكنم .
با توجه به تاخير در پاسخ بازم متاسفانه فرصت محدود و به جهت عدم امكان مستقيم تايپ فرمولها و.... نتونستم فرصتي مقاله جامعي به فارسي براتون تقديم كنم ولي فكر كنم به لحاظ روان بودن توضيحات از فايل pdf ضميمه و لينك هاي داخل در متن ان استفاده لازم را ببريد به هرحال فرمولها را مطالعه كنيد و در صورت ابهام پيام بزاريد در خدمتم .
پ س 3 : بله و معمولا از اين روش در اكثر امپلي فاير ها و مدارات گرما زا بهره ميبرند و توسط سنسور هاي حرارتي ترميستور و نيمه هادي هايي نظير LM35 و..... استفاده و فن ها و سردكننده هايي را اتوماتيك كنترل ميكنند مداراتي ساده و همچنين پيشرفته تر با AVR و ميكروكنترل در همين بخش و مدارات ساده براي مبتديان در بخش هاي اموزشي و مدارات الكترونيك اپلود كرده ام ميتونيد جستجو و استفاده كنيد .
موفق باشيد .
[hide] مشاهده فایل‌پیوست HITSING.rar و مشاهده فایل‌پیوست HEATSINKS by SM0VPO.pdf [/hide]



[m-j]

سلام بر استاد رجبی عزیز
استاد اگرشماتیک مدار اکو همراه در آرشیو خود دارید لطفا" آن را قرار دهید با تشکر



[m-j]

با سلام مجدد
استاد من مدار اکوی زیر را مونتاژ کردم اما تعداد تکرار ها خیلی کم هست البته من از ولوم 50 کیلویی برای repeat استفاده کردم چه جوری می تونم تعداد تکرار ها را زیادترش کنم؟

با تشکر



[gadraj]

با سلام مجدد
استاد من مدار اکوی زیر را مونتاژ کردم اما تعداد تکرار ها خیلی کم هست البته من از ولوم 50 کیلویی برای repeat استفاده کردم چه جوری می تونم تعداد تکرار ها را زیادترش کنم؟
با تشکر

سلام :
دوست عزيز ديتا شيت ايسي اطلاعات جامعي به همراه نقشه بكارگيري را در خود دارد طبق اظهار سازنده PT2399 اين ايسي حداكثر تا 300 ميلي ثانيه تاخير در ديتاي وارده دارد و اين به مفهوم اينست كه در 30 گام تاخيري 100 ميلي ثانيه اي در هر گام خواهيد داشت كه با توجه به خاصيت ميرايي تقريبا نصف اين مقدار عملي و قابل استفاده خواهد بود { 15 بار تكرار كه حداقل تاخير در هر گام 100 ميلي و تا حداكثر ممكنه } چنانكه اين مقدار ها را نداريد بدنبال اشتباه يا تغيير مقدار و ... نامرغوب بودن قطعات تايمينگ { خازن ها و مقاومت ها } بگرديد در ضمن ولوم فوق را تا 100 كيلو ميتوانيد انتخاب كنيد نقشه شماتيك مدار فوق نيز به پيوست و ديتاشيت تقديم ميكنم .
شماتيك صلاح شده براي اين ايسي و ديتا شيت ان :
[hide] مشاهده فایل‌پیوست PT2399EKO.rar[/hide]
[hide] مشاهده فایل‌پیوست pt2399 mXyzsyzt.pdf[/hide]
موفق باشيد .



[m-j]

با سلام
استاد عزیز فایل های پیوست در پست قبلی نشان داده نمی شوند اگر براتون ممکنه یک بازبینی بفرمایید
راستی استاد شماتیکی از مدار اکو همراه دارید که همه قسمتها ( پری - تون - اکو و آمپلی فایر ) بر روی یک فیبر قرار داشته باشند . با تشکر



[nekooee]

دوست عزیز شما روی کلید بزرگ وسط پست رو نمی خونید؟ نوشته شده برای دیدن قسمت مخفی پست باید بر روی کلید تشکر کلید کنید!



[m-j]

دوست عزیز شما روی کلید بزرگ وسط پست رو نمی خونید؟ نوشته شده برای دیدن قسمت مخفی پست باید بر روی کلید تشکر کلید کنید!

با سلام جناب نکویی من دکمه تشکر رو زده بودم و فایل ها هم مشخص بود اما وقتی بر روی فایل ها کلیک می کردم این پیغام می اومد که این صفحه وجود ندارد و باید با مدیر سایت تماس گرفته شود



[gadraj]

با سلام
استاد عزیز فایل های پیوست در پست قبلی نشان داده نمی شوند اگر براتون ممکنه یک بازبینی بفرمایید
راستی استاد شماتیکی از مدار اکو همراه دارید که همه قسمتها ( پری - تون - اکو و آمپلی فایر ) بر روی یک فیبر قرار داشته باشند . با تشکر

سلام :
لينك ها { فرمت و سايز فايل } اصلاح شد

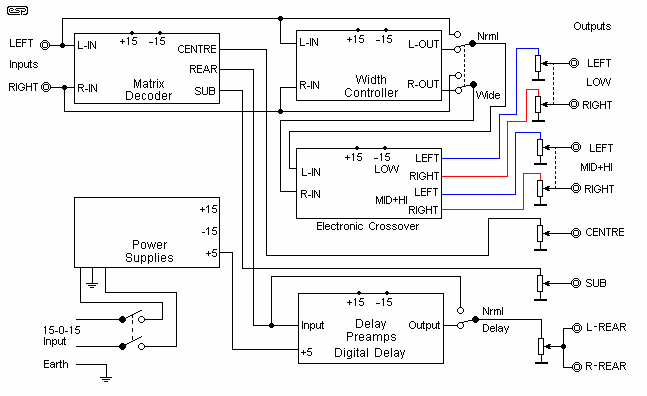

بلوك كامل درخواستي شما { موجود در ارشيو } را ميزارم ولي جزييات حذف شده و بايد پيدا و تكميل كنم .
سعي ميكنم بزودي ....
[hide] [/hide]
موفق باشيد .
