تاپيك پرسش و پاسخ در مورد آمپلیفایرها

[m.takhti]

با سلام خدمت اساتيد
يك آمپلي فاير تابا مدل ta_7360 هست كه ترانزيستورهاي tip41c آن به شدت داغ مي كند و مي سوزد چند بار آن را تعويض كردهام با خمير سيلي****** هم به هيد سينگ محكم كرده ام ولي نمي دانم چرا اينقدر داغ مي كند لطفا در صورت امكان راهنمايي بفرماييد.
ممنون

با سلام
ابتدا بگید آمپلی فایر شما از نوع پوش پول دار است یا خیر اگر پوش پولی است ترانزیستور بالانس سر وسط چوک درایور چک شود ومقاومتهای امیتر همین ترانزیستور هم تست شود



[gadraj]

با سلام خدمت اساتيد
يك آمپلي فاير تابا مدل ta_7360 هست كه ترانزيستورهاي tip41c آن به شدت داغ مي كند و مي سوزد چند بار آن را تعويض كردهام با خمير سيلي****** هم به هيد سينگ محكم كرده ام ولي نمي دانم چرا اينقدر داغ مي كند لطفا در صورت امكان راهنمايي بفرماييد.
ممنون

با سلام :
دوست عزيز با توجه به تعدد نقشه هاي امپلي فايرها بدون نقشه نميتوان دقيق راهنمايي كرد اگز نقشه داريد بزاريد تا بيشتر در خدمت باشيم .
معمولا داغ كردن اين ترانزيستورها كه در طبقه درايور قدرت مورد مصرف دارند
1 - ولتاژ تغذيه بيشتر از حد مجاز اين طبقه .(چك كنيد چند ولت داره ؟)
2 - نشتي و يا اتصال كوتاه در چوك درايور (در صورت استفاده از چوك )
3- خرابي خشگ شدن خازنهاي كوپلاژ الكتروليتي .
4- درصورتيكه ترامزيستورهاي خروجي تعويض شده امكان ناسازگاري و كشيدن بار بيش از حد مجاز از اين طبقه ميباشد بايد از نوع دقيق و جنس مرغوب استفاده شود و......
با تشكر .
موفق باشيد .



[reza388]

با سلام خدمت اساتيد
دوستان منظور از پوش پول و چوك درايور چيست؟
ممنون



[reza388]

با سلام
دوستان آيا مي شود به يك آمپلي فاير اكو وصل كرد لطفا در صورت امكان يك مدار اكو و نحوه نصب آن را قرار دهيد و آيا مدار آماده گير مياد قيمتش چنده؟
ممنون



[mohammad_an]

دوست عزیز عیب رو خودم برطرف کردم مرسی



[reza388]

با سلام
ابتدا بگید آمپلی فایر شما از نوع پوش پول دار است یا خیر اگر پوش پولی است ترانزیستور بالانس سر وسط چوک درایور چک شود ومقاومتهای امیتر همین ترانزیستور هم تست شود

با سلام
مقاومت سوخته بود عو ض كردم ولي متاسفنه صدا خفه هست از مقاومت پايين تر كه استفاده مي كنم صدا درست ميشه ولي ترانزيستور داغ مي كنه ممنون مي شم راهنمايي كنيد.



[reza388]

با سلام
آقاي شاتي زاده Service Manual بجاي سپاس حداقل يه راهنماي كوچولو مي كردي خيلي گيرم.
ممنون



[gadraj]

با سلام
مقاومت سوخته بود عو ض كردم ولي متاسفنه صدا خفه هست از مقاومت پايين تر كه استفاده مي كنم صدا درست ميشه ولي ترانزيستور داغ مي كنه ممنون مي شم راهنمايي كنيد.

با سلام :
دوست عزیز دلم میخاد تا رسیدن به نتیجه و رفع مشگلتون کامل راهنمایی کنم ولی اگر شما هم بجای ما بودین حتما می گفتین که : دوست عزیز با این اطلاعات کمی که گذاشتین نمیشه کاری از پیش برد کاملا توضیح بزارید و از قسمتی که مشگل دارید لااقل دستی نقشه ای تهیه و اپلود کنید تا بیشتر در خدمتون باشیم .
از خدمت تون سوال کردم چوک درایو داره یا نه پرسیدید چوک چیست ؟ درایور چیست ؟ .... لطفا مقالاتی در این زمینه که در همین تاپیک اپلود شده مراجعه نمایید .
با تشکر .
منتظر ......



[gadraj]

با سلام
دوستان آيا مي شود به يك آمپلي فاير اكو وصل كرد لطفا در صورت امكان يك مدار اكو و نحوه نصب آن را قرار دهيد و آيا مدار آماده گير مياد قيمتش چنده؟
ممنون

با سلام :
عزیزم اگر به تاپیک امپلیفایرهای قدرت صوتی همین بخش مراجعه نمایید (روی لینک کلیک کنید : http://www.irantk.ir/t441-3.html پاسخ سوال شما در پست های 2و 3 قبلا ارایه شده است مقاله فوق ( مدارات واسط چيست ؟) را مطالعه نمایید اگر مشگلی داشتید واضح بفرمایید تا در خدمت باشم .البته این مقاله هنوزتمام نشده و در حال تکمیل و اپدیت هست ولی فکر کنم براورد فعلی نیاز شما را دارد .مدار اماده هم در بازار موجود است ولی راجع به قیمت نمیتوان قطعی قیمت داد با توجه به تعدد این مدارات و به نسبت کیفیت شان و شرکت های تولید کننده قیمت های متفاوتی دارد که باید از نزدیک و با فروشنده ها تماس بگیرید .
با تشکر.
موفق باشید .



[reza388]

با سلام :
دوست عزیز دلم میخاد تا رسیدن به نتیجه و رفع مشگلتون کامل راهنمایی کنم ولی اگر شما هم بجای ما بودین حتما می گفتین که : دوست عزیز با این اطلاعات کمی که گذاشتین نمیشه کاری از پیش برد کاملا توضیح بزارید و از قسمتی که مشگل دارید لااقل دستی نقشه ای تهیه و اپلود کنید تا بیشتر در خدمتون باشیم .
از خدمت تون سوال کردم چوک درایو داره یا نه پرسیدید چوک چیست ؟ درایور چیست ؟ .... لطفا مقالاتی در این زمینه که در همین تاپیک اپلود شده مراجعه نمایید .
با تشکر .
منتظر ......

با سلام خدمت استاد ارجمند

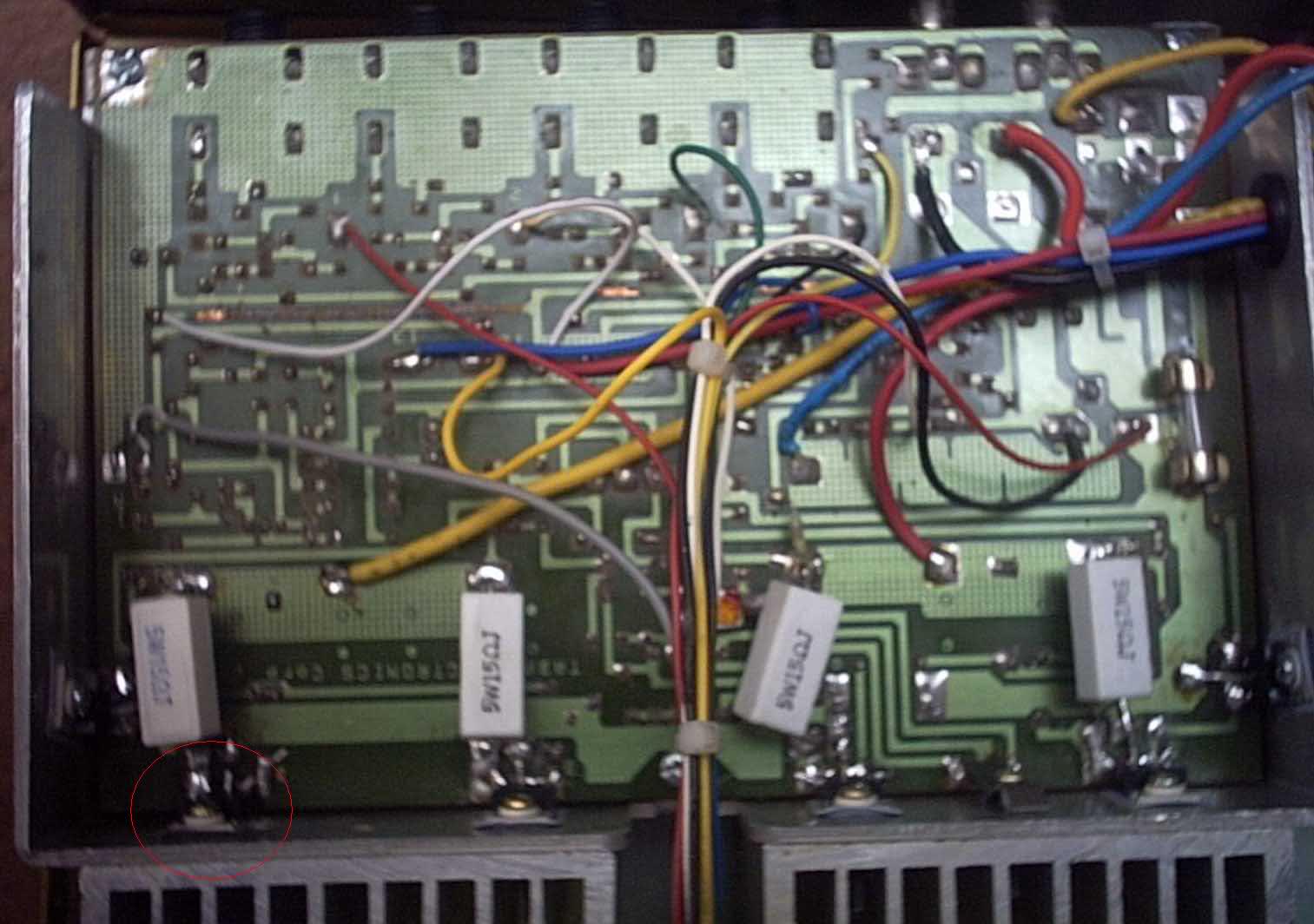

آمپلي فاير تابا مدل ta-7360 هست كه تصوير از ترانزيستوري كه داغ مي كند همراه با پشت برد آن گذاشته ام
http://tabaelectronic.com/products/ta-7360.php
