آموزشی: بسادگی ولتاژ منفی را از ولتاژ مثبت بگیرید

atmega88

کاربر
2014-02-06
110
244
درود

نگفتم بریج حذف بشه گفتم فقط خروجی بریج که به مدار تغذیه متصله قطع کنید و مدار مورد نظر برای تهیه ولتاژ منفی و بریج باشه یعنی کلیه قطعاتی که در مسیر جریان هست همچنان باشه.
دراینصورت با تحلیل شما آیا کماکان ولتاژ منفی تولید میشه یا نه ؟
بخش دوم پاسخ شما رو متوجه نشدم .
اما مسیر اول جریان شارژ c2را که کشیدید درسته و مسیر جریان دشارژ در c3 ناصحیحه که اگه پاسخ سوال را بدهید مشخص میشه.

سپاس


با حذف خروجی ولتاژ همچنان وجود دارد.
دلیل اینکه شکل دوم مشکل داره رو میفرمایید!؟


atmega88

کاربر
2014-02-06
110
244
درود

نگفتم بریج حذف بشه گفتم فقط خروجی بریج که به مدار تغذیه متصله قطع کنید و مدار مورد نظر برای تهیه ولتاژ منفی و بریج باشه یعنی کلیه قطعاتی که در مسیر جریان هست همچنان باشه.
دراینصورت با تحلیل شما آیا کماکان ولتاژ منفی تولید میشه یا نه ؟
بخش دوم پاسخ شما رو متوجه نشدم .
اما مسیر اول جریان شارژ c2را که کشیدید درسته و مسیر جریان دشارژ در c3 ناصحیحه که اگه پاسخ سوال را بدهید مشخص میشه.

سپاس

با حذف خروجی مدار همچنان ولتاژ رو میسازه.
دلیل اینکه سیکل دشارژ ایراد داره چیه؟

  • Like
واکنش‌ها[ی پسندها]: غزال

atmega88

کاربر
2014-02-06
110
244

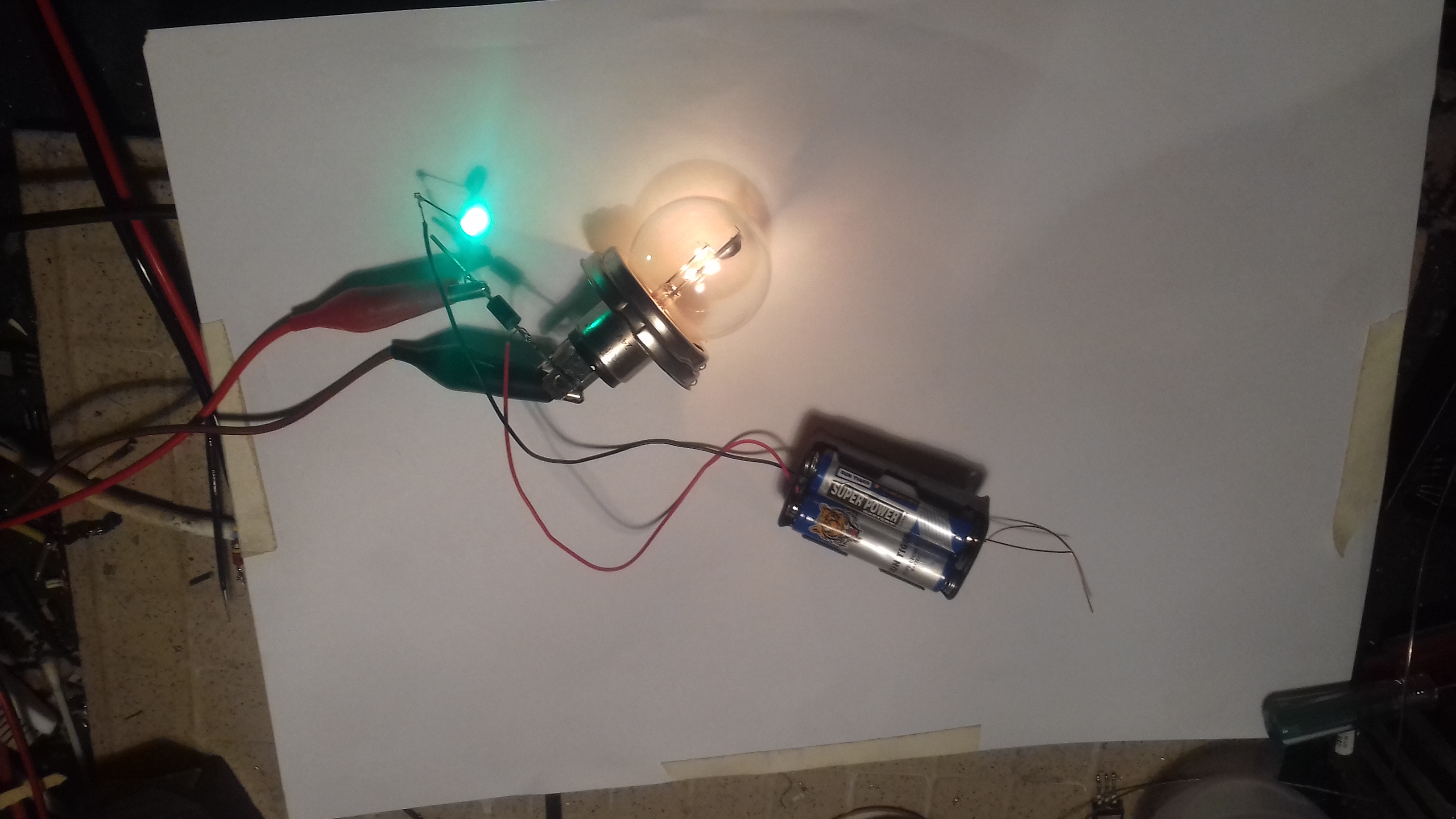

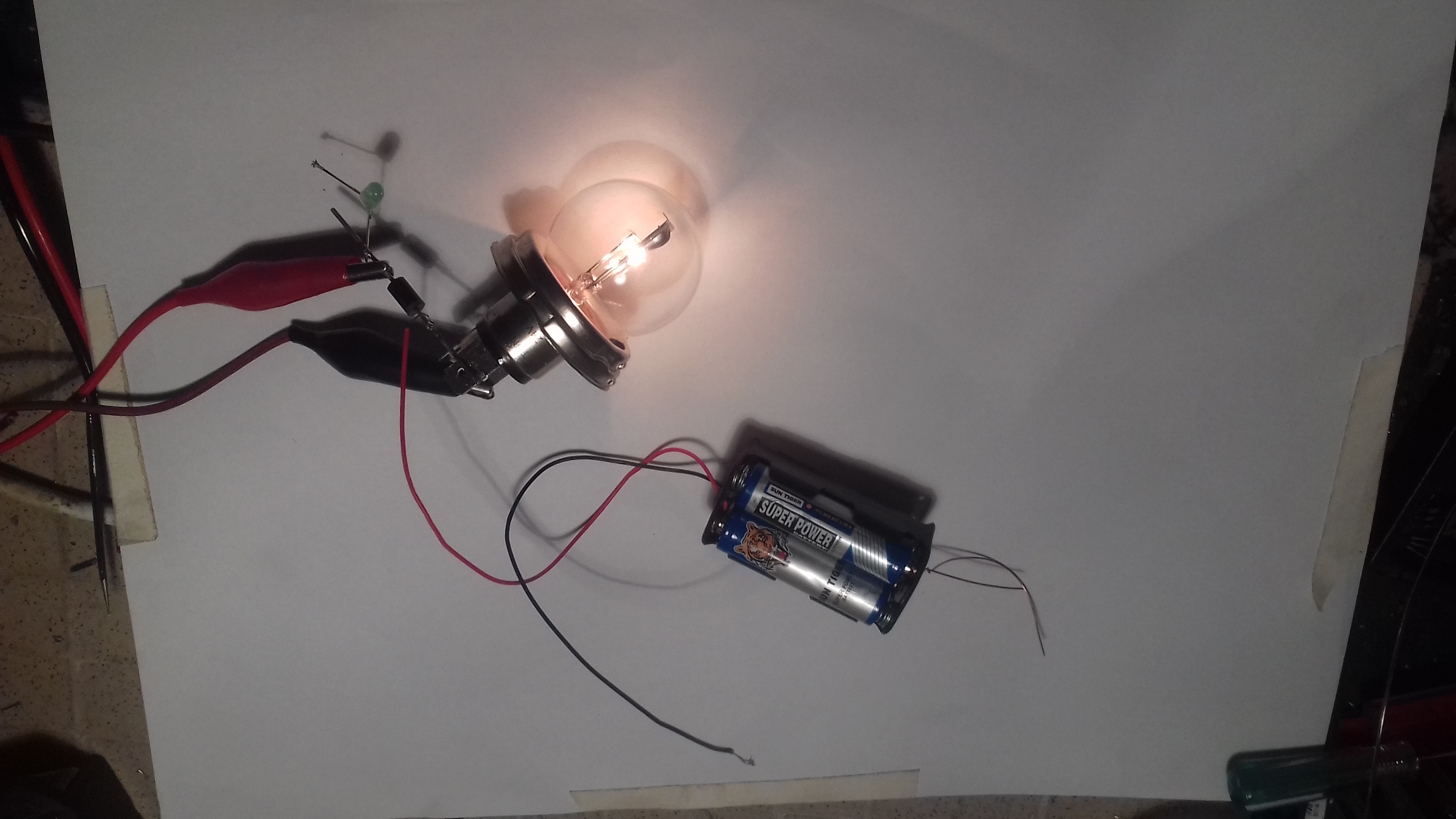

مشاهده فایل‌پیوست 161652مشاهده فایل‌پیوست 161651

سلام بر استاد عزیزم غزال ازمایش مدار را انجام دادم .که دیود در بایاس معکوس هم ال ای دی رو روشن کرد { پست 6} متشکرم.


بازم ربطی به اون موضوع نداره فلذا مدار شما این شکلی هست که زیر آپلود کردم با دقت نگاه کنید
http://https://drive.google.com/file/d/16BNI7H7VLeWTRiwm1VNrcQkkvvF8l8A7/view?usp=drivesdk


امیر سجاد

VIP+ افتخاری
کاربر +vip پلاس
2018-07-10
1,232
4,381
ایران
بازم ربطی به اون موضوع نداره فلذا مدار شما این شکلی هست که زیر آپلود کردم با دقت نگاه کنید
http://https://drive.google.com/file/d/16BNI7H7VLeWTRiwm1VNrcQkkvvF8l8A7/view?usp=drivesdk
سلام دوست خوبم من مدار پست 6 را تست کردم و عبور جریان معکوس از دیود و عکس های مدار رو بابت (تشکر از استاد خوبم غزال)


atmega88

کاربر
2014-02-06
110
244
سلام دوست خوبم من مدار پست 6 را تست کردم و عبور جریان معکوس از دیود و عکس های مدار رو بابت (تشکر از استاد خوبم غزال)

اصلا عبور جریان معکو*ی وجود نداره شکلی که آپلود کردم رو بی زحمت ببینید.


امیر سجاد

VIP+ افتخاری
کاربر +vip پلاس
2018-07-10
1,232
4,381
ایران
اصلا عبور جریان معکو*ی وجود نداره شکلی که آپلود کردم رو بی زحمت ببینید.

دوست عزیزم شکل مدار رو دقت کنیم در مدار که شما کشیدی هم لامپ روشن میشه و هم ال ای دی و با قطع لامپ ال ای دی روشن میمونه ولی در مدار پست 6 با قطع لامپ که جریان بیشتری دارد ال ای دی هم قطع میشه در حقیقت در بایاس معکوس ال ای دی روشن است ۲۰۱۹۱۲۲۳_۲۰۲۹۲۷.jpg

آخرین ویرایش:

atmega88

کاربر
2014-02-06
110
244

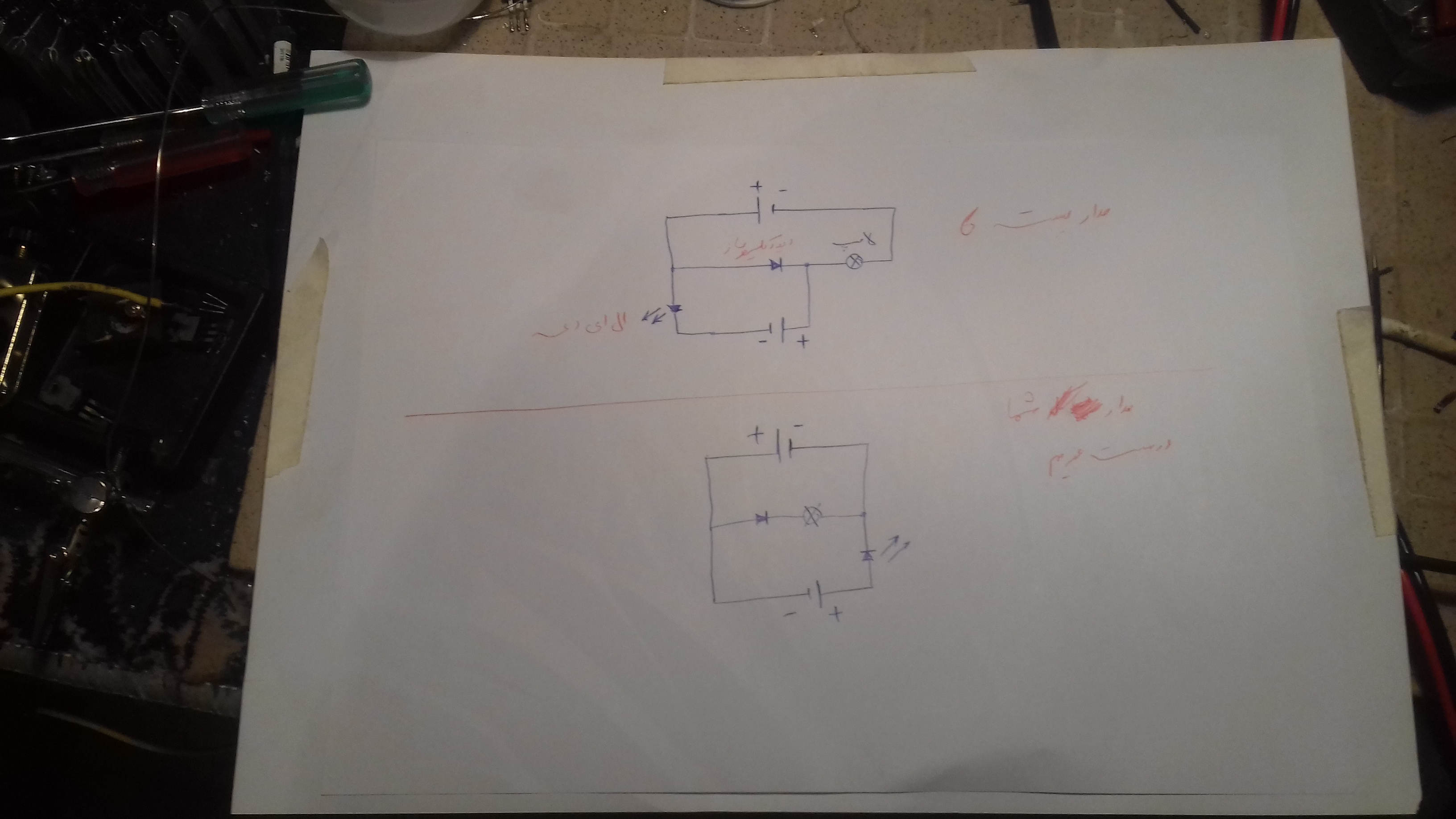

دوست عزیزم شکل مدار رو دقت کنیم در مدار که شما کشیدی هم لامپ روشن میشه و هم ال ای دی و با قطع لامپ ال ای دی روشن میمونه ولی در مدار پست 6 با قطع لامپ که جریان بیشتری دارد ال ای دی هم قطع میشه در حقیقت در بایاس معکوس ال ای دی روشن استمشاهده فایل‌پیوست 161653

مداری که من کشیدم با اون چیزی که شما برای من کشیدی فرق داره بازم میگم جریان معکو*یی وجود نداره و مسیر روشن شدن ال ای دی با لامپ و باتری سری شده و اگر لامپ رو جدا کنید مسیر عبور جریان ال ای دی رو قطع کردید.


غزال

Remembering
ناظم انجمن
2012-03-18
10,107
80,073
با حذف خروجی مدار همچنان ولتاژ رو میسازه.
دلیل اینکه سیکل دشارژ ایراد داره چیه؟

درود
برای اینکه ببینی تحلیلت درسته یا نه بسادگی مدار را با یک بریج و چند قطعه مونتاژ و تست کن اگه ولتاژ منفی در c3 تولید شد اعلام کن که قبول کنم.
بطوریکه اگر از بریج جریانی نکشی هیچ ولتاژی در c3 تولید نمیشه اما اگر تحلیل و مسیر دشارژ شما درست باشه ازآنجاکه هیچ ارتباطی با جریان بریج نداره لذا باید مستقلا ولتاژ منفی تولید کنه اما در عمل ببین که تولید نمیکنه زیرا تحلیل شما صحیح نیست.

ابتدا تجربه کن تا پس از آن با دلایل علمی برات اثبات کنم اشتباه میکنی.
و اگه حال نداری مونتاژ کنی و عملا تجربه کنی اعلام کن.

سپاس
