بسادگی سوختن بلندگوها را محال کنید

[غزال]

سلام
استاد عزیزم و همکاران خوبم . خازن ولتاژ DC را قطع میکنه و در تاپیک ها که استاد فرمودند که ولتاژ DC باعث سوختن سلف میشه و دلایل دیگر که در تاپیک ها استاد توضیح دادن. به نظرم دلیل دیگر هم میشه گفت که دو خازن و سلف (منظورم سیم پیچ بلند گو ) با هم سری میشه . ولتاژ روی هر سه قطعه تقسیم میشه . و ولتاژ روی بلندگو کمتر میشه .
متشکرم

درود

خازن مناسب در فرکانس صوتی شبیه سیم عمل میکنه و لذا موجب افت ولتاژ نمیشه و اگر موجب افت ولتاژ میشد بعنوان ضعف مطرح میگردید .

قراره این خازن اضافی فقط از سوختن بلندگو جلوگیری کنه (که غالبا بدلیل جریان dc میسوزه‌)
و نباید عامل تضعیف صدا و کاهش کیفیت باشه.

۱- باوجودیکه فیلترها بخشی از فرکانس را حذف میکنن. اما چرا این فیلتر ( خازن سری ) ، فرکانس مورد نظر ما را حذف نمیکنه ؟

۲- باوجودیکه در نقشه تقدیمی خازن c2 سری با بلندگو وجود داره و از ورود ولتاژ dc که از آمپلیفایر بسمت بلندگو هدایت میشه جلوگیری میکنه ، معذالک چرا لازم است یک خازن دیگه با بلندگو سری کنیم ؟
درغیراینصورت ممکنه بلندگو بسوزه .
درواقع باید ببینی این بلندگو در چه شرایطی میسوزه ؟
یا خازن c2 در چه شرایطی نمیتونه از صدمه بلندگوجلوگیری کنه ؟
( حتی اگر همه قطعات سالم باشند )

سپاس



[غزال]

درود

خازن مناسب در فرکانس صوتی شبیه سیم عمل میکنه و لذا موجب افت ولتاژ نمیشه و اگر موجب افت ولتاژ میشد بعنوان ضعف مطرح میگردید .

قراره این خازن اضافی فقط از سوختن بلندگو جلوگیری کنه (که غالبا بدلیل جریان dc میسوزه‌)
و نباید عامل تضعیف صدا و کاهش کیفیت باشه.

۱- باوجودیکه فیلترها بخشی از فرکانس را حذف میکنن. اما چرا این فیلتر ( خازن سری ) ، فرکانس مورد نظر ما را حذف نمیکنه ؟

۲- باوجودیکه در نقشه تقدیمی خازن c2 سری با بلندگو وجود داره و از ورود ولتاژ dc که از آمپلیفایر بسمت بلندگو هدایت میشه جلوگیری میکنه ، معذالک چرا لازم است یک خازن دیگه با بلندگو سری کنیم ؟
درغیراینصورت ممکنه بلندگو بسوزه .
درواقع باید ببینی این بلندگو در چه شرایطی میسوزه ؟
یا خازن c2 در چه شرایطی نمیتونه از صدمه بلندگوجلوگیری کنه ؟
( حتی اگر همه قطعات سالم باشند )

سپاس

درود
۱- باوجودیکه فیلترها بخشی از فرکانس‌ها را حذف میکنن. اما چرا این فیلتر ( خازن سری ) ، فرکانس های مورد نظر ما را حذف نمیکنه ؟

پاسخ :

گوش انسان قادر به شنیدن تمامی فرکانس ها نیست و با انتخاب خازن بزرگ و مناسب ، کلیه فرکانس هایی که در محدوده شنوایی انسان قرار دارد از آن عبور کرده و به بلندگو هدایت میشود اگرچه موجب حذف برخی از فرکانس های بسیار پایین میگردد که برای انسان اهمیتی نداره و به آنها نیاز نداریم.
و اساسا به سود ما هم هست که از خازن عبور نکند زیرا بی جهت انرژی تلف نمیشود .

به همین علت که خازن c2 سری با بلندگو ، از عبور هیچیک از فرکانس های مورد نظرمان جلوگیری نمیکنه لذا در طراحی ‌پیوست نیز استفاده شده .

حالا سوال دوم را شما پاسخ دهید .

سپاس

مشاهده فایل‌پیوست 189834



[امیر سجاد]

درود
۱- باوجودیکه فیلترها بخشی از فرکانس‌ها را حذف میکنن. اما چرا این فیلتر ( خازن سری ) ، فرکانس های مورد نظر ما را حذف نمیکنه ؟

پاسخ :

گوش انسان قادر به شنیدن تمامی فرکانس ها نیست و با انتخاب خازن بزرگ و مناسب ، کلیه فرکانس هایی که در محدوده شنوایی انسان قرار دارد از آن عبور کرده و به بلندگو هدایت میشود اگرچه موجب حذف برخی از فرکانس های بسیار پایین میگردد که برای انسان اهمیتی نداره و به آنها نیاز نداریم.
و اساسا به سود ما هم هست که از خازن عبور نکند زیرا بی جهت انرژی تلف نمیشود .

به همین علت که خازن c2 سری با بلندگو ، از عبور هیچیک از فرکانس های مورد نظرمان جلوگیری نمیکنه لذا در طراحی ‌پیوست نیز استفاده شده .

حالا سوال دوم را شما پاسخ دهید .

سپاس

مشاهده فایل‌پیوست 189834

سلام
استاد عزیز و همکاران خوبم . به لطف خداوند روز خوب و باشکوهی داشته باشید.

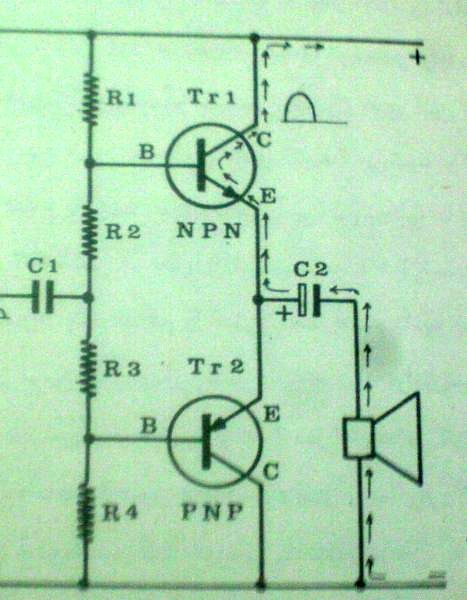

وقتی ترانزیستور TR1 روشن است . وظیفه خازن C2 مانع عبور DC و شارژ خازن است . و ترانزیستور TR2 روشن میشه خازن به عنوان باطری یا منبع تغذیه عمل میکنه که خازن سری شده وظیفه مسدود کردن DC را دارد .در صورت نبودن خازن سری ولناژ dc خازن c2 در مواقعی ( بیس ترانزیستور TR2 کمترین تحریک را دارد) به سیم پیچ بلندگو میرسه و با عث سوختن سیم پیچ بشه.
متشکرم



[ساخر]

با سلام
احتمالا خازن محافظ باید بی پلار باشد و با افزودن یک خازن دیگر این امر محقق می شود و یا اگر خازن پلاریته استفاده میشود قطبیت خازن نسبت به بلند گو رعایت شود.
با تشکر



[غزال]

با سلام
احتمالا خازن محافظ باید بی پلار باشد و با افزودن یک خازن دیگر این امر محقق می شود و یا اگر خازن پلاریته استفاده میشود قطبیت خازن نسبت به بلند گو رعایت شود.
با تشکر

درود

خازن c2 توسط تولید کننده نصب میشه و ایرادی نداره.
اما در مواردی نمیتونه از سوختن بلندگو جلوگیری کنه .
به همین علت خودمان خازن دیگری اضافه میکنیم که هیچوقت بلندگو نسوزه.

راهنمایی

اگر پاسخ سوال زیر را پیدا کنید درواقع پاسخ سوال دوم را پیدا کرده‌اید.

بلندگو بدون خازن اضافی چطور میسوزه؟

سپاس



[غزال]

درود

خازن c2 توسط تولید کننده نصب میشه و ایرادی نداره.
اما در مواردی نمیتونه از سوختن بلندگو جلوگیری کنه .
به همین علت خودمان خازن دیگری اضافه میکنیم که هیچوقت بلندگو نسوزه.

راهنمایی

اگر پاسخ سوال زیر را پیدا کنید درواقع پاسخ سوال دوم را پیدا کرده‌اید.

بلندگو بدون خازن اضافی چطور میسوزه؟

سپاس

راهنمایی نهایی

مادامیکه بلندگو در نقشه پیوست به آمپلیفایر متصل باشه نمیسوزه و در این حالت نیاز به خازن اضافی نداره .


سپاس


مشاهده فایل‌پیوست 189834



[محمدزادهmmh]

تحلیل استاد غزال مانند همیشه بسیار شیوا و مفید بود
با آرزوی بهترین ها برای شما استاد مهربان



[امیر سجاد]

سلام
کسی اطلاعاتی در مورد این مدار نداره ؟
متشکرم



[امیر سجاد]

راهنمایی نهایی

مادامیکه بلندگو در نقشه پیوست به آمپلیفایر متصل باشه نمیسوزه و در این حالت نیاز به خازن اضافی نداره .


سپاس


مشاهده فایل‌پیوست 189834

سلام
شاید سلف ( بوبین بلندگو ) در موقع قطع آمپلی فایر . باعث سوختن بلندگو میشه؟
متشکرم



[~modern~]

با سلام
اینکه استاد میفرمایند مدار بصورت تجربی تست شده صحیح است اما شرایط تست هم اهمیت داره
به نظر بنده مدار ارایه شده بصورت کلی برای آمپلی فایر های با توان ضعیف و متوسط زیر ۳۰ وات کاربردی هست
اما برای توان های بالاتر دوتا مشکل خودنمایی خواهند کرد

۱- در آمپلیفایر های با تغذیه متقارن خازن باید الزاما و حتما بایپلار باشد که من با مطالعه این ۸ صفحه فقط یک کامنت دیدم که اشاره کرده باشد فکر کنم جناب خادم بودن
حالا درنظر بگیرید مثلا یک خازن بایپلار مثلا۶۸۰۰ میکرو ۱۰۰ ولت میتونه چه ابعاد و قیمتی داشته باشه
۲- مساله esr هست که برای آمپلی فایر های خودرویی با امپدانس خروجی ۲ اهم قابل تشخیص هست و بصورت کلی قابل استفاده نیست
اما همونطور که در ابتدا عرض کردم
بصورت کلی در اکثر موارد کاربرد های معمول مدار ارائه شده قابل استفاده هست
تشکر از جناب غزال که هم استانی مون هستن و مدتهاست از اطلاعاتشون استفاده میکنم
