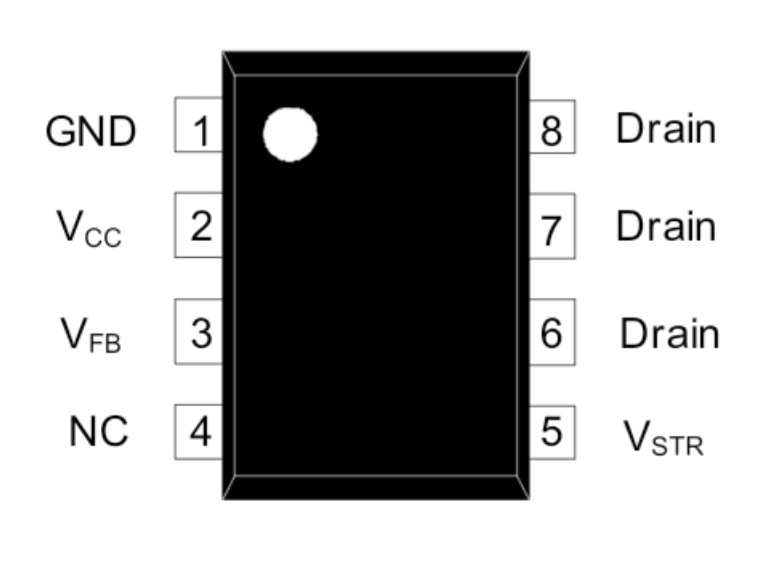

پایه های fsq100 به شکل زیر است پایه ی Vstr چیست؟ آیا مشکلی ایجاد نمیکند؟
پیوستها
-
28.4 کیلوبایت بازدیدها: 56
سلام و عرض ادب

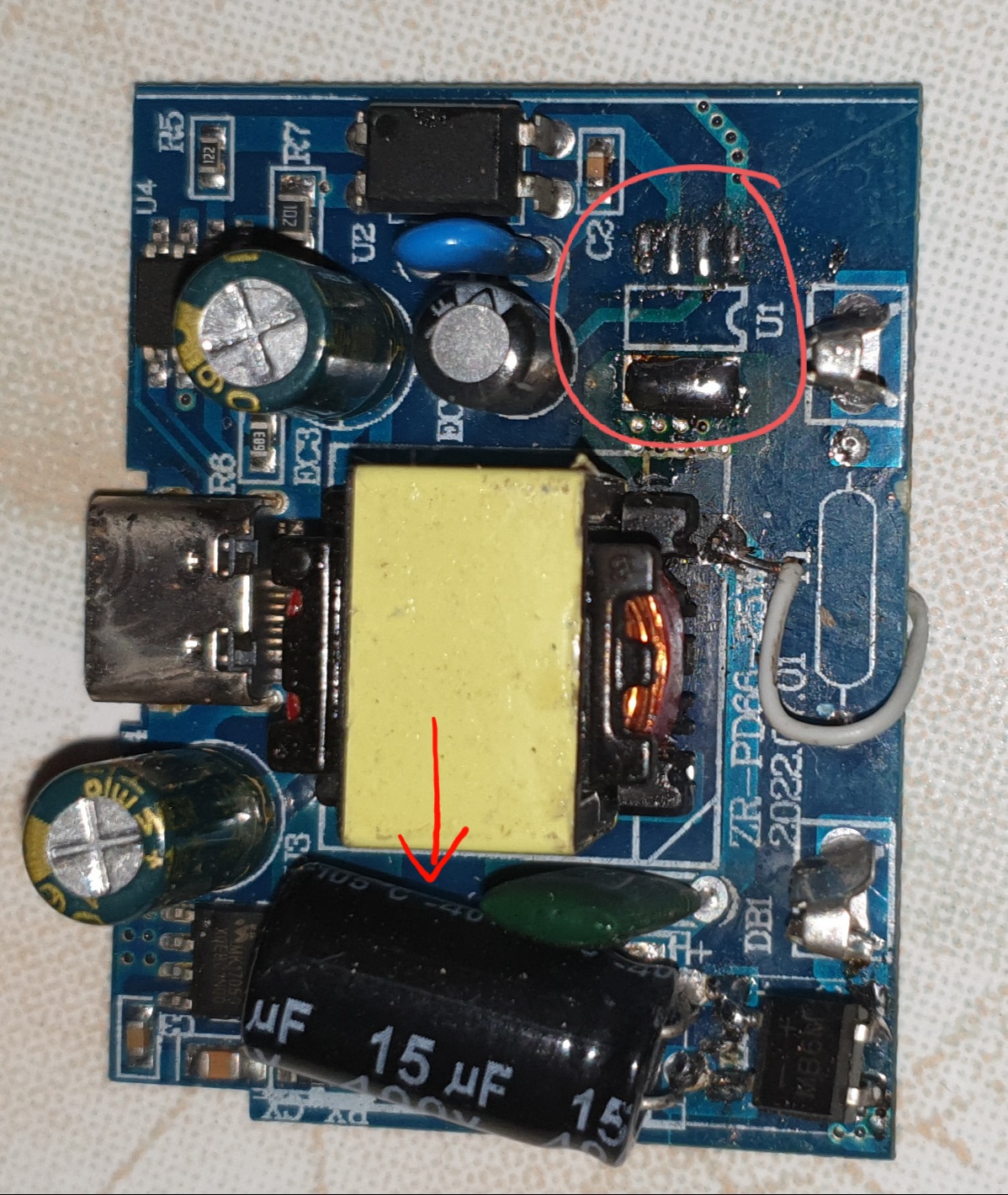

پایه های ای سی طبق شکل زیر رفته اند، لطفاً اعلام فرمایید ای سی مشابه آن fsq100 خواهد بود؟
این آیسی نوع smd هست فکر نکنم در فروشگاه و سایتا موجود باشه و اینکه اگر پیدا کردن میتونه جایگزین بشه فقط پایه 5 نباید به درین ارتباط پیدا کنه بر طبق نقشه پبش بره مدار راه می افته ...مسائل در تعمیرات مهمه درسته این یک شارژ فکستنی هست و ارزش مادی نداشته باشه ولی همین آیسی میتونه تغذیه یک دستگاه گران قیمتی رو عهده دار باشه اون وقت چی ؟؟ از تعمیر و تغذیه این برد چند میلیونی باید غافل یا بیخیال شد ؟..سلام
باید به این نکته توجه فرمایید که آیسی شارژر شما FSQ100 و یا نمونههای ارایه شده در ذیل نیست و نمونه دقیق آیسی شارژر شما در جداول انجمن و یا سایتهای خارجی مشاهده نشد. اما به نظر میرسد میتوانید با توجه به مطالب ارایه شده؛ یکی از این نمونهها را جایگزین کنید.
ضمن اینکه میبایست به توان خروجی آیسیهای ذکر شده نیز دقت فرمایید.
با توجه به تصویر ارسالی شما، همانطور که جناب @electronium فرمودند؛ نزدیکترین آیسی FSQ100 و همچنین آیسیهای ذیل است.

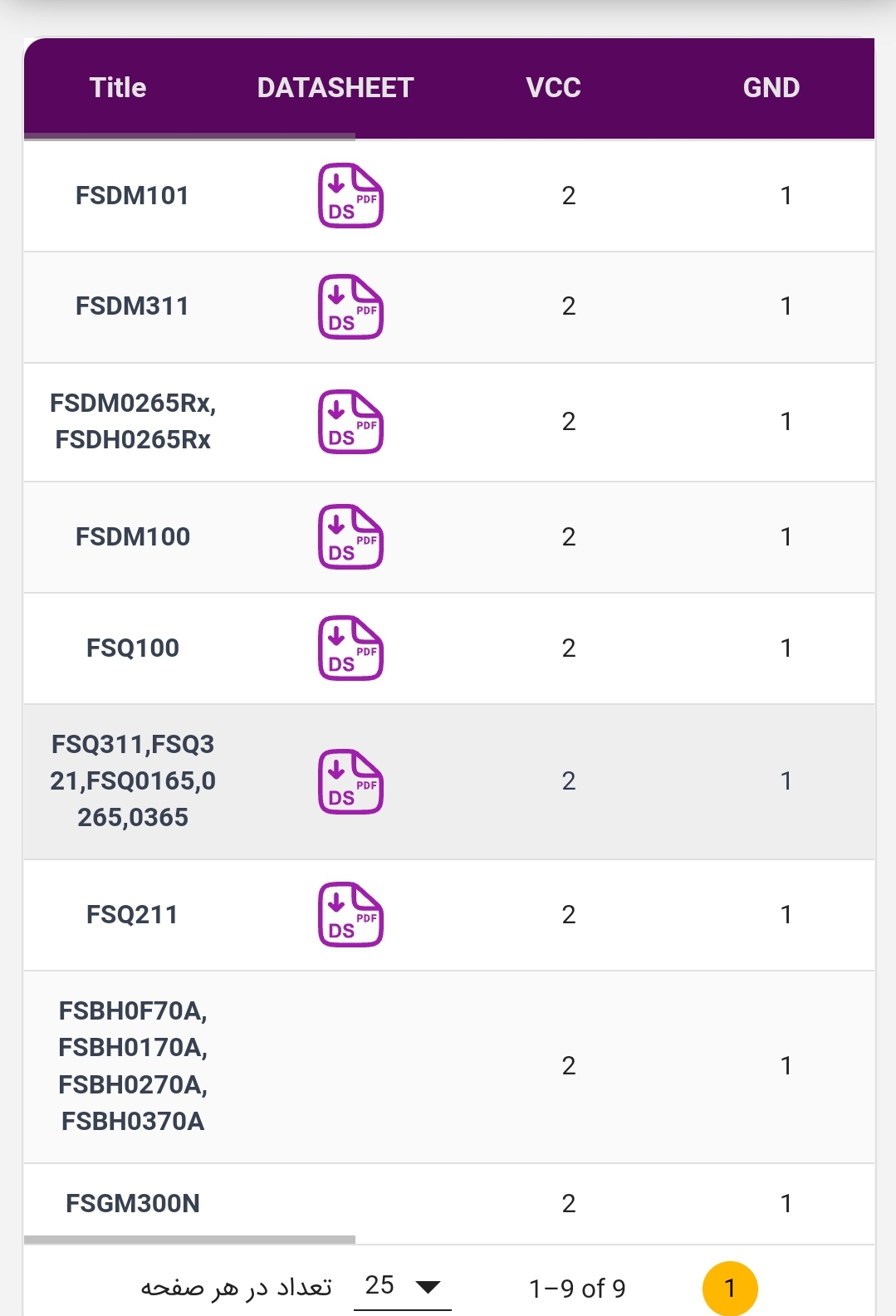

مشاهده فایلپیوست 209534
لیکن همانطور که خود شما نیز به درستی اشاره کردید؛ این آیسیها در مورد پایه ۵ با نمونه شما اختلاف دارند.
لذا پس از دریافت نظر همکاران نسبت به اجرای مواردی که ذکر میشود اقدام فرمایید.
برخلاف آیسی شما که پایههای ۵ تا ۸ درین است؛ طبق دیتاشیت، پایه ۵ همهی آسیهای بالا Vstr بوده و میبایست بصورت مستقیم به پایه مثبت خازن صافی 15uF 400V وصل شوند.
لذا می بایست بنجو مناسب پایه پنج را از روی برد بلند کرده و آن را مستقیما به پایه مثبت خازن یاد شده متصل فرمایید.

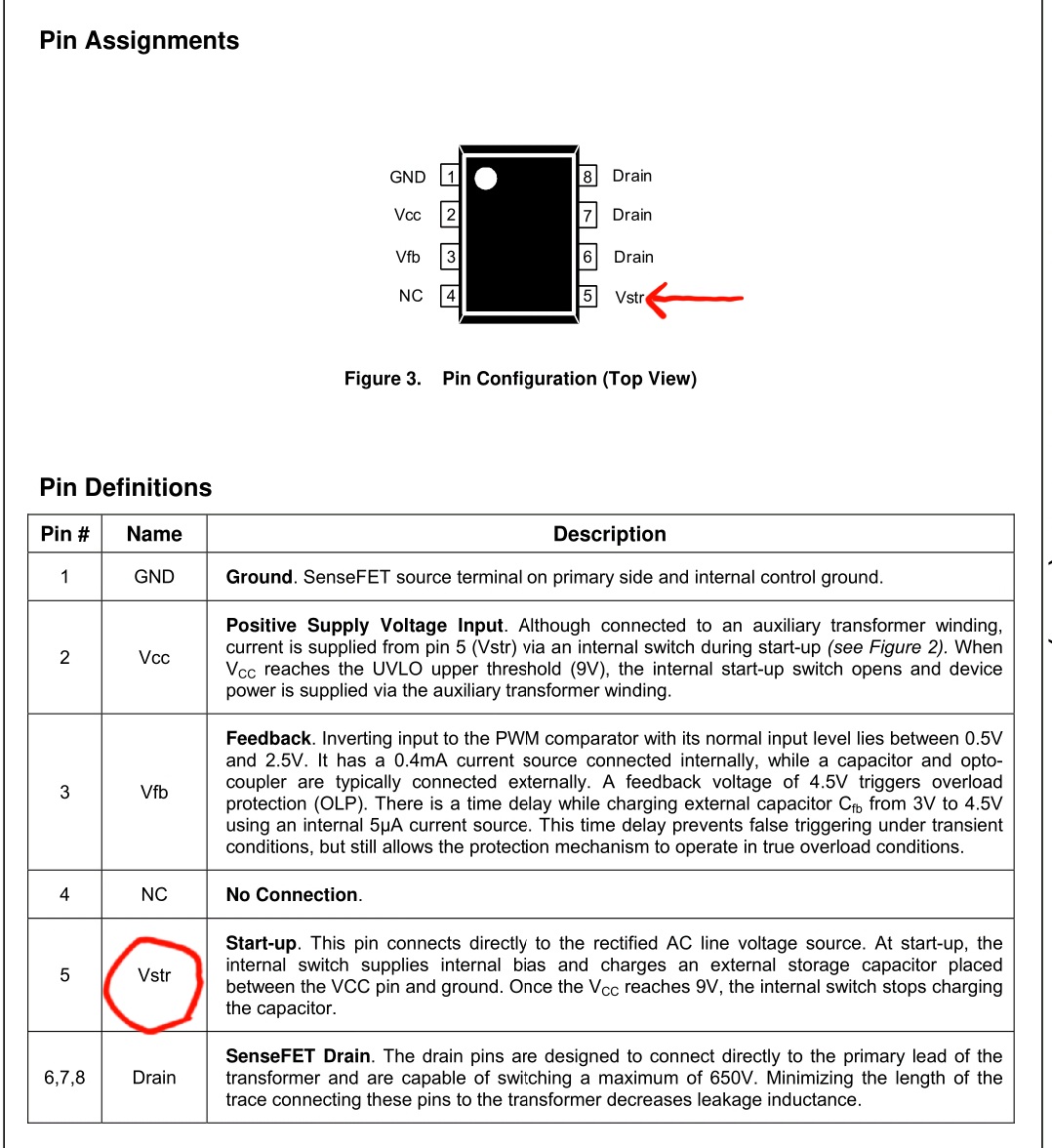

مشاهده فایلپیوست 209535

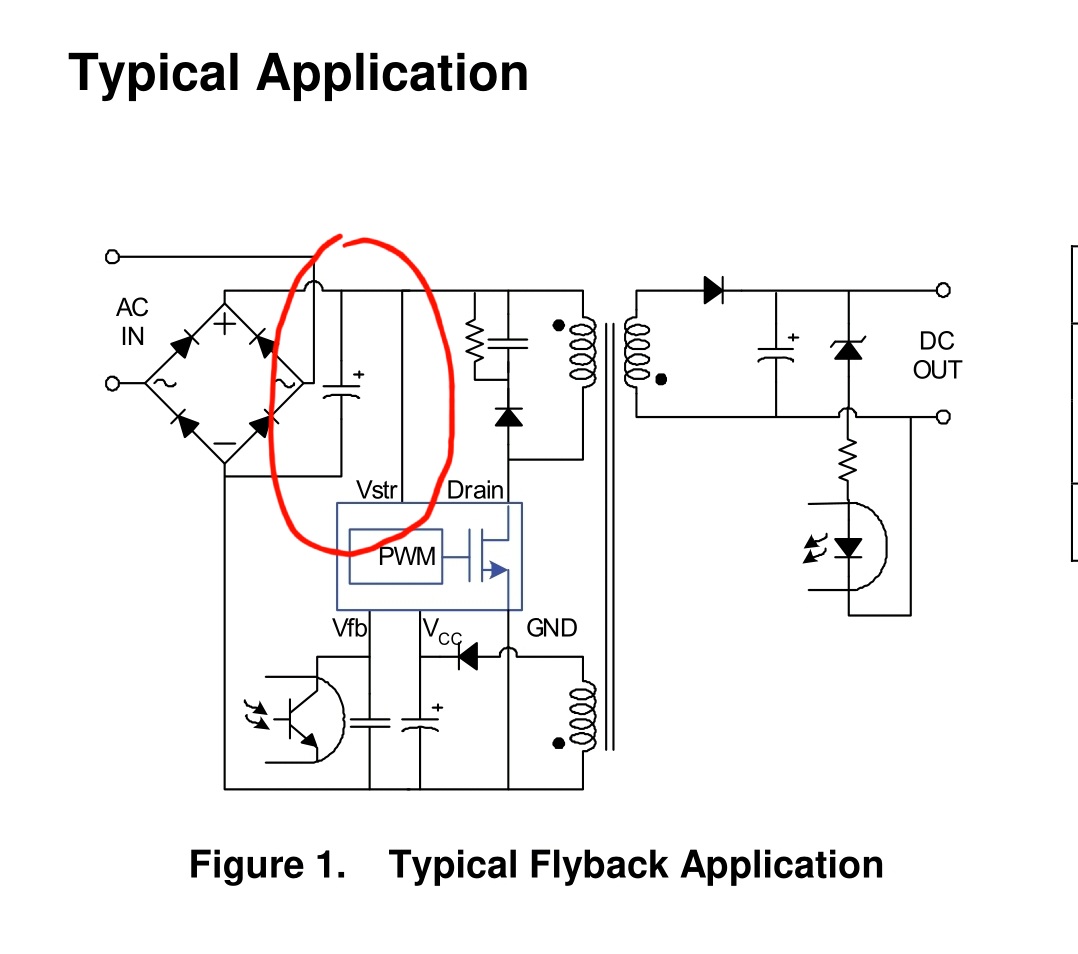

مشاهده فایلپیوست 209536
دیتاشیت FSQ100 پیوست شد.
با تشکر از پاسخ خوب و کاملتونسلام
باید به این نکته توجه فرمایید که آیسی شارژر شما FSQ100 و یا نمونههای ارایه شده در ذیل نیست و نمونه دقیق آیسی شارژر شما در جداول انجمن و یا سایتهای خارجی مشاهده نشد. اما به نظر میرسد میتوانید با توجه به مطالب ارایه شده؛ یکی از این نمونهها را جایگزین کنید.
ضمن اینکه میبایست به توان خروجی آیسیهای ذکر شده نیز دقت فرمایید.
با توجه به تصویر ارسالی شما، همانطور که جناب @electronium فرمودند؛ نزدیکترین آیسی FSQ100 و همچنین آیسیهای ذیل است.
مشاهده فایلپیوست 209534
لیکن همانطور که خود شما نیز به درستی اشاره کردید؛ این آیسیها در مورد پایه ۵ با نمونه شما اختلاف دارند.
لذا پس از دریافت نظر همکاران نسبت به اجرای مواردی که ذکر میشود اقدام فرمایید.
برخلاف آیسی شما که پایههای ۵ تا ۸ درین است؛ طبق دیتاشیت، پایه ۵ همهی آسیهای بالا Vstr بوده و میبایست بصورت مستقیم به پایه مثبت خازن صافی 15uF 400V وصل شوند.
لذا می بایست بنجو مناسب پایه پنج را از روی برد بلند کرده و آن را مستقیما به پایه مثبت خازن یاد شده متصل فرمایید.
مشاهده فایلپیوست 209535
مشاهده فایلپیوست 209536
دیتاشیت FSQ100 پیوست شد.
با سلام و درود،دوستان یک سوالی که خیلی ذهن منو مشغول کرده

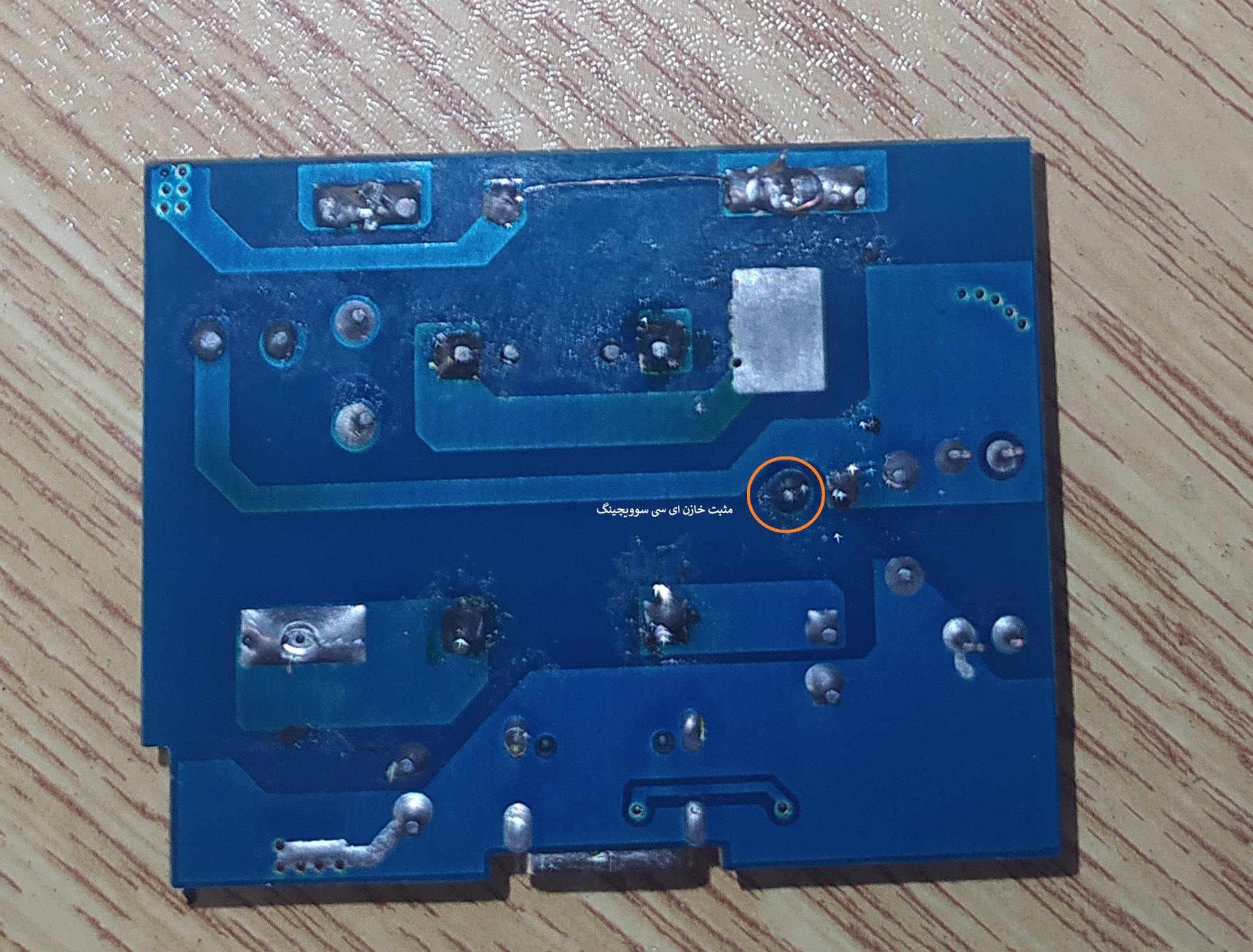

برق پایه VCC ای سی سوویچینگ چگونه تامین میشود؟ طبق عکس پایه VCC مستقیم فقط به مثبت خازن رفته است! ( خط زرد رنگ داخل عکس )
دوستان یک سوالی که خیلی ذهن منو مشغول کرده
برق پایه VCC ای سی سوویچینگ چگونه تامین میشود؟ طبق عکس پایه VCC مستقیم فقط به مثبت خازن رفته است! ( خط زرد رنگ داخل عکس )
تا زمانی که ای سی روشن نشده ، چجوری میخواد از درین تغذیه بگیره؟ این ای سی اصلا برق راه اندازی هم نداره فقط یک پایه vcc داره خیلی عجیبهبا سلام و درود،
در برخی از آیسی های سویچینگ ، یک مقاومت درونی درین رو به VCC وصل میکنه و تغذیه آیسی از این طریق تامین میشه.
وقتی آیسی روشن نشده، در درین ۳۰۰ ولت وجود داره ، که از طریق مقاومت مذکور به VCC وصل میشه و باعث شارژ شدن خازن متصل به VCC و شروع به کار آیسی میشه.تا زمانی که ای سی روشن نشده ، چجوری میخواد از درین تغذیه بگیره؟ این ای سی اصلا برق راه اندازی هم نداره فقط یک پایه vcc داره خیلی عجیبه
