ایراد در تغذیه سویچینگ اینورتر صبا اکتریک

[Milad Tavana]

سلام خدمت استاد غزال گرامی
همانطور که عرض کردم دستگاه مربوطه ، از نوع سه طبقه می باشد
که در حال حاضر فقط طبقه اصلی (برد بالا) پیشم هستش
و فقط 310 ولت رو از سر خازن صافی تغذیه یک گیرنده دیجیتال(جهت اطمینان بیشتر اولیه چاپر گیرنده دیجیتال رو کلا قطع کردم) گرفتم
بازهم تست کردم و اسکوپ رو حتی المقدور از برد اصلی دور کردم
نتیجه تغییر چندانی نکرد
ضمنا پروب رو به هر دو سر ثانویه ، کامل وصل کردم (از نظر اتصال)
در این مدل فقط ثانویه ای که دارای 30 دور می باشد استفاده شده است و آن یکی که 15 دور هستش به هیچ وجه استفاده نشده است
بازهم تستی لازم باشه در خدمتم(امروز یک دستگاه تعمیری از همین مدل برام اومده ARVA)
با سپاس



[غزال]

سلام خدمت استاد غزال گرامی
همانطور که عرض کردم دستگاه مربوطه ، از نوع سه طبقه می باشد
که در حال حاضر فقط طبقه اصلی (برد بالا) پیشم هستش
و فقط 310 ولت رو از سر خازن صافی تغذیه یک گیرنده دیجیتال(جهت اطمینان بیشتر اولیه چاپر گیرنده دیجیتال رو کلا قطع کردم) گرفتم
بازهم تست کردم و اسکوپ رو حتی المقدور از برد اصلی دور کردم
نتیجه تغییر چندانی نکرد
ضمنا پروب رو به هر دو سر ثانویه ، کامل وصل کردم (از نظر اتصال)
در این مدل فقط ثانویه ای که دارای 30 دور می باشد استفاده شده است و آن یکی که 15 دور هستش به هیچ وجه استفاده نشده است
بازهم تستی لازم باشه در خدمتم(امروز یک دستگاه تعمیری از همین مدل برام اومده ARVA)
با سپاس

سلام

عزیزم خیلی شرمنده و لطف کردی
فرکانس 160 کیلو نه تنها با تعداد دور سیم های ترانس تغذیه 24 ولت بلکه با کاربرد آن تناقض داره
این موضوع هر لحظه عجیب تر و جالب تر میشه ولی بالاخره روشن میشه.
جناب توانای عزیز آیا قاب اسکوپ شما غیر فلزی است ؟

اگر دیگر دوستان و همکاران عزیز دستگاهی دراختیار دارند که از تعداد دور ترانس 24 ولت آن مطمئن هستند درصورت امکان فرکانس ثانویه 24 ولت را ملاحظه و اعلام فرمایند .

سپاس



[Milad Tavana]

سلامی دوباره خدمت استاد غزال گرامی
آیا قاب اسکوپ شما غیر فلزی است ؟ ظاهرا روبرو و پشت آن پلاستیکی بوده ولی قاب اصلی پایین و بالا و چپ و راست فلزی می باشد(لطفا به آهنربا در عکس دقت کنید)

با سپاس



[غزال]

سلامی دوباره خدمت استاد غزال گرامی
آیا قاب اسکوپ شما غیر فلزی است ؟ ظاهرا روبرو و پشت آن پلاستیکی بوده ولی قاب اصلی پایین و بالا و چپ و راست فلزی می باشد(لطفا به آهنربا در عکس دقت کنید)

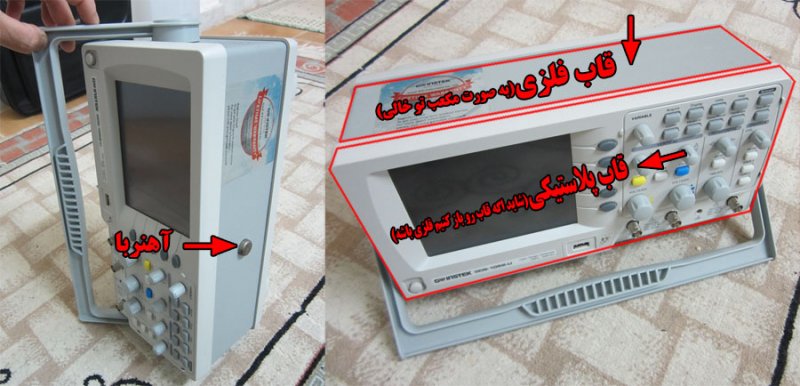

مشاهده فایل‌پیوست 104488
با سپاس

سلام

اگر دریافت فضایی موجب گمراهی اسکوپ نباشه قطعا یکی از هارمونی ها موجب فریب اسکوپ شده
اساسا دستگاه جوش موجب آلودگی شدید فضای اطراف میشه و بسادگی وارد این اسکوپ های دیجیتال میشه که شیلد خوبی هم ندارن و تفکیک هارمونی ها هم در آنها دشواره

مزیت و قابلیتهای آنالوگ نسبت به دیجیتال در این موارد بارز میشه

سپاس



[bstar]

باسلام

آیا مطمئنی شکل موج ثانویه ترانس 24 (قبل از دیود ) است ؟
اگر اینطور باشه مافوق عجیب میشه

ازآنجاکه سیگنال طبقه قدرت دسنگاه جوش خیلی پر قدرته و بسادگی از طریق فضا به اسکوپ و پروب القا میشه بویژه که اسکوپ شما دیجیتاله و احتمالا قاب فلزی نداره

لذا لطفا اسکوپ را حتی المقدور از دستگاه دورتر کن و از اتصال پروب ها خصوصا پروب گراند مطمئن شو بطوریکه دو سر پروب را به دو سر ثانویه ترانس 24 ولت متصل کن و از برقراری اتصال کامل مطمئن شو و فرکانس را اعلام کن.

جناب غزال در صورت امکان به چه علتی فرکانس قسمت ثانویه تغذیه سویچینگ مهم میباشد ؟
ایا نمیتوان از طریق پایه گیت ماسفت فرکانس سویچ را مشاهده نمود ؟



[bstar]

با سلام
جناب توانا ولتاژ خروجی قسمت 24 ولت چقدر میباشد ؟



[غزال]

باسلام

جناب غزال در صورت امکان به چه علتی فرکانس قسمت ثانویه تغذیه سویچینگ مهم میباشد ؟
ایا نمیتوان از طریق پایه گیت ماسفت فرکانس سویچ را مشاهده نمود ؟

سلام

بله میشه اما سیگنال گیت متفاوت با شکل موج ترانسه و میخوام فرم شکل موج ترانس را هم بدونم
هرچند فرکانس ها یکی هستند ولی بقرار معلوم با این اسکوپ مشخص نمیشه و شدیدا متاثر از بقیه بخش ها است

بویژه که منبع سیگنال گیت ضعیف تره و لذا احتمال بدتر شدن سیگنال به نویز را تقویت میکنه و البته تستش ضرر نداره

اگر دستگاه در دسترس من بود اولا اسکوپ مطمئن آنالوگ دارم ثانیا سیگنال های مزاحم را حذف میکردم و خلاصه حلش میکردم و البته به تعمیرگاهم سپردم که این مدل اومد باخبرم کنن ببینم نکته این معما چیه ؟

سپاس



[Milad Tavana]

سلام خدمت استاد غزال عزیز
امروز شکل موج و فرکانس ثانویه ترانس 24 ولت رو گرفتم(دستگاه سالم و کامل بود) به شرح زیر هستش

فقط شکل موج مدام تغییر میکرد(واسه همین دوتا عکس گذاشتم)
بعد فقط فیش 310 ولت مربوط به قسمت ترانس 24 ولت رو جا زدم که بعد از روشن کردن دستگاه(فقط برد بالایی وصل بود) همان فرکانس و شکل موج ظاهر شد (شکل زیر)


دوباره همه فیشها رو جا زدم و مجددا شکل موج و فرکانس دستگاه رو گرفتم که دقیقا مانند دو عکس اول همین پست بود
نمی دونم چرا این اتفاق می افته؟!
در پاسخ دوست عزیزمونBastar
که فرمودند جناب توانا ولتاژ خروجی قسمت 24 ولت چقدر میباشد ؟
حدود 25 یا 26 ولت هستش
با تشکر



[غزال]

سلام خدمت استاد غزال عزیز
امروز شکل موج و فرکانس ثانویه ترانس 24 ولت رو گرفتم(دستگاه سالم و کامل بود) به شرح زیر هستش

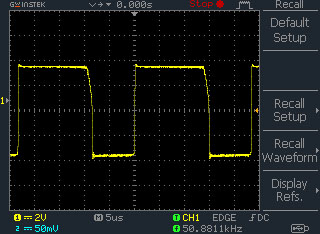

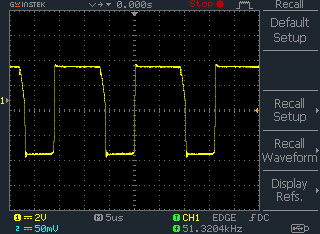

مشاهده فایل‌پیوست 104526مشاهده فایل‌پیوست 104527
فقط شکل موج مدام تغییر میکرد(واسه همین دوتا عکس گذاشتم)
بعد فقط فیش 310 ولت مربوط به قسمت ترانس 24 ولت رو جا زدم که بعد از روشن کردن دستگاه(فقط برد بالایی وصل بود) همان فرکانس و شکل موج ظاهر شد (شکل زیر)

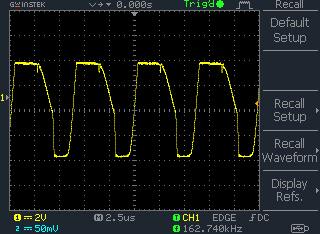

مشاهده فایل‌پیوست 104529

دوباره همه فیشها رو جا زدم و مجددا شکل موج و فرکانس دستگاه رو گرفتم که دقیقا مانند دو عکس اول همین پست بود
نمی دونم چرا این اتفاق می افته؟!
در پاسخ دوست عزیزمونBastar
که فرمودند جناب توانا ولتاژ خروجی قسمت 24 ولت چقدر میباشد ؟
حدود 25 یا 26 ولت هستش
با تشکر

سلام

با توجه به اینکه فرکانس 50 تا 160 کیلو در ثانویه می بینی و ازآنجاکه

اولا تغییر فرکانس در این محدوده قابل قبول نیست
ثانیا در بی باری فرکانس 3 برابر می بینی و بکلی مغایر با اصول علمی است و درواقع برعکس عمل میکنه یعنی وقتی باری نمیکشی باید ولتاژ 24 ولت را چند برابر کنه که مغایر با نیاز و مغایر با حقایقه

لذا بدون تردید نویز های نامرتبطی وارد اسکوپ میشه
این پدیده گاها در اسکوپ آنالوگ هم اتفاق می افته ولی فوق العاده کمتر مضافا که غالبا فرکانس های مختلف دریافتی در آنالوگ قابل تفکیکه
و همچنین تاثیر نویز در اسکوپ های آنالوگ خیلی کمتره

سپاس



[Milad Tavana]

سلام استاد
جسارتا وقتی دستگاه کامل رو شکل موج گرفتم ، فرکانس حدود 50 کیلو هرتز می باشد و به هیچ وجه دیگه به 160 کیلو هرتز نمیرسد
انگار وقتی 24 ولت مصرف میشه فرکانس از 160 کیلو(بدون بار) به 50 کیلو( با بار) میرسه.
