سلام خدمت دوستان

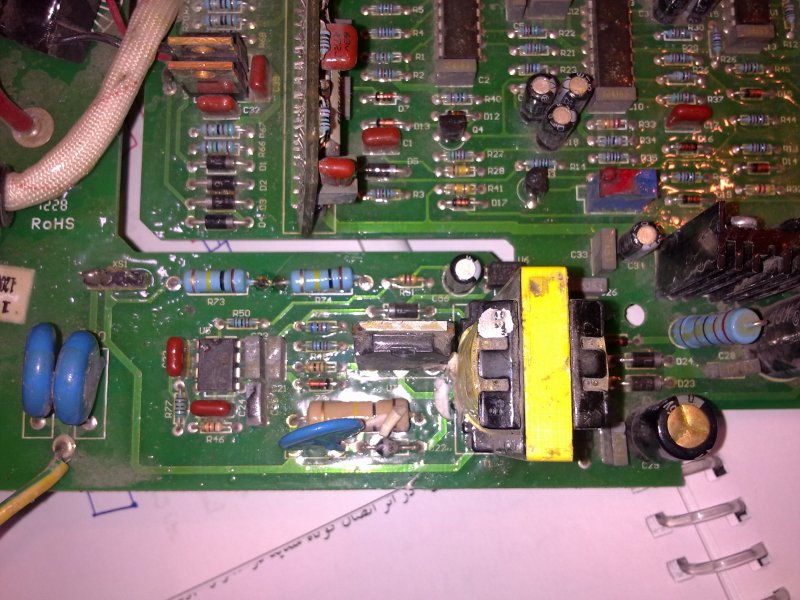

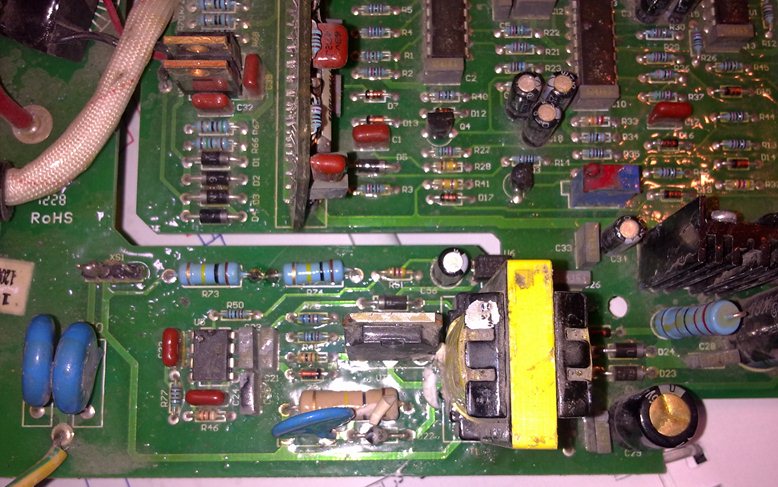

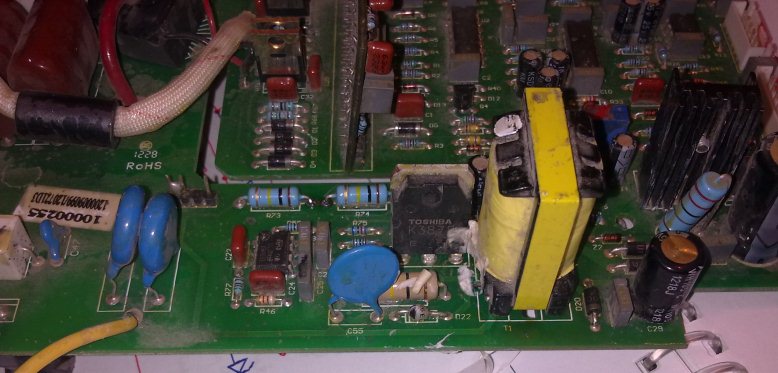

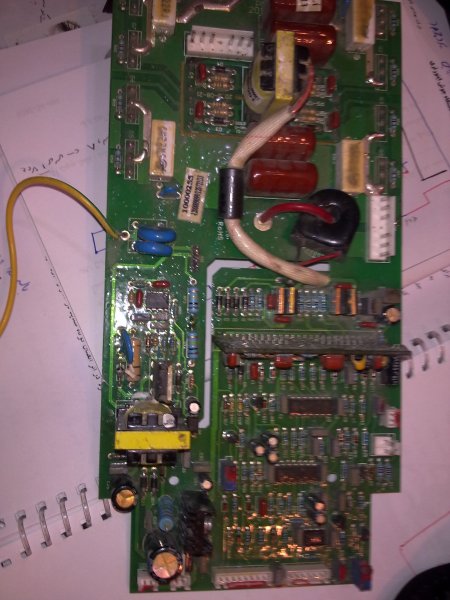

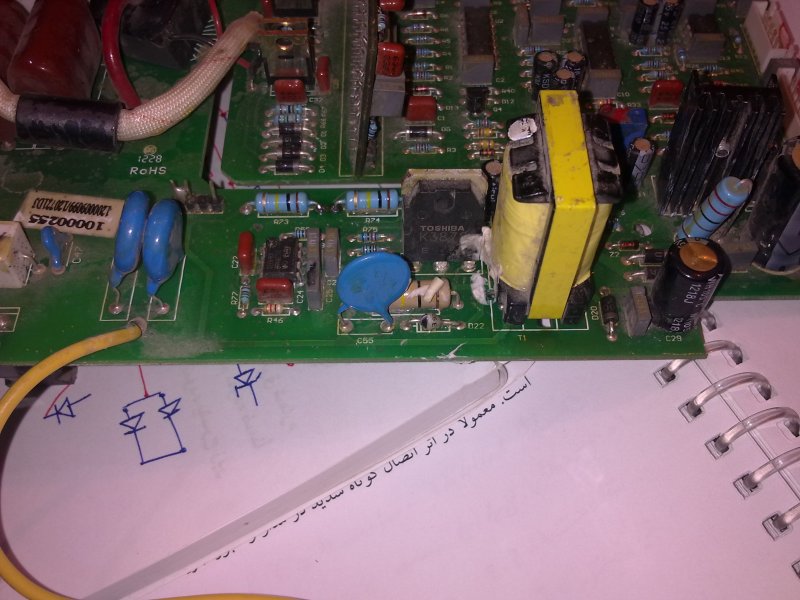

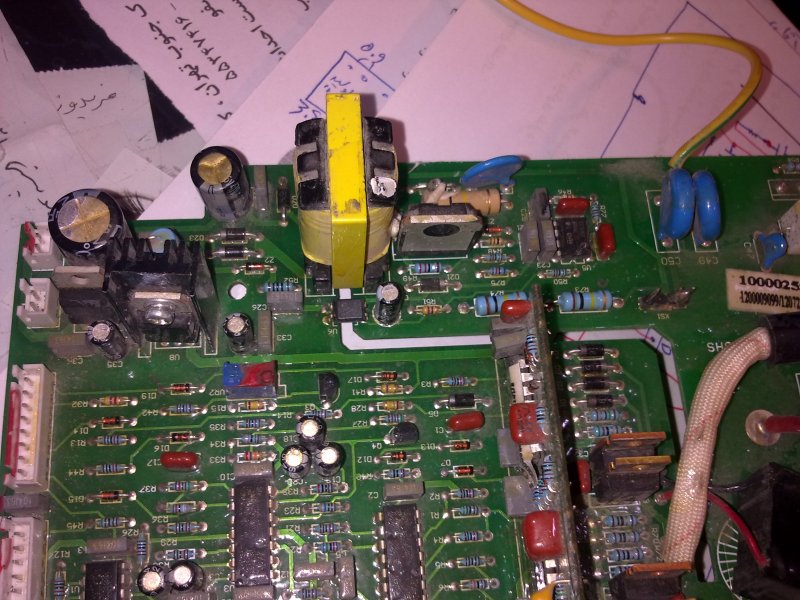

یک دستگاه اینورتر صبا الکتریک طرح جدید(3 برده)که شبیه دستگاه های ماسفت رایج بازار است برای تعمیر نزد من آورده شد.
ایراد تغذیه سویچینگ دستگاه میباشد.

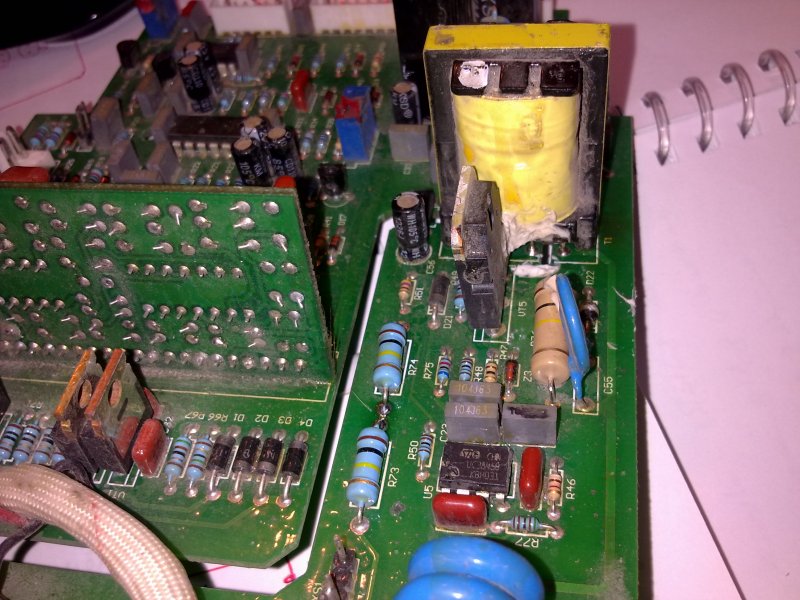

در زیر ترانس تغذیه دوده زدگی وجود داشت که ناشی از اتصال کوتاه احتمالی میباشد.لاین های مسی روی برد هم بلند شده بودند اما قطع نشده اند.
ترانس تغذیه سویچینگ هم روی برد و هم با بیرون آوردن از روی برد تست شد که سالم بود.ترانس 8 پایه که مقاومت دو پایه آن به هم 3.4 اهم(احتمالا اولیه میباشد)و مقاومت پایه های دیگر دو به دو به همدیگر 0.4 و 0.4 و 0.6 اهم میباشد که البته با یک ترانس سالم مطابقت دادم و درست است و هیچ دو زوجی هم به همدیگر راه نمی دهند.
ماسفت توشیبا k3878 روی برد هیچ کدام از پایه ها به دیگری اتصال کوتاه نبود.
اپتوکوپلر را با روشی که استاد غزال در تاپیک دیگری آموزش داده بودند تست کردم و سالم بود.
همه مقاومت های قسمت تغذیه سویچینگ را تست کردم سالم بوده و اهم حقیقی خود را نشان دادند.
دیود های fr104 که دوعدد موازی همدیگر روی خروجی قسمت سویچینگ قرار دارد را نیز تست کردم سالم بودند.
خازن 1000 میگرو 35 ولت نیز با تست بوق یک لحظه اتصال کوتاه نشان میداد و سپس مقاومت آن بینهایت میشد پس سالم است.
همچنین با اتصال 24 ولت به سوکت 24 ولت رله چراغ سبز پاور روشن گردید و رگلاتور های ولتاژ سالم میباشند.
دیود های زنر قسمت تغذیه سویچینگ را هم مثل دیود معمولی روی برد تست کردم که از یک طرف راه میدادند.(نمیدانم برای تستشان کفایت میکند یا نه؟)
اما یک آی سی uc3845b در قسمت سویچینگ است که شک من به معیوب بودن آن است.بین پایه های5 و 7 آی سی هشت ولت ولتاژ دارم(vcc ).آی سی 8 پایه است.
دیگر نمیدانم چیکار کنم.
اگر میفرمایید ماسفت را تعویض کنم شاید علیرغم شورت نبودن پایه ها معیوب باشد.
البته برد اسیلاتور تغذیه همه کاره را پیش استاد صابری سفارش دادم که تا رسیدن برد به دستم تلاش خودم را میکنم اگر نشد برد همه کاره را جایگزین تغذیه سویچینگ میکنم شاید جواب بدهد.
با تشکر فراوان
