اپتوکوپلر در پاور چیست و چه کاری میکنند

[tohid2010]

سلام
ای سی سوئیچینگ و اوپتو کوپلر در پاور چیست و چه کاری میکند اگه میشه یک تصویری از ان را قراربدین
ترانزیستور و موس فیت در پاور چه فرقی با هم دارن و کارشان چیه و اگه میشه تصویری از ان را قرار بیدن



[farah676]

سلام
ای سی سوئیچینگ و اوپتو کوپلر در پاور چیست و چه کاری میکند اگه میشه یک تصویری از ان را قراربدین
ترانزیستور و موس فیت در پاور چه فرقی با هم دارن و کارشان چیه و اگه میشه تصویری از ان را قرار بیدن

با سلام
دوست عزیز اپتو کوپلر در منابع تغذیه چندین کار برد دارد یکی این است که اگر خرابی در خروجی باشد باعث می شود نوسان کننده ورودی قطع در نتیجه دستگاه خاموش شده از صدمات بیشتر جلوگیری می کند و دیگر استفاده کنترل ولتاژ خروجی است و کار ترانزستور نوسان کردن و اعمال آن به سیم پیچ اولیه که در ثانویه ولتاژی تولید شده که بعد از عبور از دیود دی سی شده و بقیه توضیحات را خودتان می دانید
با تشکر



[mehrdada]

باسلام خدمت دوستان جواب همکارمان جامع بودتوضیح بیشراینکه ترانزیستور فت ازنظرکارائی شبیه ترانزیستورمعمولی بوده بادقت بیشتروحساس تروازنظرشکل ظاهری.فت دارای پایه هائی بنام های سورسsودرینdوگیتGمیباشد وترانزیستورمعمولی .بیسBوکلکتورCوامیترEمیباشد



[صابری]

به نام خدا​

سلام دوست عزیز. دوستان توضیح دادند، استفاده کنید.
اما یکی از کارهای دیگر اپتی کوپلر ارتباط دادن قسمت اولیه و ثانویه تغذیه میباشد.
به این صورت که وقتی ولتاژ خروجی تغذیه مثلا بالا باشد مدار ایرور آمپلیفایر تغذیه در صدد کم کردن آن بر آمده و فرمانی را به قسمت اولیه تغذیه میفرستد تا ولتاژ را کم کند. منتها چون تغذیه باید ایزوله باشد و ارتباط مستقیم بین اولیه و ثانویه نباید باشد اپتی کوپلر این کاررا انجام میدهد.
کار دیگر آن فرستادن اطلاعات صوت و تصویر در مدارهایی است که تغذیه آنها ایزوله نیست. مثل تلویزیونهای قدیمی با تغذیه رگولاتوری که اطلاعات ورودی از طریق av توسط اپتی کوپلرهای مخصوص ارسال شده و به جنگل میرفت.
توضیح اینکه اپتی کوپلرهای صوتی و تصویری را نمیتوان در مدارهای تغذیه سویچینگ به کار برد.
خلاصه اپتی کوپلر یک پل ایزوله است بین قسمت hot و cold یک تغذیه یا ورودی و خروجی یک فرمان یا اطلاعات در یک دستگاه.
دوستان بحث را ادامه داده و اطلاعات خود را بگذارند.
​



[09718]

اقا ترو خدا یکی به من کمک کنه بدجوری گیرم چند تا مدار پاور هست که همش یه مشکل داره اونم اینه که همش یه صدای تق تق توش میاد و همش قطع و وصل میشه من خودم حدسم اینه که داره جریان میکشه همه خازناشم چک کردم همه سالمه در ضمن از ای سی 3842 استفاده کرده خواهش میکنم کمک کنین :212:



[~H03in~]

سلام
ای سی سوئیچینگ و اوپتو کوپلر در پاور چیست و چه کاری میکند اگه میشه یک تصویری از ان را قراربدین
ترانزیستور و موس فیت در پاور چه فرقی با هم دارن و کارشان چیه و اگه میشه تصویری از ان را قرار بیدن

با سلام

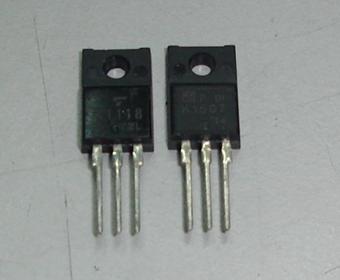

موسفت در پاور عمل سوئیچ سریع رو انجام میده(fast switching)

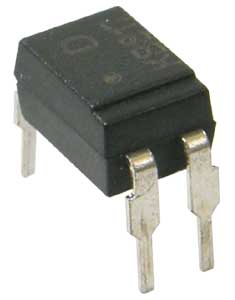

سمت چپی عکس اپتوکوپلر که دوستان توضیح دادن



[asad1]

با سلام خدمت دوستی که خیلی گیره!
دقت کن ببین برد مصرف کننده که بعداز پاورت هست مشکل نداره ؟اگه دستگاهت رسیور هست و اینجوری که گفتم باشه یه برد سالم بذاری جای پاور میبینی که همین هم صدای تیک تیک میده .



[farah676]

اقا ترو خدا یکی به من کمک کنه بدجوری گیرم چند تا مدار پاور هست که همش یه مشکل داره اونم اینه که همش یه صدای تق تق توش میاد و همش قطع و وصل میشه من خودم حدسم اینه که داره جریان میکشه همه خازناشم چک کردم همه سالمه در ضمن از ای سی 3842 استفاده کرده خواهش میکنم کمک کنین :212:

با عرض سلام
عزیزم آیا ولتاژ های خروجی کم و زیاد میشود ؟
در این صورت آیسی TL431 خراب شده و یا خازن تغذیه آی سی UC3842 ، اول خازن را تعویض نمایید .
قربان شما



[09718]

خیلی ممنون که به این زودی جواب دادین ولی استاد بزرگوار من همشو عوض کردم ولی بازم جواب نداد همون جوری میشه در ضمن همشون بر ایفون کوماکس هست راستی داخل یه برد مشابه دیو زنر ثانویه رو عوض کردم درست شد حالا بقیشونو نمیدونم الان دهفته هست دارم شب تا صبح روش کار میکنم از این مدارا زیاد دارم هر چیزی که به ذهنتون میرسه بگین من انجام میدم بازم ممنون که اینهمه لطف دارین و زود جواب میدین:32000000:



[alireza geram]

در منابع تغذیه سوییچینگ که بعد از وصل شدن به برق صدای تیک تیک میکند یا پاور نمیکند بیشتر موارد با تعویض آی سی 8پایه 3842یا 3844 -7552یا موارد مشابه ایراد رفع میشود بعضی مواقع هم با تعویض خازن الکترولیتی که ممکنه نشتی پیدا کرده و پایه های آن به آی سی منتهی میشود ایراد رفع میگردد.
