مشکل: افت ولت در ماژول تغذیه همه کاره

[ایلیا۹۱]

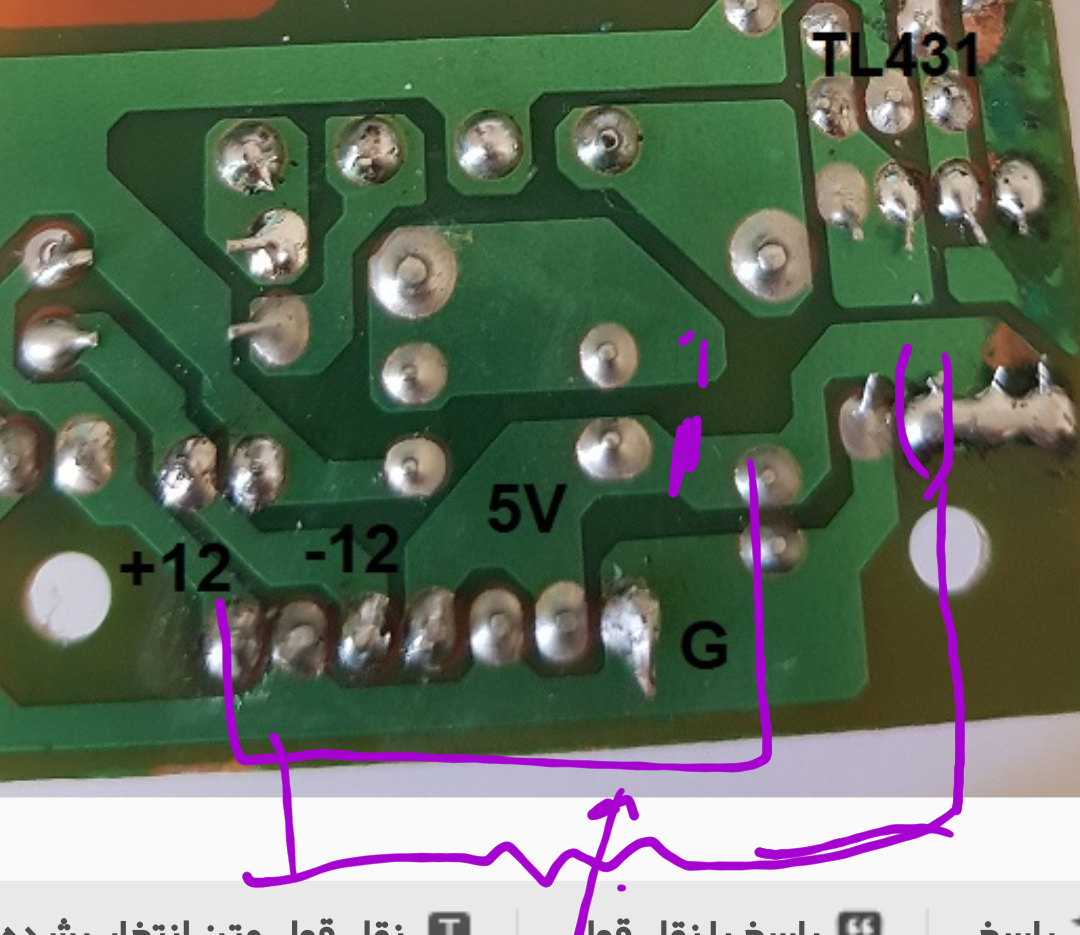

دوست عزیز مسیر ۵ ولت را که علامت زده ام با قطع کن و با سیم به +۱۲ ولت وصل و اون مقاومتی را که علامت زده ام جدا کن وبه سر جدا شده اش یک ولوم ۱۰ کیلو اضافه و سر دیگر ولوم را ۱۲ ولت +وصل کن با این کار میتونی منبع دوبل را از +و-5ولت تا به مقدار فرمول tl431اجازه میده تنظیم کن در این صورت چون جریان هم از ۱۲ ولت کشیده میشود مدار میتواند چرخه کاری خودش را ۱۲ ولت تنظیم کند وباکشیدن جریان ت۰ تا ۸۰۰میلی امپر ولتاژ ثابت بماند موفق باشید



[farzad55]

ممنون ایلیا جان.
پس تنظیم و رسیدن به ولتاژ و جریان مطلوب می توانم مقاومت جایگزین ولوم کنم؟
انجام میدهم و بهتون اطلاع میدهم.
سپاس



[farzad55]

دوست عزیز مسیر ۵ ولت را که علامت زده ام با قطع کن و با سیم به +۱۲ ولت وصل و اون مقاومتی را که علامت زده ام جدا کن وبه سر جدا شده اش یک ولوم ۱۰ کیلو اضافه و سر دیگر ولوم را ۱۲ ولت +وصل کن با این کار میتونی منبع دوبل را از +و-5ولت تا به مقدار فرمول tl431اجازه میده تنظیم کن در این صورت چون جریان هم از ۱۲ ولت کشیده میشود مدار میتواند چرخه کاری خودش را ۱۲ ولت تنظیم کند وباکشیدن جریان ت۰ تا ۸۰۰میلی امپر ولتاژ ثابت بماند موفق باشید[/QUOTE]

سلام ایلیا جان.

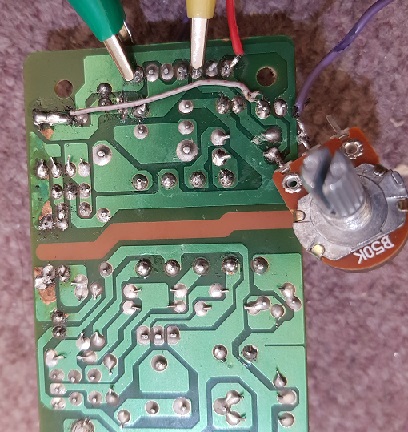

همانطور که فرمودید آن قسمت را با کاتر قطع کردو و یک ولوم هم مطابق نقشه نصب کردم.

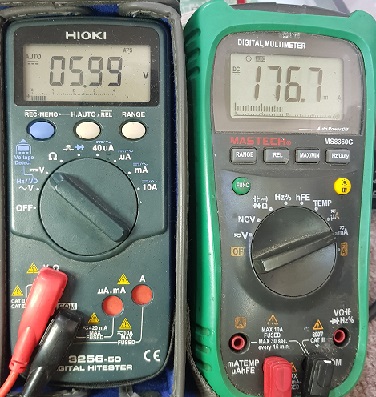

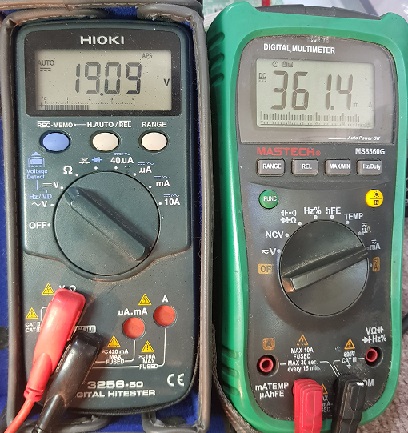

ولتاژ را روی 12 ولت تنظیم نمی شود و دائما نوسان 1 تا 2 ولتی دارد - مصرف کننده هم یک لامپ 12 ولتی کوچک قرار دادم - با تغییر ولوم به سمت راست محدوده ولتاژ تا 5 ولت که می آید نوسان ولتاژ قطع می شود و به سمت چپ که ولوم را می چرخانم در انتها ولتاژ به محدوده 19 ولت که می رسد پایدار می شود ( ثابت می ماند ).



لطفا بررسی کنید.
ممنون



[ایلیا۹۱]

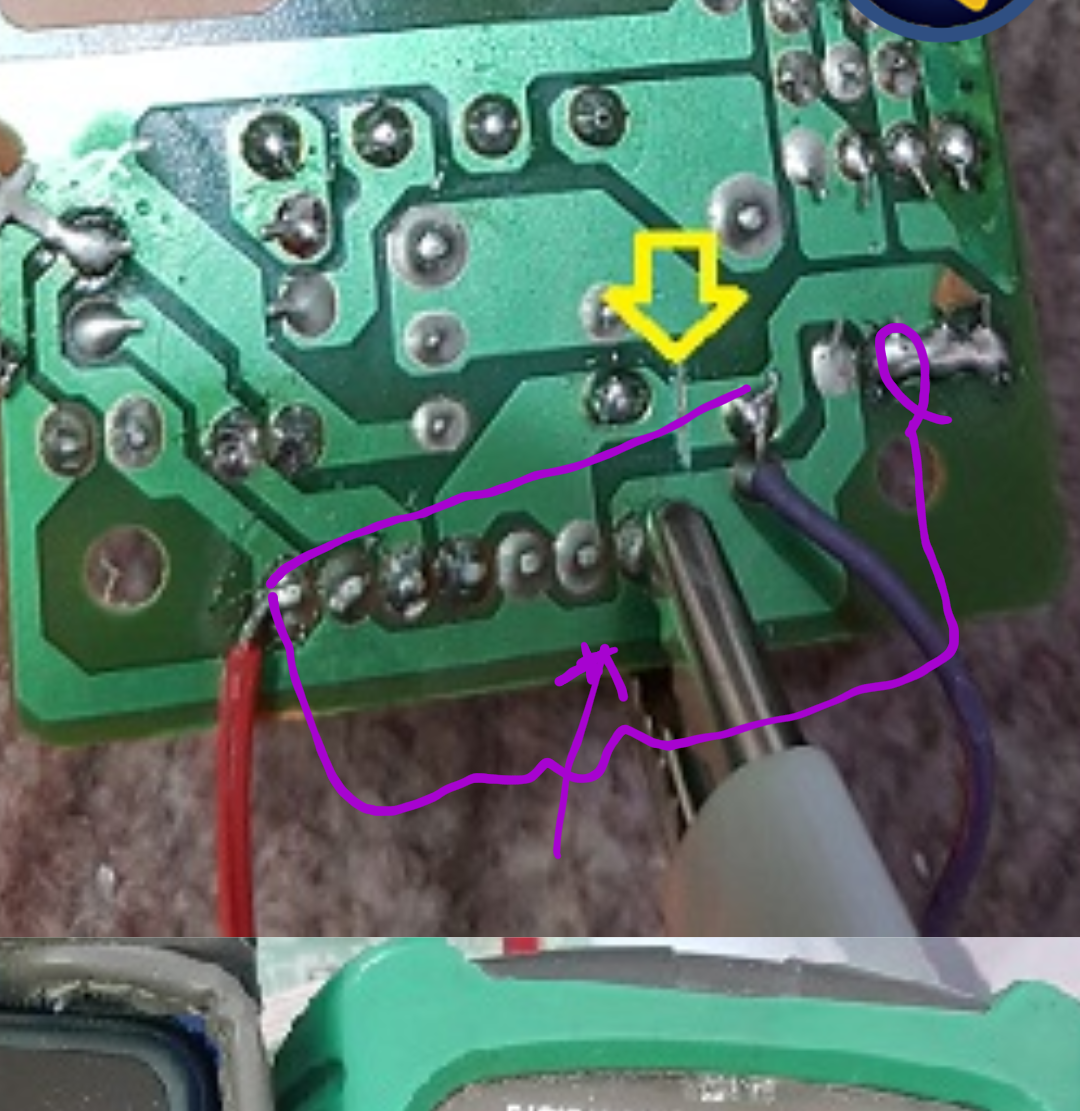

با سلام دوست عزیز اتصال را درست انجام نداده ای بخاطر همون درست کار نمی کنه باید نوک مقاومت را در بیاری به ولوم وصل کنی مثل عکس و همچنین مسیر مسیر تغذیه را وصل کن



[ایلیا۹۱]

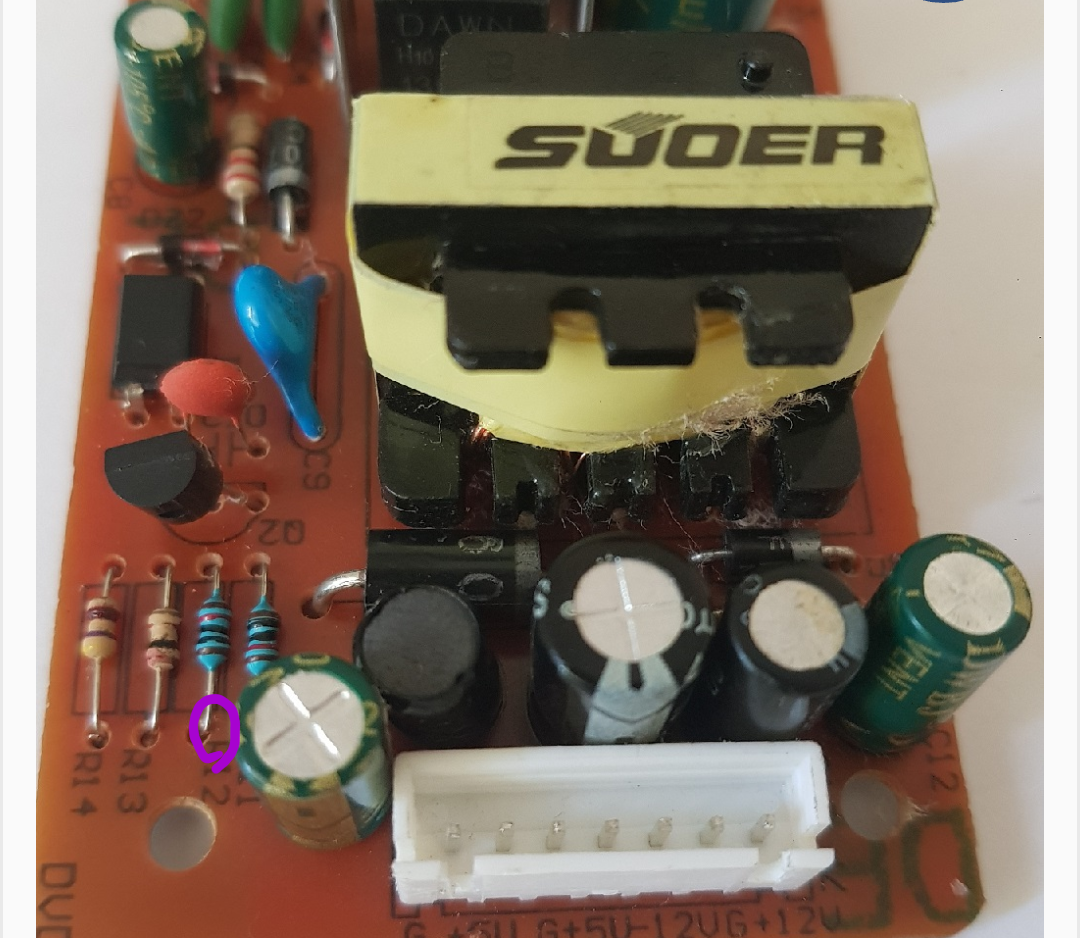

دوست عزیز باید این سر همین مقاومت را مشخص کرده ام جدا کنی و به یک سر ولوم وصل و سر دیگر ولوم را به +12ولت وصل کنید و همچنین اون سر چند مقاومت را که با کاتر از ۵ ولت جدا نموده ای به +12ولت وصل کنی موفق باشی



[farzad55]

دوست عزیز باید این سر همین مقاومت را مشخص کرده ام جدا کنی و به یک سر ولوم وصل و سر دیگر ولوم را به +12ولت وصل کنید و همچنین اون سر چند مقاومت را که با کاتر از ۵ ولت جدا نموده ای به +12ولت وصل کنی موفق باشی

درود بر شما.

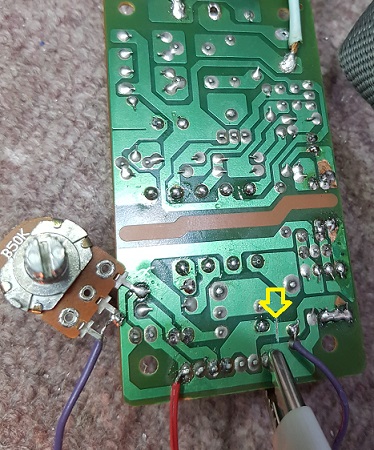

سر مقاومت آزاد کردم و همانطور که گفتید به سر ولوم زدم.

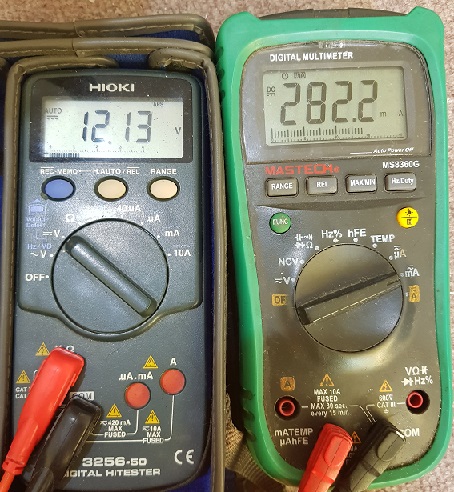

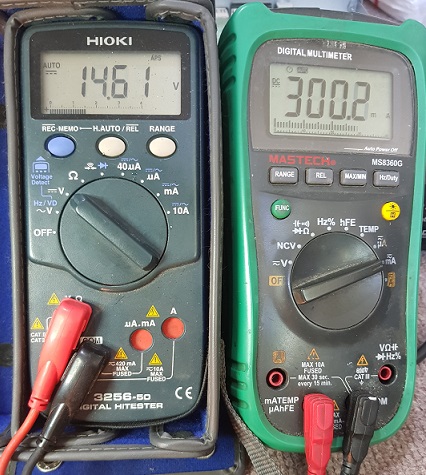

حالا به خوبی 12 ولت مثبت تنظیم شد.

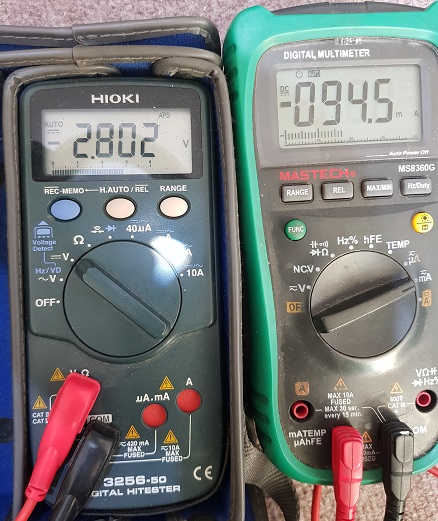

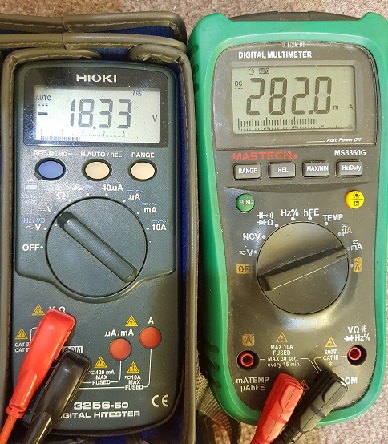

حالا مشکل سر ولت منفی است که 18- دارد ( در همان تنظیم 12 ولت مثبت ) و با تنظیم ولوم هم تغییر در محدود 16 تا 20 ولت میکند و با اتصال لامپ 12 ولت افت ولتاژ به 2.5 ولت میکند.

ضمنا 5 ولت هم 12.5 ولت شده.



ممنون از وقتی که می گذارید.



[farzad55]

دوست عزیز باید این سر همین مقاومت را مشخص کرده ام جدا کنی و به یک سر ولوم وصل و سر دیگر ولوم را به +12ولت وصل کنید و همچنین اون سر چند مقاومت را که با کاتر از ۵ ولت جدا نموده ای به +12ولت وصل کنی موفق باشی

سلام.
منتظر پاسخ شما هستم.
سپاس



[ایلیا۹۱]

با سلام دوباره دوست عزیز شرمنده که اینترنت نبود . طبق قوانین ترانسفورماتور باید ولتاژ منفی و مثبت یکی می بود اما بگذریم از این که چرا اینجوری نیست پس برد عین همون جوری که خریده بودی درست کن تا ۵ ولت و هر دو ۱۲ ولت را داشته باشی فقط خازن ولتاژ ۵ ولت را در بیار وبرای آن یک خازن ۱۰ میکرو با همون ولتاژ وصل کن و بعد یک مقاومت ۱۰۰ اهم با آن موازی کن که این ساده ترین و مطمئا ترین راه حل می باشد
