مشکل: افت ولتاژ پاور 12 ولت 30 آمپر هنگام بارکشی

[habbib]

بکی از این دو خازن
به احتمال قوی شماره 2 مربوط به vccمیباشد
لطفا هر دو خازن رو تعویض کنید و از خازن 100 ولتی ولی با ظرفیت خودش استفاده نمایید
انشا ا... راه اندازی میشه
بعد ولتاژvccرو چک نمایید در صورت درست بودن
میتونید توسط همون مقاومت آجری موازی که به خروجی متصل نموده بودید تست نمایید

پایدار باشید



[eshahnazi]

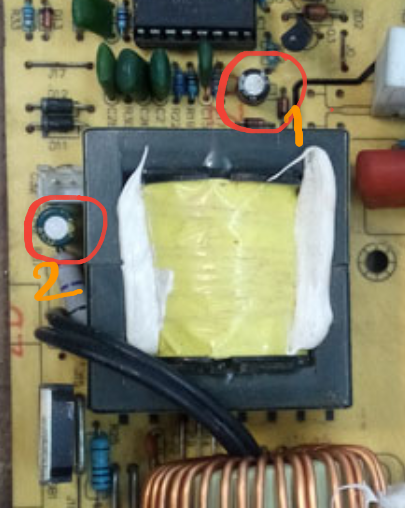

بکی از این دو خازن
به احتمال قوی شماره 2 مربوط به vccمیباشد
لطفا هر دو خازن رو تعویض کنید و از خازن 100 ولتی ولی با ظرفیت خودش استفاده نمایید
انشا ا... راه اندازی میشه
بعد ولتاژvccرو چک نمایید در صورت درست بودن
میتونید توسط همون مقاومت آجری موازی که به خروجی متصل نموده بودید تست نماییدمشاهده فایل‌پیوست 162060

پایدار باشید

سلام و تشکر
همه خازن های کوچک تعویض کردم فرقی نکرد. خازن شماره 2 که علامت زدید مربوط به فن می باشد. در هر صورت همه خازن های کوچک تعویض کردم.
ترانزستورهای Q2 ,Q3 تعویض شد فرقی نکرد.
ولتاژ VCC در حالت بدون بار 16 ولت و هنگام بار کشی از 16 ولت شروع می شه پس از سه دقیقه به 20 ولت می رسه.
ولتاژ خروجی بدون بار 12 ولت و هنگام بار کشی از 3.3 ولت شروع میشه پس از سه دقیقه به 4.3 ولت می رسه.
هنوز مشکل پابرجاست و رفع نشده



[habbib]

سلام و تشکر
همه خازن های کوچک تعویض کردم فرقی نکرد. خازن شماره 2 که علامت زدید مربوط به فن می باشد. در هر صورت همه خازن های کوچک تعویض کردم.
ترانزستورهای Q2 ,Q3 تعویض شد فرقی نکرد.
ولتاژ VCC در حالت بدون بار 16 ولت و هنگام بار کشی از 16 ولت شروع می شه پس از سه دقیقه به 20 ولت می رسه.
ولتاژ خروجی بدون بار 12 ولت و هنگام بار کشی از 3.3 ولت شروع میشه پس از سه دقیقه به 4.3 ولت می رسه.
هنوز مشکل پابرجاست و رفع نشده

درود
نیاز به تعویض قطعات بدون دلیل نمیباشد
الان با دقت بیشتر پست 1 رو بازبینی کردم

ولتاژ خازن های بزرگ هنگام بدون بار و بارکشی 160 ولت می باشد.

یک بار دیگر با دقت بفرمایید ولتاژ هر دو خازن با همدیگر چقدر میباشد ؟
و یا ولتاژ روی دو پایه وسط پل دیود چقدر میباشد ؟

5قطعه مشترک به هر کدام از 13009 ها متصل میباشد
با دقت چک نمایید !
بفرمایید بابت گرفتن ولتاژ vcc چگونه اقدام مینمایید ؟

خازن شماره 2 که علامت زدید مربوط به فن می باشد.

همین خازن رو دنبال نمایید و بفرمایید به کدام پایه های آی سی متصل میشوند؟



[eshahnazi]

سلام وقت بخیر
ولتاژ خازن بزرگ 320 ولت و خازن تکی هر کدام 160 ولت
پایه های وسط پل دیود 228ac
VCC: پراپ مشکی به منفی خروجی و پراپ مثبت به پایه 12 آی سی 494 که ولتاژ 17.5 ولت دارد نسبت به دیروز 1.5 ولت بیشتر شده
خازن شماره 2 که در عکس مشخص کردید: پایه مثبت به فن و مقاومت 27 اهم و از مقاومت به سنسور دما متصل می شود. پایه منفی خازن به ترانس بزرگ می رود. طبق نقشه که دوستمون ارسال کردند می باشد فقط مقدار مقاومت در نقشه 22 اهم هست



[habbib]

سلام وقت بخیر
ولتاژ خازن بزرگ 320 ولت و خازن تکی هر کدام 160 ولت
پایه های وسط پل دیود 228ac
VCC: پراپ مشکی به منفی خروجی و پراپ مثبت به پایه 12 آی سی 494 که ولتاژ 17.5 ولت دارد نسبت به دیروز 1.5 ولت بیشتر شده
خازن شماره 2 که در عکس مشخص کردید: پایه مثبت به فن و مقاومت 27 اهم و از مقاومت به سنسور دما متصل می شود. پایه منفی خازن به ترانس بزرگ می رود. طبق نقشه که دوستمون ارسال کردند می باشد فقط مقدار مقاومت در نقشه 22 اهم هست

درود
ضاهرا همه چی نرمال میباشد
بجز ضعف در ولتاژ خازنهای بزرگ صافی قطعا یکی از خازنها و یا هر دو خازن نشتی داره
جفت خارنها رو تعویض نمایید تا ضعف جبران گردد 680میکرو 400ولتی جایگزین نمایید

بعد مجدد ولتاژها رو تست نمایید
باید جمع هر دو خارن ۳۵۰ الی ۳۷۰ ولت باشد
و هر کدام در حدود ۱۵۰ ولت باشد
موفق باشید

الان متوجه خراشیدگی روی خازن بزرگ نیز شدم
علت این خراشیدگی چی بوده؟



[habbib]

ضمنا نکته بسیار مهم !
لطفا قبل از تعویض خازنهای بزرگ پاسخ دهید
تغدیه رو چطور تست مینمایید ؟
آیا با لامپ سری تست مینمایید یا مستقیم به ۲۲۰ متصل مینمایید ؟

جهت اطلاع میتونید به این تاپیک هم مراجعه نمایید تا اطلاعات جامع تری بدست آورید
https://www.irantk.ir/threads/85779-تحلیل-و-عیب-یابی-تغذیه-سوئیچینگ-تابلوهای-روان



[eshahnazi]

تغدیه رو چطور تست مینمایید ؟

تغذیه را مسقیم به برق می زنم. بدون لامپ سری



[eshahnazi]

تغدیه رو چطور تست مینمایید ؟

تغذیه را مسقیم به برق می زنم. بدون لامپ سری

تعویض خازن هم تا شب انجام می دم نتیجه ارسال می کنم.
اما خازن 680 میکرو ندارم با 470 می تونم استفاده کنم؟



[habbib]

تغذیه را مسقیم به برق می زنم. بدون لامپ سری

بسیار خب
خازنها رو تعویض و اعلام نتیجه نمایید

اما خازن 680 میکرو ندارم با 470 می تونم استفاده کنم؟

خیر مشکل نداره
ولی اگر مشکل برطرف شد بعد جایگزین نمایید

چرا بخشی از جلد خازن زخمی شده
آیا در تصویر اینگونه میباشد یا واقعا زخمیست؟



[eshahnazi]

خازنها رو تعویض و اعلام نتیجه نمایید

سلام وقت بخیر با خازن 470 میکرو تعویض کردم فرقی نکرد.

چرا بخشی از جلد خازن زخمی شده

خازن اصلی خودش خراب بود. خازن از روی دستگاه دیگه باز کردم نصب کردم. خازن کارکرده هست پوستش رفته.

فعلا که مشکل وجود دارد
