مشکل: افت ولتاژ پاور سوئیچینگ از 12 به 8

[غزال]

درود بر همکاران عزیز و استاد غزال بزرگوار
بنده یه تغذیه 30 آمپر دارم که خروجی 8 ولت میده خازن های ورودی رو چک کردم 150 ولت داره خروجی پل دیود درسته خازن 1 میکرو فیدبک رو عوض کردم نشد ولتاژ بین پایه های وسط ماسفت ها پایینه در حدود 230 ولت دو سر یکی از مقاومت های پایه وسط ماسفت 200 ولته ولی اونیکی حدود 80 ولت ترانزیستور های درایور رو هم چک کردم سالمه ماسفت ها رو هم عوض کردم اوکی نشد ای سی سوئیچینگ هم تعویض کردم تغییری نکرد میشه لطفا راهنمایی بفرمایید

درود

من یک سوال دارم
چرا از الگوریتم عیب‌یابی استفاده نمیکنید که از چند جهت به سود شماست ؟
دلیل بی‌میلی شما برای استفاده از الگوریتم چیه که کار ساده‌تر را رها میکنید و راه دشواری انتخاب میکنید و گزارشاتی تایپ و ارسال میکنید و منتظر پاسخ میمانید.

مدت طولانی از تحلیل این تغذیه گذشته و فراموش کردم و لذا برای پاسخگویی به بسیاری از سوالات ناگزیر به تحلیل مجدد و یا مطالعه عمقی تحلیل هستم و لذا بهترین و راحت‌ترین راه ، الگوریتم عیب‌یابی است که بسرعت نتیجه میده.
لطفا دلیل اکراه از الگوریتم عیب‌یابی را پاسخ فرمایید.

نوشته در موضوع 'تحلیل و عیب یابی تغذیه سوئیچینگ تابلوهای روان' https://www.irantk.ir/threads/تحلیل-و-عیب-یابی-تغذیه-سوئیچینگ-تابلوهای-روان.85779/post-495185

کلکتور امیتر Q5 موقتا در مراحل اولیه تعمیر شورت باشه.

سپاس



[mehrdad cctv]

درود

من یک سوال دارم
چرا از الگوریتم عیب‌یابی استفاده نمیکنید که از چند جهت به سود شماست ؟
دلیل بی‌میلی شما برای استفاده از الگوریتم چیه که کار ساده‌تر را رها میکنید و راه دشواری انتخاب میکنید و گزارشاتی تایپ و ارسال میکنید و منتظر پاسخ میمانید.

مدت طولانی از تحلیل این تغذیه گذشته و فراموش کردم و لذا برای پاسخگویی به بسیاری از سوالات ناگزیر به تحلیل مجدد و یا مطالعه عمقی تحلیل هستم و لذا بهترین و راحت‌ترین راه ، الگوریتم عیب‌یابی است که بسرعت نتیجه میده.
لطفا دلیل اکراه از الگوریتم عیب‌یابی را پاسخ فرمایید.

نوشته در موضوع 'تحلیل و عیب یابی تغذیه سوئیچینگ تابلوهای روان' https://www.irantk.ir/threads/تحلیل-و-عیب-یابی-تغذیه-سوئیچینگ-تابلوهای-روان.85779/post-495185

کلکتور امیتر Q5 موقتا در مراحل اولیه تعمیر شورت باشه.

سپاس

درود

من یک سوال دارم
چرا از الگوریتم عیب‌یابی استفاده نمیکنید که از چند جهت به سود شماست ؟
دلیل بی‌میلی شما برای استفاده از الگوریتم چیه که کار ساده‌تر را رها میکنید و راه دشواری انتخاب میکنید و گزارشاتی تایپ و ارسال میکنید و منتظر پاسخ میمانید.

مدت طولانی از تحلیل این تغذیه گذشته و فراموش کردم و لذا برای پاسخگویی به بسیاری از سوالات ناگزیر به تحلیل مجدد و یا مطالعه عمقی تحلیل هستم و لذا بهترین و راحت‌ترین راه ، الگوریتم عیب‌یابی است که بسرعت نتیجه میده.
لطفا دلیل اکراه از الگوریتم عیب‌یابی را پاسخ فرمایید.

نوشته در موضوع 'تحلیل و عیب یابی تغذیه سوئیچینگ تابلوهای روان' https://www.irantk.ir/threads/تحلیل-و-عیب-یابی-تغذیه-سوئیچینگ-تابلوهای-روان.85779/post-495185

کلکتور امیتر Q5 موقتا در مراحل اولیه تعمیر شورت باشه.

سپ

درود

من یک سوال دارم
چرا از الگوریتم عیب‌یابی استفاده نمیکنید که از چند جهت به سود شماست ؟
دلیل بی‌میلی شما برای استفاده از الگوریتم چیه که کار ساده‌تر را رها میکنید و راه دشواری انتخاب میکنید و گزارشاتی تایپ و ارسال میکنید و منتظر پاسخ میمانید.

مدت طولانی از تحلیل این تغذیه گذشته و فراموش کردم و لذا برای پاسخگویی به بسیاری از سوالات ناگزیر به تحلیل مجدد و یا مطالعه عمقی تحلیل هستم و لذا بهترین و راحت‌ترین راه ، الگوریتم عیب‌یابی است که بسرعت نتیجه میده.
لطفا دلیل اکراه از الگوریتم عیب‌یابی را پاسخ فرمایید.

نوشته در موضوع 'تحلیل و عیب یابی تغذیه سوئیچینگ تابلوهای روان' https://www.irantk.ir/threads/تحلیل-و-عیب-یابی-تغذیه-سوئیچینگ-تابلوهای-روان.85779/post-495185

کلکتور امیتر Q5 موقتا در مراحل اولیه تعمیر شورت باشه.

سپاس

مهندس جان واقعیتش من نمیدونستم همچین الگوریتمی وجود داره و دوم اینکه من بیشتر کار دوربین و DVR انجام میدم این اداپتورم مال یکی از دوستانه که خودم دست گرفتم
ممنون از پاسخگوییتون



[reza_476]

در سمت راست ترانزیستور یک قطعه ای مثل مقاومت بوده و رنگ زنگ زدگی دارد آن مقاوت ممکن جزو مقاومت های بایاسینگ ترانزیستور فوق بود که کنده شده است بررسی کنید



[Samad71]

فقط پتاسیومتر رو تعویض کنید



[Samad71]

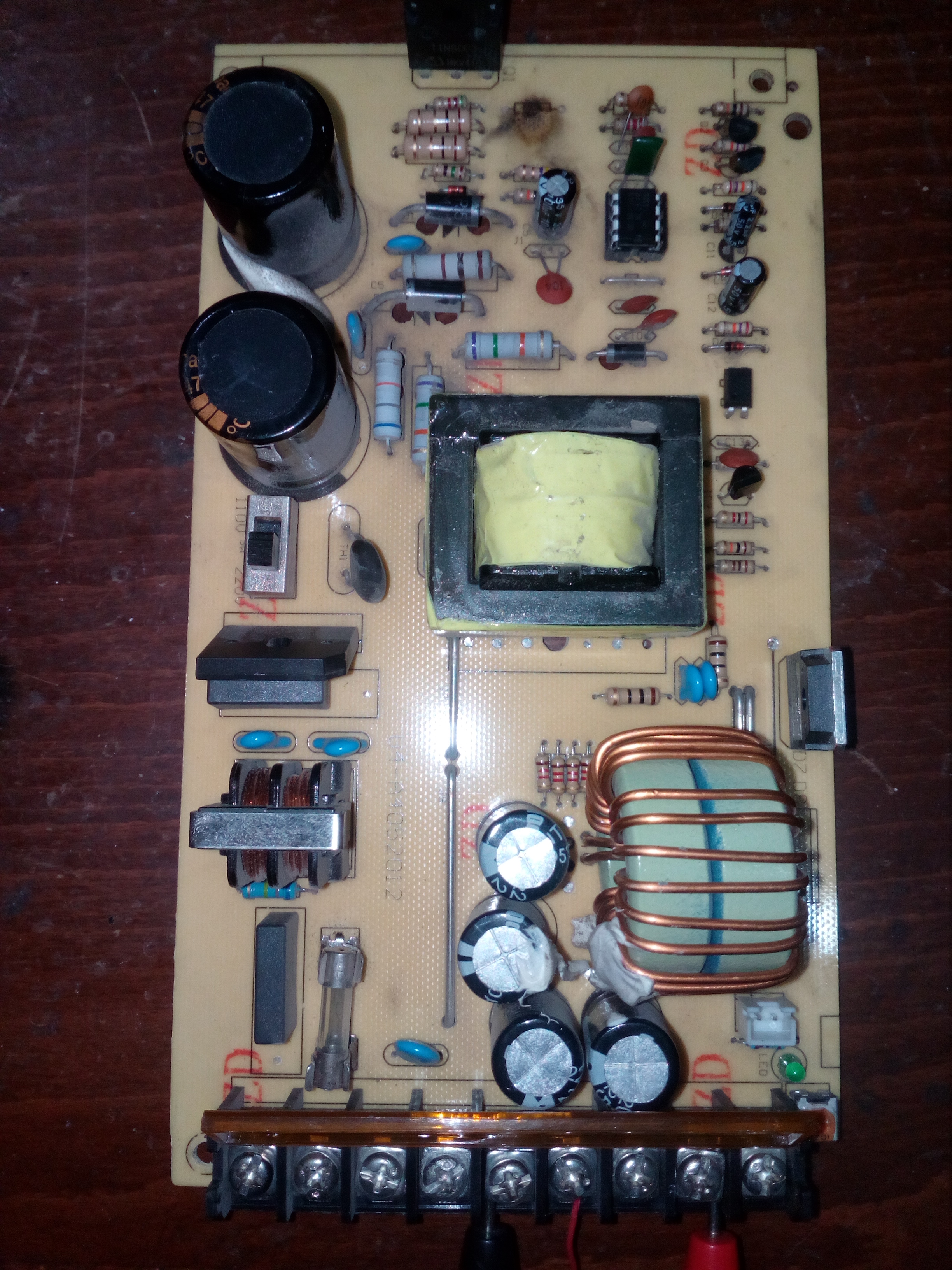

مشاهده فایل‌پیوست 158077

فقطپتاسیومتر رو تعویض کنید



[sajjad375]

پتانسیومتر تعویض کن درست میشه



[jjn1375]

سلام بنظرتون ممکنه بخاطر جریان کشی زیاد تعدادی از دور های سیم پیچ ترانس بهم چسبیده وباعث افت ولتاژ شده باشند؟



[electronium]

سلام بنظرتون ممکنه بخاطر جریان کشی زیاد تعدادی از دور های سیم پیچ ترانس بهم چسبیده وباعث افت ولتاژ شده باشند؟

خیر



[mehrdad cctv]

دوستان عزیز مشکل پاور من از یکی ازترانزیستورc2655 درایور ماسفت بود که با تعویضش مشکل کاملا برطرف شد

مهندس جان واقعیتش من نمیدونستم همچین الگوریتمی وجود داره و دوم اینکه من بیشتر کار دوربین و DVR انجام میدم این اداپتورم مال یکی از دوستانه که خودم دست گرفتم
ممنون از پاسخگوییتون
