اشکال در پاور گرین مدل GP330A

[سرمد]

عرض سلام و ادب و احترام خدمت اساتید معزز و دوستان گرامی
پاور اشاره شده فقط ولتاژ 5 روی سیم سبز و بنفش دارد .
اقداماتی که انجام شده :

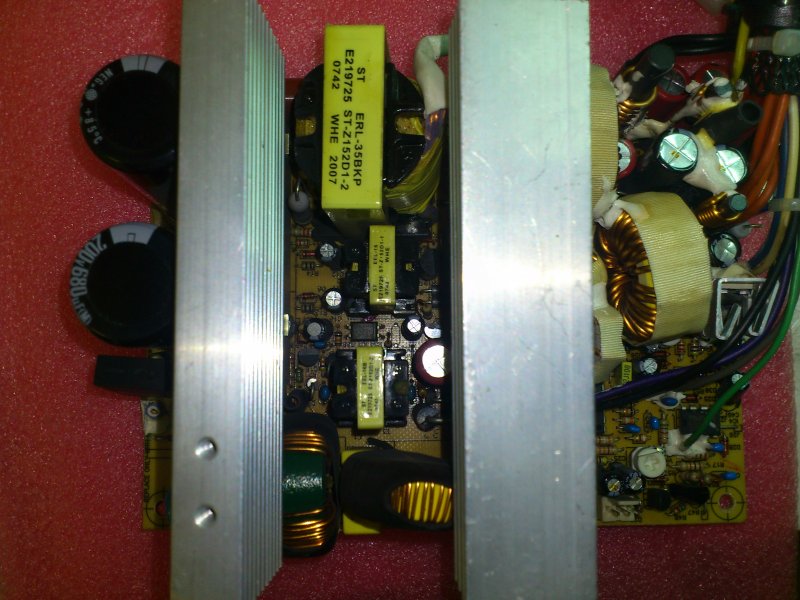

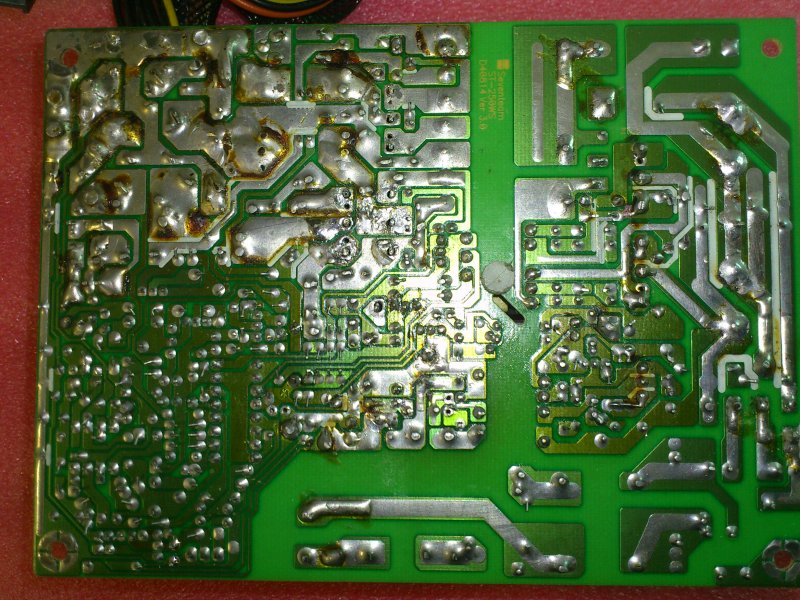

=)شارژ لحیم - تعویض مقاومتهایی که با رنگ زرد در تصویر مشخص شده است(بدلیل سیاه شدن) - تعویض IC سویچینگ .
بررسی های انجام شده :
=) تست بازر دیودهای هیت سینگ دوم در مدار که داری نشتی بود ولی خارج مدار مشکل نداشت - دیودهایی که در تصویر با رنگ سبز نشان داده شده است در مدار در تست بازر نشتی نشان میدهد ولی خارج مدار مشکلی ندارند . ترانزیستورهای موجود در این راسته سالم هستند .لطفا" دوستان و اساتید راهنمایی فرمایند . باتشکر



[سرمد]

عرض سلام و ادب و احترام
دوستان و اساتید گرامی لطفا" در خصوص موضوع مرا راهنمایی فرمایید. باتشکر



[reza_476]

باسلام

در هیتسینگ اول پایه های مثبت دو عدد خازنهای بزرگ و پایه های دو ترانزیستور قدرت هم شماره چند ولت دارند؟



[سرمد]

عرض سلام و ادب و احترام
ولتاژ گیری پایه های خازنهای بزرگ بدین ترتیب است :
روی پایه مثبت خازن بزرگ اولی بعد از پل دیود 250 ولت تا 230 ولت وجود دارد
روی پایه مثبت خازن دومی حدود 80 ولت وجود دارد . به همین ترتیب هم روی پایه وسطی ترانزیستور قدرت (مابین ماسفت و دیگر ترانزیستور) ولتاز 250 تا 220 وجود دارد . ولی ترانزیستور اولی همان 80 ولت است . روی پایه وسط ماسفت هم ولتاژ 220 وجود دارد. اوامر بعدی را بفرمایید باتشکر



[reza_476]

باسلام

خازن الکترولیتی دوم که ولتاژ 80 ولت دارد خراب است و باید تعویض کنی حتما باید دوخازن عین هم و سالم و ای اس آر پایین باشند هردو را باهم باید عوض کنی زیرا مثل ترازو میباشند هرکدام یک کفه هستند که تعادل ولتاژها را تنظیم میکنند و موقع خرید باید از فروشنده درخواست خازن باکیفیت کنی ولتاژ و ظرفیتشان باید همان باشد البته ولتاژ کار بیشتر شد مشکی ندارد



[reza_476]

باسلام

بدنیست دیود پل و ترانزیستورهای ان پی ان که دو عدد عین هم هستند را هم چک کنی که سالم باشد



[سرمد]

عرض سلام و ادب و احترام
اوامر حضرتعالی انجام شد خازنها از نوع مرقوب تعویض شد . ولی کماکان ولتاژ به همان شکل ابتدایی است که خدمتتان عرض شد. ضمنا" دو عدد ترانزیستور ها در مدار (بدون وجود خازن ها) تست شد پایه های بیس و امیتر از دو طرف راه میدهند ولی خارج از مدار مشکلی ندارند. منتظر اوامر بعدیتان هستم. باتشکر



[AMD]

دوست عزیز این پاور ایسی tl494 دارد . اون رو تعویض کن نتیجه رو بگو .



[reza_476]

باسلام

آیا 80 ولت تغییر کرد؟



[سرمد]

آیا 80 ولت تغییر کرد؟[/QUOTE]

ولتاژ 80 به همان شکل باقی است.

دوست عزیز این پاور ایسی tl494 دارد . اون رو تعویض کن نتیجه رو بگو .

باسلام و تشکر از اظهار نظر حضرتعالی ، بعرض میرساند آیسی اشاره شده در همان ابتدا تعویض گردید.
