مشکل: اشکال در تغذیه دستگاه بخور سرد

[hamed1303]

سلام


Q2 = A1015 PNP TRANSISTOR

Q3 = C1815 NPN TRANSISTOR

***********************************************​

روی برد نوشته q1 و q2 !!!



[zeyafarhani]

دیودها ۴۱۴۸ هستش که شبیه دیود زنر هستن



[حمیدکیانی]

باسلام

درمدلی که ازقطعاتsmdاستفاده شده
قطعا دیودزنر18ولت بکارگرفته وترانزیستورهاهم یکی مثبت ویکی منفی باکدBA,Hfکه همان ترانزیستورهای اشاره شده در پستهای قبلی وماسفت هم از5n60استفاده شده


موفق باشید



[jafarttl]

دوست گرامی دراین مدل تغذیه وقتی ماسفت میسوزه q1وq2واپتو کوپلر ودیودها ی زنر وحتی دیودهای ورودی هم میسوزن همه روبا دقت چک کن انشالله به نتیجه میرسی



[hamid9873]

الان ولتاژ خروجی کلا نداره؟



[hamid9873]

این دوتا دیود معمولی زنر هستن ۴۱۴۸



[hamid9873]

ولتاژ خروجی رو با امپر بالا بعد از تعمیر تست کنید



[Rohamma]

سلام وقت بخیر
شما الان ولتاژ خروجی ندارید؟
پل دیود خازن ها آیسی چک کنید
احتمال زیاد مشگل برطرف میشه



[mojtaba.shah]

درود بر هموطنان عزیزم

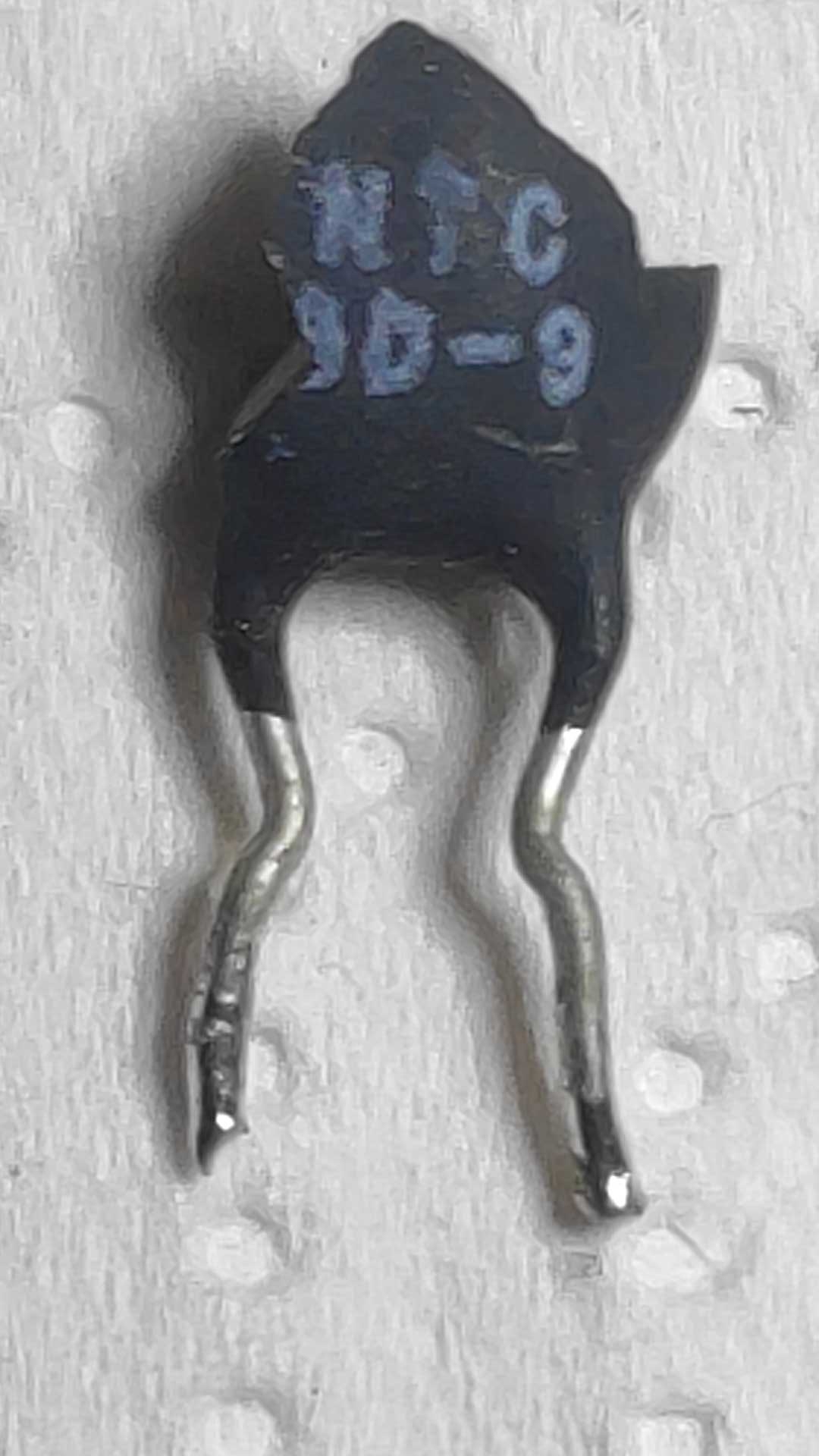

برای تعمیر و راه اندازی یکی از همین بردهای بخار سرد که در این تاپیک راجع بهش صحبت شده ، نیاز به شماره NTC دارم که روی برد با مارکاژ RTC مشخص شده است.
در موردی که برای من آوردن، بخشی از این قطعه به دلیل ترکیدن قطعه، جدا شده و پارت نامبر قطعه مشخص نیست.
عکس قطعه را می‌زارم ، امیدوارم دوستانی که به این برد دسترسی دارند لطف کنند شماره این NTC را بفرمایند.

یک دنیا سپاسگزارم



[AREYA54]

درود بر هموطنان عزیزم
برای تعمیر و راه اندازی یکی از همین بردهای بخار سرد که در این تاپیک راجع بهش صحبت شده ، نیاز به شماره NTC دارم که روی برد با مارکاژ RTC مشخص شده است.
در موردی که برای من آوردن، بخشی از این قطعه به دلیل ترکیدن قطعه، جدا شده و پارت نامبر قطعه مشخص 6نیست.
عکس قطعه را می‌زارم ، امیدوارم دوستانی که به این برد دسترسی دارند لطف کنند شماره این NTC را بفرمایند.

درود
9d-9یا 10d-9 البته عدد بعد از خط تیره ابعاد و توان را مشخص میکنه که خیلی مهم نیست
