مشکل: اشکال در تغذیه دستگاه بخور سرد

[Parsa2309]

اون دوتا دیودی که میگن هردو این اعداد رو داره 2-18 5t
من همین برد رو دارم و ماسفت ترکیده بود بخاطر ابی که به برد رسیده . دیود های زنر هم سوختن

حالا شما که الکترونیکی هستید بفرمایید که میتونم بجاش 4748 بزارم یا خیر ؟
چراا همه ی دیود هارو با D مشخص کرده ولی این دوتارو DW گذاشته ؟؟

با احترام
دوست عزیز ، این ۲ دیود ، دیودهای سرعت بالا و خاص هستند و 18 ولتی که نمونه اصلی به رنگ نقره ای و تخم مرغی شکل هستند ،حتما باید همنام خودش نصب بشه و گرنه یا جواب نمی گیرید یا به طور لحظه ای خواهد بود ،موفق باشید



[h.saki]

لطفا راهنمایی کنید!!!!!!:hmm::hmm::hmm::hmm:

سلام،بهترین راه برای این دستگاه ها تعویض برده،بخاطر رطوبت زیاد مدار کلا بعد مدتی کار و استفاده نادرست خراب میشه



[aliz63]

با سلام واحترام بنده برد کاملش دارم اگر فردا با من تماس بگیری به شما میگم که زند چند ولت شماره تماس 09356010100

این چه مسخره بازیه!!!



[alivazifff]

خسته نباشید .........شماره ترانزیستورها رو کسی میدون چیه ??????? .... Q1 و Q2



[جمشيدا]

سلام


Q2 = A1015 PNP TRANSISTOR

Q3 = C1815 NPN TRANSISTOR

***********************************************​



[alivazifff]

خیلی متشکرم ...کمک خیلی بزرگی کردید ......
بین اون دو ترانزیستور یک مقاومت هستش ......... مقاومته ترکیده میشه مقدارشو بهم بگید و اون ترانزیستور بزرگه که رادیاتور داره
؟



[smaeel]

با سلام ، اگر هنوز هم به موارد فوق نیاز دارید :
مقاومت بین دو ترانزیستور کوچک : یک کیلو اهم
اون ترانزیستور بزرگه که رادیاتور داره : ماسفت 4n60



[alivazifff]

استاد مشابه این ترانزیستور Q2 = A1015 PNP TRANSISTOR چیه .............ممنونم



[war111]

سلام
اون دو تا دیود زنر ۱۸ ولت هستن و تو پایه گیت ماسفت رفتن



[hamed1303]

درود...

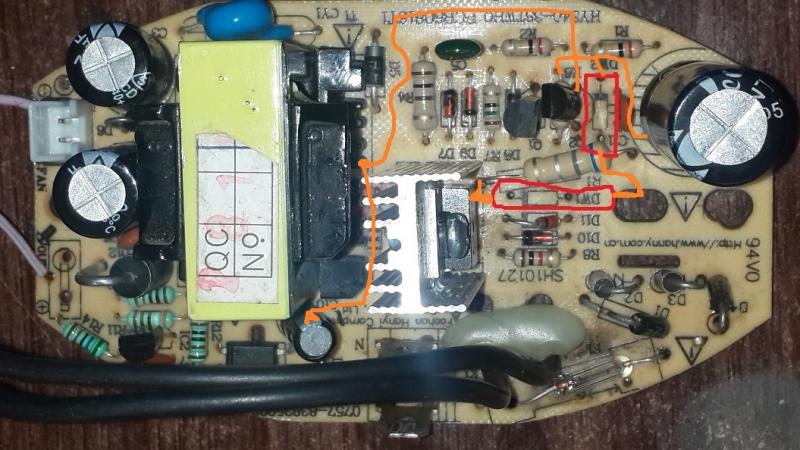

در شکل زیر من یه تغذیه بخور سرد دارم که 2 عدد دیود زنر ان معیوب بود که نمیشد مارک و اندازه انها رو بخونم
لطفا راهنمایی کنید .
در ضمن جای خالی دیود ها با خطوط قرمز نشان داده شده و خط نارنجی کانکشن انها هست
ممنون از همکاریتون

دیدود زنر ۱۸ ولت نیم وات
