مشکل: اشکال در تغذیه دستگاه بخور سرد

[hassannouri]

درود...

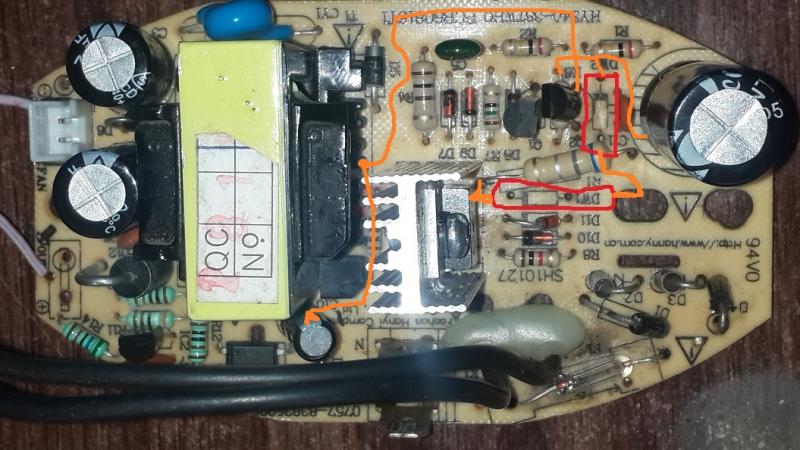

در شکل زیر من یه تغذیه بخور سرد دارم که 2 عدد دیود زنر ان معیوب بود که نمیشد مارک و اندازه انها رو بخونم
لطفا راهنمایی کنید .
در ضمن جای خالی دیود ها با خطوط قرمز نشان داده شده و خط نارنجی کانکشن انها هست
ممنون از همکاریتون



[hassannouri]

لطفا راهنمایی کنید!!!!!!:hmm::hmm::hmm::hmm:



[مجید89]

از اونجا که کاتد این دیودها(دیود دوم) به پایه منفی خازن و در نتیجه زمین مدار وصله، احتمالاً این دیودها زنر نیستن و اگه ظاهر زنر رو دارن پس احتمالاً 4148 هستن. تا نظر اساتید چی باشه.



[hassannouri]

از اونجا که کاتد این دیودها(دیود دوم) به پایه منفی خازن و در نتیجه زمین مدار وصله، احتمالاً این دیودها زنر نیستن و اگه ظاهر زنر رو دارن پس احتمالاً 4148 هستن. تا نظر اساتید چی باشه.

درود...
احتمال داره دیود شاتکی باشه ؟
چون جلوی این دوتا دیود نوشته DW و بقیه رو همون D نوشته
در ضمن رو یکی از دیودها رو تونستم بخونم ، نوشته بود 2-18



[مجید89]

احتمال داره دیود شاتکی باشه ؟

فکر نمیکنم چون دیودهای شاتکی شبیه زنر نیستن.



[hassannouri]

درود....
کاتالگ دیود اولی رو که نزدیک ماسفت هست رو پیدا کردم
HZ 18-2
http://www.alldatasheet.com/datasheet-pdf/pdf/99104/RENESAS/HZ18-2.html
دیود زنر هستش



[مجید89]

بله طبق فرمایش شما و دیتا شیت، دیود زنر 18 ولته.



[hassannouri]

درود....
کسی نفهمید کار این دوتا زنر تو مدار چیه؟
ایا هر دوتاشون یه مشخصه دارند؟
لطفا راهنمایی کنید



[مجید89]

درود....
کسی نفهمید کار این دوتا زنر تو مدار چیه؟
ایا هر دوتاشون یه مشخصه دارند؟
لطفا راهنمایی کنید

من یه جایی توی همین انجمن مشابه این ترکیب رو دیده بودم که دو تا دیود(یکی زنر و دیگری معمولی) به صورت رو در روی هم چیده شده بودند و با اولیه ترانس سوئیچینگ موازی شده بودن که این ترکیب باعث میشد که جلوی ولتاژ لحظه ای و شدید راه اندازی آی سی سوئیچینگ رو بگیره. البته ولتاژ اون زنر 180 ولت بود.



[RASOULES]

سلام دوست عزیز همونطور که دوستان گفتن همه دیود هایی که با D مشخص شدن را4148 بزارو اون دو تا که DWداره را زنر 18 ولت بزار من تا حالا چند تاش را تعمیر کردم
اپتو کوپلر را حتما چک کن !!!!
