سوال: از کار افتادن هیتر گرداک 952

[غزال]

با درود فراوان و سپاس : دو عدد تریاک و یه اتو ترایاک بوده BTA08-BT134 -moc3023این قطعات تعویض شد ....جناب مدیر خازنی مربوط به پمپ هست ؟

درود

اتو ترایاک چیه ؟
قطعا خازن هایی در بخش کنترل پمپ وجود داره.
ولی من بدون نقشه کاری ازم ساخته نیست.

سپاس



[3320119]

با درود : دوستان من یه هویه گورداک 952 دارم سری قدیم نه سری جدید که کد نشون میده که خودم تعمیرش کردم و همه چیزش سالمه فقط وقتی فردا روشنش میکنی اگه درجه باد پایین باشه صدای موتورش پت پت میشه تا یکم که روشن میومنه یا ولومو بالا میبری درست میشه در ضمن ولوم و پتانسیومتر مربوط به پمپ و حتی پمپش تعویض شد ولی ایراد بر قراره ...فک کنم از خازن الکترولیت باشه اگه از دوستان مشگل مشابه داشتند لطفا راهنمایی کنن ممنون و سپاش فراوان

درود
قیبل از پایه تحریک ترایاک پمپ یدونه دیاک هستش
من یبار به این مشکل خوردم با تعویض اون مشکل حل شد
​



[ali969]

درود
قیبل از پایه تحریک ترایاک پمپ یدونه دیاک هستش
من یبار به این مشکل خوردم با تعویض اون مشکل حل شد
​

با درود فراروان ...میشه شماره قطعرو لطف کنی ممنون میشم ....نکنه اونکه شبیه دیدوده ابی رنگه ؟:32000000:اگه اون خراب باشه شورت میشه یعنی اتصال کوتاه که نشده و نشون میده سالمه البته بنده اینطور فرض میکنم نظر شما محترمه بفرمایید اگه خراب باشه چه طوری مشخص میشه ؟در ضمن کاتد اند داره یا دوسرش هیچ فرقی نداره ؟



[seyed fazel]

درود.
دوستان و همکاران گرامی من یه هیتر گورداک 952 دارم که یبار المنت هوای گرمش سوخت و خودم گرفتم و تعویضش کردم و درست شد.
ولی اینبار با اینکه المنت اصلی خودش رو گرفتم خطای H-E میده؟

با تشکر



[hamiddadashi]

با سلام خدمت اساتید
برام یه گرداک ۹۵۲ اوردن که المنت سوخته ولی عیب و ایراد اساسی از اینجاست که با وجود کار کردن سنسور دمای المنت روی نمایشگر دما از ۳۵ تا ۱۲ با داغ کردن با فندک بالاتر نمیره یعنی دما را تا ۶۰۰ بالا میبرم ولی دما بیشتر از ۱۲۰ نمیره پتانسیومتر ها رو هم برسی کردم دما رو کمتر و بیشتر میکنند ولی در کل کارشو درست انجام نمیده یه پتانسومتر روی برد و یکی روی نمایشگر هست که برای کالیبره کردن هستند خلاصه موندم ایراد از کجاست
چون دما درست کار نمیکنه مدار هم اوتومات نمیکنه و دما یکسره بالا رفته و المنت میسوزه



[hamiddadashi]

قسمتی که سنسور رو تو داخل دسته بستی سیماشو با هم تعویض کن منفی به مثبت مثبت به منفی یا سیم قرمز و با سیاه و باعکس کن درست بشه اون ایراد یا قطع بودن سنسور رو نشون میده یا برعکس بودن رو



[nehdi_r]

سلام وقت بخیر
دسته هویه گورداک ۹۵۲ هنگام کار ارور h-e می‌دهد
دسته هم عوض شد باز اشکال هست
لطفا راهنمایی کنید ممنونم



[حامد اهوازی]

Tip 122



[یاشکین]

درود

اتو ترایاک چیه ؟
قطعا خازن هایی در بخش کنترل پمپ وجود داره.
ولی من بدون نقشه کاری ازم ساخته نیست.

سپاس

سلام استاد
یک دستگاه گرداگ ۹۵۲ دست دوم خریدم ک بدون دسته هویه و بدون دسته هیتر میباشد.
وقتی دستگاه رو برق میزنم و کلید هیتر رو روشن میکنم، پمپ هیتر شروع بکار کردن میکنه و نمایشگر هیتر از صفر تا ۹۹۹ بالا میره و برمیگرده دوباره از اول و همینطور تکرار میشه---ضمنا برق خروجی ک روی مدار، مربوط ب تغذیه المنت است، هم ۲۲۰ ولت رو نشون میده ک با کم و زیادکردنِ ولومِ المنت،هیچگونه تغییری در ولتاژ خروجی المنت مشاهده نمیشه.اما ولوم پمپ،بخوبی کارمیکنه و هوا رو کم وزیاد میکنه.
میخواستم اگر لطف کنید و راهنمایی بفرمایید باتوجه ب موجودنبودن دسته هیتر ، بجای نبود سنسوردما،از چ قطعاتی میشه استفاده کرد تا بهمراه لامپ ۱۰۰وات ک بجای المنت متصل کردم، بتونم دستگاه را عیبیابی کنم--ممنون میشم راهنمایی بفرمایید
ضمنا استادغزال عزیز، بازهم از شما متشکرم بخاطر کمک و راهنمایی ک در مونتاژ تغذیه ۱۸ولت۳آمپر ب بنده داشتید - تغذیه طراحی جنابعالی حدود یکسالیست ک همچنان بدون کوچکترین عیبی،درحال کارکردن میباشد



[Alireza as]

سلام

با توجه به اینکه نسبت به عملکرد این دستگاه گرداک 952 علاقمند شدم
لذا شخصا یکی از آنها را تعمیر کردم تا از کائناتش مطلع شوم

موضوع مهمی که در آن وجود دارد سنسور حرارتی آن است که از نوع ترموکوپل است و عملکرد آن بشرح زیر است

ترموکوپل دو فلزی است که در یک نقطه جوش شده اند
برخلاف دیگر سنسورهای حرارتی که مقاومت آنها با افزایش حرارت افزایش قابل توجهی می یابد مقاومت ترموکوپل تغییر با تغییر حرارت ، تغییر قابل توجهی نمیکند بلکه ولتاژی تولید میکند که متناسب با میزان حرارت است

بهمین دلیل مقاومتش زیر 10 اهم است (شبیه ترموکوپل بخاری گازی )
لذا این ولتاژ ناچیز تولیدی به یکی از ورودیهای آپ امپ اعمال میشود

حالا شما با پتانسیومتر خارجی ، ولتاژ مرجع را برای پایه دیگر آپ امپ انتخاب و تعریف میکنید
به این ترتیب اگر ولتاژ ترموکوپل بیشتر از ولتاژ مرجعی که انتخاب کرده اید بشود موجب تغییر وضعیت خروجی آپ امپ شده و هویه یا هیتر را خاموش میکند که حرارتش بیش از مقدار دلخواه شما نشود

و زمانی که حرارت هویه یا هیتر کمی کمتر از حرارت دلخواه شما (مرجع) شد ولتاژ ترموکوپل کاهش یافته و کمتر از ولتاژ مرجع میشود و خروجی آپ امپ به حالت اول برمیگردد و هویه یا هیتر را مجددا روشن میکند و این عمل مدام تکرار میشود تا حرارت در مرز دلخواه شما ثابت بماند .

قصد داشتم تحلیل کل مدار این دستگاه و نحوه عیب یابی آنرا تقدیم کنم ولی متاسفانه تاکنون دسترسی به نقشه این نمونه عینی مقدورم نگردید.
این مدل دارای دو آی سی HA17555 , HA17358 است
سپاس

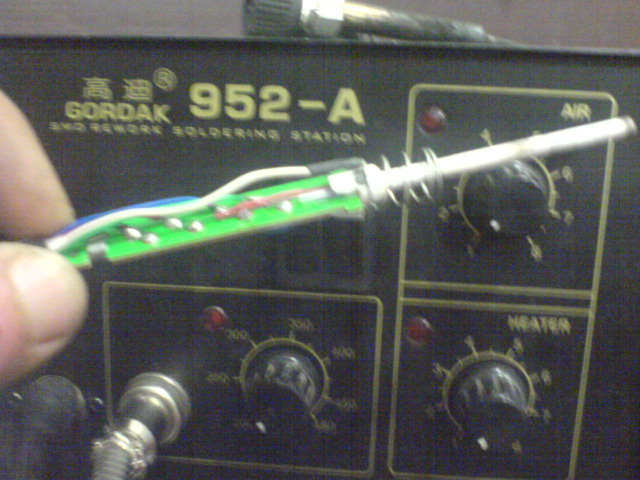

مشاهده فایل‌پیوست 74237

سلام جناب وقتتون بخیر. بنده یک سوال داشتم در باره هویه گرداک ۹۵۲ ممنون میشم راهنمای کنید هویه بنده المنت دسته ایراد داشت تعویض کردم ولی دما بیشتر از ۳۵۰نمیشد و دوباره سیر نزولی پیدا میکرد تا ۲۸۰و دوباره یکم میرفت بالا ولی بالاتر نمیرفت با دسته نو امتحان کردم مشکل پابرجا بود باز کردم دستگاه رو قطعات تا جایی ک تست کردم سالم بود پتانسیومتر ۵کیلو مربوط به دسته هویه رو از مدار خارج کردم دما سریع و راحت میرسه به ۵۰۰ولی دوباره گزاشتم ایراد هست همچنان دوتا پتانسیومتر پنج کیلو نو انداختم ولی دما نهایتا اومد تا ۳۰۵ و بالاتر نرفت ممنون میشم راهنمای کنید مشکل از کجا هست
