درود
ابتکار 2
جهت رفع نقص طراحی دستگاه مورد نظر
منبع تغذیه ای که در پست ۱۸۳ تاپیک زیر مطرح شده دارای ضعف طراحی بشرح زیر است و قصد داریم با ابتکار ساده ای آنرا رفع کنیم .
https://www.irantk.ir/threads/11112...فید-استاد-غزال?p=644398&viewfull=1#post644398

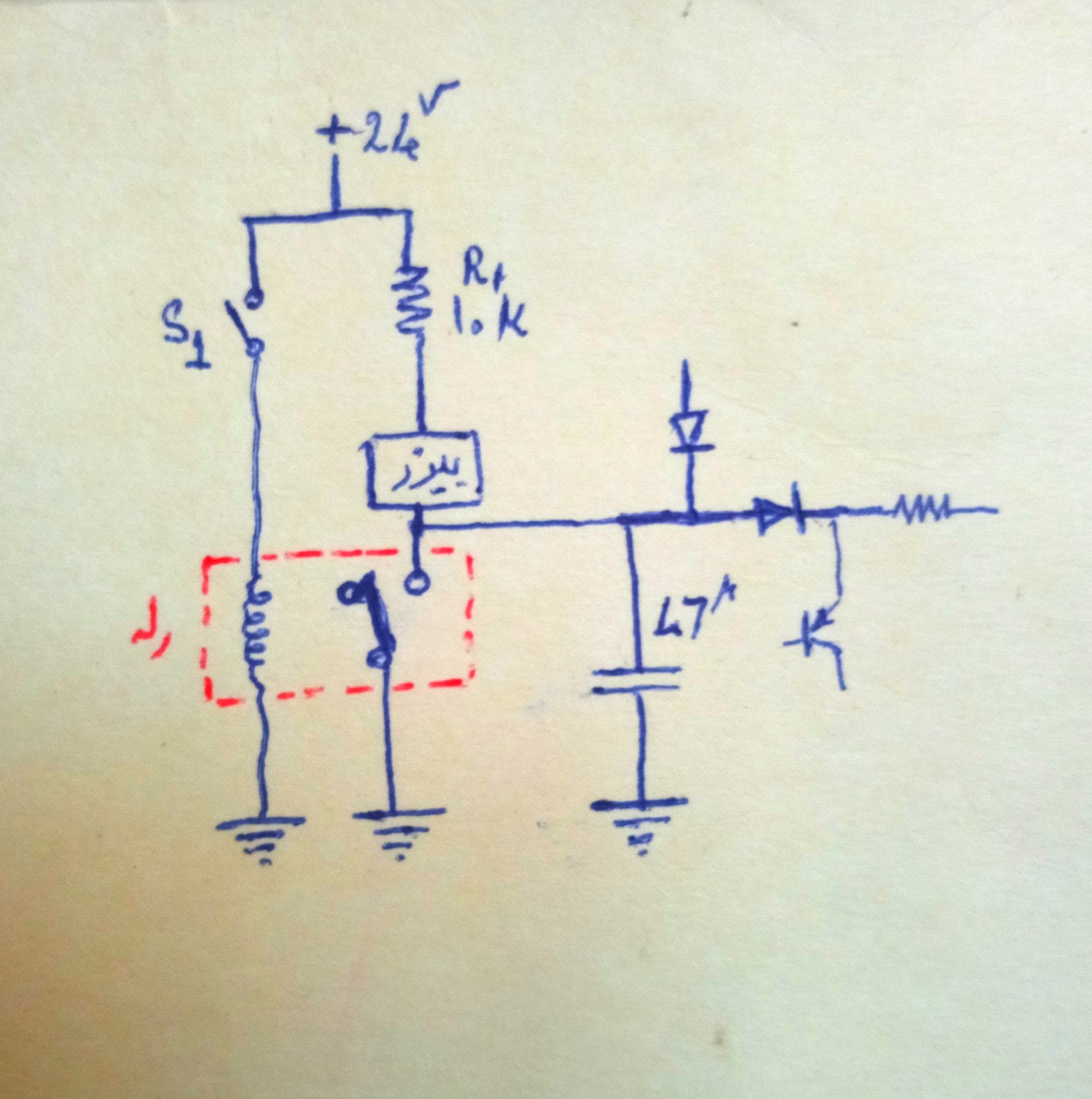

بمنظور شبیه سازی بخش مورد نظر دستگاه ، نقشه پیوست را تصور و نقص آنرا رفع فرمایید که دراینصورت نقص دستگاه را رفع فرموده اید.
کلید S1 بجای فرمان پروتکت منظور شده .
بطوریکه دستگاه منبع تغذیه در حالت غیرمجاز و اتصال کوتاه ، شبیه آنست که در نقشه زیر ، کلید S1 بسته شود که دراینصورت رله فعال میشود و بتبع آن صدای بیزر شنیده میشود.
اما اگر منبع تغذیه در حالت عادی و نرمال باشد کلید S1 باز است و پایه منفی یا گراند بیزر از طریق کنتاکت باز رله قطع میشود تا صدایی تولید نکند.
اما ازآنجاکه بیزر ، نیاز به جریان بسیار ضعیفی دارد و مطابق نقشه پیوست و به استناد آزمایشاتی که در تاپیک فوق الذکر انجام شد ، ازآنجاکه قطعات متصل به پایه منفی بیزر از جمله خازن ۴۷ میکرو به گراند مرتبط است ، و نشتی بسیار ضعیف خازن سالم هم ، گراند ضعیف و ناقصی برای بیزر فراهم میکند.
لذا در حالت عادی که باید بیزر خاموش باشد اما صدای نابجا و ضعیفی تولید میکند که بنظر میرسد با چسباندن برچسب روی محل خروج صدای بیزر ، این صدای ضعیف را با برچسب کاهش داده و ضعیف تر ساخته اند.
لذا ابتکاری بدون ترانزیستور و آی سی پیشنهاد کنید که در حالت عادی کوچکترین صدایی از بیزر شنیده نشود.
اما زمان پروتکت ( ناشی از اتصال کوتاه یا جریان غیرمجاز ) که کلید S1 بسته میشود و رله فعال میگردد بیزر با صدای بلند هشدار دهد.
بعبارت ساده تر
در نقشه پیوست اگر کلید S1 بسته باشد صدای بیزر شنیده میشود.
اما اگر کلیدS1 باز باشد باید بیزر کاملا خاموش و بیصدا شود که نمیشود و با توجه به دلایل و مستندات فوق ، نیاز به ابتکار ساده ای دارد تا صدای ضعیف آن حذف و بکلی خاموش و ساکت شود .
لذا با ابتکار ساده و بدون ترانزیستور و آی سی این نقیصه طراحی را رفع کنید. بنحوی که وقتی کلید باز باشد کوچکترین صدایی از بیزر شنیده نشود.

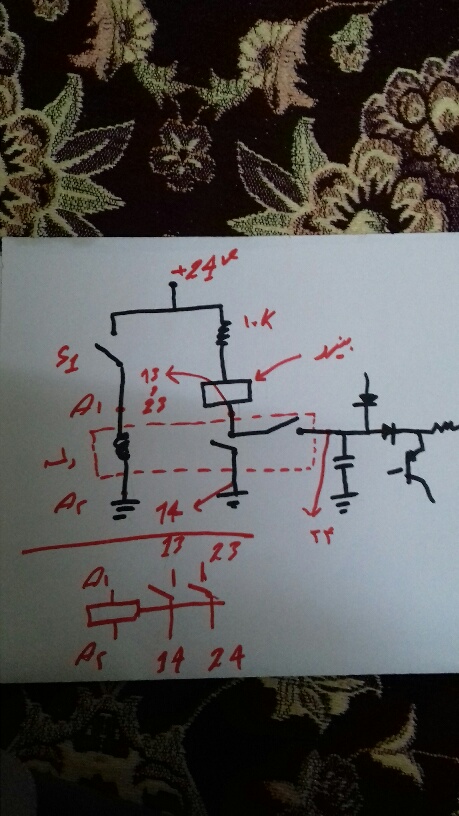

ضمنا رله مطابق تصویر زیر ، دارای یک کنتاکت باز و یک کنتاکت بسته است بطوریکه در این دستگاه ، مطابق تصویر پیوست ، فقط از کنتاکت باز رله استفاده شده .
موفق و موید باشید.
مشاهده فایل‌پیوست 175369
