آیا میدانید وظیفه این دیود عجیب چیست ؟

[غزال]

آقای غزال 2تاسوال داشتم چون واقعا بی نظیر صحبت میکنید 1-اگر امکانش هست بگید در دستگاههای جوش بیشتر چه قطعاتی خراب میشوند به جز پی تی سی و دیود پل و چه مشکلاتی بوجود میاورند؟
2-در دستگاه تبدیل اینورتر 12 به 220 چند بار واسم پیش اومده که یکی از فتها سوخته بود عوض کردم وقتی با باطری میزنم روشن میشود ال ای دی سبز میشود فن هم میچرخد ولی خروجی ولتازش مثلا نصف است و توانایی روشن کردن دستگاه 220 ندارد مثلا خروجی 80 ولت میشود دلیلش چیست؟

سلام

بابت اظهار لطف شما سپاسگزارم
اساسا نه تنها در کلیه دستگاههای الکترونیکی بلکه در کلیه دستگاههای مکانیکی و غیره نیز قطعاتی که تولید حرارت میکنند بیش از دیگر قطعات در معرض آسیب قرار دارند.

و قطعات الکترونیکی و الکتریکی که با ولتاژ بالا کار میکنند در اولویت دوم آسیب پذیری قرار دارند

و لذا عمده عیوب کلیه دستگاهها قطعات فوق الذکرند یعنی ترانزیستوری که با ولتاژ 5 ولت و جریان چند میلی آمپر کار میکند و لذا پایه های آن با مقاومت بزرگتر از 1 کیلو سری است سوختن آن بدون عامل خارجی محال است
بعبارتی فقط عوامل خارجی از جمله رعد و برق و چکش و امثالهم میتواند موجب صدمه آن شود.

لذا در دستگاه جوش ، دیودها و IGBT و PTC و NTC در اولویت های اولیه خسارت هستند
و قطعات دیگر ازجمله آی سی و رگلاتور و غیره در اولویت های نهایی قرار دارند

و پاسخ سوال دوم شما مستلزم تشریح کلیه عیوب احتمالی است و با یک حالت و چند جمله قابل پاسخگویی نیست و باید مورد و عیب مربوطه دستگاه خاص و درحال تعمیر را مطرح کنید تا طی پرسش و پاسخ رفع شود.

سپاس



[غزال]

سلام

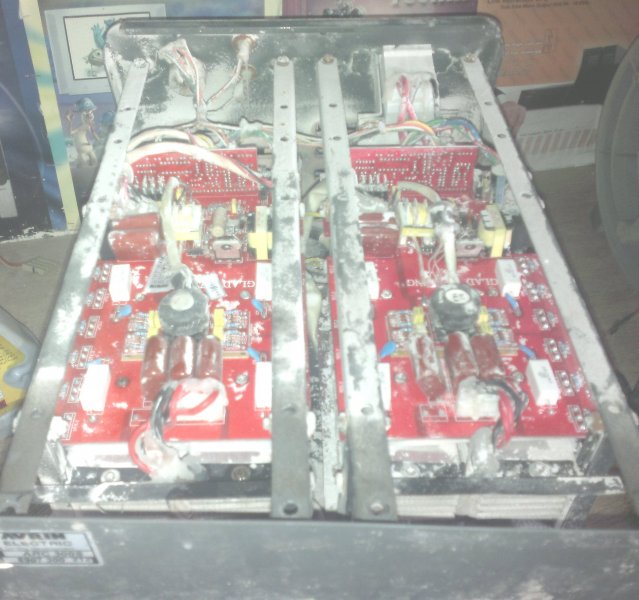

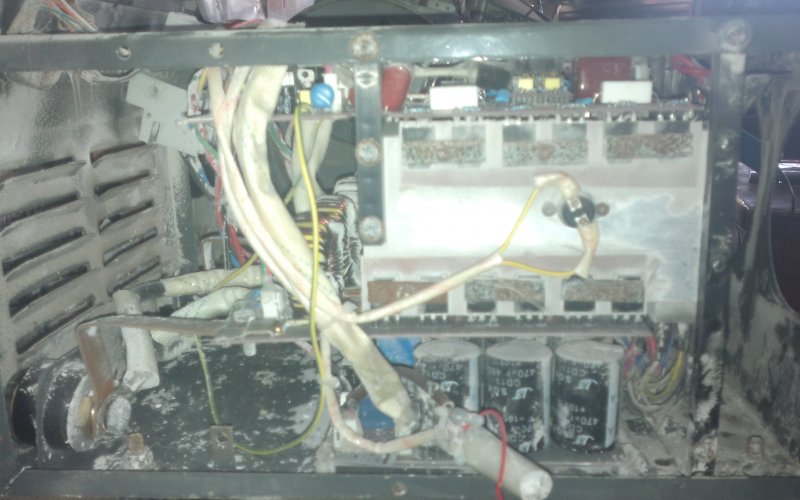

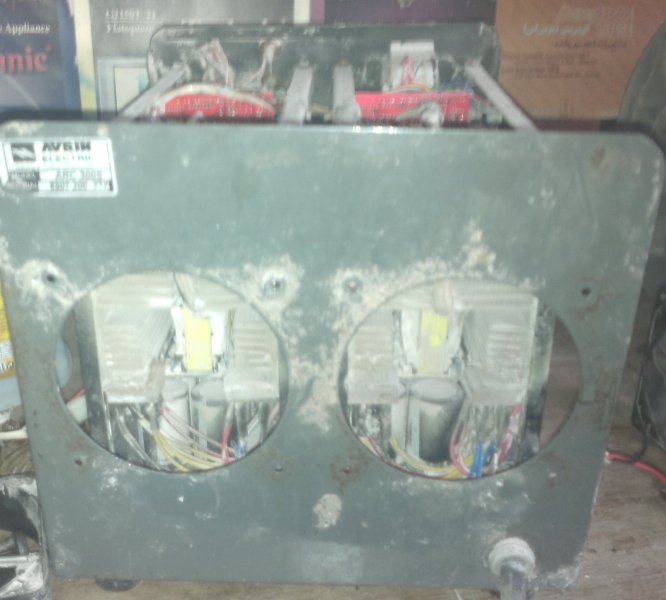

اینم یکدستگاه اینورتر عجیب دوقلو
​

هرچند به نظر من طراحی و تمهید مضحکی در این دستگاه بکار رفته اما ازآنجاکه ایندستگاه با نام و مدل ARC 300 توسط شرکت معتبری تولید شده لذا با احتیاط و تردید تصور میکنم طراحی مضحکی کرده

زیرا به نظر من
اولا توجیه علمی نداره
ثانیا در عمل با توجه به قدرت و تعداد ترانزیستورهای اوت پوت و حجم آن که هرگز نباید صدمه میدید اما به استناد اظهارات صاحبش فقط حدود 2 ماه با قدرت قابل توجهی کار کرده و پس از آن در مدت چند سال تا الان که کاملا از کار افتاده ضعیف تر از دستگاههای معمولی بوده بطوریکه در همان اوایل کار یکی از دو قلو سوخته و پس از آن فقط یک قلو سالم بوده که اخیرا بکلی از کار افتاده

و لذا صرفنظر از سابقه ایندستگاه طرح دلایل ناکارآمدی آن سوژه مفیدی بنظر میرسه

نظر شما درخصوص مزایا و معایب ایندستگاه چیست ؟
​



[adel_s51]

با توجه به خازن و مقاومتهای موازی با دیودها به نظر میرسد که یک نوع مدار کاسکد یا چند برابر کندده ولتاژ باشه. البته نظر اساتید خیلی کاملتر و بهتر میتونه باشه



[reza_476]

باسلام
کتابچه راهنمای استفاده از اینورتر ARC 300

[hide]
رمز 197
[/hide]



[reza_476]

باسلام
کتابچه راهنمای تعمیر اینورتر ARC 300


[hide]
رمز 437
[/hide]

​



[غزال]

باسلام
کتابچه راهنمای تعمیر اینورتر ARC 300


hidden content may not be quoted

​

سلام

استاد رضا بسیار بسیار عالی و مفید بود
نمیدونم چطور تهیه کردی اما ARC 250 و مدلهای مشابه آن به وفور در ایران عرضه شده و اگر منوال آنرا تهیه کنید بسیار موثرتر و مفیدتر خواهد بود.

بینهایت سپاس



[غزال]

سلام

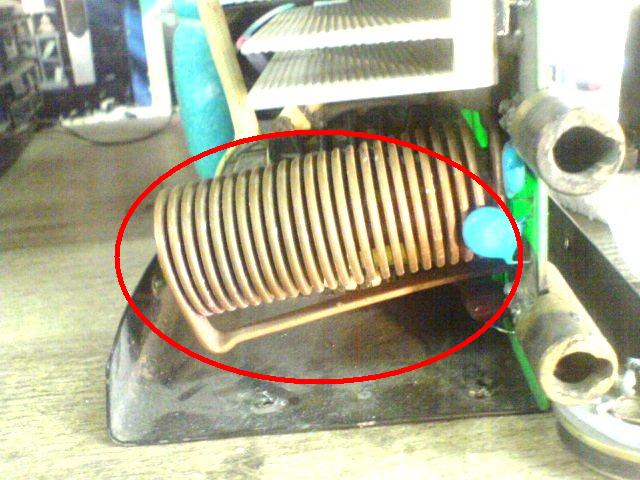

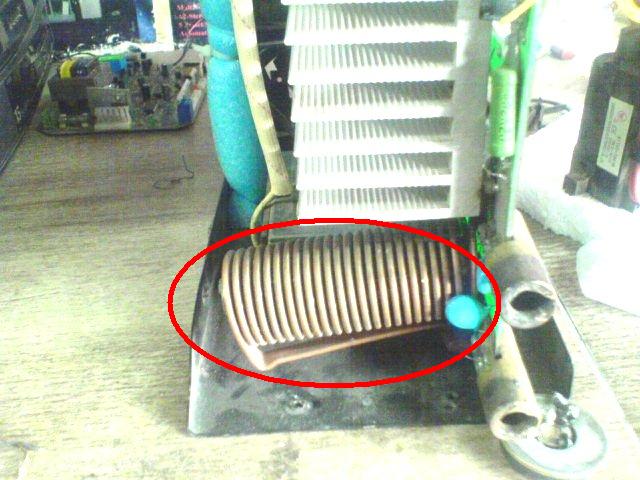

اینم نمونه دیگری از سلف مورد بحث تاپیک که در طول عمر دستگاه جوش فوق العاده موثره بطوریکه از جریان و ولتاژ مضر القایی برای جوشکاری استفاده بسیار مفیدی میکنه و دستگاههایی که فاقد این سلف هستند طول عمر کوتاهی دارند.



[hiumid]

سلام ودرود خدمت جناب اقای غزال غزیز از خدا میخام هر کجا که هستید سالم وتندرست باشید . بسیار بسیار منمون بابت این همه اطلاعات مفیدی که در اختیار همه مشتقان به الکترونیک می گذارید اون هم با بیان به این شیوای و ساده که تئوری وعملی را باهم و به زیبای بیان می کنید. این امر ممکن نیست مگر استادی مثل شما . اگر نهایت دوست داشتن در قطرهای باران است .پس تمام دریاها را تقدیم شما استاد گرانمایه می کنم



[غزال]

سلام ودرود خدمت جناب اقای غزال غزیز از خدا میخام هر کجا که هستید سالم وتندرست باشید . بسیار بسیار منمون بابت این همه اطلاعات مفیدی که در اختیار همه مشتقان به الکترونیک می گذارید اون هم با بیان به این شیوای و ساده که تئوری وعملی را باهم و به زیبای بیان می کنید. این امر ممکن نیست مگر استادی مثل شما . اگر نهایت دوست داشتن در قطرهای باران است .پس تمام دریاها را تقدیم شما استاد گرانمایه می کنم

سلام

دوست و همکار ارجمند

حسن توجه شما شورانگیز و ستودنی است و
التیام بخش ناملایمات
​



[darabi81]

سلام

اینم یکدستگاه اینورتر عجیب دوقلو
​

هرچند به نظر من طراحی و تمهید مضحکی در این دستگاه بکار رفته اما ازآنجاکه ایندستگاه با نام و مدل ARC 300 توسط شرکت معتبری تولید شده لذا با احتیاط و تردید تصور میکنم طراحی مضحکی کرده

زیرا به نظر من
اولا توجیه علمی نداره
ثانیا در عمل با توجه به قدرت و تعداد ترانزیستورهای اوت پوت و حجم آن که هرگز نباید صدمه میدید اما به استناد اظهارات صاحبش فقط حدود 2 ماه با قدرت قابل توجهی کار کرده و پس از آن در مدت چند سال تا الان که کاملا از کار افتاده ضعیف تر از دستگاههای معمولی بوده بطوریکه در همان اوایل کار یکی از دو قلو سوخته و پس از آن فقط یک قلو سالم بوده که اخیرا بکلی از کار افتاده

و لذا صرفنظر از سابقه ایندستگاه طرح دلایل ناکارآمدی آن سوژه مفیدی بنظر میرسه

نظر شما درخصوص مزایا و معایب ایندستگاه چیست ؟
​

مشاهده فایل‌پیوست 90571

مشاهده فایل‌پیوست 90572


مشاهده فایل‌پیوست 90570

خیلی مسخره است.میشه یک فصل تمام به این دستگاه خندید.اگر آمپر بالاتر میخواستن میتونستن خیلی راحت تعداد ماسفت ها رو افزایش بدن و ترانس جوش هم اضافه کنند.ماسفت توشیبا k3131 هم که برای دستگاه های با دوام بالا فوق العاده عمل میکنه والبته گران
