دوست خوبم جناب omidm11
قطعاتی که با U مشخص شده اند ،آی سی هستند .هر چند شکل ظاهریشون شبیه ترانزیستور باشه .در مورد خیلی آی سی های دیگه هم اینطوریه مثل TL431 که شبیه ترانزیستور 3 پایه معمولی هست ولی ترانزیستور نیست .معمولا ماسفت ها رو با PQ روی برد مشخص می کنند .
موفق باشید .



[اسماعیل محبی]

سلام دوستان و با تشکر از استاد عزیزمون جناب آبکه که شاد و سر افرازمون نمودن

جناب امید با عنایت به فرمایشات جناب مهندس احمد آبکه یک مورد هم بنده اضافه کنم سعی کنید همیشه

از روی دیتاشیت خود قطعه قطعه رو شناسایی کنید چه بسا گاهاً پیش میاد رو مدار اشتباه چاپی بشه یا برای

مثال قطعه ای رو تعمیر کار قبلی اشتباهی جازده باشه پس هم دیتاشیت قطعه مهم هست هم برد

موفق باشید



[اسماعیل محبی]

ببخشید مجدد سوال دارم در مورد این موضوع!
اساتید عزیز،جناب سایبرنوا...
آی سی های سه پایه رو شما درست میفرمایید و از روی دیتاشیت هم خیلی بهتره شناسایی بشه ولی...
منظور بنده قطعات هشت پینی هستن که چهار پین یک طرف مشترک دارن و طرف دیگه سه پین مشترک و یه پین تنهاست که اینو رو قطعه ای که با U نامگذاری شده بود دیدم و تا جایی که بلد بودم و آشنایی داشتم ترانزیستور به نظر میومد.
امشب شماتیکش رو هم میذارم تا مطمئن شم با نظرات قطعی شما دوستان.
ممنون

سلام دوباره
منظور همون قطعات 8 پایه هستن 8 پایه ها بیشترشون فت و بعضی موارد رگلاتور و آی سی هستن که با توجه به دیتاشیت

میشه پیداشون کرد

موفق باشید



[اسماعیل محبی]

سلام دوستان

جناب امید ببخشید یه چند وقتی هست بد جور درگیرم

ببینید معمولا تو تعمیرات باید دقت زیادی به خرج داد تعمیرات یک کار نسبی هست که تعمیر کار فقط بادقت میتونه کار کنه

اینکه شما میگید مقاومت بیش از اندازه داغ میکنه خوب این هم میتونه از بعد مقاومت یا از قبلش باشه یا حتی از خود قطعه

در اینجور مواقع این کار رو انجام بدید

1- اول خود مقاومت رو تعویض کنید تا به برد زیاد فشار نیاد ( یعنی حرارت بیش از اندازه باعث خرابی برد نشه یا کند شدنش )

2- اگر در مسیر از خازنهای دیپ استفاده شده حتما از برد خارج کرده و تست نمایید

3- مبحث دیود های شاتکی و ترانزیستور هاست که در ماقعی باعث جریان کشی میشود

و در آخر حتما یادتون باشه تعمیر کاری یعنی دقت و حوصله تعمیر کاری که نخواد قطعات رو تست بگیره و فقط فکر زود تر به نتیجه

رسیدن باشه نمیتونه بعد 50 سال هم تعمیر کار نمونه بشه سعی کنید به روز باشید و همیشه مطالعه کنید و نمونه آماری زیر رو به خاطر بسپارید

کار کرد مغز در خواب 90 درصد

در موقع مطالعه صحیح 100 درصد

در موقع تماشای تلویزیون 10 درصد

موفق باشید و پایدار



[فاطمه 2]

با سلام ممنون میشم از شما اگه یک مادریرد جدید را کامل تحلیل کنید که هر قسمت چه کاری انجام میده تا ما تصویر را میبینیم
با تشکر



[rezarch1358]

با سلام و خسته نباشید :icon26:و دست مریزاد خدمت استاد عزیز اسماعیل محبی ... من که حسابی لذت بردم از این همه تحلیل تعمیرات و به رایگان قرار دادن ان برای همگان خداوند پدرومادر شما رو بیامرزد و در دنیا و اخرت به شما جزای خیر بدهد ...
دوستان چنین افرادی که بی چشم داشت تمام اطلاعاتشونو راحت در اختیار من و تو قرار میدهند بسیار کم هستند..."yellowcard"
واقعا جای تشکر نداره؟



[omidm11]

سلام
تو چند تا سایت در مورد اون قطعات سه پایه ریز که تو مادربردها کاربرد فراوان داره جستجو کردم ولی چیزی از نحوه تست این قطعات روی برد متوجه نشدم.انقد هم تعدادشون روی مادربرد زیاده که خیلی سخته همه رو بیرون تست کنیم.این قطعاتی که بنده دیدم کنار یه پایه ی همه شون یه G نوشته شده که فک کنم منظورش Gate هست.ممنون میشم مهندسین عزیز کمک کنن برای یادگیری بنده.از اینکه این پست رو اینجا گذاشتم از همگی مخصوصا از آقای محبی عزیز عذرخواهی میکنم و درواقع تا حالا خیلی کمکم کردن ایشون و بازم گفتم شاید وقت داشته باشن و کمک کنن.
تشکر از همگی

Sent from my SM-G7102 using Tapatalk



[AMD]

سلام
تو چند تا سایت در مورد اون قطعات سه پایه ریز که تو مادربردها کاربرد فراوان داره جستجو کردم ولی چیزی از نحوه تست این قطعات روی برد متوجه نشدم.انقد هم تعدادشون روی مادربرد زیاده که خیلی سخته همه رو بیرون تست کنیم.این قطعاتی که بنده دیدم کنار یه پایه ی همه شون یه G نوشته شده که فک کنم منظورش Gate هست.ممنون میشم مهندسین عزیز کمک کنن برای یادگیری بنده.از اینکه این پست رو اینجا گذاشتم از همگی مخصوصا از آقای محبی عزیز عذرخواهی میکنم و درواقع تا حالا خیلی کمکم کردن ایشون و بازم گفتم شاید وقت داشته باشن و کمک کنن.
تشکر از همگی

Sent from my SM-G7102 using Tapatalk

منظورتون رگلاتور هست . توی برد با عبارت Q مشخص میشه ؟



[omidm11]

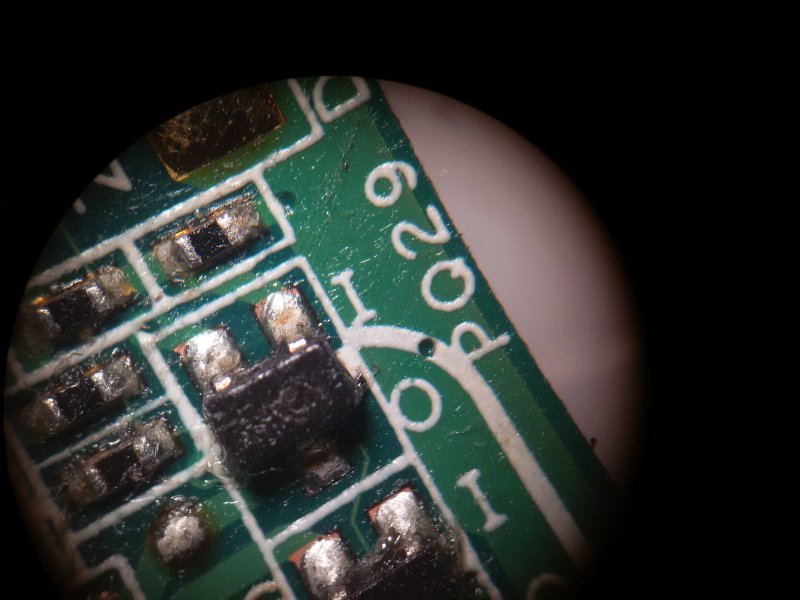

مثلا این قطعه و البته خودتون میدونید که از این قطعات خیلی زیاد داریم رو مادربردها.[emoji58]

Sent from my SM-G7102 using Tapatalk



[اسماعیل محبی]

سلام دوستان

با آرزوی سلامتی و دعای خیر

دوستان شرمنده که زیاد نمیتونم بیام انشالله در روز های آینده دوباره مزاحم خواهم شد

این قطعه هم توضیحش رومیدم جناب امید ببخشید سرم خیلی شلوغ هست .
