با عرض سلام خدمت همه دوستان علی الخصوص مهندس محبی عزیز
1-آقای محبی میشه در مورد نحوه کار خازن هایی که به صورت سری در مدار بسته میشن و خازن هایی که نقش صافی دارن توضیح بدید تا برای بنده درکش آسونتر بشه.
منظورم از سری این مدلیه که تو عکس گذاشتم:

2-مثلا اینکه تو مدارها و به طور خاص مادربرد و لپ تاپهایی که خازن ها به صورت صافی بسته میشن تا حدودی میشه فهمید چطور نقششونو ایفا میکنن ولی خازنهایی که مطابق شکل به صورت سری در مدار قرار دارن (لزوما منظورم دو یا چندتا خازن نیست که پشت سرهم باشن و حتی یک خازن در مسیر عبور جریان قرار گرفته باشه ولی نه به صورت صافی) به چه صورتی کار میکنن و آیا به سرعت و با ریتم خاصی پر و خالی میشن؟یا در زمان های خاصی عمل پر و خالی شدن انجام میگیره؟
3-چرا تو مدارات (برای مثال مین برد لپ تاپ)موقع ولتاژ گیری یک طرف خازن ولتاژ نشون میده ولی طرف دیگه هیچی نشون نمیده؟(یعنی این همون خازنیه که عمل صافی رو انجام میده؟)
4-خازنی که به صورت سری بسته شده موقع ولتاژگیری،ولتاژ هردو طرفش یکی هست؟
ممنون از آموزش های ساده و کارآمدتون:rose:



[اسماعیل محبی]

با عرض سلام خدمت همه دوستان علی الخصوص مهندس محبی عزیز
1-آقای محبی میشه در مورد نحوه کار خازن هایی که به صورت سری در مدار بسته میشن و خازن هایی که نقش صافی دارن توضیح بدید تا برای بنده درکش آسونتر بشه.
منظورم از سری این مدلیه که تو عکس گذاشتم:
مشاهده فایل‌پیوست 114069
2-مثلا اینکه تو مدارها و به طور خاص مادربرد و لپ تاپهایی که خازن ها به صورت صافی بسته میشن تا حدودی میشه فهمید چطور نقششونو ایفا میکنن ولی خازنهایی که مطابق شکل به صورت سری در مدار قرار دارن (لزوما منظورم دو یا چندتا خازن نیست که پشت سرهم باشن و حتی یک خازن در مسیر عبور جریان قرار گرفته باشه ولی نه به صورت صافی) به چه صورتی کار میکنن و آیا به سرعت و با ریتم خاصی پر و خالی میشن؟یا در زمان های خاصی عمل پر و خالی شدن انجام میگیره؟
3-چرا تو مدارات (برای مثال مین برد لپ تاپ)موقع ولتاژ گیری یک طرف خازن ولتاژ نشون میده ولی طرف دیگه هیچی نشون نمیده؟(یعنی این همون خازنیه که عمل صافی رو انجام میده؟)
4-خازنی که به صورت سری بسته شده موقع ولتاژگیری،ولتاژ هردو طرفش یکی هست؟
ممنون از آموزش های ساده و کارآمدتون:rose:

سلام بر دوستان و همکاران عزیز

خوب جناب امید یک راهنمایی میکنم اونم اینه همیشه سعی کنید بعد مطالعه یکم در مورد چیزی که مورد مطالعه هست

شکلی رو ترسیم و روش با خودتون بحث کنید شاید این حرفم خنده دار باشه ولی خوب جواب میده امتحان کنید

اما میرسیم به جواب سوالاتتون اول این که حتما در ویکی پدیا در مورد خازن تحقیق کن مطالب جالبی داره

بعد اینو بدونید خازن همونطور که گفته شده هم صافی هست هم محل ذخیره سازی الکتریسیته تا بشه در موارد لزوم از این الکتریسیته

استفاده کرد اگر دقت کرده باشید بنده گفتم شما یک بشکه آب رو در نظر بگیر درسته این بشکه همونطور که آب رو ذخیره میکنه به شما

این اجازه رو میده که ازش به عنوان صافی هم استفاده کنید شما برای اینکه از حجم دقیق بشکه استفاده کنید چیزهای اضافه رو از داخلش بر میدارید

منتهی این امر در خازن به خودی خود اتفاق میفته یعنی بارهای صدمه زننده یا ضعیف از بین میرند و به جاش بارهای مثبت به درد بخور جایگزین میشن

اما چرا در بعضی از خازنها ما در یک سر ولتاژ داریم و در بعضی نداریم ببنید نمیدونم تا به چه حد با فاز و نول کار کردی البته متذکر بشم این یکی از دلایل

نبود ولتاژ هست در بعضی مواقع موازی بودن هم باعث این امر میشه .

وقتی شما از یک رشته سیم فاز ولتاژ گیری بکنید و این عمل رو بدون سیمنول انجام بدید یعنی یک پراب رو به فاز و یک پراب رو به یک بدنه فلزی بزنید

در آن ولتاژ خواهید داشت ولی در نول این امکان وجود ندارد چرا که نول جریان برگشتی هست و در مواقع لزوم ولتاژ اضافی و یا بار اضافی رو به ارت که زمین میباشد

تخلیه میکند این امر در خازن هم وجود دارد یعنی شما درپایه مثبت ( فاز ) ولتاژ خواهید داشت اما در پایه منفی ( نول ) ولتاژی نخواهید داشت در اینگونه

موارد اگر توجه کنید پایه منفی به بدنه متصل است البته لازم به ذکر است این امر همیشگی است بسته به چیدمان مدار و سری یا موازی بودن متفاوت است

حالا یک مثال دیگر

شما تا به حال توجه نموده اید چگونه یک هد بر روی دیسک هارد اطلاعات را ذخیره و بعداً آنها رو میخونه

در موقع ذخیره هد توسط امواج الکتریسیته قطبهای مثبت و منفی رو عوض میکنه و همین امر باعث میشه اطلاعات به صورت صفر و یک ذخیره بشن

حالا این امر چگونه شکل پیدا میکنه امواج از یک سمت به هد وارد میشن و از سمت دیگه خارج شما در اینجا تقریبا از ساختار خازن استفاده میکنید

ولی در این قسمت ما انرژی رو ذخیره نمیکنیم به همین علت بار الکتریکی از یک طرف وارد و از طرف دیگه خارج میشه ولی در خازن ما این امکان رو

داریم که انرژی الکتریکی رو ذخیره کنیم و در موقع لزوم استفاده کنیم به همین خاطر شما وقتی به خازن اعمال ولتاژ میکنید خازن شارژ میشه و

این عمل سریع اتفاق میفته ولی در موقع خروج جریان به صورت وقفه ای اتفاق میفته یعنی کم کم شما اگر مثال بشکه خاطرتون باشه یاد آوری کنم

شما نمیتونید یک بشکه رو از شیز بسته شده به اون پر کنید به همین خاطر همیشه یک در روی اون درست میکنند تا سریعتر بشکه رو پر کنند و

در موقع استفاده از شیر آب بسته شده استفاده میکنند اگر کمی فکر کنید به نتیجه خواهید رسید

سری :

ببینید وقتی چند تا خازن به صورت سری بسته میشن ولتاژ ورودی شون یکی هست یعنی هر چند خازن پشت سر هم به صورت سری باشند ولتاژ به

همه آنها یکسان میرسه در موقع خروج هم باز همون قانون هست یعنی کم کم اما چرا سری ببخشید باز مجبورم بشکه هارو بیارم وسط

شما برای آبیاری یک زمین مسطح نمیتونید از یک بشکه بزرگ استفاده کنید چون هم کار سختی میشه براتون هم طاقت فرسا از طرفی هزینه بر

برای همین میایید کارتون رو رو چند حجم انجام میدید چطور از چند بشکه استفاده میکنید تا هم فشار کار کم بشه هم فرسایش از بین بره یا کم بشه

و هم به نتیجه مطلوب برسید به همین خاطر در بعضی از مدار ها که معمولا حساس هم هستند از چند خازن به صورت سری استفاده میشه

تا میدان الکتریکی مطلوب و با عمر طولانی به دست بیاد


امیدوارم به دردتون بخوره

موفق و پایدار باشید همتون رو دوست دارم



[اسماعیل محبی]

دوستان سلام

میخوام تو این پست در مورد تراژدی که شاید همه ما تعمیر کارها در گیرش هستیم صحبت کنم

ببینید دوستان اولین چیزی که ما بیش تر از همه در گیرش هستیم اینه که وقتی جنس تعمیری رو تحویل میدیم و مشتری

از قیمت تعمیر آگاه میشه میگه برای مثال این مادربرد چقدر ارزش داره که این همه هزینش شده ببینید دوستان هرگز این اشتباه

رو مرتکب نشید که در این مورد طرف مشتری رو بگیرید اولاً سعی کنید در موقع تحویل گرفتن درست جنس رو وارسی کنید و به مشتری

قیمت نگید بلکه شماره همراهش رو بگیرید و بگید هزینش رو تلفنی خواهید گفت به نظر بنده وسایل و قطعات کهنه ارزش تعمیر ندارند

یعنی میشه تعمیر کرد ولی وقت و هزینه ملاک هست دقت کنید شما میتوانید وقت گذاشته شده روی یک مادربرد 478 رو بگذارید برای

یادگیری و به روز رسانی خود هم وقت تلف نمیشه هم پیشرفته تر میشید یا مثلا این وقت رو بگذارید در طراحی یک دستگاه

دومین مسئله که خیلی هم رو اعصاب هست اینه که گاهی اوقات بر اثر کم تجربگی ما دستگاه رو تحویل میگیریم ولی نمیتونیم

عیب رو تشخیص بدیم و وقتمون رو میگیره و هم پیش مشتری کنف میشیم در اینجور موارد سعی کنید رک و پوست کنده با

مسئله کنار بیایید سعی نکنید سر مشتری یا خودتون کلاه بگذارید بنده همیشه گفتم دستگاهی که بیشتر از 2 ساعت وقت بگیره

سودمند نیست پس سعی کنید در این مدت زمان به نتیجه برسید و اطلاعاتتون رو از مطالعه به دست بیارید نه وقت تلف کردن روی

قطعات بله تمرین خوبه اما نه روی قطعات مشتری بلکه روی قطعات اسکاتی در اینگونه موارد به مشتری بگید نتونستید تعمیرش کنید

شاید این حرف گفتنش سخت باشه ولی حس لجبازی شما رو تحریک میکنه تا اطلاعاتتون رو بالا ببرید تا دیگه تو اینگونه موارد گیر نکنید.

در کل ببخشید باز سر درد دادم میدونم جای این پست هم اینجا نبود ولی برای همکارهای تازه کار لازم بود

موفق و پایدار باشید



[محمد مرادی]

مرسی استفاده کردم



[omidm11]

عالی بود و درگیرش هستم همیشه
ممنون



[sina.azimi]

آقا محبی دمت گرم میشه در مورد کریستا ل وخرابی هاش و نحوه ی تعمیرش...وهمچنین آ پدیت بایوس گرافیک...صحبت کنید



[اسماعیل محبی]

آقا محبی دمت گرم میشه در مورد کریستا ل وخرابی هاش و نحوه ی تعمیرش...وهمچنین آ پدیت بایوس گرافیک...صحبت کنید

سلام دوستان

کریستال چیست ؟

یکی از مهمترین و پرکاربردترین قطعات در صنعت الکترونیک ، کریستال های کوارتزه که البته کارشون هم بسیار مهم و قابل تقدیره!اساساً کریستالها دو خاصیت مهم رو میتونن داشته باشن ؛ یکی خاصیت پیزو الکتریک و دیگری خاصیت پیرو الکتریک !خاصیت پیزو الکتریک یعنی اینکه کانی کریستال تحت یک تنش یا فشار ، الکتریسیته تولید بکنه و یا برعکس ؛ تحت یک میدان الکتریکی ( الکتریسیته ) کرنش کرده و نوسان کنه !پیرو الکتریک هم یعنی اینکه ؛ کانی کریستال ، تحت حرارت ، الکتریسیته تولید بکنه که البته بعضی از کریستالها این خاصیت رو دارند و عکسی که اول این مطلب گذاشتم ربطی به اونها نداره! این عکس مربوط به کریستالهای کوارتزه که بیشترین استفاده رو در صنعت دارند! وظیفه اونها نگهداشتن فرکانس مدارهای نوسانساز ، روی یک فرکانس خاص هستش و این به دلیل خاصیت پیزو الکتریکی کانی سازنده این قطعه یعنی کوارتز (Silicon Oxide ) ، هستش!وقتی که کریستال در مدار نوسان‌ساز قرار میگیره ، فقط نوسانی تولید میشه که خاص خودش هست و به اصطلاح میگیم که فرکانس رزونانس کریستال تقویت شده و در نتیجه ، در خروجی نوسان ساز یا اسیلاتور ، فرکانس تقویت شده ، همان بسامد رزونانس کریستال خواهد بود . مسئله مهم دیگه اینه که کریستالها ، نسبت به تغییرات دما ، حساسیت خیلی کمی دارند و به وسیله اونها میتونیم اسیلاتورهایی بسازیم که فرکانس کارشون با تغییر دما ، عوض نشه و ثابت باقی بمونه ؛ این خاصیت کریستال سبب شده که این قطعه ، مهمترین المان در صنعت مخابرات باشه چرا که فقط به واسطه اونها میشه مدارهای فرستنده بسیار با ثبات ساخت!!! علاوه بر کاربرد کریستال در مخابرات ، این قطعه در ساخت ساعت های بسیار دقیق هم به کار میره ، کریستال های کوارتز یکی از مهمترین بخش صنعت میکرو کنترلر و کامپیوتر هم هستند چون زمان سنجی ، یکی از قسمتهای مهم مدارهای کامپیوتریه و دقیق بودن اونها فقط با کریستال فراهم میشه! نماد کریستال در نقشه مدارات الکترونیکی به این شکله :

دو نمونه ساده اسیلاتور کریستالی هم براتون میذارم :

​

درباره کریستالهای کوارتز این مطلب رو هم اضافه کنم که ؛ بنابر تئوری میشه در همه رنجهای فرکانس رادیویی اونو تولید کرد ولی محدودیتهای موجود خلاف این رو سبب میشن ! فرکانس کار یک کریستال بستگی فراوانی به جنس و ظرافت اون داره و هر چه فرکانس بالاتر باشه کانی کریستال باید ظریفتر برش بخوره . معمولا کریستالهایی که ساخته میشن فرکانسشون بین 4 تا 40 مگاهرتز هست و لزومی هم نداره که فراتر از این محدوده ساخته بشه ؛ چون به واسطه مدارهای مقسم و چند برابر کننده ، میتونیم فرکانسشون رو کم و زیاد کنیم!

منبع :

http://kit.blogsky.com/1392/05/23/post-16/

اما خرابی هاش ؟

خرابی این قطعه بیشتر توسط ضربه هست و در موارد کم حرارت بیش از اندازه البته در بعضی کریستال های لوله ای میشه با حرارت کمی اونو راه انداخت اما

موقت خواهد بود

کریستال لوله ای کنار پل جنوبی چطور میشه فهمید سوخته یا سالم هست ؟

برای تست کریستال بهتر هست از وسایلی نظیر اسیلسکوپ استفاده کرد چون زیاد با ولتاژ کار نداریم بلکه پالس فرکانس مد نظر هست

اما تنها با اهم متر و متکی بر دو پایه میتوان گفت یا حدس زد قطعه سالم هست یا نه بدین صورت که با گراند ولتاژ هر دو پایه رو میگیریم باید حداقل 0/1 اختلاف

ولتاژ موجود باشد اگر اختلاف ولتاژ موجود نبود یا در یکی از پایه ها ولتاژ نداشتیم میتوان گفت کریستال خراب میباشد .

اما آپدیت بایوس گرافیک :

بنده خودم به شخص تعمیر گرافیک نمیگیرم چون نصبت به وقتش نمیصرفه اما خوب سعی میکنم در اولین فرصت یک مقاله یا یک پست در این مورد آماده کنم .


موفق باشید

​



[mmelecom]

سلام.بازم تشکر!تعمیرات یعنی باوصل کردن ولتاژ انگار توخود مدارواردبشی...قطعات رادقیق بشناسیم وحداقل چندین تجربه ازشگفتی های الکترونیک,الکتریسته,مغناطیس,اثرالقآء,ظرفیت خازنی,مقاومتی,نشتی دیودها,نشتی وخرابکارای ترانزیستورهای بی مروت;-) ,وازهمه مهمتر ازاستادان عزیزم نکاتی یادگرفتم مهم!اول اینکه نقشه از برد یا...تهیه کنیم.اوایل درنوجوانی اعتقاد نداشتم,میگفتم ：عجب!!!فلانی میخواد ببینه ماچندمرده حلاجیم و...!الان در۳۳سالگی دریافتم تجربه راتجربه کردن خطاست!!ازحدس و فتوی دادن (بقول دوستمون آقای مهندس محبی ) که دستگاه فلان عیب وفلان بوق...بپرهیزیم,چون باعث ضایع شدن گاهأدروغ میشه!!دستگاه باید چک بشه,ایرادات وهزینه خدمتون اعلام میشه!!نمونه ساده：کتری وچای ساز برقی مدل دلونگی۴۵۶ ازهمسایه جهت تعمیر اورد.عرض کردم بردکامل دستگاه درنمایندگی از۱۵-۲۰بیشترنمیشه....بااجرت نهایتأ۲۸.باخواهش کار راقبول کردم ومشغول!سرتونو دردنیارم,همین خودش شدبرای من کلاسی وآموزشی توپ واسه اصول تغذیه های سویچینگ که بامصرف ومقاومت فقط کارمیکنن....!یعنی درکل اگر تعمیرات بعنوان شغل دوم باشه عالیه!چون گاهأ بعضی بردها توسط امپراطور الکترونیک p.r.cتولیدمیشه,قیمتش ب یک آی سی powerw22نمیرسه.,چه برسه ب وقت گذاشتن و....



[omidm11]

سلام آقای محبی
دستتون درد نکنه واسه خاطر آموزشها.

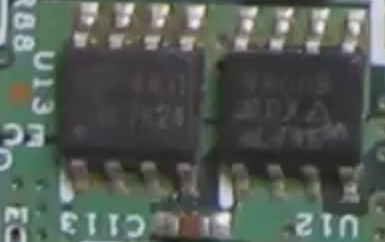

یه سوال پیش اومد واسم که تو یه ویدئو به زبان انگلیسی که توسط یه ظاهرا هندی آموزش داده میشد دوتا قطعه بودن به نامهای u12 و u13 که دقیقا مثل ماسفت چهارتا پایه یه سمت با هم یکی بودن و سمت دیگه سه تا پایه یکی بودن (این چهار پایه و سه پایه و یک پایه فقط برای یکی از قطعه ها بود و دقیقا شبیه هم بودن)و یه پایه هم تک بود که اگه اشتباه نکنم چهارتا پایه درین،سه تا پایه سورس و یک پایه گیت باید باشه.حالا مشکل من که با دیدن این ویدئو یادم افتاد (رو بردهای لپ تاپ که واسم میاد تشخیص سخت میشه) اینجاست که این قطعه هایی که اسمشون u1،u2،.....Un گذاشته میشه آی سی هستن یا ترانزیستور؟اگه ترانزیستورن چرا اسمشون با U گذاشته شده؟
ممنون



[omidm11]

اینم تصویر خدمت شما
