پاسخ : اصول و آشنایی با طبقات رادیو FM

باسلام
استادمن بطور جداگانه تا طبقه میکسر رو بستم البته یکی دو مورد کوچولو دارن مثلا در طبقه OSC دیودCD1روهمینجوری یک دیودخازنی بشمارهBB122گذاشتم.خازن30P C10گیرم نیومد33Pگذاشتم .استاد به نظر شما مداری که گفتید با E10.7Aطراحی کردید که دیگه خبری از ای اف نیست میشه به این سه قسمتی که من بستم بشه وصل کرد اگه میشه لطف کنید مدارش رو بزارید
باتشکر



[gadraj]

پاسخ : اصول و آشنایی با طبقات رادیو FM

باسلام
استادمن بطور جداگانه تا طبقه میکسر رو بستم البته یکی دو مورد کوچولو دارن مثلا در طبقه OSC دیودCD1روهمینجوری یک دیودخازنی بشمارهBB122گذاشتم.خازن30P C10گیرم نیومد33Pگذاشتم .استاد به نظر شما مداری که گفتید با E10.7Aطراحی کردید که دیگه خبری از ای اف نیست میشه به این سه قسمتی که من بستم بشه وصل کرد اگه میشه لطف کنید مدارش رو بزارید
باتشکر

با سلام :
- دیودی که استفاده کرده اید مشکلی ندارد کار میکنه .
- خازن 33 با 30 پیکو هم مشکلی پیش نمیاره کار میکنه .

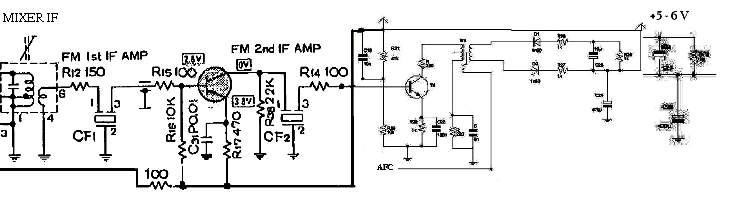

- فقط اولین ای اف که خروجی میکسر هست و اخرین ای اف که دتکتور میباشد مورد نیاز هست و بدون این دو ای اف که غیر از نقش تقویت - وظایف دیگری نیز دارند { میسکر و دتکتور } ای اف وسطی نیازی نیست مدار قبلی را با این صافی که دو عدد استفاده شده تعمیم دادم براتون تقدیم میکنم .
خروجی ای اف میکسر مستقیما به ورودی این مدار وصل میشه و خروجی این مدار نیز به اخرین طبقه ای اف مدار قبلی { دتکتور } ....
با توجه به اینکه بخش تقویت ای اف در این مدار از دو طبقه استفاده شده در نتیجه بهترین و مطلوب ترین نتیجه را باید بگیرید حتی بهتر از مدار قبلی و نیازی هم به تنظیمات میانی ندارد مونتاژ و نتیجه را بزارید .
[hide] [/hide]
موفق باشید .



[jfrras]

پاسخ : اصول و آشنایی با طبقات رادیو FM

سلام و خسته نباشید خدمت استاد رجبی عزیزم
استاد از آموزش عالی و بی نقص شما لذت بردم . برای این مزاحم آموزش شما نشدم.

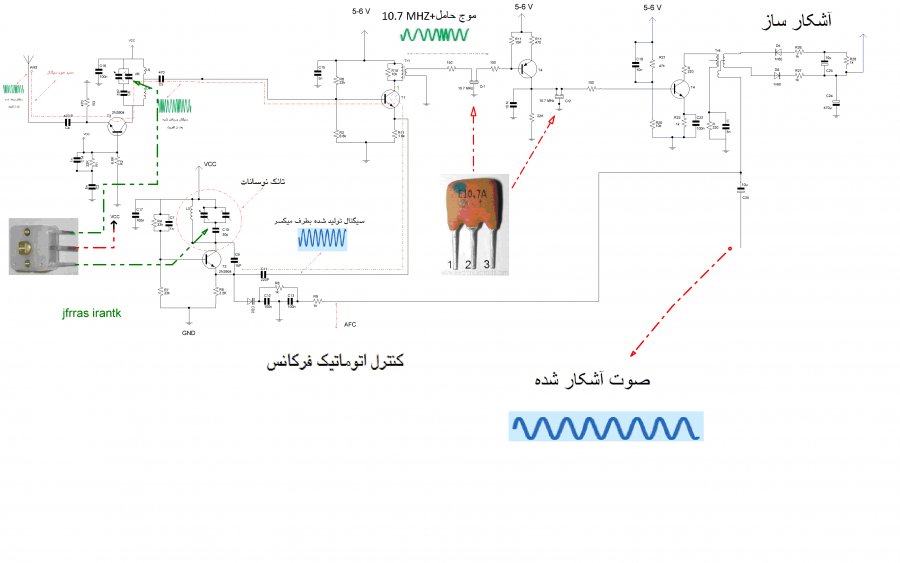

با اجازه شما کل رادیو که الان شما آموزش می دهید را بصورت شماتیک تقدیم می کنم.
