آموزش راديو و اساس كار راديو و تعميرات

[alma7]

استاد جان اینم از عکس



[alma7]

عکس دیگه



[gadraj]

استاد جان اینم از عکس

با سلام :

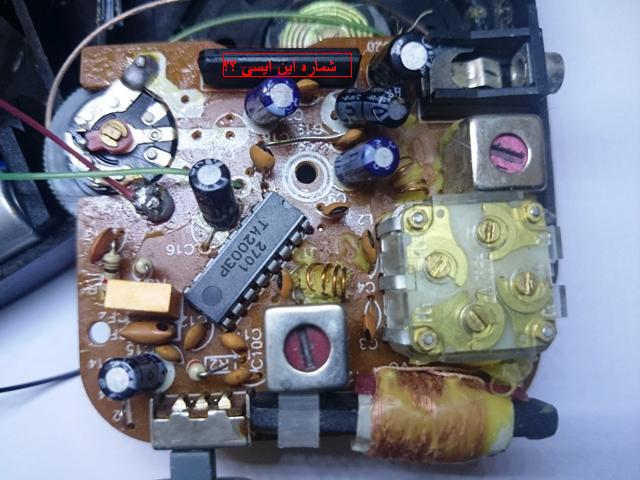

شماره ایسی که در عکس مشخص کردم بزارید تا در خدمتون باشیم . [hide] [/hide]
موفق باشید .



[sam21]

عکس دیگه

سلام

دوست عزیز اگر دریافت موج گیرنده مشگل دارد آیسی TA2003 خراب است تعویض فرمایید



[reza_476]

باسلام

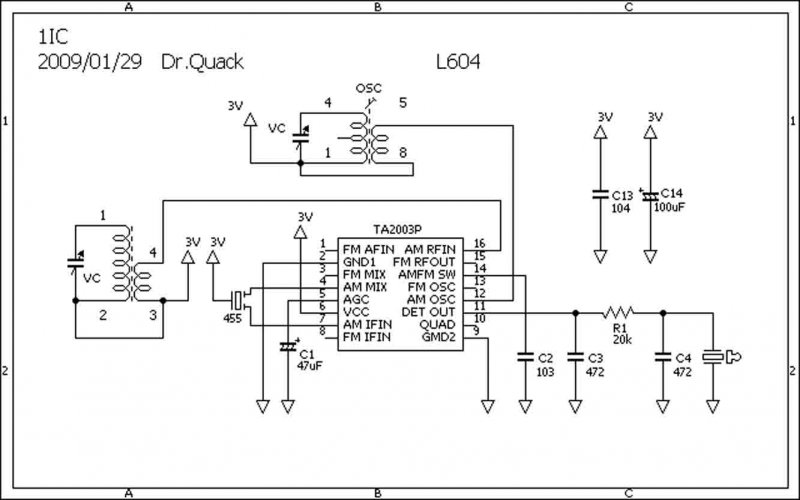

این یک نوع شماتیک از مدار فوق است:



این مدار را بررسی و مقایسه کنی نتیجه میگیری



[reza_476]

باسلام

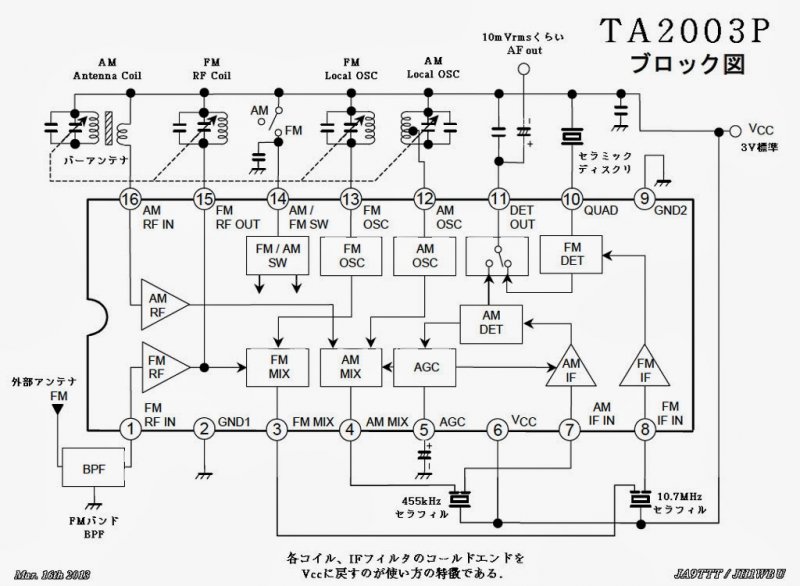

نقشه مدار داخلی آی سی فوق:



[alma7]

سلام از همه دوستان تشکر میکنم
استاد جان شماره ای سی که مشخص کردین ناخواناست ولی به سختی یه اعدادی از اونو تونستم بخونم.
CMC D7368GS
یا CMC D7368G0
استاد جان بیشتر احتمال میدم شماره اولی صحیح باشه البته فقط رو دو حرف اخرشون شک دارم چون ناخواناست.
ممنونم



[alma7]

استاد جان منتظر راهنمایی شما و سایر دوستان هستم.



[jfrras]

استاد جان شماره ای سی که مشخص کردین ناخواناست ولی به سختی یه اعدادی از اونو تونستم بخونم.
CMC D7368GS
یا CMC D7368G0
استاد جان بیشتر احتمال میدم شماره اولی صحیح باشه البته فقط رو دو حرف اخرشون شک دارم چون ناخواناست.
ممنونم

سلام دوست عزیز
با اجازه استاد رجبی
ای سی که نوشتید : ای سی آمپلی فایره

و پکیج اصلی متعلق
[hide]
به شرکت توشیبا است .
نام اصلی TA7368 است .
[/hide]
می تونید به دیتا شیتش مراجعه کنید.


​



[w_mirzaii]

دوستان در این تاپیک هم بحث مرتبطی شده :
http://www.irantk.ir/irantk55871/
