آزمایشگاه آموزشی الکترونیک

[jfrras]

پاسخ : آزمایشگاه آموزشی الکترونیک ( مجانی )

با سلام
نحوه ثبت نام را ذکر کنید ممنون میشم

دوست عزیز
پست بلامحل زدید لطفا دقت کنید جای مناسب پست ارسال کنید. !!!
این هم نحوه ثبت نام. به این آدرس بروید . بعدا پست شما حذف می شود.
http://www.irantk.ir/forumdisplay.php?f=154



[امین200]

پاسخ : آزمایشگاه آموزشی الکترونیک ( مجانی )

[h=2]آزمایشگاه آموزشی الکترونیک ( مجانی )[/h]



[gadraj]

پاسخ : آزمایشگاه آموزشی الکترونیک ( مجانی )

آزمایشگاه آموزشی الکترونیک ( مجانی )

با سلام : اگر به تاریخ شروع تاپیک توجه کنید !!! می بینید که مربوط به چندین سال قبل میباشد و اموزش های مربوطه همون زمان نیزدایر و خیلی وقت هست که به پایان رسیده در صورت لزوم و درخواست های حد نصاب سعی می کنیم دوباره { به صورت انلاین } دایر کنیم . موفق باشید .



[غزال]

پاسخ : آزمایشگاه آموزشی الکترونیک ( مجانی )

شوکر بسیار بسیار ساده
​

فقط با یک ویبراتور و باطری و ترانس هایولتاژ
​

پس از مطالعه تاپیک زیر
http://www.irantk.ir/showthread.php?t=45224&p=243410&viewfull=1#post243410

اگر علاقمند به تهیه هایولتاژ با این شیوه بسیار ساده تاپیک فوق هستید

یک ترانس هایولتاژ تلویزیون سیاه و سفید 12 یا 14 اینچ تهیه کنید که بعنوان اوراقی فراوونه و میتونید با 2 تومن کل تلویزیون 12 یا 14 را بخرید و از بقیه قطعات آن هم در آزمایشات بعدی استفاده کنید

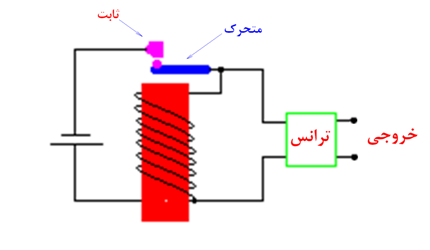

ابتدا سیم پیچ اولیه که بیشترین مقاومت را دارد ( البته اهم ناچیزی داره ولی یکی از آنها اهم بیشتر داره ) مطابق مدار تاپیک فوق ( شکل زیر ) به کنتاکت ویبراتور متصل کنید و هایولتاژ را از خروجی بگیرید و سپس سیم پیچ های دیگر را تست کنید تا بهترین سیم پیچ را پیدا کنید که بیشترین هایولتاژ را بدهد

برای مشاهده هایولتاژ اگر سیم کلفت خروجی را به یکی از سیمهای اولیه ( تاکید میکنم سیم اولیه ترانس ) که به باطری متصل است نزدیک کنید شعله هایولتاژ را مشاهده میکنید و نگران خسارتی نباشید

اما اگر از منبع تغذیه استفاده میکنید چنانچه خروجی هایولتاژ را بجای نزدیک کردن به سیم اولیه ترانس اشتباها به سیم منبع تغذیه که به کنتاکت متصله نزدیک کنید احتمال صدمه تغذیه زیاده
ولی اگر به هر یک از سیمهای ترانس هایولتاژ که به باطری یا رله متصل شده نزدیک کنید صدمه ای نمی بینه

اگر میخواهید خروجی هایولتاژ تکان بیرحمانه و اساسی بده یک دیود هایولتاژ و یک خازن هم به خروجی اضافه کنید که هایولتاژ DC بشه

​



[غزال]

پاسخ : اموزش كار با نرم افزار اوركد (orcad)

فازمتر همراه بسازید
بسیار ساده و ظریف
​

فقط یک مقاومت حدود 100 کیلو الی 200 کیلو را با led سفید سری کنید و بعنوان فازمتر آزمایش و استفاده کنید
و با توجه به حجم ناچیز آن همیشه همراه داشته باشید

کافیست یک طرف این دو قطعه سری را با دست بگیرید و طرف دیگر را به نقاط مشکوک متصل کنید ( کدام طرف فرقی ندارد ) اگر فاز باشد بهتر از فازمتر روشن میشود و خطری برق گرفتگی هم ندارد

سپاس



[غزال]

پاسخ : اموزش كار با ( pspaice ) پي اس پايس

سلام

تستر محشر و بسیار ساده آمپلیفایر
​

بزرگترین عاملی که موجب کاهش شدید عمر آمپلیفایرهای پر قدرت میشود عدم تعادل پوش پول است
یعنی اگر یک طرف پوش پول تفاوت ناچیزی با طرف دیگر داشته باشد در جریان بالا و ماکزیمم صدا در اندک زمانی موجب داغ شدن یک طرف میگردد و هرچه داغ تر میشود طرف دیگر خنک تر میشود و تشدید آن در زمان کوتاهی منجر به سوختن آمپلیفایر میشود

به همین دلیل اغلب آمپلیفایرهای پرقدرت چنانچه پس از تعمیر با قدرت بیشتر از متوسط استفاده شوند میسوزند زیرا ترانزیستورهایی که با یک مدل و شماره و از سوی یک شرکت و حتی در یک زمان تولید میشوند معذالک تفاوت بسیار بسیار ناچیزی با یکدیگر دارند و این تفاوت ناچیز در برخی از انواع پوش پول موجب زایل شدن بالانس پوش پول میشود

و به همین دلیل تنظیم بالانس در زمان تولید نیز ضروری و اجتناب ناپذیر است چنانکه طبقه قدرت اینگونه دستگاهها دارای پتانسیومتر هایی از جمله پتانسیومتر کراس اوور هستند که اگر پس از تعمیر بدقت تنظیم نشوند دیگه اون امپلیفایر ، زود به زود مهمون شماست مضافا که صدای دلچسبی هم نداره

و همین دلیل وحشت برخی از تعمیرکاران از اینگونه آمپلیفایرهاست

از طرفی هرچند بالانس پوش پول با اسیلوسکوپ کار سختی نیست ولی مسلما اسیلوسکوپ دست و پاگیره و استفاده از اون وقت گیره
و لذا در سالهای اول فعالیتم با چند قطعه ساده و بدون ترانزیستور و بدون آی سی تستری ساختم که کالیبره کردن بالانس را در زمان بسیار کوتاه تر و دقیق تر از اسیلوسکوپ میسر میسازد

اما قصد دارم در این تاپیک اثبات کنم همه ما میتونیم با چند قطعه ساده چنین ابزارهایی موثر و کارآمد بسیازیم فقط باور قلبی و اعتماد به نفس و سماجت و پشتکار میخواد

بقیه در پست آتی



[غزال]

تستر محشر و بسیار ساده آمپلیفایر
​

ادامه پست قبل

درسته که یک متخصص برجسته در زمان کوتاهی مثلا چند ساعته به مقصودش میرسه ولی ما هم چند روزه و یا چند ماهه میتونیم

و واقعا میتونیم بدون اطلاعات کلاسیک و دانشگاهی و چه بسا بهتر هم میتونیم زیرا هدف او هدفی همگانی است اما هدف ما هدف خاص و متناسب با نیاز خودمان است

شلواری که با صرف وقت قابل توجه برای خودمان بدوزیم مسلما شکیل تر و محکم تر و زیباتر از گرانترین شلواری است که قدرتمندترین شرکتها و ماهرترین خیاط ها برای عموم تولید میکنند زیرا او از سلیقه و شرایط و اندازه دقیق و زوایا و ضعف و قوت هیکل شما خبر نداره و لذا اگه بخواد هم نمیتونه برای قالب و سلیقه و اهداف تک تک افراد بدوزه

و لذا باور کنید ادعای حقیر ، منطقی و دست یافتنی است و هرچند باورکردنی بنظر نمیرسه اما حقیقت محضه و حرف مفت نیست

صرفنظر از مراتب فوق ، اساسا اعتماد به نفس و لااقل آزمایش توانایی که ضرر نداره
پس همراه شوید تا خود را بیازمایید و سرنخی که اولین بار موجب هدایت و توفیقم درخصوص این تستر شد تقدیم کنم و شما را تا هدف نهایی همراهی کنم و ببینید میشه

بعنوان نمونه عرض میکنم باوجودیکه پست ها و پاسخ های آقای نصوحی گویای هوش و استعداد و توانایی قابل توجه ایشان است اما باور نداشت که در مورد تاپیک زیر نه تنها خودش نمیتونه بلکه ادعای من هم در مورد محدود کننده مورد نظر صحیح نیست

اما قبل از آنکه اطلاعات ناچیز خودم را منتقل کنم در زمان ناچیز و حیرت انگیزی نه تنها باور فرمود بلکه با دید وسیعی انتهای مسیر را هم دید بگونه ای که حتی کمترین نیازی به اثبات و تحلیل اینجانب هم احساس نکرد اینجا
http://www.irantk.ir/showthread.php?t=45112&p=245300&viewfull=1#post245300



[غزال]

تستر محشر و بسیار ساده آمپلیفایر

ادامه پست قبل

حالا طراحی این تستر را آغاز می کنیم

ازآنجاکه اگر بالانس نامتعادل شود یک طرف پوش پول بیشتر از دیگری تقویت و فعالیت میکند لذا به سیگنالی با سیکل منفی و مثبت قرینه نیاز داریم که این موج قرینه را به ورودی آمپلیفایر بدهیم و با ابزازی که میسازیم ببینیم در خروجی آمپلیفایر هم قرینه است یا قرینه نیست و با تغییر لازم خروجی پوش پول را شبیه روز اولش قرینه کنیم

لذا نظر به اینکه میخواهیم از ساده ترین وسایل و قطعات استفاده کنیم بفرمایید این سیگنال را چگونه به نحو ساده و ارزانی تهیه کنیم

توضیح : باوجودیکه دستگاههای مجهزی از جمله فانکشن دارم و حتی فانکشن ظریف و ساده و کار آمدی مونتاژ کرده ام معذالک غالبا از فانکشن برای این منظور استفاده نمی کنیم و به نحو بسیار ساده ای این سگنال را تهیه می کنیم

روش ساده و ارزانی برای تهیه سیگنال ورودی پیشنهاد کنید تا مرحله بعدی را آغاز کنیم.

سپاس



[mohsen++]

سلام
از خروجی کارت صدای کامپیوتر به همراه نرم افزار مناسب میشه استفاده کرد .

از سیگنال 50 هرتز ترانس تغذیه هم بعد از تضعیف میشه استفاده کرد

خود آمپلیفایر رو هم میشه با استفاده از فیدبک مثبت بین ورودی و خروجی به نوسان وا داشت



[غزال]

سلام
از خروجی کارت صدای کامپیوتر به همراه نرم افزار مناسب میشه استفاده کرد .

از سیگنال 50 هرتز ترانس تغذیه هم بعد از تضعیف میشه استفاده کرد

خود آمپلیفایر رو هم میشه با استفاده از فیدبک مثبت بین ورودی و خروجی به نوسان وا داشت

سلام

آفرین
​

البته فقط دومین پاسخ شما صحیح ترین و بهترین گزینه است زیرا موارد دیگر صرفنظر از نویز قابل توجه و غیره ، وقت گیر هم هستند

لذا ساده ترین روش و دقیقترین و تمیزترین سیگنال ، برق شهر است که همواره 50 هرتز فیکس با کمترین نویز در دسترس دائمی ما قرار میدهد

اما ازآنجاکه ورودی آمپلیفایر به سیگنالهای بسیار ضعیف نیز واکنش نشان میدهد و آنها را تقویت میکند و حتی لمس آن صدای غرغر تولید میکند

لذا با چه روش ساده ای و بدون سیم شیلد ، از آن استفاده کنیم که مناسب باشد و در مسیر انتقال برق شهر به ورودی آمپلیفایر با نویز محیط مخلوط نشود و موجب صدمه آمپلیفایر هم نشود

اگر پاسخ ها درصورت امکان ، با تست عملی همراه باشد بهتر و مستند تر میشود و هر گونه خطایی را نیز آشکار میکند.
مضافا که این تاپیک آزمایشگاه است و باید قطعات و مقادیر لازم را اعلام و آزمایش کنیم.

قابل ذکر است در برخی از آمپلیفایرها بدلایلی سیگنالهای فرکانس بسیار پایین را بشدت تضعیف و فبلتر میکنند که در این انواع ناگزیر به استفاده از روشهای دیگر هستیم

سپاس
