کیت همراه با قطعات C-ESR متر

[jfrras]

سلام مونتاژ هنوز تمام نشده ؟منتظرم

سلام
دوست عزیز مال شما هم آماده شده . پیام خصوصی تون چک کنید.
​



[farzad.]

با سلام
جناب رسولی تصمیم گرفتم برای دقت بیشتر از مولتی ترن استفاده کنم ولی ظاهراً مولتی ترن 22کیلو تو رنج نیست آیا امکان استفاده از مولتی ترن 20کیلو وجود داره؟
با تشکر



[jfrras]

با سلام
جناب رسولی تصمیم گرفتم برای دقت بیشتر از مولتی ترن استفاده کنم ولی ظاهراً مولتی ترن 22کیلو تو رنج نیست آیا امکان استفاده از مولتی ترن 20کیلو وجود داره؟
با تشکر

سلام
بنده تست نکردم میتونید تست کنید و نتیجه رو همین جا اعلام کنید.احتمالا جواب بده.


​



[jfrras]

سلام
فعلا تا اطلاع ثانوی بنا به دلایلی این مدار تولید نخواهد شد.

دستگاه آماده آقا مجید ارسال شد .

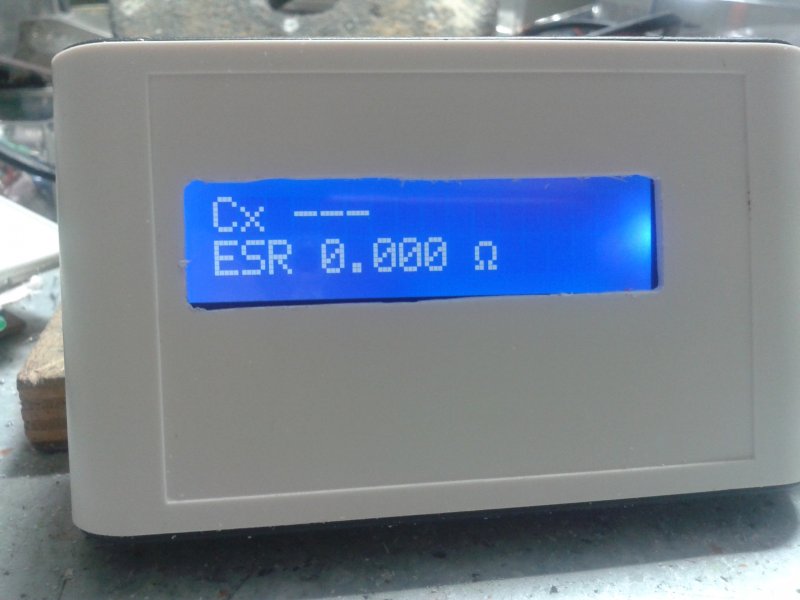

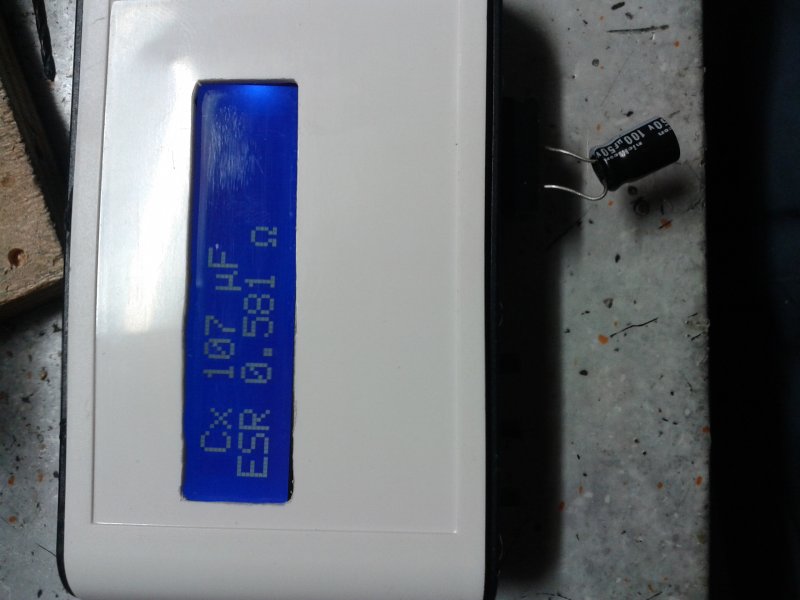

تصاویری از تست دستگاه ایشون.





دوستانی که مدار را دریافت کردند به این پس مراجعه کنند .

http://www.irantk.ir/irantk54254/#post301611
​



[jfrras]

سلام
تعدادی از دوستان خواهان esr هستند. بنده با این پست خواستم تا دستگاه جدید که دارای امکانات
بیشتری هست رو معرفی کنم .چون کامل نیست فعلا عرضه نمی شود.
چند تا تصویر از دستگاه جدید که علاوه بر اندازه گیری c_esr
میتونه انواع ترانزیستور(ماس فت .فت . معمولی و ujt . غیره.... )رو بگیره و تست کنه .مقاومت و سلف (سیم پیچ) خازن از 100پیکو هم همینطور.
فعلا ترایاک و تریستور رو نمی گیره.
تعدادی از تصاویر رو ببینید.

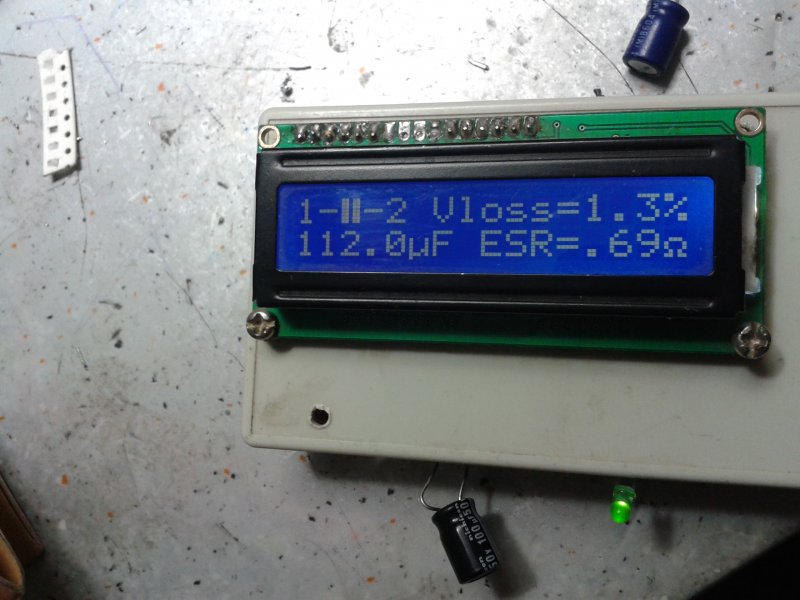

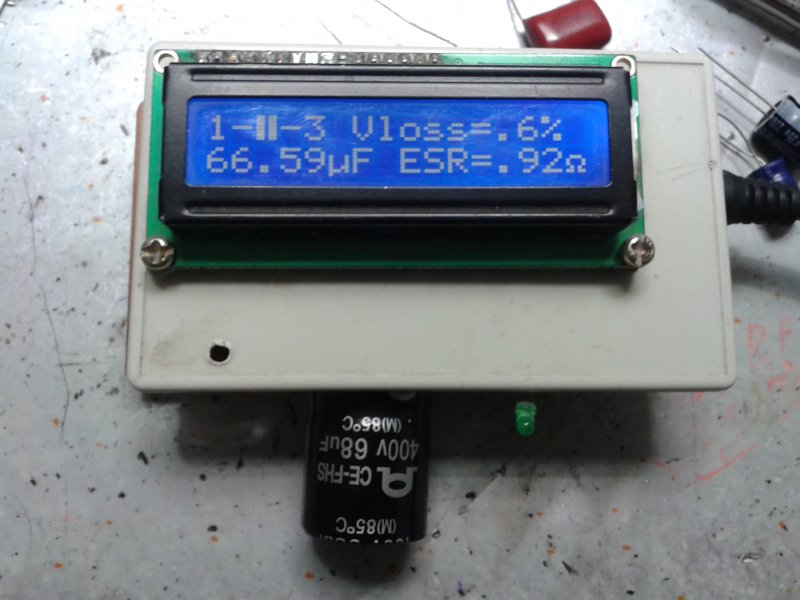

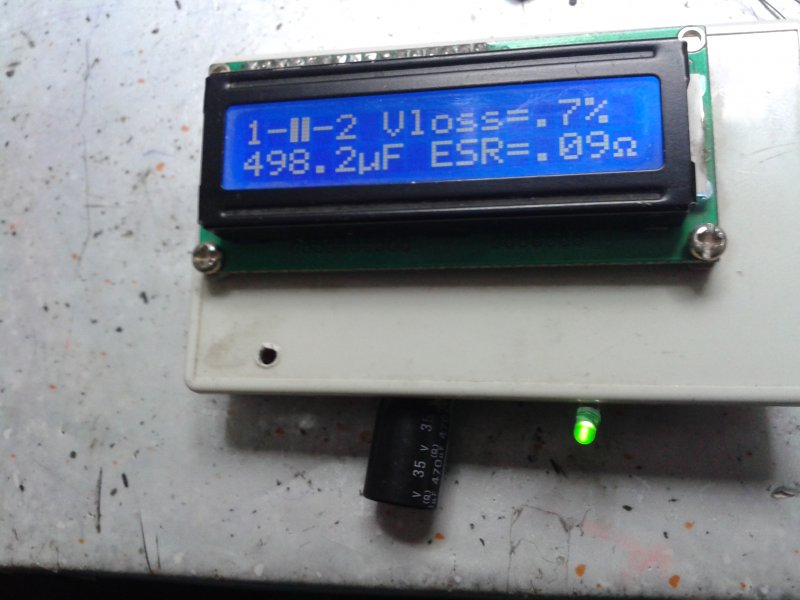

نمایش ظرفیت و esr خازن های شیمیایی

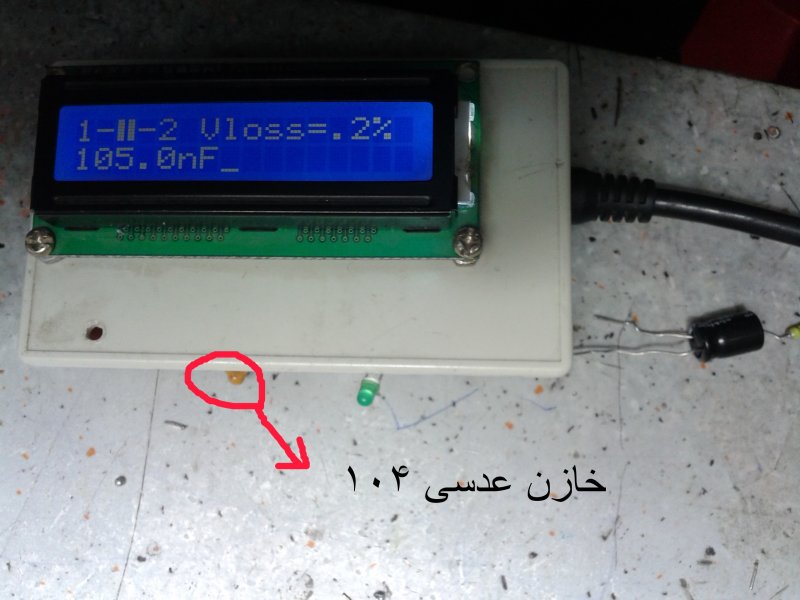

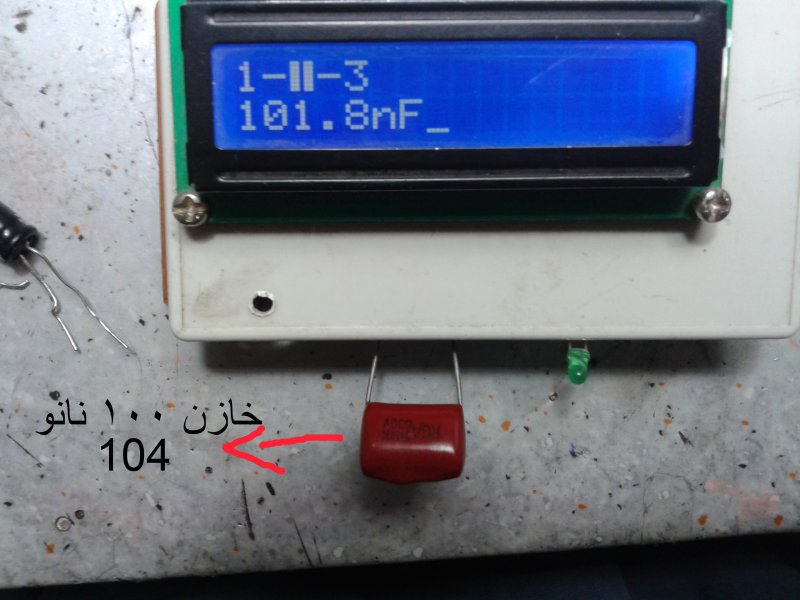

نمایش خازن های عدسی (مولتی لایر. پلی استر . mkt و غیره....




[hide]

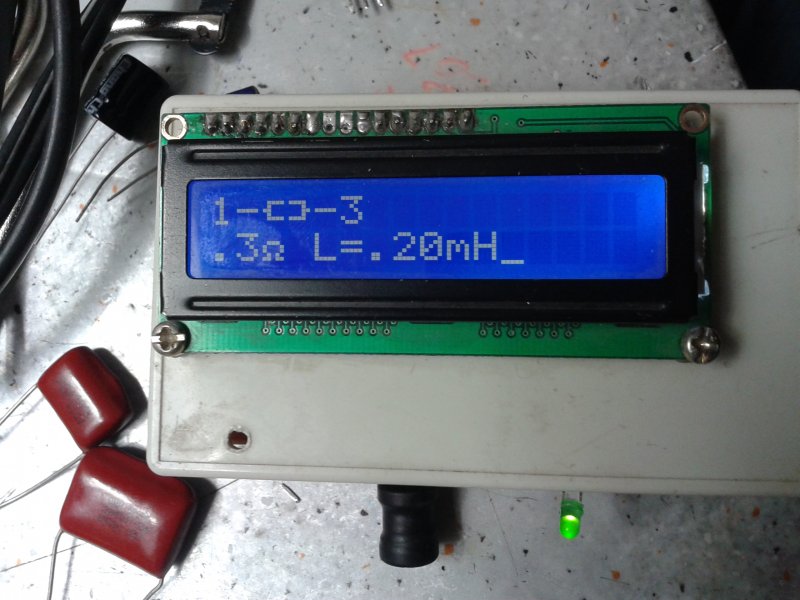

این هم سلف 200 میکرو هانری

[/hide][hide]

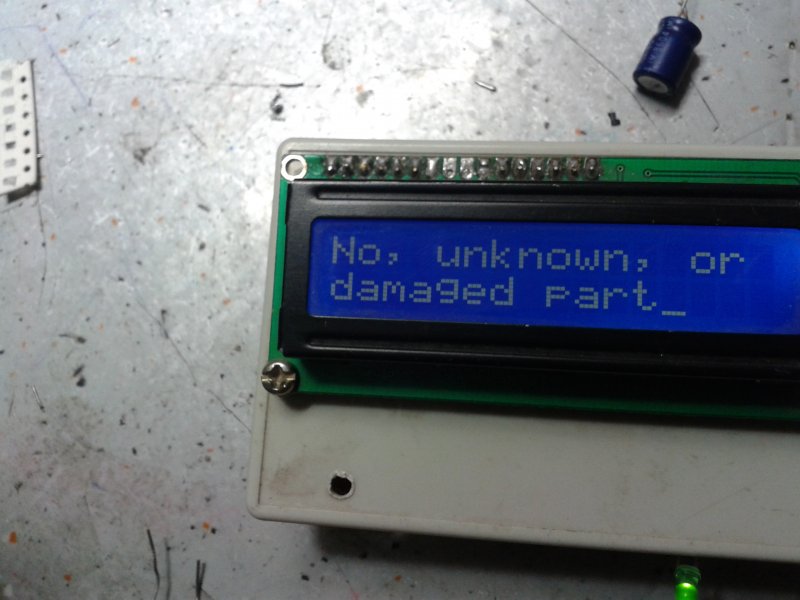

زمانی که قطعه مشکل داره یا روی دستگاه نیست این پیام نمایش داده می شود.

[/hide]

تست بقیه قطعات هم در پست های مربوط به خود دستگاه نمایش داده خواهد شد.
​



[reza_476]

باسلام
با کسب اجازه از دوست گرامی جناب رسولی

نوشته اصلی توسط farzad.
با سلام
جناب رسولی تصمیم گرفتم برای دقت بیشتر از مولتی ترن استفاده کنم ولی ظاهراً مولتی ترن 22کیلو تو رنج نیست آیا امکان استفاده از مولتی ترن 20کیلو وجود داره؟
با تشکر

​

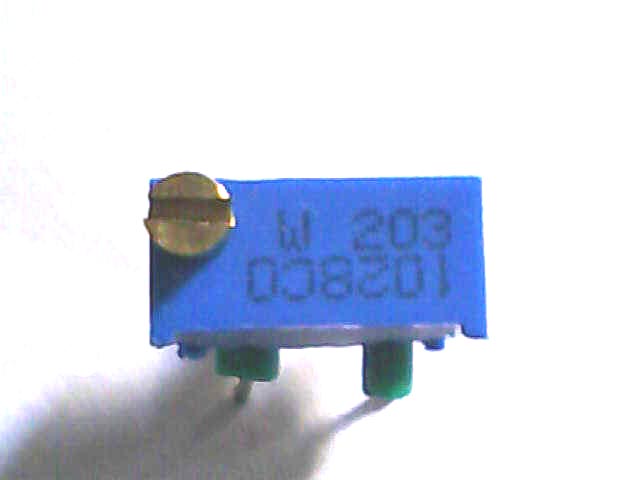

من پتانسیومتر 22کیلو را درآوردم و بجای آن از پتانسیومتر مولتی ترن 20 کیلو قرار دادم



[hide]
جواب نداد و موقع کالیبراسیون هیچ عددی ظاهر نشد
پس باید پتانسیومتر حتما 22 کیلو اهم باشد
[/hide]



[reza_476]

باسلام

مراحل کالیبراسیون :
مرحله اول:
[hide]
1- در ابتدا دستگاه را به منبع تغذیه 9 ولتی وصل میکنیم ال سی دی روشن میشود
2- دو سر گیره یا پراپ آنرا بهم متصل میکنیم باید عدد صفر اهم را نشان دهد
3- دکمه وسط را نگه داشته در ابتدا بدون کالیبره صفحه ال سی دی ده اهم = 0000 یک اهم = 0000 را نشان میدهد
4- سپس همان دکمه وسط را که نگه داشتید و اعداد بالا ظاهره شده پتانسیومتر را با پیچ گوشتی خیلی آرام و میلیمتری میچرخانیم تا عدد ده اهم مساوی 0003 و یا 0004 تنظیم کرده و وقتی آن عدد ثابت شد دکمه سمت چپی راهمزمان فشار میدهیم تا ذخیره شود و پیغام دهد
5- دوسر پراپ را جدا کرده دوباره وصل میکنیم با عدد صفر دوباره نشان دهد و حتی در آنحالت دکمه وسطی را نگه داشته چک میکنیم که عدد 0003 ما مساوی ده اهم ثابت مانده باشد

[/hide]
مرحله اول کالیبراسیون در اینجا تمام میشود
مرحله دوم در تاپیک بعدی.....



[reza_476]

باسلام
اگر در مرحله کالیبره یعنی تغییر پتانسیومتر برای ده اهم مساوی 0003 عدد هیچ تغییری نکرد همان صفر ماند بدان که قطعه زیر مشکل دارد و باید حتما تعویض گردد:
[hide]
آی سی 4066
[/hide]



[reza_476]

باسلام
مرحله دوم کالیبراسیون:

[hide]
1- یک مقاومت یک اهم و یک مقاومت 10 اهم هردو با تلرانس یک درصد تهیه میکنیم
2- مقاومت یک اهم را به دو سر پراپ میزنیم و در صفحه نمایش عدد آنرا قرائت کرده و در جایی مینویسم که لازم داریم
3- مقاومت 10 اهم هم همینطور مثل یک اهم عمل میکنیم
4- حالا برای کالیبره کردن اصلی آن دستگاه را خاموش میکنیم سپس همزمان که کلید سمت فشاری سمت چپ را نگه داشتیم همزمان دستگاه را روشن میکنیم صفحه اصلی کالیبراسیون ظاهر میشود
5- با کلید فشاری سمت چپ با هر بار فشار دادن روی صفحه تنظیمات یک اهم و یا ده اهم و یا خازن میتوانیم حرکت کنیم
در ابتدا همه را 1.000 نوشته است
6- حالا اینجا آن اعداد یادداشت شده در بندهای 2و3 در اینجا بدرد خواهد خورد میائیم این اعداد را از یک پیش فرض کم میکنیم عدد بدست آمده ممکن است اکثرا کمتر و یا حتی بیشتر باشد حاصل این تفریقها را در مقابل یک اهم و ده اهم مینویسیم
7- کلید فشاری شماره 2 یک عدد اضافه میکند و کلید فشاری سه یک عدد کم میکند(کلیدها را از سمت چپ گرفتم و شماره گذاری کردم)
8- مثلا عددبدست آمده در مرحله اول برای ده اهم شده 9/88 ار 10 کم میکنیم میشود 0/12 یعنی 12 واحد بوسیله دکمه وسط اضافه میکنیم سپس برای ذخیره کلید اول را می زنیم که حالت خازن ظاهر شود سپس دستگاه را روشن و خاموش میکنیم تا تغییرات ذخیره گردد
9 - اگر بیشتر از ده اهم بود همانقدر کم میکنیم
10- برای یک اهم هم مثل بند 8 و 9 عمل میکنیم

[/hide]



[reza_476]

باسلام
ادامه
مرحله تکمیلی کالیبراسیون و کالیبره خازن

اول یک خازن سالم و درست و جنس خوب الکترولیتی انتخاب میکنیم

[hide]
1- با خازن سنج مقدار آنرا میسنجیم و ظرفیت آنرا یادداشت میکنیم
2- مثلا 220 میکروفاراد را گرفتیم و با خازنسنج مقدارش 210 شد آنرا از 220 کم کرده و عدد بدست آمده را همانند بند 6 به بعد مرحله دوم کالیبراسیون عمل میکنیم تا خازن نیز کالیبره شود
3- دوباره همه این سه قطعه که کالیبره شدند با پراپهای مربوطه چک میکنیم ممکن است اعداد بالا و پایین شود انقدر انها را یک عدد و یک عدد کم و زیاد میکنیم تا نزدیک عدد اصلی برسیم در اینصورت عمل کالیبراسیون کاملتر میشود
[/hide]
