مشکل: کم بودن ولتاژ در سیم سبز پاور ویرا 600 واتی ( 200 وات واقعی )

[reza_476]

باسلام

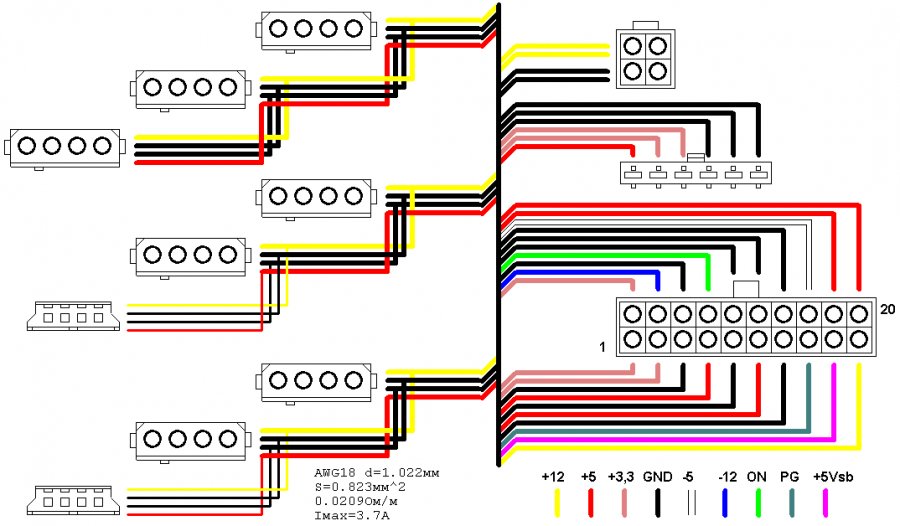

سیم سبز همان PS_ON است من حداقل 10 تا نقشه پاور را مطالعه کردم ولتاژ آن را هیچ نقشه ای ننوشته و چه کاربردی دارد؟

یک نمونه نقشه شماتیک پاور سوپلای در زیر توجه کنید

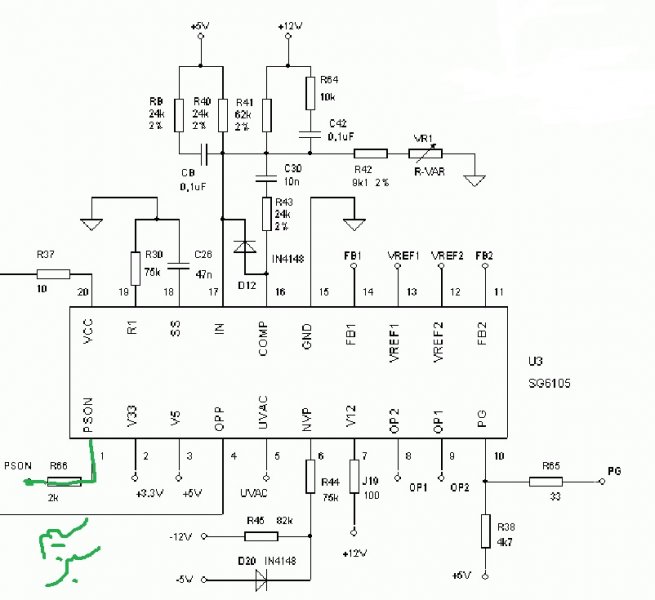

و در شماتیک زیر نیز هیچ ولتاژی را ننوشته است پایه شماره 1 آی سی SG6105 از یک مقاومت 2 کیلو اهم رد میشود و خروجی سیم سبز را تشکیل میدهد مگر پایه یک آی سی ولتاژ تولید میکند



در عکس بالا هم سیم سبز را فقط ON نوشته یعنی ولتاژ آن معلوم نیست وقتی سیم سبز را به سیم مشکی وصل میکنی فقط کار یک کلید را انجام میدهدو بس!



[reza_476]

باسلام
حالا باتوجه به تاپیک بالا از کجا و چه منبعی تشخیص دادی که ولتاژ سیم سبز چند است و چقدر باید باشد و چه نقشی در عیب یابی پاور دارد؟



[GREEN_DAY]

دورود
مشکل پاور این است که روشن میشود ولی سیستم بوت نمیشود و تصویر ندارد

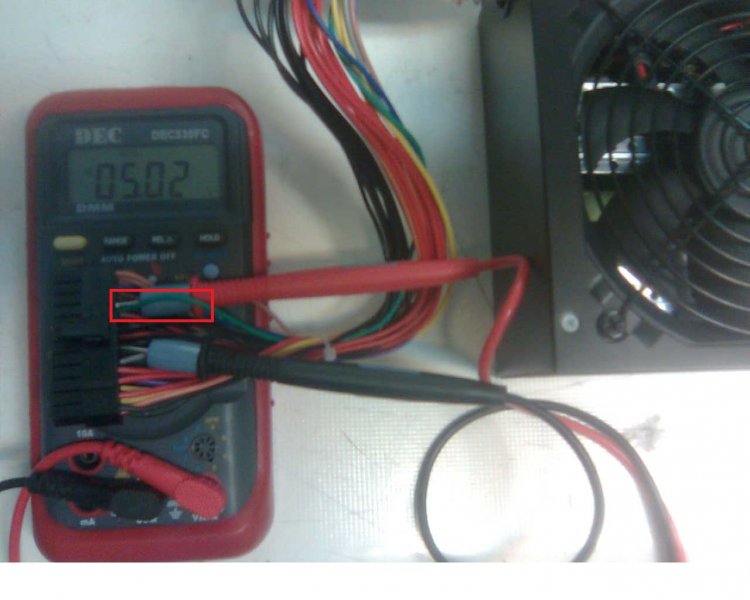

من در همه پاور های سالم ولتاژ سیم سبز رو گرفتم و اکثراً محدودیه 5.16 بود .



[reza_476]

باسلام
اینجور ایرادها از خرابی خازنهای الکترولیتی است اکثر دستگاهها چینی هستند و آنهم ارزان قیمت در چین یکسری از واردکنندگان بخاطر طماع از این جنسها میخرند چون قطعات داخلش مرغوب نیستند نمونه اش قدیم خازنهای الکترولیتی مرغوب بودند و براحتی با اهمتر عقربه ای یا آنالوگ قابل عیب یابی بود ولی الان عیبهای جدیدی پیدا شده که خازن تازه هم خراب میتواند باشد جنس خوب در بازار نیست لذا دستگاههایی بنام ای اس آر متر به بازار آمده و ماده دی الکتریک خازنهای الکترولیتی در اثر حرارت زیاد خشک شده و تولید مقاومت سری معادل میکند که کشف آن عیب بسادگی نیست و ....



[GREEN_DAY]

ممنون از توضیحات کاملتون
یعنی کمبود ولتاژ مهم نیست ؟ و باید در خازن ها رو تعویض کنم ؟
راستی ولتاژ سیم سبز حالت استانداردش باید چقدر باشد ؟ و فقط وظیفه روشن کردن پاور رو داره ؟



[reza_476]

با توجه به نقشه بالا چطوری میتواند از پایه یک آی سی بالا تاپیک 21 بعد از مقاومت 2کیلو 5/16 ولت خارج شود؟



[GREEN_DAY]

با توجه به نقشه بالا چطوری میتواند از پایه یک آی سی بالا تاپیک 21 بعد از مقاومت 2کیلو 5/16 ولت خارج شود؟

دورود بر استاد reza_476

والا من همه پاور های سالم رو اون سیم سبز رو ولتاژ گیری کردم و همه پاور ها در رنج 5 ولت بود .
شما خودتون استادید یکبار ولتاژ اون سیم سبز رو در یک پاور سالم بگیرد .



[GREEN_DAY]

دورود
یه پاور سالم ( نو ) ASUS



[reza_476]

باسلام

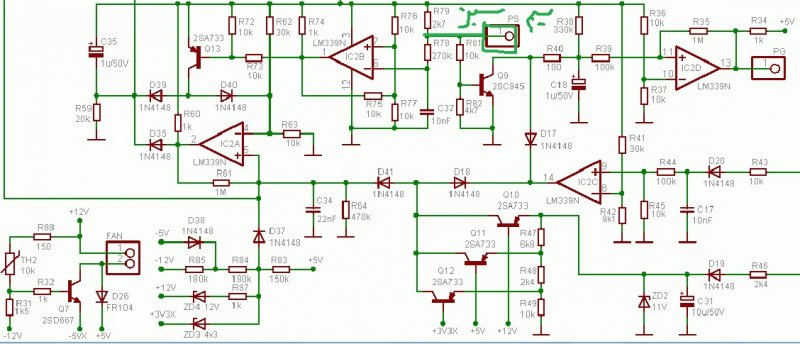

شما درست میگویی 5 ولت وجود دارد من آمدم باتوجه به عکسهای زبر شماتیک 3 نوع منبع تغذیه را بررسی کردم:

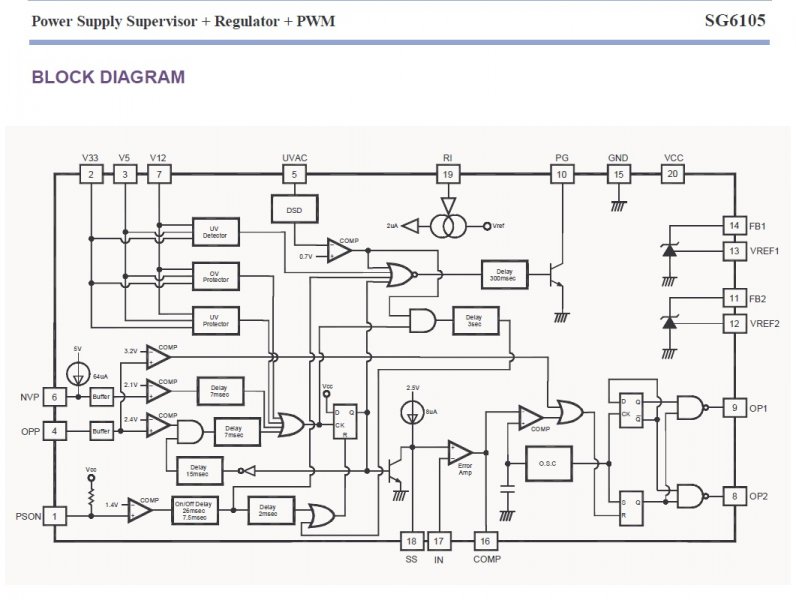

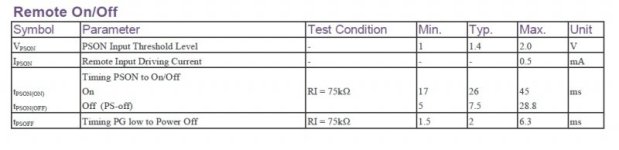

با توجه به جدول بالا حداکثر ولتاژ ورودی سطح تنظیم سیگنال 2 ولت و جریان آن برای آی سی SG6105 حداکثر 0/5 آمپر است که این آی سی وظیفه ناظر و رگولاتور و PWM را بعهده دارد

مشاهده فایل‌پیوست 90718


در هر دوی شماتیک بالا ولتاژ سیم سبز توسط ترازیستور 2SC945 تغذیه میشود ولی ولتاژ آنها معلوم نیست



[reza_476]

باسلام
حالا باتوجه به موارد بالا شما عیب را در قبل خروجی سیم سبز بگردید مثلا تغذیه ترانزیستور اشاره شده و .....
