پاسخ : عدم ولتاز در خروجی پاور دسگاه

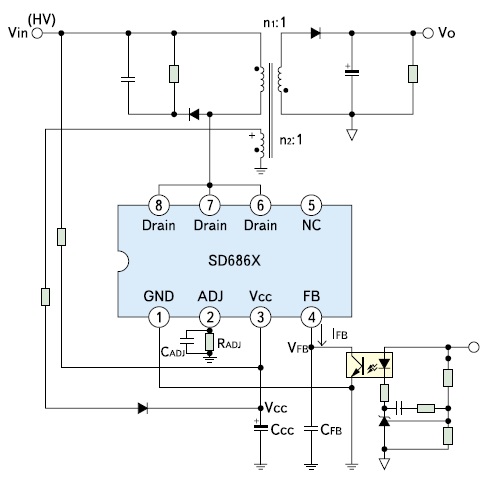

استاد تو ورودیش پل دیوده میاد بعدش خازن صافی هستش که باز 300 ولت برق رو داره بعد از اون دوتا خازن کوچیک 50 ولت 4.7 و 50 ولت 47 میکرو هستش که این دوتا رو من عوض کردم بعدش ic pwm sd6864 که روی پایه vcc 19 ولت برق داریم که پایه سومیشه و روی پایه fb هیچ ولتازی نیست همچنین روی پایه های dr که مشترکا سه پایه هستش همون 300 ولت برق خازن صافی رو داریم و پایه nc هم بدونه کاربرده. میرسیم به دوتا دیود که قبل از ترانزسفرمر ه که یکیش متصله به یک خازن بدون قطبیت سبز رنگ مستطیلی . ولتاژش برابر با همون 300 ولت خازن صافی . یک عدد دیود دیگه هم وجود داره ولتاژش 13 ولته که میاد وصل میشه به یک دیود زینر اون دیود زینر هم میره به اپتوکوپلر
البته من طریقه تست اپتوکوپلر رو نتونستم بفهمم
تا اینجا که قبل از اپتوکوپلره همه چیز سالم به نظر میرسه
میرسیم به ترانسفرمر که بخش ابتداییش 4 پایه هست و بخش ثانویش 2 پایه که وصل میشه به دید ثانویه که هیج ولتازی نداره بعدش خازن صافیه
الباه حدفاصل بخش اولیه و بخش ثانویه بجز اپتوکوپلر یک خازن ابی رنگ کوچیک بدون قطبیت هستش که ظاهرش سالمه
این دسگاه همین قطعات رو داره زیاد شلوغ نیستش البته پشت پاور به صورت smd چندتا مقاومت هم وجود داره
متاسفانه نمیتونم عکس بفرستم ازش اگه براتون امکتنش هست یه راهی بفرمایین بتونم عکسشو بدم خدمتتون. سایت اپلود نمیکنه
من موندم فقط این ترانسفر مر میمونه که تست بوق میگیرم سالم هستش.
tl431 رو میشه با az431 عوض کرد؟
استاد تو ورودیش پل دیوده میاد بعدش خازن صافی هستش که باز 300 ولت برق رو داره بعد از اون دوتا خازن کوچیک 50 ولت 4.7 و 50 ولت 47 میکرو هستش که این دوتا رو من عوض کردم بعدش ic pwm sd6864 که روی پایه vcc 19 ولت برق داریم که پایه سومیشه و روی پایه fb هیچ ولتازی نیست همچنین روی پایه های dr که مشترکا سه پایه هستش همون 300 ولت برق خازن صافی رو داریم و پایه nc هم بدونه کاربرده. میرسیم به دوتا دیود که قبل از ترانزسفرمر ه که یکیش متصله به یک خازن بدون قطبیت سبز رنگ مستطیلی . ولتاژش برابر با همون 300 ولت خازن صافی . یک عدد دیود دیگه هم وجود داره ولتاژش 13 ولته که میاد وصل میشه به یک دیود زینر اون دیود زینر هم میره به اپتوکوپلر
البته من طریقه تست اپتوکوپلر رو نتونستم بفهمم
تا اینجا که قبل از اپتوکوپلره همه چیز سالم به نظر میرسه
میرسیم به ترانسفرمر که بخش ابتداییش 4 پایه هست و بخش ثانویش 2 پایه که وصل میشه به دید ثانویه که هیج ولتازی نداره بعدش خازن صافیه
الباه حدفاصل بخش اولیه و بخش ثانویه بجز اپتوکوپلر یک خازن ابی رنگ کوچیک بدون قطبیت هستش که ظاهرش سالمه
این دسگاه همین قطعات رو داره زیاد شلوغ نیستش البته پشت پاور به صورت smd چندتا مقاومت هم وجود داره
متاسفانه نمیتونم عکس بفرستم ازش اگه براتون امکتنش هست یه راهی بفرمایین بتونم عکسشو بدم خدمتتون. سایت اپلود نمیکنه
من موندم فقط این ترانسفر مر میمونه که تست بوق میگیرم سالم هستش.
