مشکل: زیاد شدن خروجی منبع تغذیه

[arstan]

سلام
گفتید مقاومت را با خروجی 3.3 ولت موازی کنم . یعنی یک پایه مقاومت را به خروجی 3.3 ولت و پایه دیگر را به گرند وصل کنم؟ ( ازروی عکس پست 16 مشخص کنید که ممنون میشم ) سپاس



[غزال]

سلام
گفتید مقاومت را با خروجی 3.3 ولت موازی کنم . یعنی یک پایه مقاومت را به خروجی 3.3 ولت و پایه دیگر را به گرند وصل کنم؟ ( ازروی عکس پست 16 مشخص کنید که ممنون میشم ) سپاس

سلام یعنی مقاومت را با آخرین خازن مسیر 3.3 موازی کنید و اگر نشد با خازن مسیر 5 یا 12 ولت موازی کنید (البته آزمایشی و موقتا نه برای همیشه )



[arstan]

با تشکر
مقاومت ساده که با اهم متر اندازه گرفتم 466 اهمی بود را امتحان کردم .
وقتی مقاومت را در 3.3 ولتی گذاشتم خروجی ها به اینصورت شد .
1 - خروجی 3.3 ولت بین 0.7 و 2.4 کم و زیاد میشه .
2 - خروجی 5 ولت بین 7.8 و 7.9 کم و زیاد میشه .
3 - خروجی 12 ولت بین 19.5 و 20.3 کم و زیاد میشه .
4- خروجی 23 ولت بین 31.1 و 35.1 کم و زیاد میشه .

وقتی مقاومت را در 5 ولتی گذاشتم خروجی ها به اینصورت شد .
1 - خروجی 3.3 ولت بین 0.7 و 2.2 کم و زیاد میشه .
2 - خروجی 5 ولت بین 3.9 و 4.8 کم و زیاد میشه .
3 - خروجی 12 ولت بین 14.6 و 14.9 کم و زیاد میشه .
4- خروجی 23 ولت بین 24.6 و 26.1 کم و زیاد میشه .

وقتی مقاومت را در 12 ولتی گذاشتم خروجی ها به اینصورت شد .
1 - خروجی 3.3 ولت بین 0.9 و 2.4 کم و زیاد میشه .
2 - خروجی 5 ولت بین 7.2 و 7.3 کم و زیاد میشه .
3 - خروجی 12 ولت بین 7.9 و 11.8 کم و زیاد میشه .
4- خروجی 23 ولت بین 30.1 و 32.4 کم و زیاد میشه .

وقتی مقاومت را در 23 ولتی گذاشتم خروجی ها به اینصورت شد .
1 - خروجی 3.3 ولت بین 1 و 2.4 کم و زیاد میشه .
2 - خروجی 5 ولت بین 7.1 و 7.2 کم و زیاد میشه .
3 - خروجی 12 ولت بین 17.9 و 18.3 کم و زیاد میشه .
4- خروجی 23 ولت بین 8.7 و 17.4 کم و زیاد میشه .
در هر چهار حالت صدای تیک تیک ضعیف هم میاد .



[غزال]

سلام
اگر کوپلر را تعویض کرده اید اشکال مربوط به تعویض کوپلره و از کوپلر خودش استفاده کنید

آزمایش بند 2 پست 12 که مطرح کردم و انجام ندادید حالا انجام دهید و نتیجه را اعلام کنید

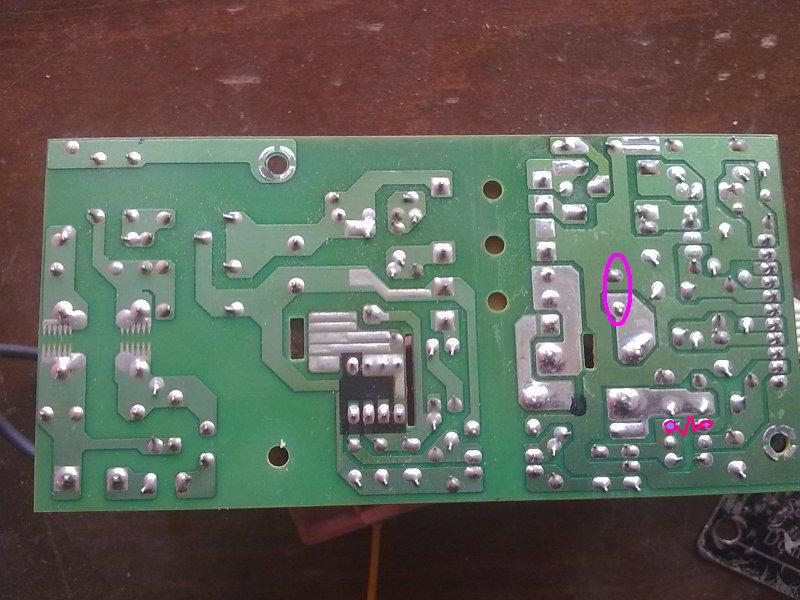

یعنی اگر علامت مقاومتی که با رنگ قرمز در تصویر زیر اضافه کردم مقاومت 1 کیلویی است یک مقاومت 1 تا 2 کیلو با آن موازی کنید دراینصورت اگر بازهم ولتاژها دل دل زد این مقاومت را اتصال کوتاه کنید و اگر باز هم ولتاژها دل دل زد کوپلر را در جریان تعمیر سوزانده اید زیرا در ابتدای تعمیر ولتاژها دل نمیزده

و دل دل زدن ولتاژها در برخی از تغذیه ها ناشی از بی باری است و یا ناشی از صدمه کوپلر و یا تعویض کوپلره

که با توجه به ولتاژ ناچیز اعمالی کوپلر و مقاومتهای مربوطه در این تغذیه ، صدمه کوپلر ، بدون اتصال نابجا محاله

درهرصورت آزمایشات را با دقت انجام و گزارش دهید تا مشخص بشه

ضمنا بنظر میرسه ولتاژها را بشکل صحیحی اندازه گیری نکردید
برای اندازه گیری ولتاژ ها پروب مشکی را به کجا متصل می کنید ؟

سپاس



[arstan]

با تشکر
کوپلر قبلی خودش را وصل کردم .
برای ولتاژ گیری پروب منفی را به گرند ( همان محل پیچ که لحیم خورده ) وصل میکنم و پروب مثبت رابه تک تک خروجی ها . و درجه روی 200 ولت مستقیم است . بعد از وصل کردن مقاومت 1.03 کیلو اهمی ولت ها به این صورت است .
12 ولت بین 16.5 تا 16.8
23 ولت بین 28 تا 29.2
5 ولت بین 6.6 و 6.7
3.3 ولت بین 0.9 تا 2.4



[غزال]

آیا از خازنهای نو استفاده کرده اید ؟

اگر خازنها سالم باشه چنین مقادیر ولتاژی باورنکردنی میشه و قطعا برای 3.3 نقطه مناسبی را انتخاب نمیکنید

اگر مقاومت 1 کیلو و 3 کیلو را خارج کرده اید دراینصورت قطعا جابجا نصب کرده اید و همون موقع در انتهای پست حدس زده ام که جای این دو مقاومت را اشتباه میکنید

اگر از مراتب فوق مطمئن هستید محل مقاومت مذکور را اتصال کوتاه کنید و نتیجه را اعلام کنید

چرا اینحالت (اتصال کوتاه ) را اجرا نکردید و ناگزیر به توصیه مجدد شدم

در نصب قطعه ای اشتباهی داشته اید
اگر قطعه دیگری تعویض و یا عملی انجام داده اید که اطلاع نداده اید اطلاع دهید
من نباید با بازجویی و سوالات عدیده بفهمم مثلا کوپلر را تعویض فرمودید و اطلاع نداده اید خودتان باید کلیه عملیات را گزارش کنید

سپاس



[saeed2252]

غزال عزیز این تغذیه کائون هستش خازنهای خروجی 1000و470و 2دیودبزرگ خوروجی و دیود 33ولت و خازن ایسی تغذیه عوض کن



[arstan]

آیا از خازنهای نو استفاده کرده اید ؟

اگر خازنها سالم باشه چنین مقادیر ولتاژی باورنکردنی میشه و قطعا برای 3.3 نقطه مناسبی را انتخاب نمیکنید

اگر مقاومت 1 کیلو و 3 کیلو را خارج کرده اید دراینصورت قطعا جابجا نصب کرده اید و همون موقع در انتهای پست حدس زده ام که جای این دو مقاومت را اشتباه میکنید

اگر از مراتب فوق مطمئن هستید محل مقاومت مذکور را اتصال کوتاه کنید و نتیجه را اعلام کنید

چرا اینحالت (اتصال کوتاه ) را اجرا نکردید و ناگزیر به توصیه مجدد شدم

در نصب قطعه ای اشتباهی داشته اید
اگر قطعه دیگری تعویض و یا عملی انجام داده اید که اطلاع نداده اید اطلاع دهید
من نباید با بازجویی و سوالات عدیده بفهمم مثلا کوپلر را تعویض فرمودید و اطلاع نداده اید خودتان باید کلیه عملیات را گزارش کنید

سپاس

با تشکر و چشم .
قبل از اتصال کوتاه محل مقاومت . خواستم ولتاژ ها را بعد از نصب مقاومت اطلاع بدم که به چه صورت شده . تا شما با بررسی اطلاع بدین که اتصال کوتاه کنم .
بعد از اتصال کوتاه دوباره ولتاژ ها را اعلام میکنم .
غیر از تعویض تمامی خازن ها و برگرداندن کوپلر اصلی خودش قطعه دیگری را عوض نکردم . ( دو توع خازن که به جای 25 ولت 50 ولت پیدا کردم که شما گفتین اگه ولتاژ زیاد باشه مشکلی نیست ) طریقه اهم گیری دو مقاومت کنار هم را فقط یک پایه آن را خارج کردم که اشتباهی نشه .
جناب غزال این مشکل ( با توجه به پست 17 در http://www.irantk.ir/showthread.php?t=35369&p=187073&viewfull=1#post187073 که برای تغذیه گفتین ) مشکل از آی سی نیست ؟



[arstan]

غزال عزیز این تغذیه کائون هستش خازنهای خروجی 1000و470و 2دیودبزرگ خوروجی و دیود 33ولت و خازن ایسی تغذیه عوض کن

سلام وبا تشکر
اگه منظورتون کائون مدل دستگاه است این مدل نیست مدل دستگاه 150x است . اگه کائون مدل منبع تغذیه است . اگه ممکنه بیشتر توضیح بدین با تشکر



[غزال]

با تشکر و چشم .
قبل از اتصال کوتاه محل مقاومت . خواستم ولتاژ ها را بعد از نصب مقاومت اطلاع بدم که به چه صورت شده . تا شما با بررسی اطلاع بدین که اتصال کوتاه کنم .
بعد از اتصال کوتاه دوباره ولتاژ ها را اعلام میکنم .
غیر از تعویض تمامی خازن ها و برگرداندن کوپلر اصلی خودش قطعه دیگری را عوض نکردم . ( دو توع خازن که به جای 25 ولت 50 ولت پیدا کردم که شما گفتین اگه ولتاژ زیاد باشه مشکلی نیست ) طریقه اهم گیری دو مقاومت کنار هم را فقط یک پایه آن را خارج کردم که اشتباهی نشه .
جناب غزال این مشکل ( با توجه به پست 17 در http://www.irantk.ir/showthread.php?t=35369&p=187073&viewfull=1#post187073 که برای تغذیه گفتین ) مشکل از آی سی نیست ؟

سلام

آی سی سالمه
فقط با دقت پاسخ دهید حل میشه پاسخهای شما داره بهتر میشه
از انجام توصیه من نترس فقط با دقت انجام بده که اتصالی نابجایی رخ نده بقیه بعهده من

سپاس
