سلام دوست عزیز.
جسارتا نتیجه چی شد؟
سلام بر شما
اگر پست های قبلی را مطالعه کرده باشید
مدام میگفتم روی پایه های DC پل دیود اصلا ولتاژ ندارم و کلی قطعات اون قسمت بالا و پایین کردم تا نهایتا مشخص شده ایراد نبود ولتاژ از چیه ؟!
اشتباها در ورودی بجای NTC از VDR استفاده کرده بودم !!!
این شد که ولتاژ به پل دیود نمیرسید
خلاصه دیروز NTC تهیه و رو برد نصبش کردم دیدم ظاهرا همه چیز طبیعیه !
اومدم ولتاژ دو سر DC پل دیود را اندازه بگیرم دیدیم یهو بوی سوختگی و سوختن بلند شد فورا پاور خاموش شد و وقتی نگاه کردم
دیدم بعد از ثانویه و بعد از طبقه دیودهای شاتکی ، تقریبا 3 عدد المان : دیود مقاومت زینر سوخته اند .
دیودهای شاتکی تست شد سالم بودند:
3 عدد دیود شاتکی SBL4045PT در حالت مستقیم و تست دیود 0.11 و در حالت عکس هیچ ارتباطی نداشتند
1 عدد دیود SBL4060PT در تست دیود و حالت مستقیم 0.12 و در حالت عکس هیچ .
معلوم شد شاتکی ها سالمند .
به نظر شما چه عاملی باعث سوختن اون المانها شده است

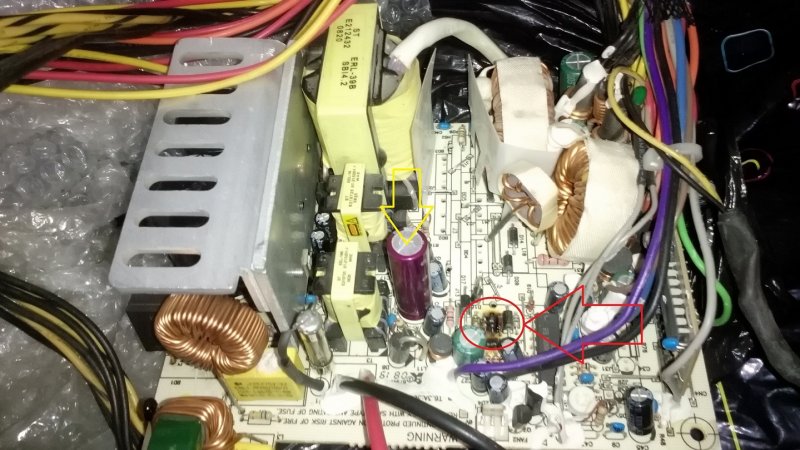

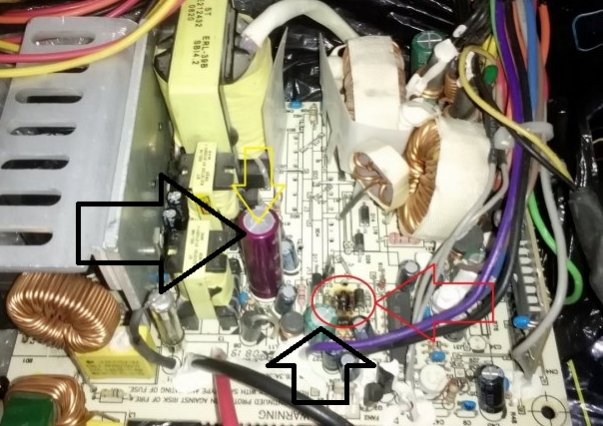

در عکس زیر قسمت سوختگی و خازنی که قبلا باد کرده بود و تعویض شد مشخص شده است
