مشکل: روشن نشدن لپ تاپ HP مدل G6 و ولتاژ 0.7 ولت روی سوئیچ

[atlas98]

با سلام
شماره U2 تو عکس معلوم نیست من U2 رو تو عکس ندیدم البته معلوم نیست ایراد شما از همین قطعه باید باشه
یک عکس با کیفیت از 2 طرف برد تو همون محدوده ی سوکت ورودی برق بزاری ممنون میشم.
همونو تعویض کنید باید مشکل باید 80درصد درست بشه.

پیروز باشید
​



[kiyanmz]

با سلام

شرمنده دوست من واقعا سرم شلوغ شده چند روزی
شما دور PU9 ببین چه ولتاژ هایی داری
در ضمن دوست گرامی دستگاه رو به منبع تغذیه وصل کردید یا نه؟؟
چقدر آمپر میکشه ؟؟ قبل و بعد از پاور ؟؟
شماتیک این مدل خیلی برام عجیب بوده
اصلا page 38 ذکر نشده تو Page 1 برام اینش عجیب بود
ولی به هر حال مشکلی نیست که نشه حلش کرد
موارد فوق رو بده بنده اطلاع دهید تا ببینیم چی میشه

سلامت باشید
​

سلام و درود.
ممنون دوست من، پیگیری شما باعث دلگرمی بنده حقیره و همین کافیه برام :icon26:
رو پایه هایPU9
1=19
6=5.8
9=3.23
10=0.7
11=0.7
12=5.8
15=5.8

رو دارم.
متاسفانه هنوز منبع تغذیه ندارم.
تا صفحه ی 39 توی نقشه ای که آپلود کردم هست.
بله حق با شماست، من بالاخره آی سی PU2 رو تونستم پیدا کنم از برد اوراقی و سفارش دادم برام بفرستن.
​



[kiyanmz]

با سلام
شماره U2 تو عکس معلوم نیست من U2 رو تو عکس ندیدم البته معلوم نیست ایراد شما از همین قطعه باید باشه
یک عکس با کیفیت از 2 طرف برد تو همون محدوده ی سوکت ورودی برق بزاری ممنون میشم.
همونو تعویض کنید باید مشکل باید 80درصد درست بشه.

پیروز باشید
​

سه تا عکس تو پست سوم آپلود کرده بودم و PU2 رو مشخص کردم تو اون عکس.
با این حال این هم لینک عکس.


http://s7.picofile.com/file/8234429484/3.JPG
​



[brutalfast]

یک سوال شما با تست بازر دنبال مسیر میگردید یا با تست ولتاژ؟

اگر با تست ولتاژ میگردید که خیلی سخته با تست بازر بگردید مسیر را تا یک جایی برید بعد با تست ولتاژ پیداش کنید بهتر است.

شما یک شانسی که آوردید کنار تمام قطعاتی که مربوط به پاور میشه حرف P خورده است.

pu3 هم ممکنه آی سی مربوط به شارژ باطری باشه که وقتی باطری میزارید تازه ولتاژش میاد

آیا شمارش قابل خواندن هست؟ نقشه مدار را دارید؟

هیچ جای مدار دیگه ولتاژ ندارید؟ مثل آی او یا بایاس؟

اگر میشه فقط از دو طرف برد نزدیک سوکت شارژ برام عکس بزار با کیفیت می خوام ببینم که مسیرش معلوم میشه یا نه



[kiyanmz]

یک سوال شما با تست بازر دنبال مسیر میگردید یا با تست ولتاژ؟

اگر با تست ولتاژ میگردید که خیلی سخته با تست بازر بگردید مسیر را تا یک جایی برید بعد با تست ولتاژ پیداش کنید بهتر است.

شما یک شانسی که آوردید کنار تمام قطعاتی که مربوط به پاور میشه حرف P خورده است.

pu3 هم ممکنه آی سی مربوط به شارژ باطری باشه که وقتی باطری میزارید تازه ولتاژش میاد

آیا شمارش قابل خواندن هست؟ نقشه مدار را دارید؟

هیچ جای مدار دیگه ولتاژ ندارید؟ مثل آی او یا بایاس؟

اگر میشه فقط از دو طرف برد نزدیک سوکت شارژ برام عکس بزار با کیفیت می خوام ببینم که مسیرش معلوم میشه یا نه

با سلام.
تشکر میکنم از شما دوست خوبم بابت توجه شما به پست بنده ی حقیر.
با تست بیزر و همچنین ولتاژ مسیر رو با توجه به نقشه دنبال کردم، چون وقتی ولتاژ داخل آی سی میره ولتاژ تقسیم میشه و کار سخت.
به تنها آی سی مشکوکی که برخوردم همون PU2 بود که ظاهرا خروجی 3 و 5 رو نداشت.
آی سی رو سفارش دادم، قطعات SMD اطرافشو تست میگیرم و بعد جایگزین میکنم و نتیجه رو اعلام میکنم خدمتتون.

روی بایوس هم هیچ ولتاژی ندارم، ولتاژ تو مدار قطع شده و به آی سی PWM نمیرسه!!
فرمودید:یا شمارش قابل خواندن هست؟ نقشه مدار را دارید؟
جواب مثبته.خدمتتون عرض کردم، با شارژر ولتاژ 8 ولت تو مدار دارم به جای 19.
اگر میشه فقط از دو طرف برد نزدیک سوکت شارژ برام عکس بزار با کیفیت می خوام ببینم که مسیرش معلوم میشه یا نه:
حتما این کارو انجام میدم.
با تشکر.

​



[brutalfast]

اگر میشه شماره آی سی PU2 و 3 را بزارید یا دیتا شیتش را



[atlas98]

با سلام مجدد

داداش چون منبع تغذیه نداری یکمی سخت میشه عیب رو تشخیص داد ولی طبق بررسی هایی که کردم دیدم که شما علاوه بر این احتمالا باید خازن ها و مقاومت ها و سلف های سر راهی رو بعد از تعویض چک کنید
چون فکر میکنم چندتاش باید رفته باشه
دور همون PU2 منظورمه البته پشت برد هم چک کنید بد نیست تو همون ناحیه چون ایراد شما همونجاست
تو این موارد اگه منبع داشته باشید یکمی آمپر رو بیشتر کنید قطعه های خراب یا داغ میکنن یا دود ازشون بلند میشه
خب چاره ای نیست باید با نبود امکانات ساخت
حالا شما PU2 رو تعویض کنید باید 80 درصد ولتاژهاتونو داشته باشید.
کنارش هست البته قطعات بینش هست که مهمه
منتظر خبر هستم داداش

ببخشید بازم دیر به دیر میام سر میزنم چند تا شرکت قرارداد بستم وقت نمیکنم زیاد سر بزنم

پایدار باشید
​



[atlas98]

با سلام

تو این عکسی که برام گذاشتید
چند تا قطعه به نظرم معیوب اومد توی اون محدوده قطعات رو تست بگیرید
چند تا دیود هست فکر کنم بنظر میاد سوخته
چک کنید دقیق

برد رو هم تمیز کنید
​

​

پایدار باشید
​



[kiyanmz]

اگر میشه شماره آی سی PU2 و 3 را بزارید یا دیتا شیتش را

عزیزم شماره آی سی و دیتاشیت توی نقشه ای آپلود کردم هست عزیز دلم.
​



[kiyanmz]

با سلام

تو این عکسی که برام گذاشتید
چند تا قطعه به نظرم معیوب اومد توی اون محدوده قطعات رو تست بگیرید
چند تا دیود هست فکر کنم بنظر میاد سوخته
چک کنید دقیق

برد رو هم تمیز کنید
​

​

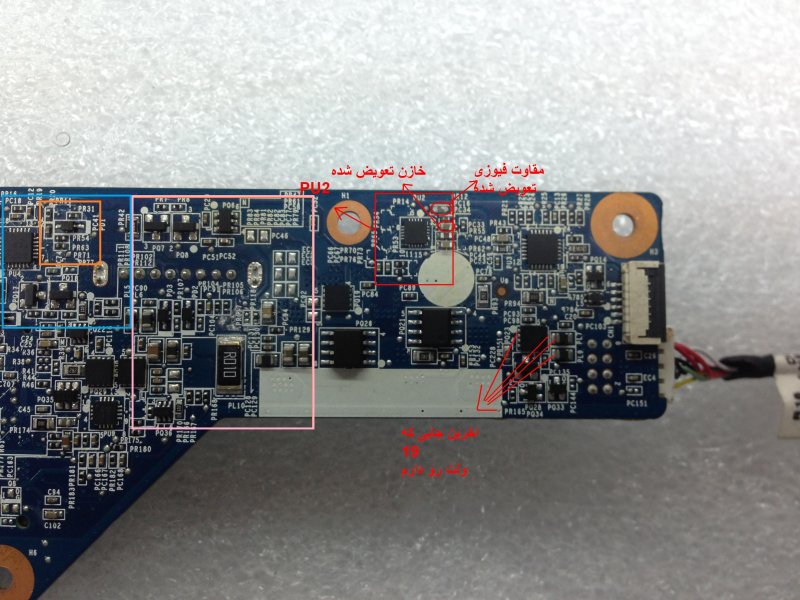

مشاهده فایل‌پیوست 130060

پایدار باشید
​

با درود و تشکر.
بله حتما چک میکنم و اعلام نتیجه میکنم .
​
