مشکل: روشن نشدن لپ تاپ hp g42

[Mcbluesky]

سلام خدمت دوستان و اساتید محترم
لپ تاپ hp g42 روشن نمیشه . تمامی چراغ ها از جمله چراغ ورودی شارژر خاموشه. ولتاژ دکمه پاور 3.3 ولته، ولتاژ 5 ولت ابتدای مدار وجود داره. ولتاژ سلف PCH 1.05 ولته. هیچ قطعه ای داغ نمی‌کنه. بایوس و EC هم پروگرام شدن ولی تاثیری نداشت.

اساتید لطفاً راهنمایی کنید. با تشکر

​



[Mcbluesky]

اساتید لطفاً راهنمایی کنید



[Mcbluesky]

اساتید کمک لطفاً



[ali m.g]

اساتید کمک لطفاً

سلام .لطفا شماتیک و بردویوشو بزارید . شماره فنی مادربرد رو هم ذکر کنید



[Mcbluesky]

سلام .لطفا شماتیک و بردویوشو بزارید . شماره فنی مادربرد رو هم ذکر کنید

سلام وقت بخیر

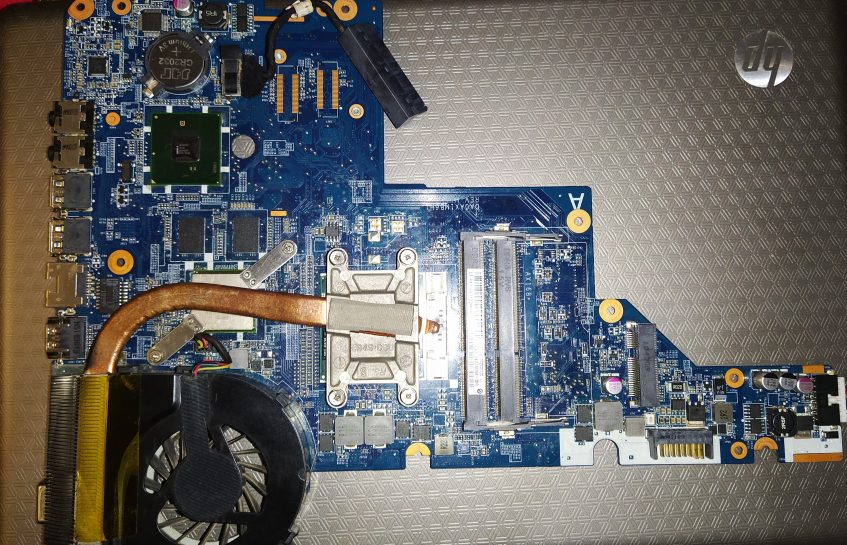

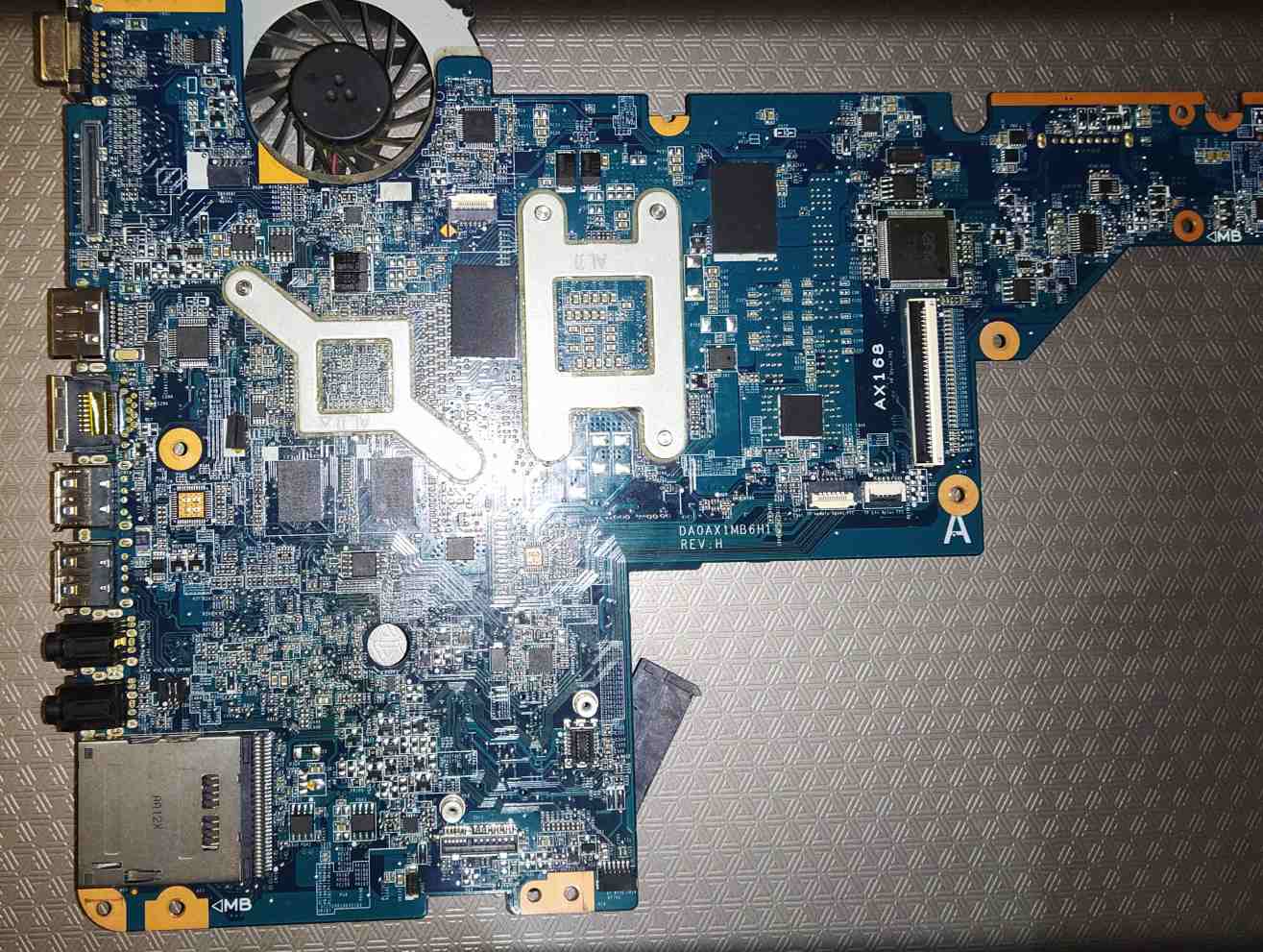

شماره مادربرد : DA0AX1MB6H1
شماتیک و برد ویو پیوست شد.



[ali m.g]

دگمه پاور رو فشار بدین ( در همین لحظه همزمان ببینید پین 19 آی سی i/o عکس العملی نشون میده و صفر میشه )

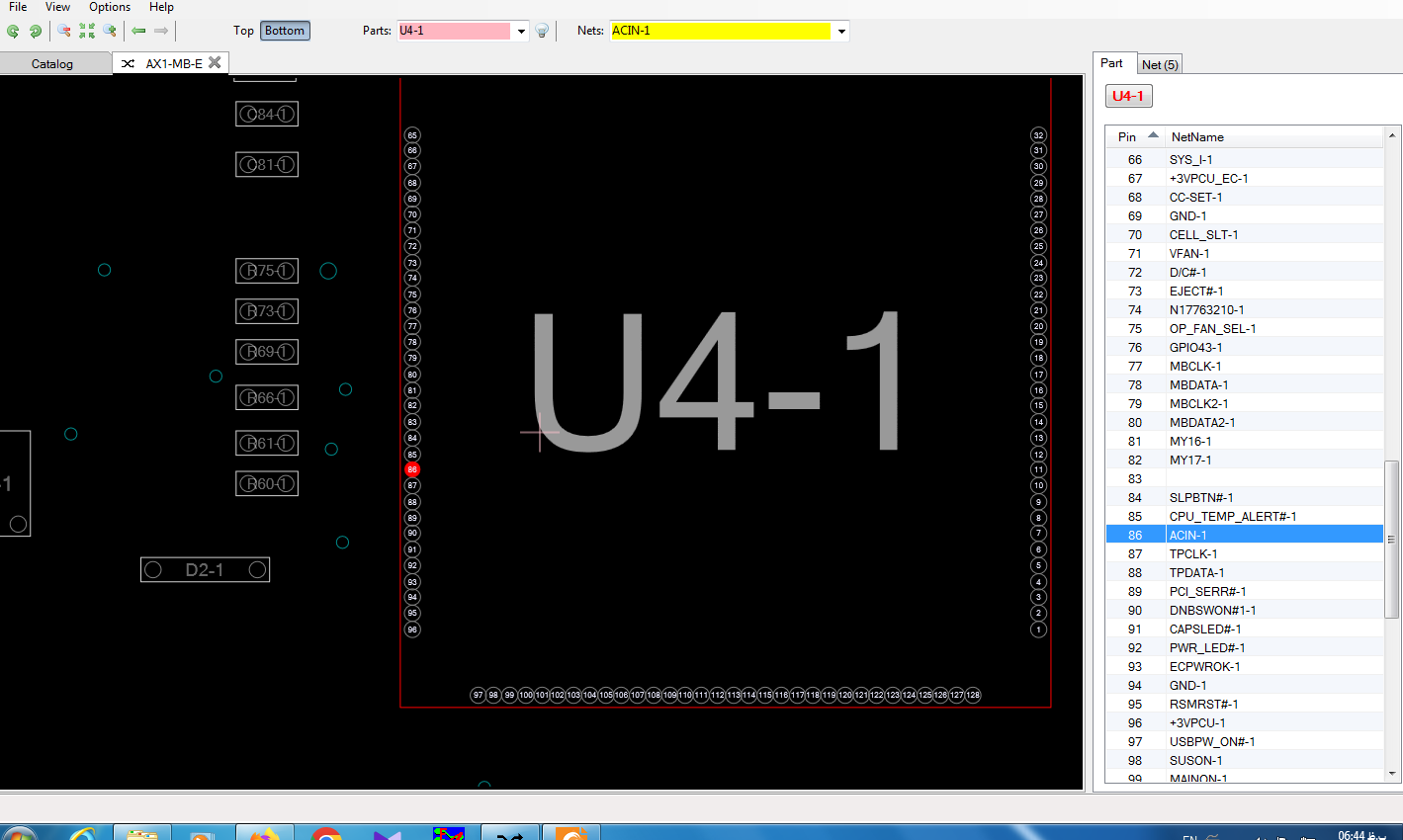

ببینید پین 86 آی سی i/o ولتاژ دارید ؟



[Mcbluesky]

دگمه پاور رو فشار بدین ( در همین لحظه همزمان ببینید پین 19 آی سی i/o عکس العملی نشون میده و صفر میشه )

ببینید پین 86 آی سی i/o ولتاژ دارید ؟

پین 19 بعد از زدن دکمه پاور صفر میشه و بعد از رها کردن دکمه مجدد 3.3 ولت رو نشون میده.
ولتاژ پین 86 هم 3 ولته.



[ali m.g]

پین 19 بعد از زدن دکمه پاور صفر میشه و بعد از رها کردن دکمه مجدد 3.3 ولت رو نشون میده.
ولتاژ پین 86 هم 3 ولته.

با توجه به نکاتی که اشاره کردید و سیگنالهای موجود باید بایوس رو پروگرام کنید ( که ظاهرا کردید) ولی ممکنه i/o هم قابل پروگرام باشه و یا بغیر بایوس EC هم داشته باشه و حتی ممکنه هر 3 را داشته باشه که باید هر دو یا هر 3 همزمان با یک نسخه فایل اصلی پروگرام بشه

ببخشید من چند روزیه وقتم خیلی پره و نمیتونم شماتیک و... کامل چک کنم و شما هم خیلی به عیب یابی طبق اصول اشاره نکردید یه مقدار دست برای راهنمای بهتر بسته میشه



[Mcbluesky]

با توجه به نکاتی که اشاره کردید و سیگنالهای موجود باید بایوس رو پروگرام کنید ( که ظاهرا کردید) ولی ممکنه i/o هم قابل پروگرام باشه و یا بغیر بایوس EC هم داشته باشه و حتی ممکنه هر 3 را داشته باشه که باید هر دو یا هر 3 همزمان با یک نسخه فایل اصلی پروگرام بشه

ببخشید من چند روزیه وقتم خیلی پره و نمیتونم شماتیک و... کامل چک کنم و شما هم خیلی به عیب یابی طبق اصول اشاره نکردید یه مقدار دست برای راهنمای بهتر بسته میشه

بله بایوس و EC پروگرام شد ولی تغییری ایجاد نشد .ظاهراً آی او قابل پروگرام نیست اگه هم باشه فایلش باید به همراه دو فایل دیگه قرار داشته باشه.
اگه فایل اصلیشو دارید ممنون میشم اینجا قرار بدید.



[persian11]

بنظرم باید اول شورتی گرافیکتو چک کنی دورو اطرافش
سیگنالای مربوطه رو هم بگیر

اگر بایوس یا io و ... ایراد نرم افزاری باشن چراغ شارژرت روشن میشه اما این که ولتای اولیه رو داری سیگنالا هم تو حالت افلاین تا حدودی هست میتونه شرتی تو یکی از bga ها باشه که ولتاژ باطری و راه انداز رو میخابونه فقط از سر ماسفتا به قسمتای دیگه داره ولتاژ میده

از بزرگ شروع کن بعد ریزش کن

1 : توی برد ویو و دیتاشیتت اول بگرد دنبال ولتاژ های افلاین قطعا یکی ازونا نیست و مطمئنا هم GND شده
که 90% مال bga ها هستش چون قبلش تغذیه خودشو داره و مادربرد کلا نخابونده

اما بازم طبق نقشه اول ولتاژآی افلاین
بعد از اون خروجی تمام ای سی هاتو چک کن
ببین بعد از io که خروجی های گفته شد دوست عزیزمون رو داشت بقیه ای سی ها هم دارن یا نه

خروجیارو گرفتی اطلاع بده
