مشکل: روشن نشدن دستگاه جوش

[ghalesari]

با سلام خدمت استاد غزال
با توجه به گفته های شما انبری تهیه کردم و 1 دقیقه ای جوشکاری کردم بدون اینکه چراغ OC روشن بشه
بنظر شما این مقدار تست کافی؟

واستاد یک سوال از تصویر زیر داشتم که ترانس CT در کدام قسمت این برد قرار دارد ممنون میشم روی عکس نشون بدبد.
http://upload7.ir/uploads//d6efcb51594e359ab1a70577c423c35cf38f0eff.jpg
با تشکر



[غزال]

با سلام خدمت استاد غزال
با توجه به گفته های شما انبری تهیه کردم و 1 دقیقه ای جوشکاری کردم بدون اینکه چراغ OC روشن بشه
بنظر شما این مقدار تست کافی؟

واستاد یک سوال از تصویر زیر داشتم که ترانس CT در کدام قسمت این برد قرار دارد ممنون میشم روی عکس نشون بدبد.
http://upload7.ir/uploads//d6efcb51594e359ab1a70577c423c35cf38f0eff.jpg
با تشکر

سلام

ترانسی که اولیه آن دارای یک دور یا نیم دور سیم ضخیم است ترانس ct است و با این مشخصه تابلو است.

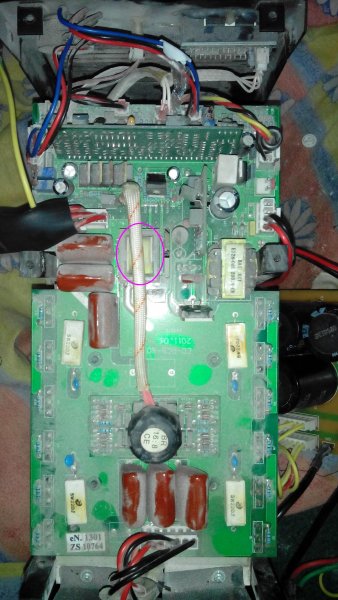

احتمالا ترانسی است که در بیضی قرمز قرار دادم.

سپاس



[ghalesari]

با سلام
بله استاد درسته
ممکنه مقداریی مختصر دراین باره توضیحی دهید و ورودی خروجی آن چه وظیفه ای دارند

ویک سوال اینجا باقی می مونه که این 4 ترانزیستور در تصویر زیر چه وظیفه ای از نظر شما دارند؟
http://upload7.ir/uploads//f38b59be6018c6a3241544b5f80bacbb20d92b34.jpg
تشکر استاد



[غزال]

با سلام
بله استاد درسته
ممکنه مقداریی مختصر دراین باره توضیحی دهید و ورودی خروجی آن چه وظیفه ای دارند

ویک سوال اینجا باقی می مونه که این 4 ترانزیستور در تصویر زیر چه وظیفه ای از نظر شما دارند؟
http://upload7.ir/uploads//f38b59be6018c6a3241544b5f80bacbb20d92b34.jpg
تشکر استاد

درود

ترانس ct برای حفاظت دستگاه از جریان زیاد غیرمجاز پیش بینی شده .
و 4 فت سیگنال لازم را با قدرت کافی به ترانس کوچکی منتقل میکنه تا امکان تحریک فت ها از طریق ترانس میسر بشه زیرا نحوه ارتباط فت ها بگونه ای است که باید گیت فت ها با سیم پیچ های ایزوله تحریک بشن .

سپاس



[ghalesari]

یعنی استاد سیگنال مورد نظر را به اسیلاتور ارسال می کنه ( ترانس کوچک) و بعد اسیلاتور به فت ها ارسال می شه؟



[ghalesari]

با سلام خدمت دوستان و استاد غزال
امیدوارم این تاپیک برای دیگر دوستان مفید باشد و از آن بهره کافی ر ببرند و در نهایت از استاد غزال که
با راهنمائی دلسوزانه، یاری لازم را در جهت انجام این کار برسانند.
با تشکر



[غزال]

یعنی استاد سیگنال مورد نظر را به اسیلاتور ارسال می کنه ( ترانس کوچک) و بعد اسیلاتور به فت ها ارسال می شه؟

سلام

اسیلاتور تولید کننده سگناله و سپس 4 فت کوچیک تقویتش میکنه و به ترانس کوچکی میده و ثانویه های ترانس کوچک فت های قدرت را تحریک میکنه و نهایتا سیگنال پرقدرت حاصله از فت های قدرت به ترانس بزرگ منتقل میشه.

سپاس



[ghalesari]

باسلام خدمت استاد غزال و دوستان
استاد غزال یک سوال در مورد مقاومت آجری داشتم
که دو مقاومت آجریی با رنگ قرمز نشان داداه شدخ بشدت داغ می کند و لی دو مقاومت دیگر کار خود را بطور
عادی انجام می دهند
البته یک خازن سرامیکی و یک ترانس که با رنگ صورتی نشان داده شده است را با موزد مشابه تعویض نمود.
به نظر شما چرا این دو مقاومت افزایش دما دارند درصورتی که فت ها بطور عادی کار خود را انجام می دهند.
http://upload7.ir/uploads//51d39beac1eadf9a44c1a29ce8a28db9aeacd459.jpg



[غزال]

باسلام خدمت استاد غزال و دوستان
استاد غزال یک سوال در مورد مقاومت آجری داشتم
که دو مقاومت آجریی با رنگ قرمز نشان داداه شدخ بشدت داغ می کند و لی دو مقاومت دیگر کار خود را بطور
عادی انجام می دهند
البته یک خازن سرامیکی و یک ترانس که با رنگ صورتی نشان داده شده است را با موزد مشابه تعویض نمود.
به نظر شما چرا این دو مقاومت افزایش دما دارند درصورتی که فت ها بطور عادی کار خود را انجام می دهند.
http://upload7.ir/uploads//51d39beac1eadf9a44c1a29ce8a28db9aeacd459.jpg

درود

فرض کن هر مقاومت مرتبط با یک دسته فت سه تایی است و کلا 4 دسته فت داریم بطوریکه درین یک دسته به سورس دسته دیگر متصله و این دو دسته یک گروه محسوب میشه
یعنی دو گروه 6 تایی داریم که هر گروه دو دسته 3 تایی است.

ببین دو مقاومتی که داغ میکنه مربوط به یک گروه است یا هر کدام در یک گروه مجزا

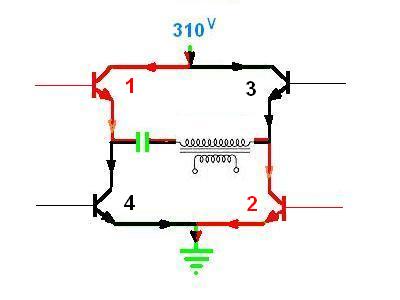

بعبارت دیگر در شکل زیر که هر دسته 3 تایی را با یک ترانزیستور معرفی کردم ببین مقاومتهایی که داغ میکنه مربوط به کدام دسته 1 و 2 و 3 و 4 است ؟ دقت کن مهمه

سپاس



[ghalesari]

استاد یک سر یک مقاومت به تمامی درین دو گروه متصل شده است و مقاومت دیگری یک سر آن به تمامی سورس در طرف دیگر وصل شده است در زیر عکس را قرار دادم
ولی استاد با توجه به شماتیک بالا مقاومت چطور قرار می گیرد؟
http://upload7.ir/uploads//3038fd53a10ddaed7451ac45ea13f098cd780b8a.jpg
