مشکل: تعویض چیپ لپ تاپ HP-6735s

[atlas98]

برادر شما روی همون I/O باید 2 تا ولتاژ 5و 3.3 رو داشته باشی
اگه نداری ایردا داره I/O
روی آیسی شارژ دستگاه چند ولت داری؟؟
​



[metalmgm]

۳ ولت و ۱/۸ ولت و ۲/۹

فرستاده شده از HUAWEI P6-U06



[atlas98]

سلام

اول از همه ببین شارژر دستگاه روی سوکت شارژ چقدر ولتاژ میاره
بعد مسیرشو بگیر ببین کجا ولتاژ هات نصف میشه
به نظر من خود I/O ایراد داره

چک کنید اعلام نتیجه کنید
​



[metalmgm]

سلام

اول از همه ببین شارژر دستگاه روی سوکت شارژ چقدر ولتاژ میاره
بعد مسیرشو بگیر ببین کجا ولتاژ هات نصف میشه
به نظر من خود I/O ایراد داره

چک کنید اعلام نتیجه کنید
​

سلام
شارژر ولتاژ ۱۸/۵ ولت میاره بعلاوه یک ۶ ولت
چطور مطمین بشم از i/o هست

فرستاده شده از HUAWEI P6-U06



[AMD]

احتمال خرابی i/o به شدت بالاست .



[metalmgm]

احتمال خرابی i/o به شدت بالاست .

مگه این ۵ ولت قبل از رسیدن به i/o تأمین نمیشه؟


فرستاده شده از HUAWEI P6-U06



[atlas98]

شما وقتی مسیر ورودی رو چک میکنید 18 ولت یا کمتر یا بیشتر داخل مدار میاد به آیسی شارژ دستگاه میره و از اونجا به
روی آیسی I/O باید اون 2تا ولتاژ رو داشته باشی
اگر نداری به نقشه مراجعه کن و مدارشو کامل چک کن
اگه خروجی از I/O نداری باید ورودی هاشو چک کنی کار خیلی راحتیه
شماتیک دستگاه رو دارید ؟

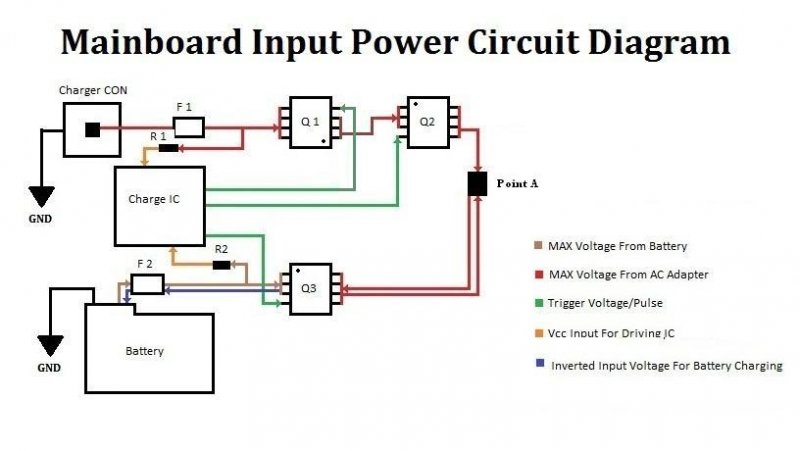

طبق این مدار باید برید جلو


​



[atlas98]

در ضمن شما ببین روی سوکت شارژ باتری دستگاه ولتاژی داری یا نه اگه ولتاژ مورد نظر رو داشته باشی ایراد از مسیر ورودی I/O یا خود I/O هست جای شکی نیست دیگه.
​



[metalmgm]

در ضمن شما ببین روی سوکت شارژ باتری دستگاه ولتاژی داری یا نه اگه ولتاژ مورد نظر رو داشته باشی ایراد از مسیر ورودی I/O یا خود I/O هست جای شکی نیست دیگه.
​

خیلی ممنونم که خوب راهنمایی میکنید.
روی پایه سوکت باتری ولتاژ ۳/۳ دارم.

فرستاده شده از HUAWEI P6-U06



[atlas98]

طبق نقشه برید جلو راحت ایراد برطرف میشه
معمولا 5 ولت مدار از بین میره بعد 3.3
یعنی وقتی 3.3 بره 5 هم رفته
​
