سلام
ببخشید دیر جواب دادم یکم گرفتار بودم
1- لامپ زرد داره همیشه روشنه
2-خیر -ولتاژ330 ولت هست
3-خیر
4-خیر
5- همچین چیزی که شما گفتید پیدا نکردم
6-
7-بله ولتاژ دارد ولی قبل و بعد قطع 330 ولت است وهیچ تغییری نمیکند
بعد از اینکه جوش نمیزند ال ای دی استپ قرمز رنگ روشن میشود
سلام
در سوال آخر ولتاژ بعد از قطع مورد نظر نیست عرض کردم آیا
در زمان قطع 310 ولت دارید یا نه ؟
بعبارتی باید ولتمتر دائما به خازن بزرگ متصل باشه و ببینید در لحظه قطع ( یا درواقع نزدیک به لحظه قطع ) آیا 310 ولت تغییر نمیکنه؟

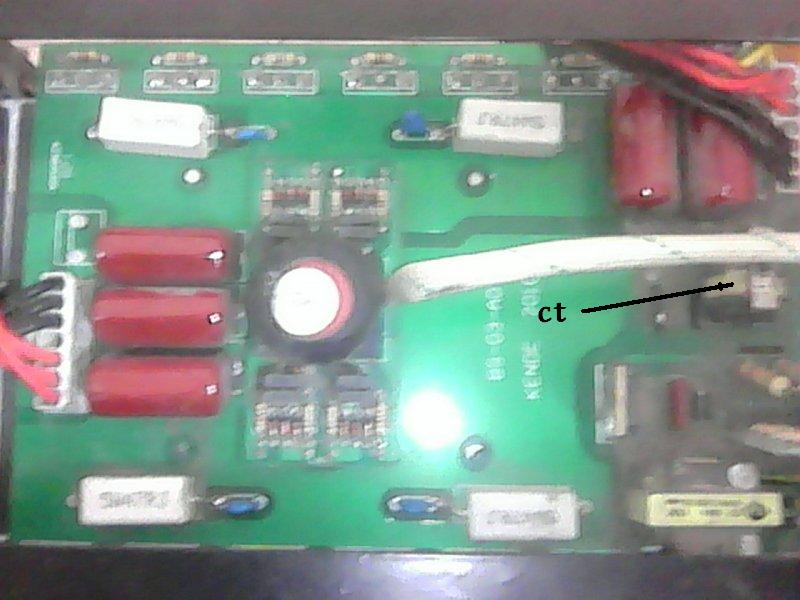

ورودی ترانس ct ( نیم دور سیم ضخیم ) را اتصال کوتاه کن و نتیجه را اعلام

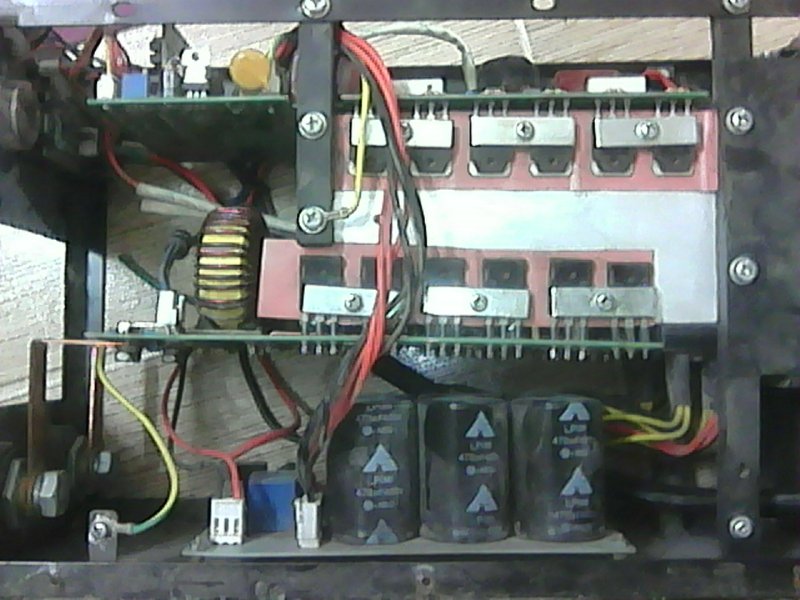

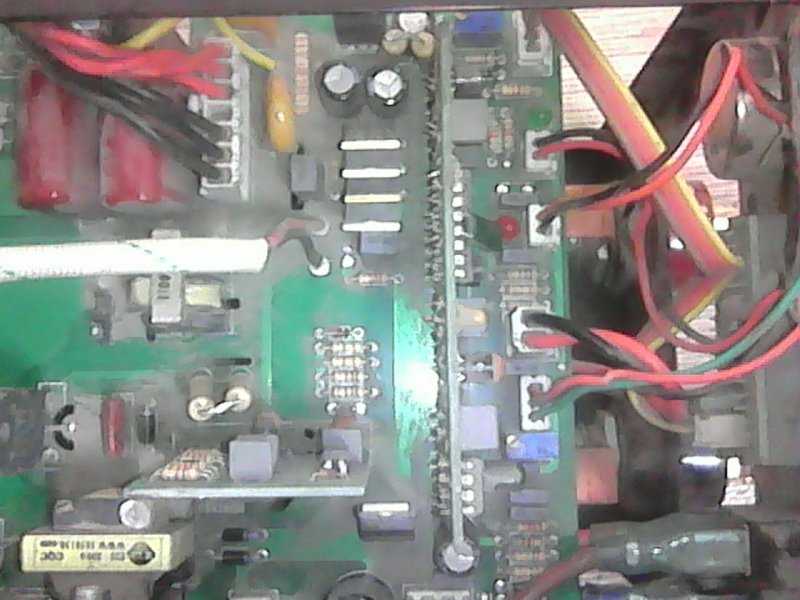

و تصویر بردها را ارسال کن تا معرفی قطعات میسر بشه
در پاسخ به سوال 2 ( آیا بدون جوشکاری هم ولتاژ خروجی قطع میشه؟ ) بنظر میرسه منظورم مفهوم نبوده یا منظورمو متوجه نشدید زیرا خروجی دستگاه 330 ولت نمیشه یعنی ولتاژ دو سر انبر خروجی مورد نظر است

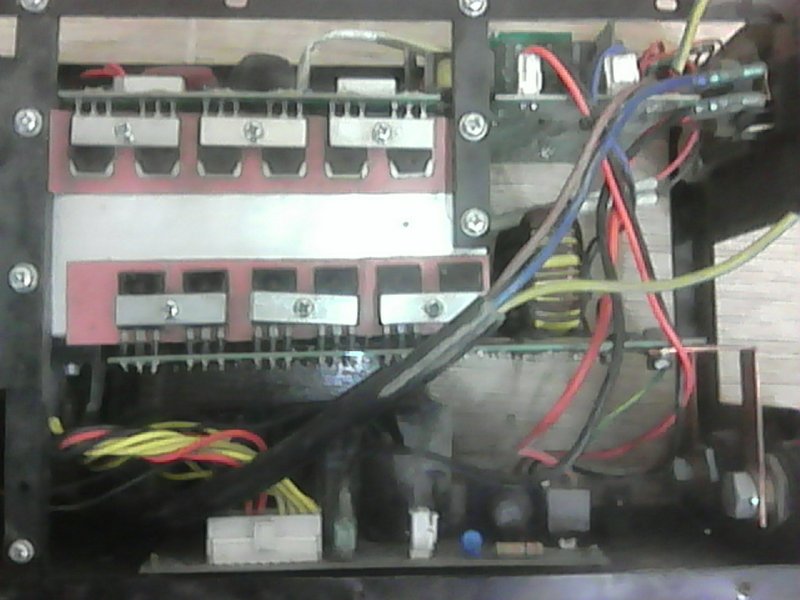

احتمالا ترمیستور داره و یا سوئیچی که درحالت عادی قطع و با گرما اتصال کوتاه میشه و بین دو برد اصلی بالایی و پشت هیت سینگه ( روی هیت سینک نیست از داخل روی تراس نصبه و براحتی دیده نمیشه )
هرچند هیت سینگ داغ نمیکنه و قطعا عیب موصوف مرتبط با آن نیست اما با دو سیم به قسمت جلوی برد متصله که مقاومتش باید بینهایت باشه و جهت اطمینان میتونی فعلا فیش آنرا خارج کنی
سپاس
