تبديل پاور كامپيوتر به منبع تغذيه متغير ازمايشگاهي

[gadraj]

باسلام و سپاس
آیس پاور من SP494 ،آیا دیتا شیتش با tl494 یکیه؟؟؟
من میخوام بر اساس این پست ،پاورمو تبدیل به منبع تغذیه متغییر کنم چون از عکسها که چیزی سر در نیاوردم اما اینجا کاملاً متوجه شدم چی به چی میشه اما از آمپر خروجی چیزی نفرمودید که باید چیکار کرد
و سئوال بعدی اینکه(شاید خیلی سئوال مبتدی باشد) مثلاً منبع تغذیه ما خروجی 5 آمپر و 9ولت رادارد ولی دستگاه مصرف کننده ما مقدار ورودیش 9 ولت و 1آمپر است،آیا اگر متصل کنیم دستگاه میسوزد یا اینکه خیر به اندازه نیاز خود از منبع تغذیه آمپر میگیرد؟

به درود

سلام :
براي تغيير در امپر خروجي پاور كيس در لابلاي توضيحات راهنمايي شده است توضيحات تغيير در پايه هاي ايسي 494 در مبحث را مطالعه كنيد .
امپر خروجي هر چقدر هم بيشتر باشد به مصرف كننده با امپر كمتر مشكلي ايجاد نميكند دقيقا مثل اينكه بجاي استفاده از باتري هاي از نوع قلمي سايز ضخيم 1/5 ولتي استفاده ميكنيد .{ مدت تامين مصرف باتري طولاني ميشه } .
ديتاشيت 494 همون يكي هست حروف اول در شماره گذاري مربوط به كارخانه سازنده هست و محتوا همون هست .
موفق باشيد .



[mehdi8320000]

ممنون از پاسختون

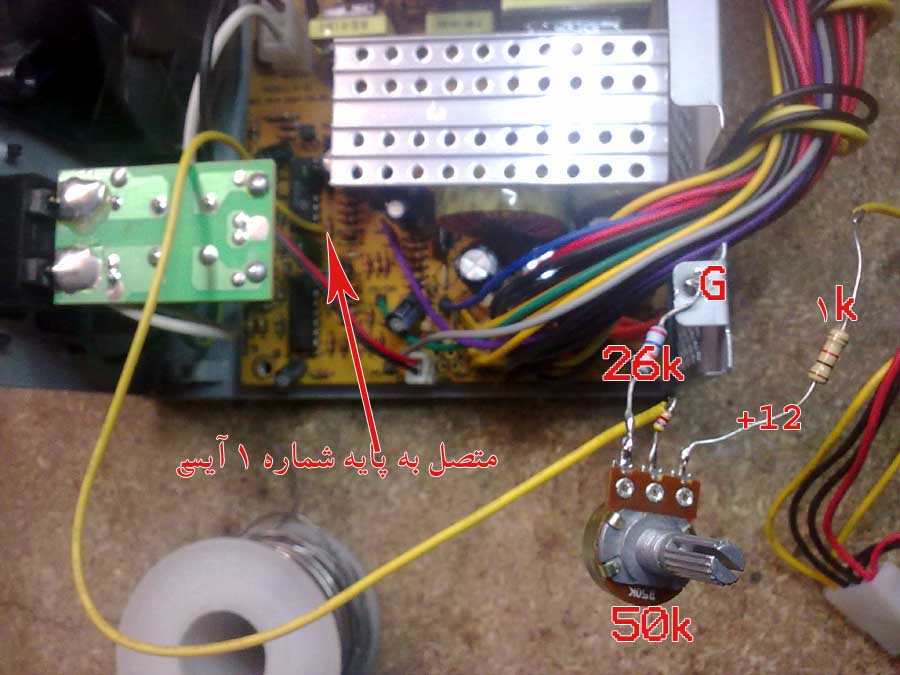

من کارهایی رو که فرمودید بطور کامل انجام دادم که عکسشون رو هم در ذیل قرار میدم:


اما ولتاژ به صفر نمیرسه ،حداقل ولتاژ تا 3.3 میاد ولی حداکثر تا 12 میرسه و موردی نداره.
و اینکه ممنون میشم در مورد چاپر و قطع کردن پایه و نوع و مدل دیودی که جهت سری کردن فرموده اید بیشتر راهنمایی فرمایید.

اگر ممکنه بفرمایید کدوم یکی چاپره



[gadraj]

[ممنون از پاسختون
من کارهایی رو که فرمودید بطور کامل انجام دادم که عکسشون رو هم در ذیل قرار میدم:
اما ولتاژ به صفر نمیرسه ،حداقل ولتاژ تا 3.3 میاد ولی حداکثر تا 12 میرسه و موردی نداره.
و اینکه ممنون میشم در مورد چاپر و قطع کردن پایه و نوع و مدل دیودی که جهت سری کردن فرموده اید بیشتر راهنمایی فرمایید.
ممکنه بفرمایید کدوم یکی چاپره[/QUOTE]
سلام :

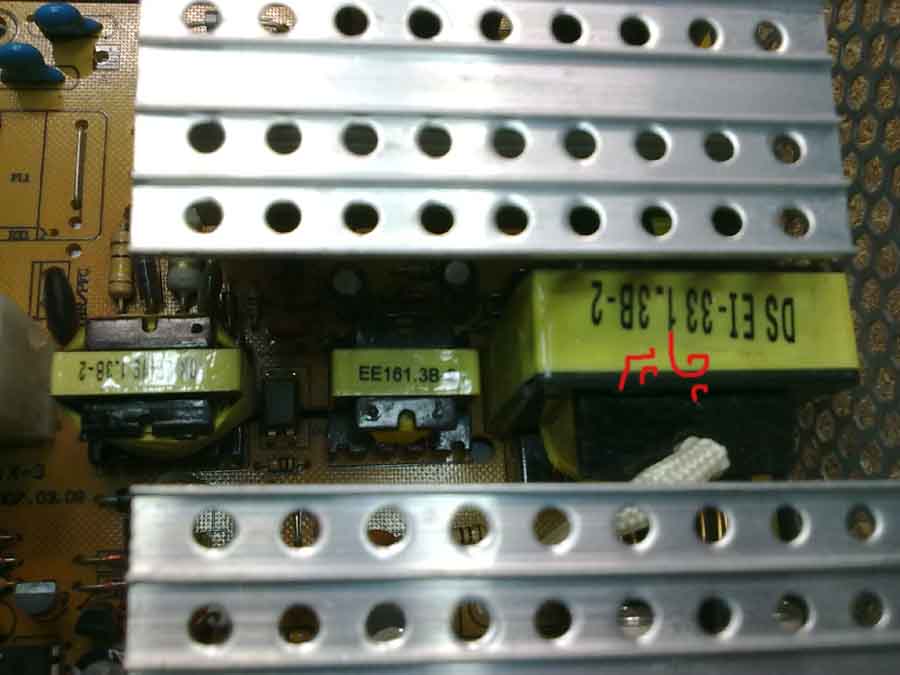

منظور از چاپر همون ترانس اصلي پاور كه {بزرگ } وتوسط ديودهاي كتابي {پلاستيكي دوبل } ولتاژ 12 ولت را تحويل ميگيريد .

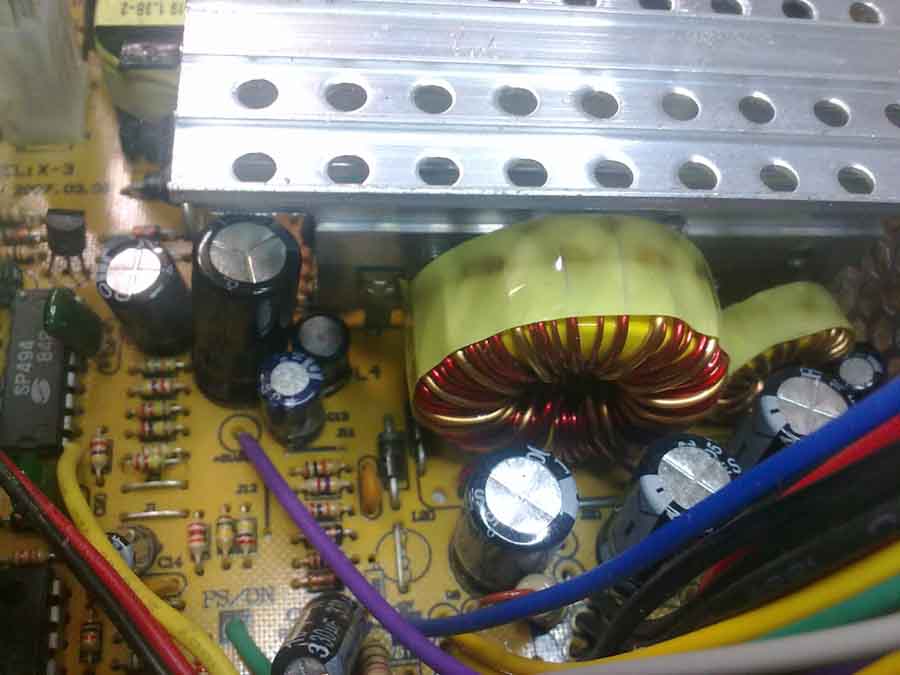

اين عكس هم كه همون سيم پيچ هاي حلقوي هستند كه نقش صافي ولتاژ را به عهده دارند .
در مورد ديود هم چند پست قبلي براي يكي از دوستان به تفصيل و چند نوع مشابه پاسخ داده شده است در ضمن اگر موجود {اضافي } داشته باشيد از همون ديودهاي موجود در پاور ميتونيد استفاده كنيد .
لطفا در درخواست هاي خود لينك پستي كه در مورد متون ان پست مشكل داريد {شماره پست و لينك صفحه } بزاريد .
موفق باشيد .



[mehdi8320000]

صفحه 2 پست شماره 12 من طبق این پست شما عمل کردم اما چون نمی دونستم چاپر کدوم یکیه کار رو در همون مرحله اول رها کردم که همه چیز درست بود بجز کم شدن ولتاژ که از 3.3 کمتر نمیشد اما شما فرموده بودید که تا صفر کم میشود

حال که متوجه چاپر شدم میخوام طبق گفته شما تا ولتاژ 48 ولت رو داشته باشم اما اینکه کدوم پایه رو قطع و بعد با دیود سری کنم رو نمیدونم

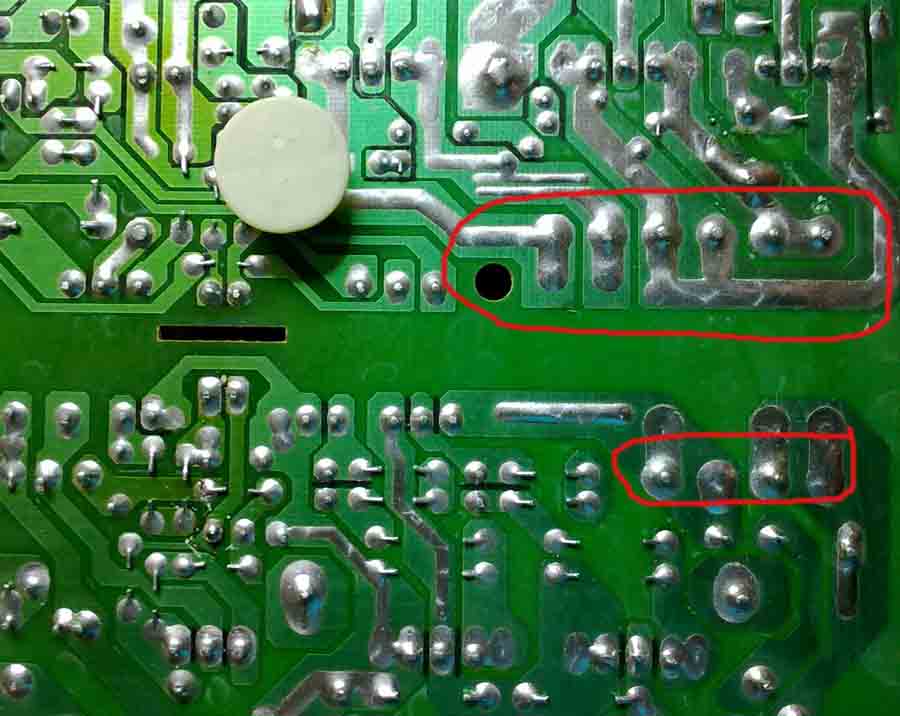

پایه های چاپر:



[gadraj]

صفحه 2 پست شماره 12 من طبق این پست شما عمل کردم اما چون نمی دونستم چاپر کدوم یکیه کار رو در همون مرحله اول رها کردم که همه چیز درست بود بجز کم شدن ولتاژ که از 3.3 کمتر نمیشد اما شما فرموده بودید که تا صفر کم میشود
حال که متوجه چاپر شدم میخوام طبق گفته شما تا ولتاژ 48 ولت رو داشته باشم اما اینکه کدوم پایه رو قطع و بعد با دیود سری کنم رو نمیدونم
پایه های چاپر:
سلام :
دوست عزيز هر جا منبع تغذيه سويچينگ بحث چاپر شد بدونيد كه منظور از چاپرهمون ترانس ايزوله {طرف برق شهر را با طرف مصرف كننده از لحاظ الكتريكال عايق ميكنه } هست .
متاسفانه شماتيك دقيق پاور مدل شما را ندارم و از PCB و عكسي كه گذاشتين نميشه به نحوه سر بندي ان پي برد اينكار را با احتياط بايد خود تون تعيين كنيد منظور از تغيير پايه ها در چاپر جمع كردن ولتاژ هايي كه توسط چاپر { براي 3ولت يا 5 ولت و 12 ولت } تامين ميشه هست {در محدوده 12 ولت } .
البته براي داشتن 48 ولت بايد چاپر را از محل خود دراورده و سپس با احتياط سر بندي طرف خروجي انرا باز كنيد ملاحظه خواهيد كرد كه مثلا براي سيم پيچي 12 ولتي از سيم سه يا 4 و 5 لايه استفاده شده حال شما بايد اين سر سيم ها را به نحوي سر بندي كنيد كه ابتداي يك سيم به انتهاي سيم دوم و الي اخر تا هر چند ولت كه بشه گرفت و در نهايت چاپر را جا بزنيد در اين صورت بايد ديود ها و جامپر هايي كه در ابتدا به سر سيم ها وصل ميشد را ازاد و يا تغيير دهيد . {براي اينكه در مدار مشكلي پيش نياد سر اين سيم بندي را در بيرون از مدار و توسط ديودهاي مطرح شده يكسوشازي و استفاده كنيد چون 48 ولت در مدار ايجاد مشكل خواهد كرد.
فكر كنم با كمي مهارت و اين راهنمايي بتونيد از عهده اين كار بر اييد فقط دقت كنيد كه از مسيري كه براي فيدبك استفاده شده را مثل ابتدا در جاي خود برقرار كنيد .
موفق باشيد .



[reza9082]

متشكرم



[mohammad6226422]

باسلام خدمت استاد عزیزgadraj
خروجی پاور ها وقتی اتصال کوتاه میشود پاور کلا از کار میافتد .بعد از رفع اتصال برای روشن شدن باید کلید پاور را برای چند ثانیه خاموش کنیم و دوباره روشن کنیم تا پاور روشن شود .ایا راه حلی وجود دارد که بعد از این که اتصال کوتاه رفع شد پاور خودش روشن شود ونیازی به خاموش وروشن کردن دوباره کلیدنباشد؟؟؟؟؟؟؟؟؟؟؟
پیشاپیش از راهنمایی شما ممنونم



[gadraj]

باسلام خدمت استاد عزیزgadraj
خروجی پاور ها وقتی اتصال کوتاه میشود پاور کلا از کار میافتد .بعد از رفع اتصال برای روشن شدن باید کلید پاور را برای چند ثانیه خاموش کنیم و دوباره روشن کنیم تا پاور روشن شود .ایا راه حلی وجود دارد که بعد از این که اتصال کوتاه رفع شد پاور خودش روشن شود ونیازی به خاموش وروشن کردن دوباره کلیدنباشد؟؟؟؟؟؟؟؟؟؟؟
پیشاپیش از راهنمایی شما ممنونم

سلام :
اصولا اينطوري كه ميگيد نيستند و به محض رفع اتصال پاور خود بخود راه اندازي ميشه اگر مدل شما چنين هست بايد بدنبال يك خرابي در مسير فيدبك بگرديد در اين مسير ديودهاي سويچ 4148 براي تخليه خازن فيدبك تعبيه شده كه ممكن هست اين ديود ها يا خازن مربوطه به همراه مقاومت ضربه گير ايراد داشته باشند .
موفق باشيد .



[jamir]

سلام آقای gadraj عزیز کدامیک از پاورهای موجود در بازار فعلی از آیسی tl494 استفاده میکنند.لطفا اگه امکان داره باذکر مارک ومدل ووات
دوستان هم اگر دراین باره اطلاعاتی دارن لطفا جواب بدن.
مرسی.



[gadraj]

سلام آقای gadraj عزیز کدامیک از پاورهای موجود در بازار فعلی از آیسی tl494 استفاده میکنند.لطفا اگه امکان داره باذکر مارک ومدل ووات
دوستان هم اگر دراین باره اطلاعاتی دارن لطفا جواب بدن.
مرسی.

سلام :
معمولا 200 الي 300 واتي ها از همين ايسي استفاده ميكنند {قديمي ها }
شما ميتونيد نقشه شماتيك چند مدل را از همين سايت دانلود و بررسي و مطالعه كنيد .
موفق باشيد .
