درود
خدمت اساتید و همکاران گرامی

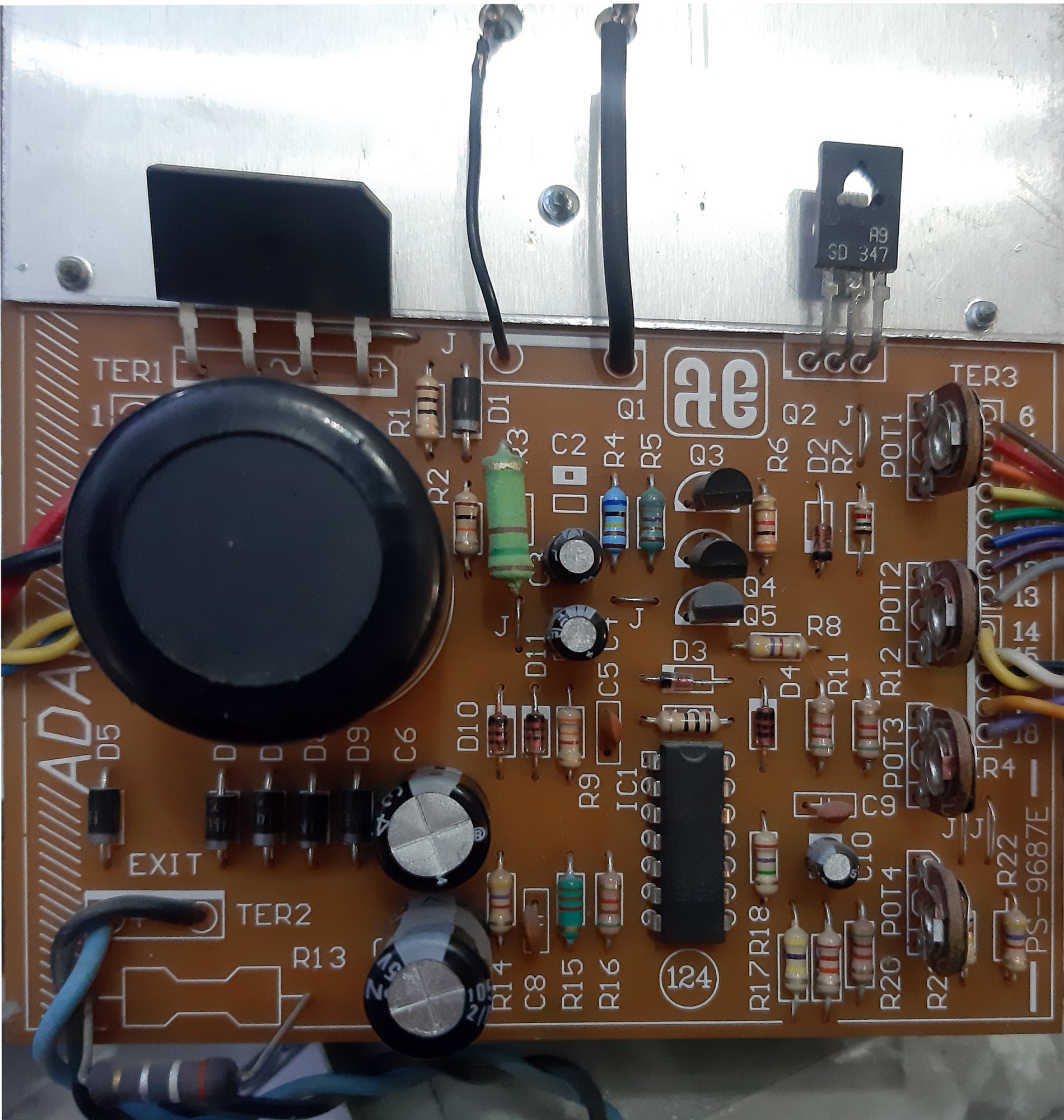

یه منبع تغذیه Adak ps-152 دارم که طبق مشخصات حداکثر ولتاژ خروجی دستگاه 15 ولت با خروجی 2 آمپر هستش که یه مدت از این دستگاه برای تست تابلو ال ای دی ثابت استفاده می کردم و بعد از اون این مشکل برای دستگاه پیش اومد که ولتاژ روی 0 تنظیم نمی شد و حداقل ولتاژ روی 5 ولت و حداکثر روی 27.5 ولت تنظیم می شد که این مشکل با تعویض ولوم 20 کیلو به این صورت شد که ولتاژ دستگاه روی 0 تنظیم می شد و حداکثر ولتاژ روی همون 27.5 باقی می موند.
ولتاژ خروجی دستگاه رو با مولتی متر اندازه گرفتم و ولتاژ باقی هستش و فقط عدد روی دیسپلی نیست.
کارهای انجام شده :
1- یک ولوم 20 کیلو برای تغییر ولتاژ داره که مشکل داشت و با ولوم جدید تعویض کردم.
2- یک ولوم 1 کیلو برای تنظیم دقیق ولتاژ داره که اون هم مشکل داشت الان ورودی های این ولوم رو به هم اتصال کردم ولی مشکل پابرجاست.

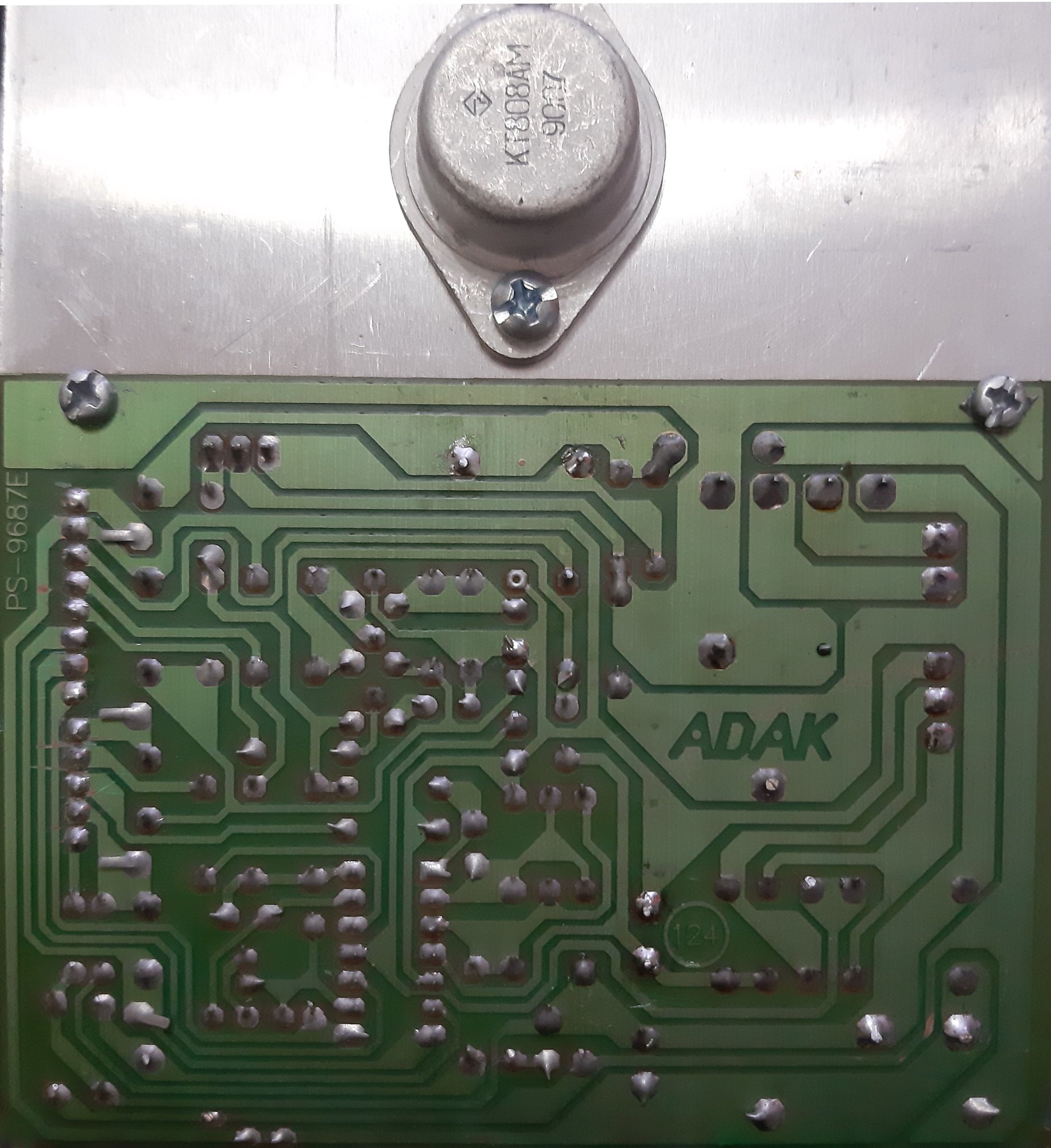

3- برد رو برای سردی لحیم بررسی کردم که یک مورد سردی لحیم داشت که برطرفش کردم.
4- ولتاژ Vcc آی سی Lm324 سی و سه ولت هستش
از عزیزانی تقاضای راهنمایی و مساعدت دارم
با سپاس
