آی سی دستگاه UV چهارلامپ

[m_bidaar]

قطعات نو انداختم. پرپر زدن هم درست شد. همون خازن ۴۷ نانو ۴۰۰ ولت پلی استر باعث این ایراد شده بود.
این شکل موجها هم ممکنه به مشخص شدن نوع آی سی کمک کنه. هرچند که فعلا مشکل حل شد.

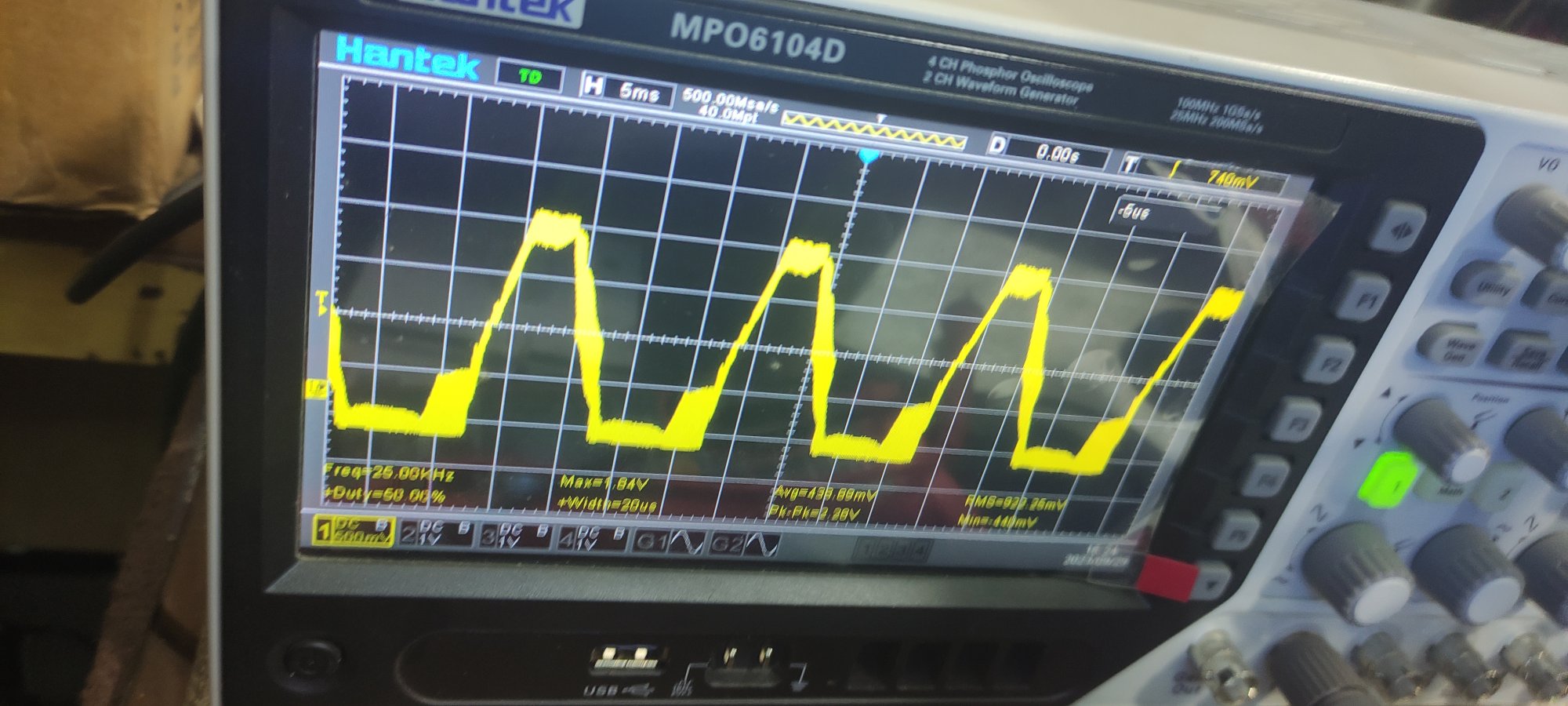

شکل موج پایه 6 آی سی زمانی که سوئیچ ۱ وصل هست:

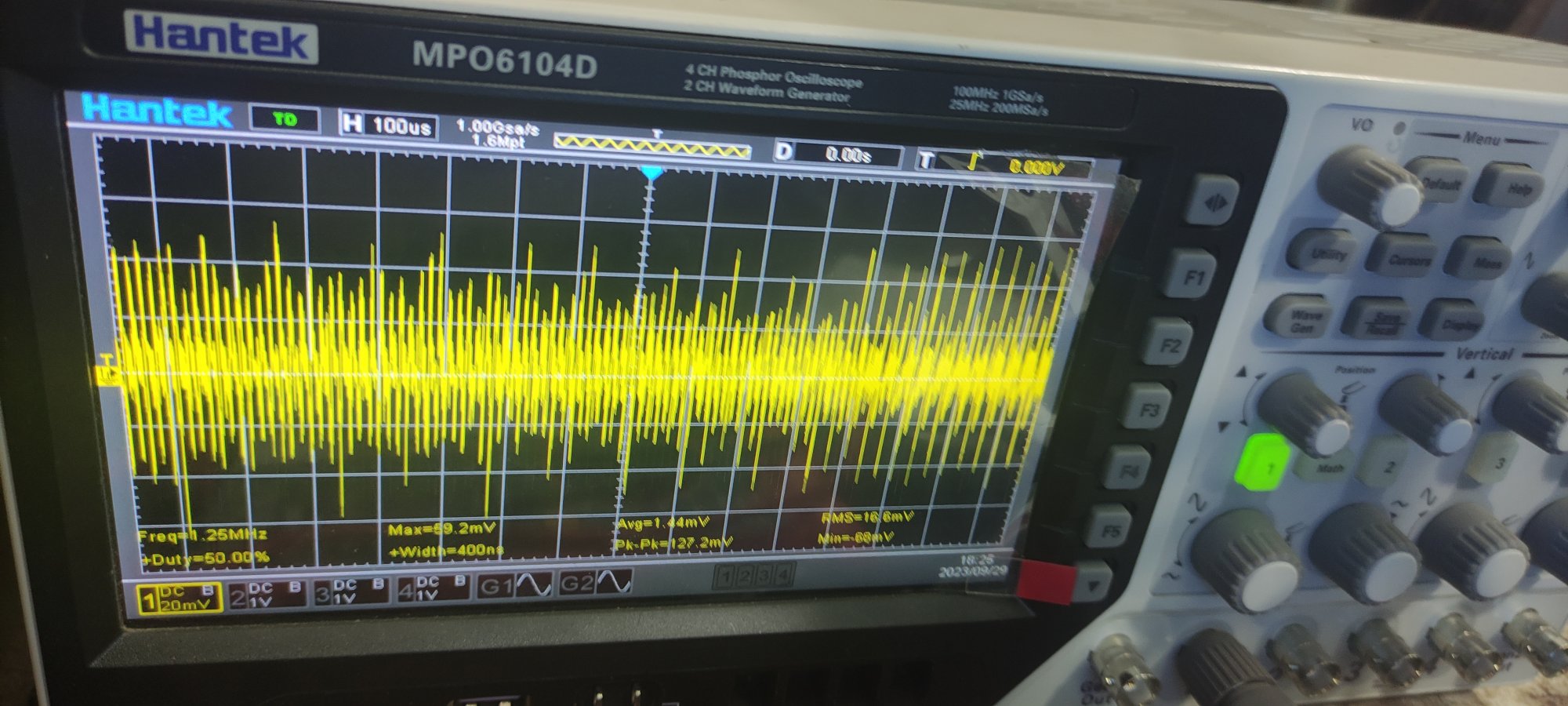

شکل موج پایه ۵ آی سی زمانی که سوئیچ ۱ وصل هست:

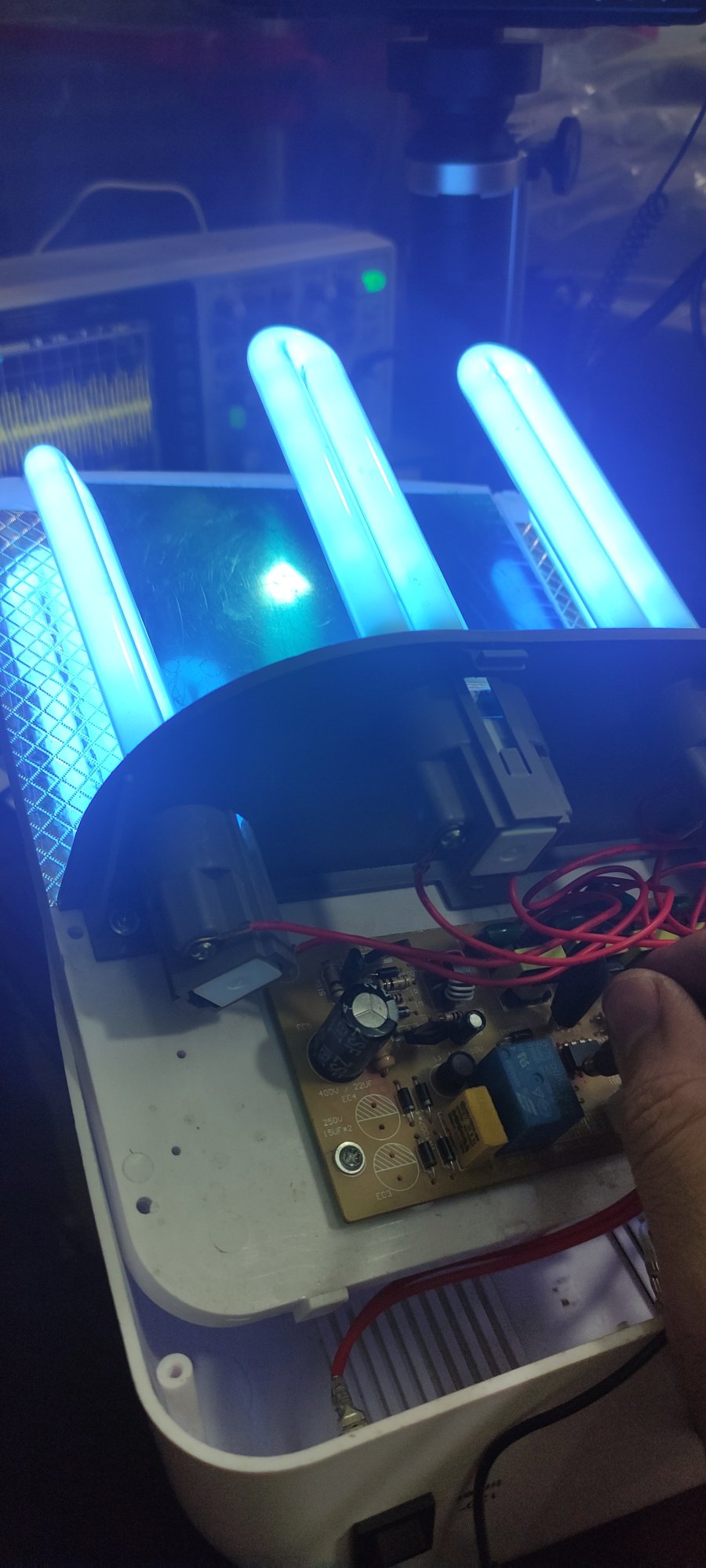

دستگاه روشن شده:

با تشکر از همکاران گرامی



[m_bidaar]

بالاخره دستگاه روشن شد. پایه های سلف هم شل شده بود.
این شکل موجها ممکنه در پیدا شدن شماره‌ی آی سی کمک کنه:

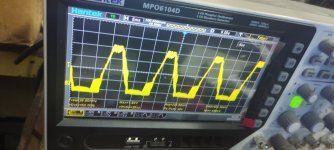

پایه‌ی ۵ آی سی در حالت وصل بودن سوئیچ ۱:

پایه‌ی 6 آی سی در حالت وصل بودن سوئیچ ۱:

دستگاه روشن در حالت وصل سوئیچ ۱:



[electronium]

همون از اول شروع تاپیک مشخصه چه کسانی در تاپیک ها نتیجه میگیرند
افرادی که بر پایه مفاهیم مستند فعالیت میکنند و برای راهنما و سایرین ارزش قائل شده و مو به مو مراحل حاصله رو پیگیری و اطلاع میدن و در نهایت نتیجه رو با مستندات گزارش میدند ....
به امید موفقیت دیگر



[m_bidaar]

همون از اول شروع تاپیک مشخصه چه کسانی در تاپیک ها نتیجه میگیرند
افرادی که بر پایه مفاهیم مستند فعالیت میکنند و برای راهنما و سایرین ارزش قائل شده و مو به مو مراحل حاصله رو پیگیری و اطلاع میدن و در نهایت نتیجه رو با مستندات گزارش میدند ....
به امید موفقیت دیگر

متشکرم.
حضور در این انجمن و همکلامی با اعضا، علاوه بر یادگیری و بالا بردن سطح اطلاعات، باعث خوشحالی و دلگرمیه.



[HS13&86]

یکی از خازنهای پلی استر خروجی تقریبا اتصال کوتاه بود. تا بیام خاموش کنم، اتصالی کرد و دوباره همون قطعات سوخت. احتمالا پرپر زدن به خاطر همون خازن بوده که داشت اتصال کوتاه میشد. 473K400V
دوباره قطعات نو میندازم نتیجه رو میگم.

الان دستگاه تعمیر شده و کار میکنه؟
اگر باز هم دچار چنین مشکلی شدید، متاسفانه لامپ های UV عمر خودشون کردن و اصطلاحا فیلمان اونها بخار شده و تقریبا ارزش تعمیر هم نداره.



[m_bidaar]

الان دستگاه تعمیر شده و کار میکنه؟
اگر باز هم دچار چنین مشکلی شدید، متاسفانه لامپ های UV عمر خودشون کردن و اصطلاحا فیلمان اونها بخار شده و تقریبا ارزش تعمیر هم نداره.

بله کار میکنه الان.
اما حساس میکنم لامپها نسبت به حجم، نورشون کافی نیست و باید بیشتر از اینا شدت داشته باشن. بیشتر به سفیدی میزنن تا بنفش! چون یک لامپ UV تعمیرات دارم که به نسبت حجمش، نورش شدت کافی و مناسب داره. البته شاید به دلیل مضراتش، شدت نور زیادی ندارن.

تست فیلمان این لامپها مثل لامپهای کم‌مصرف معمولی هست؟
سپاس از شما



[HS13&86]

بله کار میکنه الان.
اما حساس میکنم لامپها نسبت به حجم، نورشون کافی نیست و باید بیشتر از اینا شدت داشته باشن. بیشتر به سفیدی میزنن تا بنفش! چون یک لامپ UV تعمیرات دارم که به نسبت حجمش، نورش شدت کافی و مناسب داره. البته شاید به دلیل مضراتش، شدت نور زیادی ندارن.

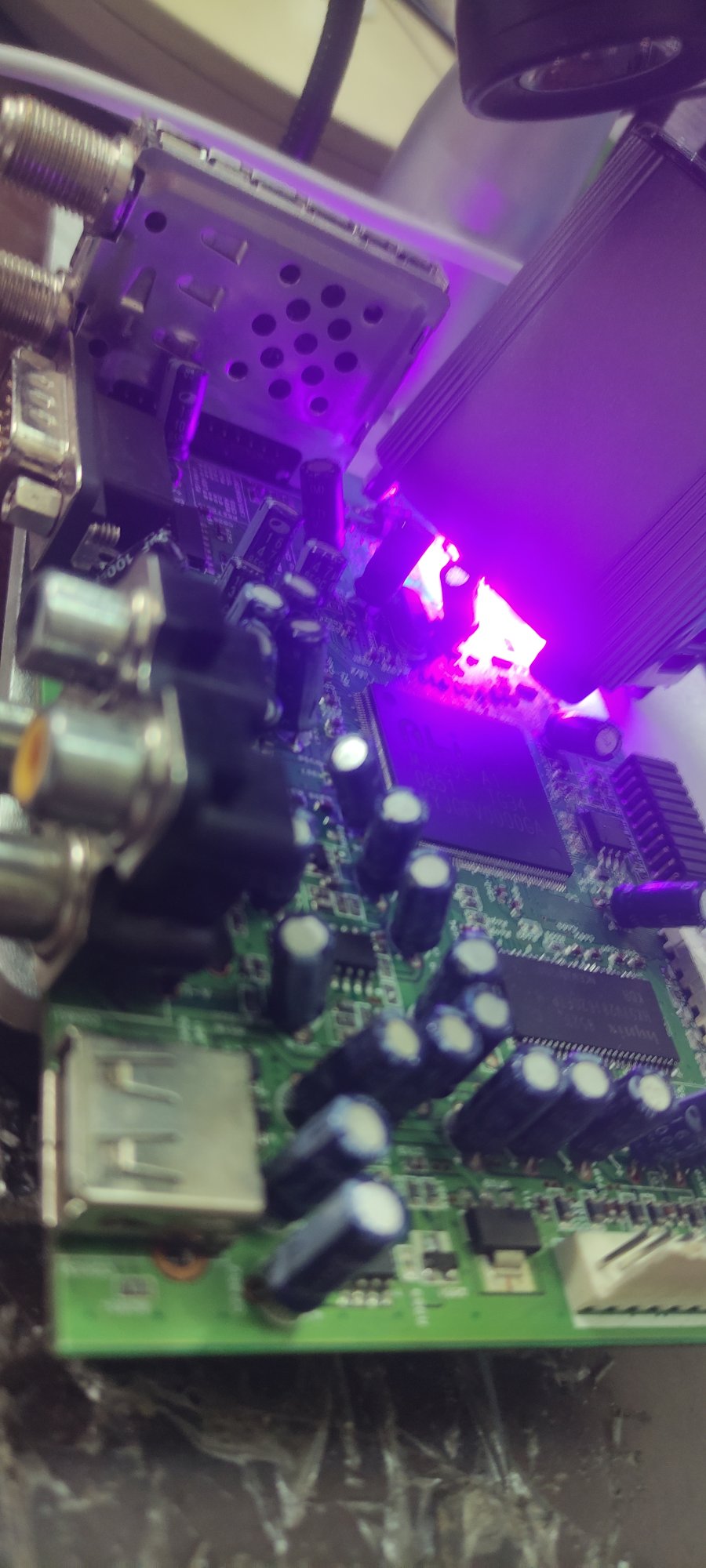

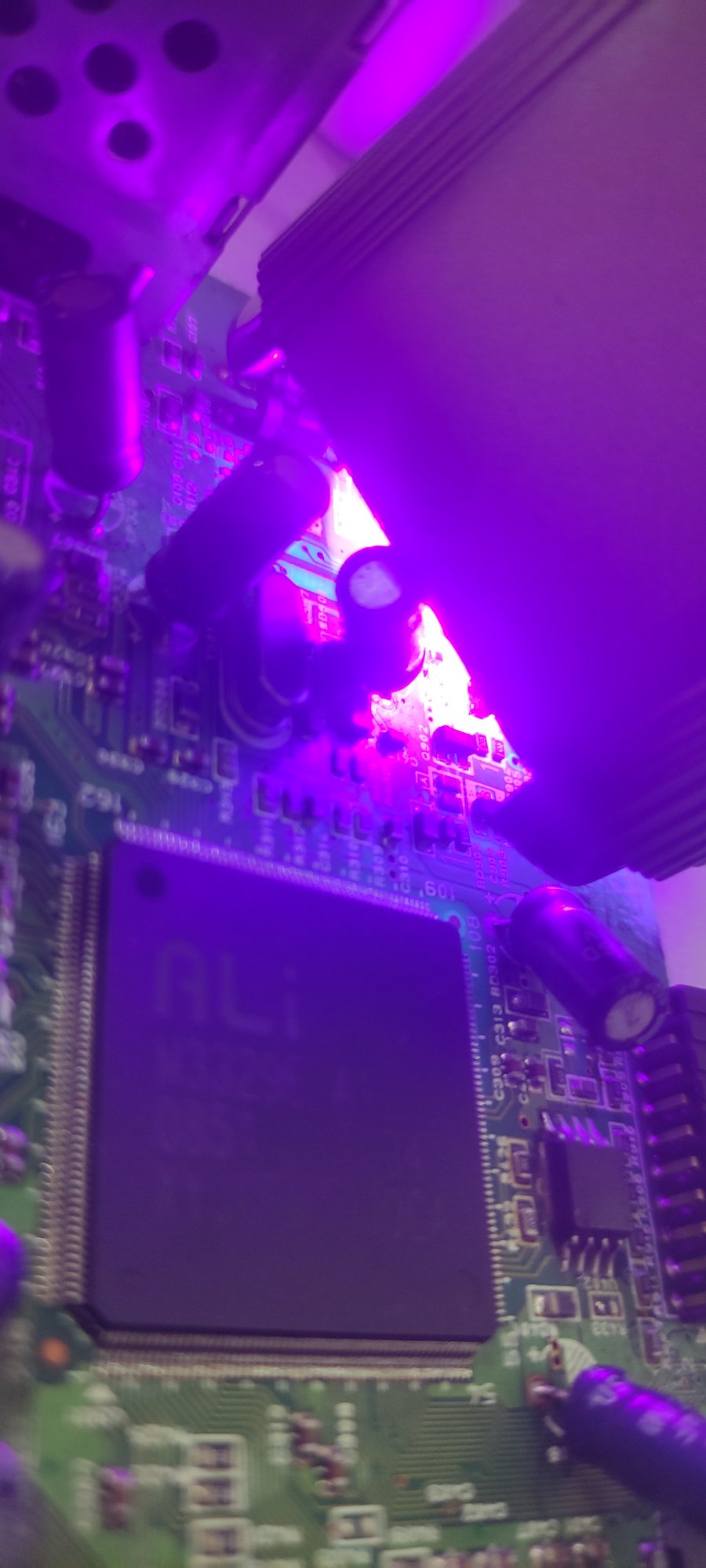

مشاهده فایل‌پیوست 206648
مشاهده فایل‌پیوست 206649

تست فیلمان این لامپها مثل لامپهای کم‌مصرف معمولی هست؟
سپاس از شما

مقایسه دستگاه نور UV تعمیرات و این دستگاه که تعمیر کردید نا صحیح هست.
دستگاهی که تعمیر کردید همین شدت نور براش طبیعی هست.

بله روش آزمایش فیلمان مشابه لامپ کم مصرف و مهتابی معمولی هست.
