یکسره شدن پمپ تخلیه لباسشویی اسنوا و شکل موج غیرعادی خروجی هیدروستات

[m_bidaar]

سلام
من یه لباسشویی اسنوا ۷ کیلویی دارم.
وقتی به برق میزنم ارور E2 میده و وقتی سوئیچ رو روشن میکنم، ارور E9 میده. در هر دو حالت هم پمپ تخلیه در حال کار هست. ترایاکها، مسیرها و قطعات مربوطه‌ی تست شده، درستن.

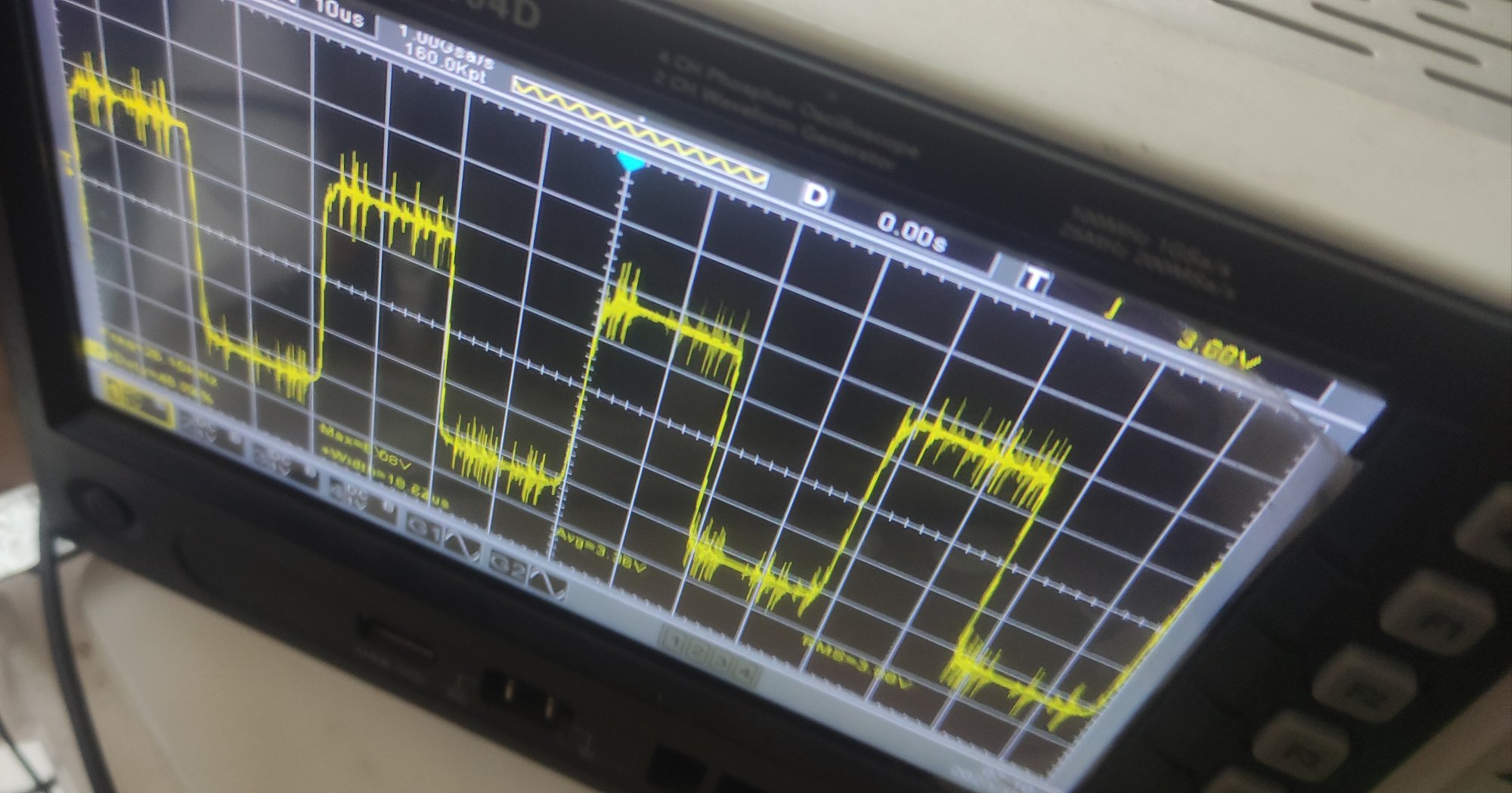

شکل موج خروجی هیدروستات در بیرون از لباسشویی درسته ولی داخل مدار، کمی غیرعادیه:

منظورم قسمتهای width هست که نویز دارن. این نویز به دلیل خرابی خازنهاست؟

البته فرکانسهای ۲۶ و ۲۰ در دو حالت بدون فشار و بافشار نرمال هستن.
آیا ارتباطی هست بین یکسره شدن و این شکل موج؟
همچنین ولتاژ سیگنال روی بورد قبل از وصل هیدروستات، ۶ ولت هست. طبیعیه؟

سپاس از همگی



[حیدر شاهمرادی]

سلام دوست عزیز راه اندازهای ترایاک بخصوص آی سی ULN و قطعاتی در در مسیر پایه گیت ترایاک مربوط به پمپ تخلیه است را به دقت چک بفرما مسیر پمپ را بررسی کن و ترایاک مربوطه را و بقیه قطعات و اگر ممکن است از پشت برد هم عکس بفرست تا اساتید دیگر بهتر راهنمایی کنند



[حیدر شاهمرادی]

سلام عکس پست برد را ارسال بفرما باکیفیت لطفا



[m_bidaar]

سلام

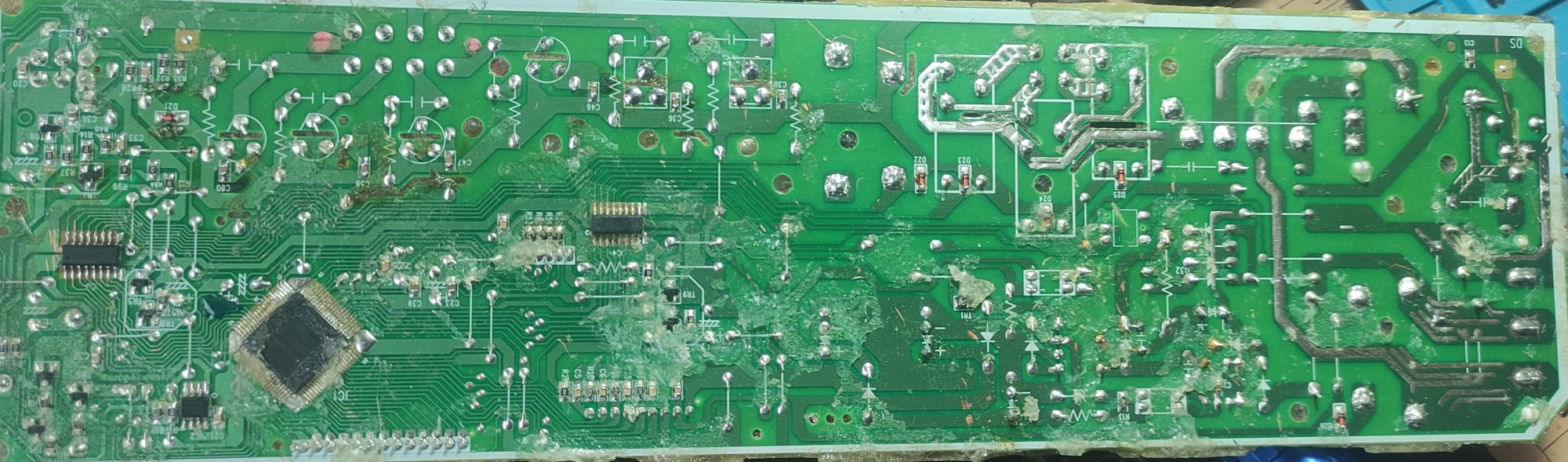

این تصویر پشت بورد:

اضافه بکنم که خازنهای اس ام دی ۰۸۰۵ هر ۶ تا گیت رو نو نصب کردم (۱۵۰ نانو).
و ظرفیت همه‌ی خازنهای ۱۰۰ نانو ۲۷۵ ولت ام کا تی تقریبا نصف یا کمتر شده بود که عوض کردم.
ظرفیت خازنهای پلی استر درست بود، دست نزدم.
آی سی KID65004AF سمت چپی رو با نو‌ تعویض و امتحان کردم، تاثیری نداشت. اما به سمت راستی دست نزدم.



[m_bidaar]

الان با مولتیمتر چک کردم، هیدروستات خروجی ۳.۳ ولت داره بعد نصب. قبلا در همین شرایط، ۵ بود (با اوسیلوسکوپ)!



[fkh52000]

برد های دوو و اسنوا وقتی بدون ترموستات هیتر و هیدروستات روشن شوند ارور e2 و e9 میدهند پمپ تخلیه هم که دائم در مدار است احتمال زیاد تریاک پمپ خراب شده



[m_bidaar]

برد های دوو و اسنوا وقتی بدون ترموستات هیتر و هیدروستات روشن شوند ارور e2 و e9 میدهند پمپ تخلیه هم که دائم در مدار است احتمال زیاد تریاک پمپ خراب شده

هر دو ترایاک بزرگ کنار هم (پمپ و درب) رو تعویض کردم. مشکل پابرجاست متاسفانه.



[m_bidaar]

احتمالا ایراد باید در مسیر هیدروستات باشه. میکرو فکر میکنه آب زیادی وارد مخزن شده و داره سعی میکنه تخلیه‌اش کنه.
درسته؟



[مرتضی بهنیا]

دوست عزیز شما شلنگی که میاد به هیدروستات وصل میشه رو چک کن گرفتگی یا جرم نبسته باشه
چون این مشکل و که پمپ دائم درحال کار بود و داشتم که پمپ و بعد دوماه میسوزوند
دلیلشم جرم گرفتگی شلنگ هیدروستات بود



[m_bidaar]

دوست عزیز شما شلنگی که میاد به هیدروستات وصل میشه رو چک کن گرفتگی یا جرم نبسته باشه
چون این مشکل و که پمپ دائم درحال کار بود و داشتم که پمپ و بعد دوماه میسوزوند
دلیلشم جرم گرفتگی شلنگ هیدروستات بود

شیلنگ رو کلا درآوردم. با یه شیلنگ جدید، فشار هوا واردش کردم. هیدروستات عمل میکنه اما ارور پابرجاست.

این بورد ریست داره؟ به چه صورت هست؟
