درود بر شما
تا جایی که بنده اطلاع دارم در این نمونه دزدگیرها یک ولتاژ ثابت 12 ولت داریم و یک ولتاژ منفی که موقع فعال شدن دزدگیر به یکی از پایه های یونیت دزدگیر میره ...
ولتاژ منفی جریان خروجی نداره و نمیشه با اون رله رو راه انداخت ...

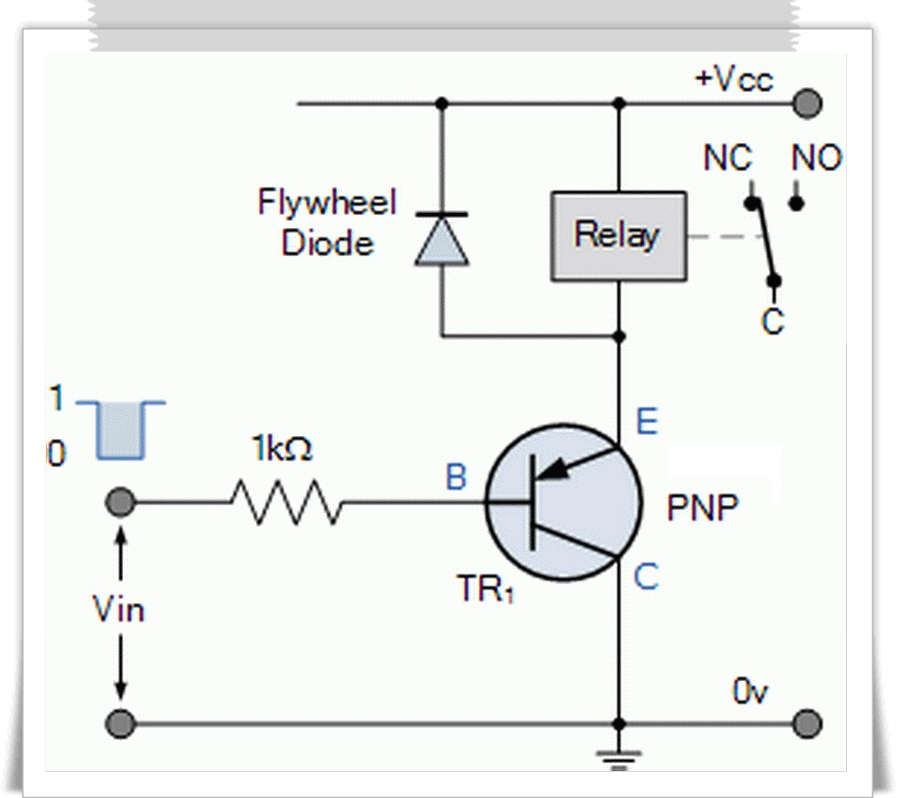

با مدار زیر میتونید یک رله رو راه بندازید و کار مد نظر شما رو انجام میده ...
ولتاژ تحریک منفی رو به پایه ورودی مقاومت یک کیلو اهمی که با Vin مشخص شده متصل کنید ، ولتاژ منفی ثابت یا بدنه به کلکتور ترانزیستور و پایه مثبت هم با VCC مشخص شده ...
برای ترانزیستور میتونید از یک ترانزیستور معمولی مثبت مثل A733 استفاده کنید و برای دیود سری شده با سیم پیچ رله هم از یک 1N4007 استفاده کنید .
با این شرایط وقتی ولتاژ منفی به بیس ترانزیستور برسه رله فعال میشه ...
مشاهده فایل‌پیوست 209147
