من دلتاپالس رو درست کردم . همه قسمت ها به خوبی کار میکنه ! تمامی ولوم ها و تنظیمات دقیق انجام میشه ! روی 150 میلی آمپر تنظیم میکنم و بقیه کارها
حتی کویل هم به خوبی کار میکنه ( صدای پالش " ززززز" ) به گوش میرسه ولی نمیتونه فلز رو تشخیص بده ؟؟؟؟ به نظرتون اشکال از کجاست .
صدایه (وز زز )از کویلت میاد؟ کویلت نباید صدا بده اگه صدا از ماسفت میاد که درسته اما نباید از سیم پیچت صدا بیاد. به احتمال قوی سیم پیچت اشکل داره.سیم پیچیت چند اهمه و قطرش چقدره؟



[IIII]

محسن جان صدا از کویل هست ! هرچه عرض پالس رو هم بیشتر میکنم صدا بیشر میشه !

کویل از 30 دور سیم 0.47 به قطر 19 سانتی متر هستش !

(_من زیاد بلد نیستم. نمیدونم ماسفت چیه ؟؟ :|) اهان نه از ماسفت صدا نمیاد !!!!!



[IIII]

من یک کویل دیگه ساختم با اهم 2.6 ولی دقیقا مثل قبلی شد !! یعنی همون صدایی که از ماسفت ( IRF840 ) میاد از سیم پیچ هم میاد

و وقتی عرض پالس رو زیاد میکنم صدا از کویل بیشتر میشه !!



[mohsen beni]

من یک کویل دیگه ساختم با اهم 2.6 ولی دقیقا مثل قبلی شد !! یعنی همون صدایی که از ماسفت ( IRF840 ) میاد از سیم پیچ هم میاد

و وقتی عرض پالس رو زیاد میکنم صدا از کویل بیشتر میشه !
داداش اهمت خیلی پایینه .اهمت نباید کمتر از 3.5اهم باشه.ودر ضمن بااین نمره سیم که نباید قطره سیم پیچت 19 سانت بشه بانمره 0.47 حداقل باید قطرش 30سانت باشه.



[IIII]

ممنون محسن جان. فقط یه سوال کلی :

با سیم نمره 0.47 قطر سیم پیج حداقل 30 و بیشتر ، چند دور سیم باید باشه ؟ اهمش بازم باید از 3.5 بیشتر باشه ؟

برای قطر 20 سانتیمتر باید چجوری باشه ؟؟

مرسیییی



[mee]

سلام
یکی پیدا بشه محبت کنه منت بزاره در مورد کار با ماشین حساب انلاین این سایت گزینه به گزینه توضیحات کاملی بده .کارم گیره .اجرکم عندالله

http://deepfriedneon.com/tesla_f_calcspiral.html

سلام دوست عزیز
ممنونم که ماشین حساب به این خوبی را در این پیج گذاشتید.مشکل اکثر دوستان حل می شه .

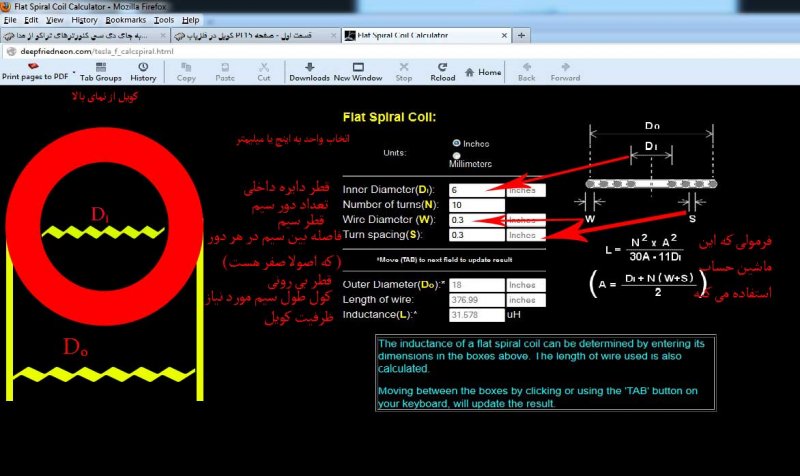

بطور کلی این ماشین حساب برای بدست اوردن مقدار امپدانس کویل های تخت هست که برای محاسبه ان نیاز به چند پارامتر را دارد .
1 = قطر دایره داخلی که اولین حلقه سیم به دور ان پیچیده می شود.
2= تعداد دورهای پیچیده شده
3= قطر سیم
4= فاصله بین هر حلقه پیچیده شده .( البته در 99% کویل ها این مقدار برابر صفر هست یعنی حلقه ها به صورت جفت هم پیچیده می شوند )
در نهایت این ماشین حساب طول سیم و مقدار امپدانس کویل را محاسبه می کنه . البته فرمول را سایت در اختیارتون گذاشته که می توانید دستی حساب کنید .
باسپاس



[mee]

دوستان نشان دادن ولتاژ بایک سیم نشاته وجود فرکانس بالا نظیر اف ام ویا حتا مافوق صوت است که به مدار شما القا میشه (مثلن از سیم تغذیه) برای از بین رفتن آن باید خازن 100پیکو در بین خط تغذیه وجاهای مشکوک و شاسی قرار بدین و شاسی رو به شیر آب یا زمین خوب وصل کنید

سلام
راستش از متن شما چیزی متوجه نشدم . لطفا اگه می شه بیشتر توضیح دهید .



[mee]

سلام
مدتی پیش نکاتی در رابطه با کویل اراءه کردم ولی بخاطر فعالیت کم تاپیک ان موضوع به جمع تاپیک های معمولی پیوست لذا بهتر دیدم که ان نکات را به این تاپیک انتقال دهم .

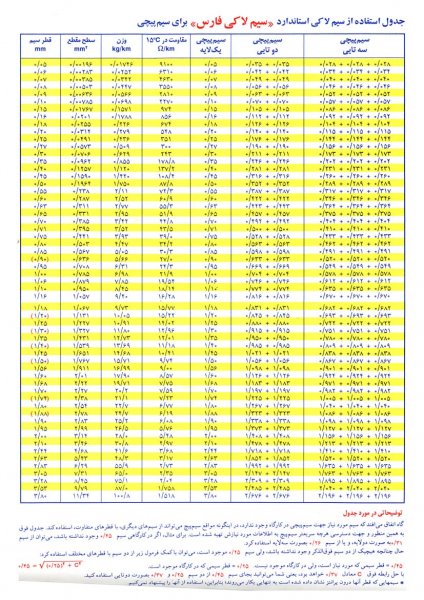

از این جدول برای محاسبه اهم سیم ها در متراژ لازم می توانید استفاده کنید.



[hmd-sat]

سلام
جناب mee یک ادرس ماشین حساب دیگه هم هست که از این قبلی کاملتره هم برای انواع اقسام کویل به شکلهای متفاوت محاسبه میکنه .خودت میدونی که پیچیدن کویل تخت بغییر از فرمول پیچیده اون درست کردن اون هم سخته .مدتی گیر افتادم نمیدونم یک کویل تخت میخام بپیچم نمیدونم چه سایزی باشه بهتره که هم برای سکه خوب باشه هم اجسام به اندازه یک بشقاب ؟
راستی ما مستضعفین قدرت مالی نمیرسه دلتا پالس 3 و بالاتر تهیه کنیم اگر برای شما مقدوره از روی نقشه دلتا پالس انالوگ 2 یه توضیحاتی بفرمایید و قسمتهای مختلف مدار رو تشریح کنید .
ایا میشود در همین دلتا پالس از دو عدد ترانزیستور IRF840 بصورت دارلینگتون اسفاده کنیم ؟ تا قدرت بیشتری در کویل داشته باشیم تا اینکه جبران افت قدرت بدلیل کاهش مقدار مقاومت موازی با کویل بشه؟ برای بدست اوردن شیب میرایی ملایم تر؟


http://www.circuits.dk/calculator_flat_spiral_coil_inductor.htm

http://www.circuits.dk/calculator_planar_coil_inductor.htm



[IIII]

وقتی کویل رو درست میکنیم اشکال نداره سیم ها قاطی میشن ؟؟ یعنی تو هم میرن مشکل نداره ؟
