پاسخ : کوره القایی بسیار ساده و کارآمد بسازید

سلام استاد غزال تشکر میکنم از اینکه تجربیات خودتون رو به اشتراک میزاریددو ما همیشه مطالب مفید شمارو دنبال میکنیم
راستش این وسیله خیلی جالبه من این وسیله رو تو بعصی فروشگاهای مجازی دیدم که تبلیغ میشه رو فندکی خودرو نصب میشه به عنوان سیخ داغ کن و حتی کیت امادش هست و در صنایع هم در ابعاد خیلی بزرگ استفاده میشه تقریبا ۱ ماه پیش یه راننده خواسته بود تو منزل با برق ۲۲۰ راهش بندازه که فتهاش منفجرشده بود من تعمیرش کردم
اما با این پست شما دیدم خیلی ساده هست و قطعاااشتو هر تعمیرگاهی پیدا میشه
راستش من از روی شماتیک یکی ساختم اما سلفها و سیم پیچهارو همینطوری شانسی سوار کردم یعنی از سلفهای داخل پخش خودرو و سلف داخل پاور کامپیوتر و سیم پیچ برد y وz پلاسما استفاده کردم بدون در نظر گرفتن سایزو تعداد دور سیم و مقدار سلفها
مدار کار میکنه و خیلی هم قدرتمنده البته با تغدیه ۱۲ ولت ۱۰ امپر سوئیچینگ
مشکلی که هست اینه پایه خازنها خیلی داغ میکنه و ذوب میشه و خود سیم پیچ داغ میکنه و از خازن موازی 684 2k استفاده کردم پلی استر طوری پایه ها داغ میکنند سرخ میشند :biggrin0:



[غزال]

پاسخ : کوره القایی بسیار ساده و کارآمد بسازید

سلام استاد غزال تشکر میکنم از اینکه تجربیات خودتون رو به اشتراک میزاریددو ما همیشه مطالب مفید شمارو دنبال میکنیم
راستش این وسیله خیلی جالبه من این وسیله رو تو بعصی فروشگاهای مجازی دیدم که تبلیغ میشه رو فندکی خودرو نصب میشه به عنوان سیخ داغ کن و حتی کیت امادش هست و در صنایع هم در ابعاد خیلی بزرگ استفاده میشه تقریبا ۱ ماه پیش یه راننده خواسته بود تو منزل با برق ۲۲۰ راهش بندازه که فتهاش منفجرشده بود من تعمیرش کردم
اما با این پست شما دیدم خیلی ساده هست و قطعاااشتو هر تعمیرگاهی پیدا میشه
راستش من از روی شماتیک یکی ساختم اما سلفها و سیم پیچهارو همینطوری شانسی سوار کردم یعنی از سلفهای داخل پخش خودرو و سلف داخل پاور کامپیوتر و سیم پیچ برد y وz پلاسما استفاده کردم بدون در نظر گرفتن سایزو تعداد دور سیم و مقدار سلفها
مدار کار میکنه و خیلی هم قدرتمنده البته با تغدیه ۱۲ ولت ۱۰ امپر سوئیچینگ
مشکلی که هست اینه پایه خازنها خیلی داغ میکنه و ذوب میشه و خود سیم پیچ داغ میکنه و از خازن موازی 684 2k استفاده کردم پلی استر طوری پایه ها داغ میکنند سرخ میشند :biggrin0:

درود

بله فوق العاده هست و به همین علت سادگی حیرت انگیز و قدرت عجیب و غریب و باورنکردنی مورد توجهم قرار گرفت ، بطوریکه بدون مگنترون ، شبیه مکروفر کوچک ولی بیخطر و بسیار ارزونی عمل میکنه که فقط برای فلزات مغناطیس پذیر موثره.

بنحوی که ابتدا باور نمیکردم چنین قدرت و کیفیتی داشته باشه.
اما سلف ها در چنین رنجی بینهایت حساس هستن و اگه دو سلف درین کوچکترین تفاوتی داشته باشن ، خرابکاری میکنه و خارج از رزونانس تحت فشار قرار میگیره .
لذا اولا شرایط قرینه رو رعایت کنید.
ثانیا منبع ولتاژ ، کیفیت و قدرت بالایی داشته باشه
و لذا ابتدا با باطری اتومبیل تست کنید تا پس از تست سیستم با منبع ایده آل از صحت منابع متفرقه مطمئن شوید تا در صورت بروز ایراد ، قادر به ارزیابی صحیح باشید و تردید و تشکیک به کیفیت منبع ولتاژ منتفی بشه و قادر به تشخیص ایرادات ناشی از ضعف منبع باشید.

و ضمنا مشخصات کامل قطعاتی که استفاده کردید گزارش کنید و تصاویری هم ارسال فرمایید تا اشکالو بررسی کنم.
قطعا از یک خازن استفاده کردی ولی باید از چند خازن موازی استفاده کنی تا اولا تحت فشار کمتری باشن و ثانیا به خازن ایده آل نزدیکتر باشن و سلف ناخواسته کوچکتری داشته باشن.

اینکه موفق شدی بدون مشورت و سوالی درستش کنی توفیق بزرگی بوده .
چه دیود و فتی استفاده کردی؟
ایا فت ها داغ میکنن ؟
رعایت تعداد دور دو سلف درین کار سختی نیست و هر کدوم را ۲۶ دور بپیچید ولی حتما هسته ها مشابه باشن .

سپاس



[dj0123]

پاسخ : کوره القایی بسیار ساده و کارآمد بسازید

مشاهده فایل‌پیوست Gifybot.mp4



[غزال]

پاسخ : کوره القایی بسیار ساده و کارآمد بسازید

مشاهده فایل‌پیوست 172564

درود

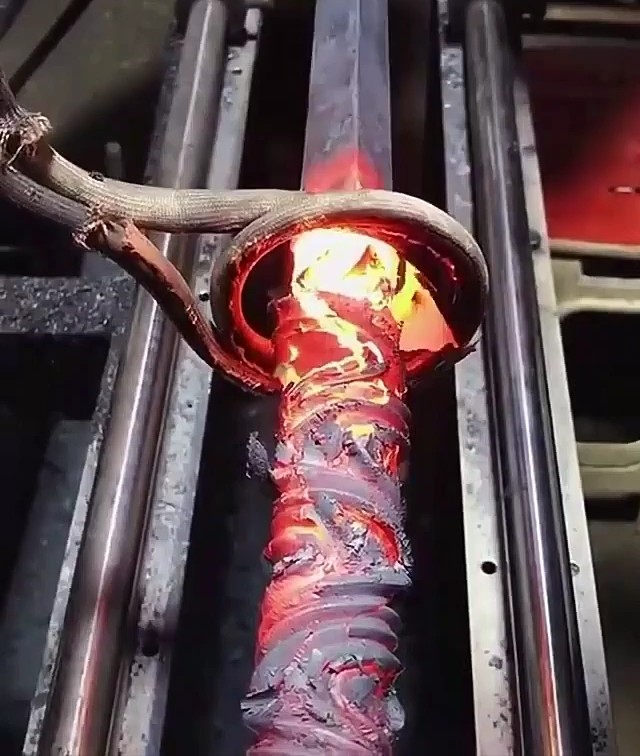

ضمن تشکر از کلیپ ارسالی که موید یکی از کاربردهای این سیستم است ، تصویری از فیلم تقدیم میگردد.

سپاس



[randomboot]

پاسخ : کوره القایی بسیار ساده و کارآمد بسازید

۲ عدد مافست irfz44
۲ عددخازنهای پلی استر موازی k 824j 400 v
مقاومت ۱۰ کیلو ۲ عدد
به جای مقاومت ۴۷۰ اهم از ۲ عدد ۱ کیلو موازی استفاده کردم
۲ عدد دیود 1n4007
2 عدد زینر ۲۰ ولت 1 وات
سلفهای درین یکی از پخش خودرو و دیگری از پاور کامپیوتر
سیم پیچ القایی هم از سیم پیچ های داخل برد پلاسمای سامسونگ( سیم پیچ و سلفها بدون دستکاری نصب کردم)
تمامی قطعات از برد های اوراغی استفاده شده

با تشکر از استاد غزال عزیز منتظر راهنمایی های شما



[غزال]

پاسخ : کوره القایی بسیار ساده و کارآمد بسازید

۲ عدد مافست irfz44
۲ عددخازنهای پلی استر موازی k 824j 400 v
مقاومت ۱۰ کیلو ۲ عدد
به جای مقاومت ۴۷۰ اهم از ۲ عدد ۱ کیلو موازی استفاده کردم
۲ عدد دیود 1n4007
2 عدد زینر ۲۰ ولت 1 وات
سلفهای درین یکی از پخش خودرو و دیگری از پاور کامپیوتر
سیم پیچ القایی هم از سیم پیچ های داخل برد پلاسمای سامسونگ( سیم پیچ و سلفها بدون دستکاری نصب کردم)
تمامی قطعات از برد های اوراغی استفاده شده

با تشکر از استاد غزال عزیز منتظر راهنمایی های شما

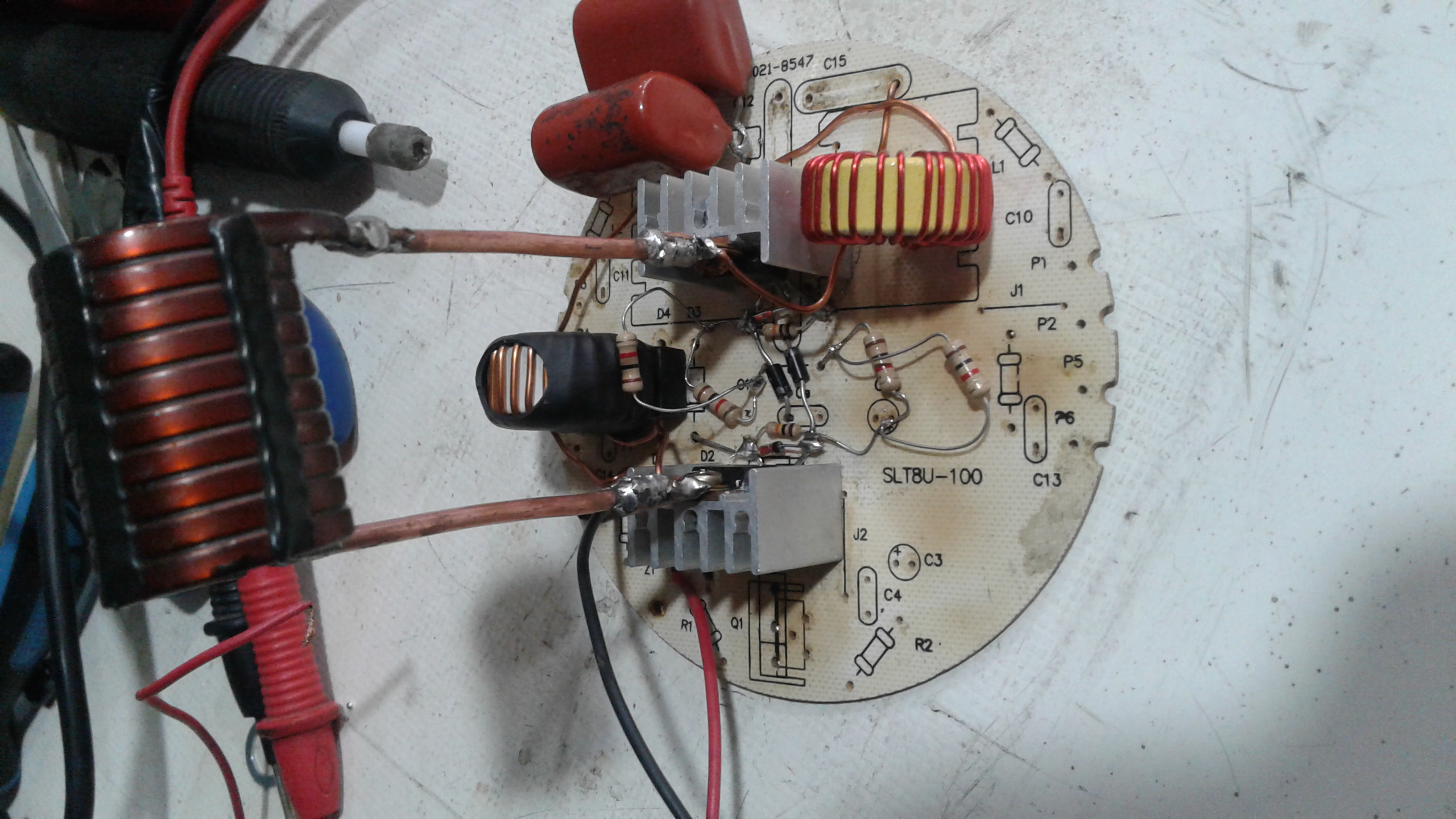

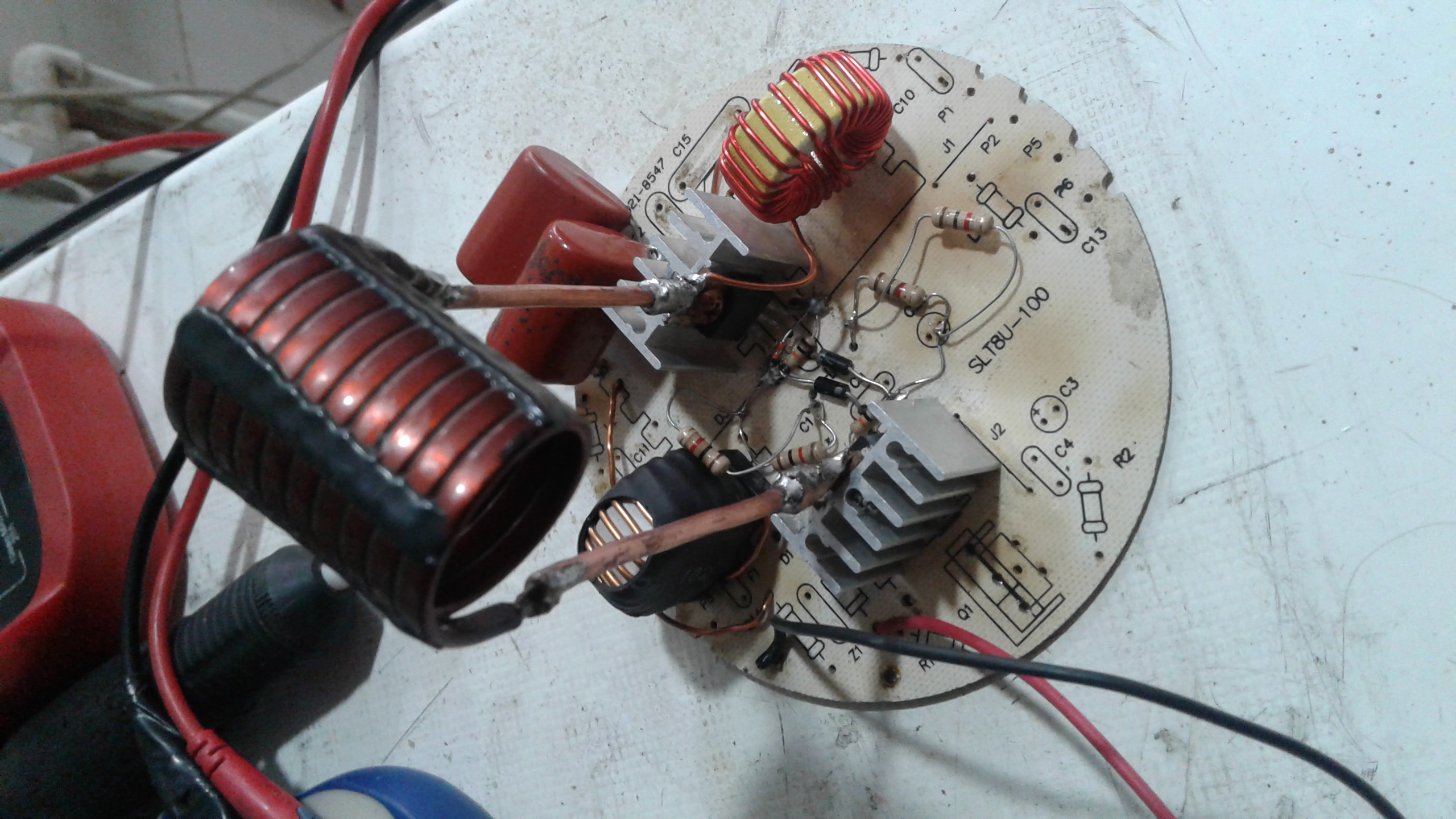

مشاهده فایل‌پیوست 172576
مشاهده فایل‌پیوست 172577

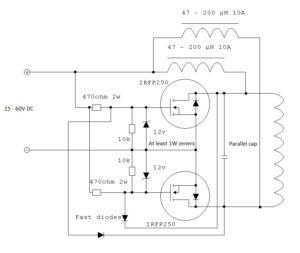

مشاهده فایل‌پیوست 172578

درود

ممنون و سپاسگزارم

نقشه رو خودتون کشیدید؟
1n4007 اشتباهه و باید فرکانس بالا باشه
خازن ها بزرگه و ولتاژشون پایینه
در پست قبلی ۶۸۴ اعلام شده بود
در هر صورت با این ظرفیت تحت فشار قرار میگیره .

سپاس



[randomboot]

پاسخ : کوره القایی بسیار ساده و کارآمد بسازید

درود

ممنون و سپاسگزارم

نقشه رو خودتون کشیدید؟
1n4007 اشتباهه و باید فرکانس بالا باشه
خازن ها بزرگه و ولتاژشون پایینه
در پست قبلی ۶۸۴ اعلام شده بود
در هر صورت با این ظرفیت تحت فشار قرار میگیره .

سپاس

با تشکر از شما استاد غزال و حسن توجهتون
نقشه رو از اینترنت پیدا کردم
و اما در مورد خازن ها که اول از خارنهای 684j 2k استفاده کرده بودم بعد از824 400 ولت استفاده کردم
اما در مورد دیود ها که من اشتباها از 1n4007 استفاده کردم که میبایست طبق نقشه مدار باید از دیود سریع uf4007 یا مشابه
استفاده میکردم که شما خوب به اون اشاره کردین و من به اشتباهم پی بردم حالا نمیدونم توکار کرد مدار چه تغییری خواهد کرد
مورد دیگر اینکه من باید سلفهارو برابر هم جایگزین کنم
این مدار چقدر شبیه مدار درایور راه انداز فلای بک های ولتاژ هست



[غزال]

پاسخ : کوره القایی بسیار ساده و کارآمد بسازید

با تشکر از شما استاد غزال و حسن توجهتون
نقشه رو از اینترنت پیدا کردم
و اما در مورد خازن ها که اول از خارنهای 684j 2k استفاده کرده بودم بعد از824 400 ولت استفاده کردم
اما در مورد دیود ها که من اشتباها از 1n4007 استفاده کردم که میبایست طبق نقشه مدار باید از دیود سریع uf4007 یا مشابه
استفاده میکردم که شما خوب به اون اشاره کردین و من به اشتباهم پی بردم حالا نمیدونم توکار کرد مدار چه تغییری خواهد کرد
مورد دیگر اینکه من باید سلفهارو برابر هم جایگزین کنم
این مدار چقدر شبیه

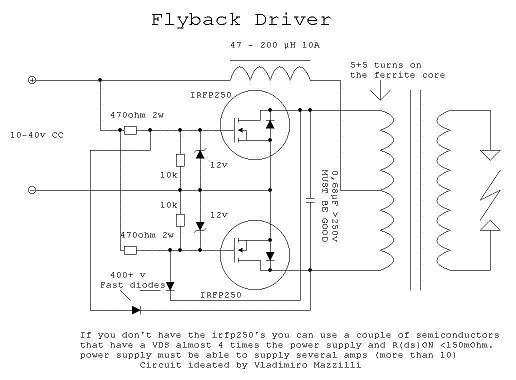

مشاهده فایل‌پیوست 172587

درود

من تاکنون فرصت تحقیق و انجام آزمایشات لازم جهت بررسی صحت تحلیل نظری این نقشه رو نداشتم.

چون در تحلیل سطحی و بدون تست عملیِ تحلیل ، ممکنه به نکته هایی توجه نشه و تحلیل را ناصحیح و نامعتبر کنه.
و البته تست تحلیل این مدار بسیار ساده و حیرت انگیز ، فوق العاده دشوار هست و زمان و دقت قابل توجهی نیاز داره و ازآنجاکه جهت دستیابی به عملکرد و رفتار و وظیفه صحیح هر قطعه باید حالت های ناصحیحی ، مونتاژ و بررسی بشه لذا با توجه به آمپر بالا بدون تردید ، قطعاتی در جریان تست عملی حالت های متفاوت صدمه می بینه و باید بتعداد لازم آماده کنم.

اما معمایی که در نگاه اول توجهم را جلب کرد جهت دو دیود است که حتی یک نمونه در اینترنت ندیدم که جهت دیودها مشابه نقشه ای باشه که از روی نمونه کپی کردم و با توجه به تست عملی به صحت عملکردش مطمئنم .

لذا ازآنجاکه جهت معگوس دیودها ، یکی از آزمایشات لازم است چنانچه شما با نقشه ارسالی خود و لذا با جهت معگوس دیودها مونتاژ فرمودید و خللی در عملکردش اتفاق نیافتاده لطفا گزارش فرمایید.

ضمنا مقصودم از پاسخ قبلی که از چند خازن استفاده کنید این بود که ظرفیت ۶۶/, را با چند خازن موازی بسازید .
مثلا ۳ عدد ۲۲/. موازی که رویهم ۶۶/. میکرو میشه.
و البته باید از خازن ولتاژ بالا مثلا ۲ کیلو ولت استفاده کنید .

سپاس



[randomboot]

پاسخ : کوره القایی بسیار ساده و کارآمد بسازید

درود

من تاکنون فرصت تحقیق و انجام آزمایشات لازم جهت بررسی صحت تحلیل نظری این نقشه رو نداشتم.

چون در تحلیل سطحی و بدون تست عملیِ تحلیل ، ممکنه به نکته هایی توجه نشه و تحلیل را ناصحیح و نامعتبر کنه.
و البته تست تحلیل این مدار بسیار ساده و حیرت انگیز ، فوق العاده دشوار هست و زمان و دقت قابل توجهی نیاز داره و ازآنجاکه جهت دستیابی به عملکرد و رفتار و وظیفه صحیح هر قطعه باید حالت های ناصحیحی ، مونتاژ و بررسی بشه لذا با توجه به آمپر بالا بدون تردید ، قطعاتی در جریان تست عملی حالت های متفاوت صدمه می بینه و باید بتعداد لازم آماده کنم.

اما معمایی که در نگاه اول توجهم را جلب کرد جهت دو دیود است که حتی یک نمونه در اینترنت ندیدم که جهت دیودها مشابه نقشه ای باشه که از روی نمونه کپی کردم و با توجه به تست عملی به صحت عملکردش مطمئنم .

لذا ازآنجاکه جهت معگوس دیودها ، یکی از آزمایشات لازم است چنانچه شما با نقشه ارسالی خود و لذا با جهت معگوس دیودها مونتاژ فرمودید و خللی در عملکردش اتفاق نیافتاده لطفا گزارش فرمایید.

ضمنا مقصودم از پاسخ قبلی که از چند خازن استفاده کنید این بود که ظرفیت ۶۶/, را با چند خازن موازی بسازید .
مثلا ۳ عدد ۲۲/. موازی که رویهم ۶۶/. میکرو میشه.
و البته باید از خازن ولتاژ بالا مثلا ۲ کیلو ولت استفاده کنید .

سپاس

ببخشید استاد من متوجه منظورتون از مونتاژ دیود برعکس نشدم
جهت دیود ها درست هست چند بار بررسی کردم
ایا منظورتون دیود یکسوساز به جای دیود سریع بود؟
ناگفته نماند استاد من چون از صحت کار مدار مطمعن نبودم و احتمال میدادم داغ کردن سیم پیچ ها مدار رو خراب کنه تا وقتی که فلز سرخ میشد مدار رو خاموش میکردم تا صدمه نبینه و برای بار دوم خوب خنک بشه
و یه نکته جالبی هم که پی بردم اینه که هرچه قطر فلز بیشتر باشه و دیر تر سرخ بشه امپر بیشتری از منبع میکشه و زمانی که سرخ شد کمتر امپر میکشه



[غزال]

پاسخ : کوره القایی بسیار ساده و کارآمد بسازید

ببخشید استاد من متوجه منظورتون از مونتاژ دیود برعکس نشدم
جهت دیود ها درست هست چند بار بررسی کردم
ایا منظورتون دیود یکسوساز به جای دیود سریع بود؟

درود

مقصودم اینه که جهت دو دیود را به چه صورتی منظور کردید ؟
آیا کاتد را به درین متصل کردید یا آند را ؟

شاید در دو جهت قابل استفاده باشه که خیلی بعیده و پس از بررسی و تحلیل عمقی مشخص میشه ولی این موضوع به تحلیل صحیحش کمک میکنه.
ازآنجاکه من نقشه رو از نمونه آماده ای کپی کردم که عملا هم تست کردم لذا درواقع جهت دیود در نقشه ای که کپی کردم تست شده اما نمیدونم شما هم از همون نقشه استفاده کردید یا از نقشه اینترنت و در جهت معکوس که بعیده هر دو نقشه درست باشه و معمای جالبی شده و منو بیشتر مشتاق و علاقمند به تحلیل سریعتر آن کرده .

ضمنا نکته ای که فرمودید افزایش حجم فلز موجب افزایش جریان میشه و درواقع ، افزایش ظرفیت سلف موجب افزایش قدرت میشه که البته محدوده مجازی داره و به این ترتیب اگه L3 یکدور بیشتر باشه قویتر میشه که به ظرفیت نامناسب خازن شما هم بستگی داره چون خازنی که استفاده کردید خیلی نامناسب و بزرگ هست و موجب گمراهی میشه.
اما با این وجود نکته مورد اشاره به تحلیل سیستم کمک میکنه و ممنونم.
همچنین این ویژگی که متناسب با حجم فلز ، عکس العمل مناسب نشون میده و علیرغم سادگی حیرت انگیز ، حرارت را هم بنحو صحیح و مناسبی کنترل میکنه ، ارزش فوق العاده این نقشه را صدچندان میکنه و قطعا طراح این نقشه نابغه ای بوده .
