مشکل: کم و زیاد شدن ولتاژهای خروجی پاور گرین 450 وات 20 پین با جریان کشی خیلی معمولی

[hoss_bakh]

از سمت دیگر برد پاور یک تصویر بگذارید .

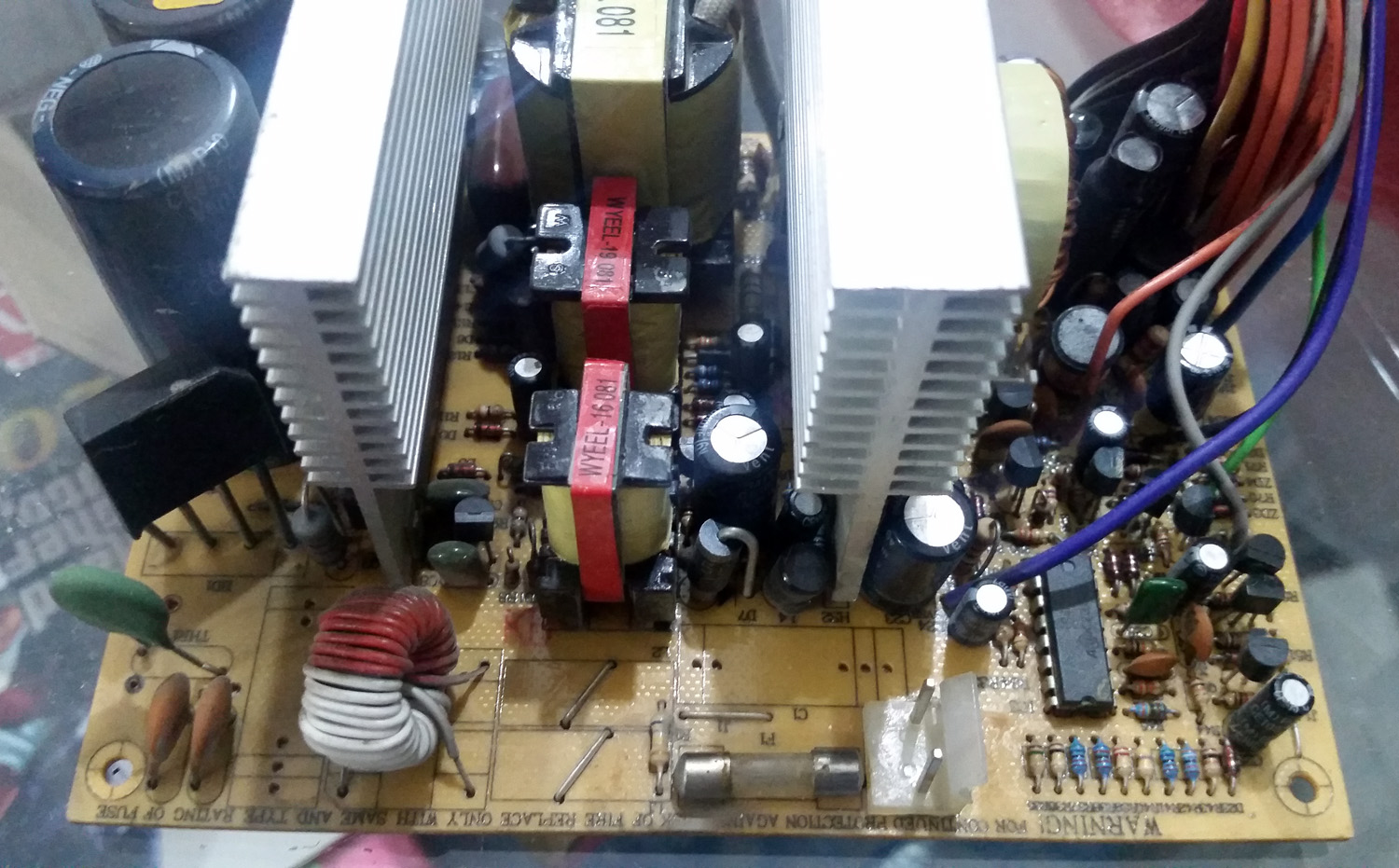

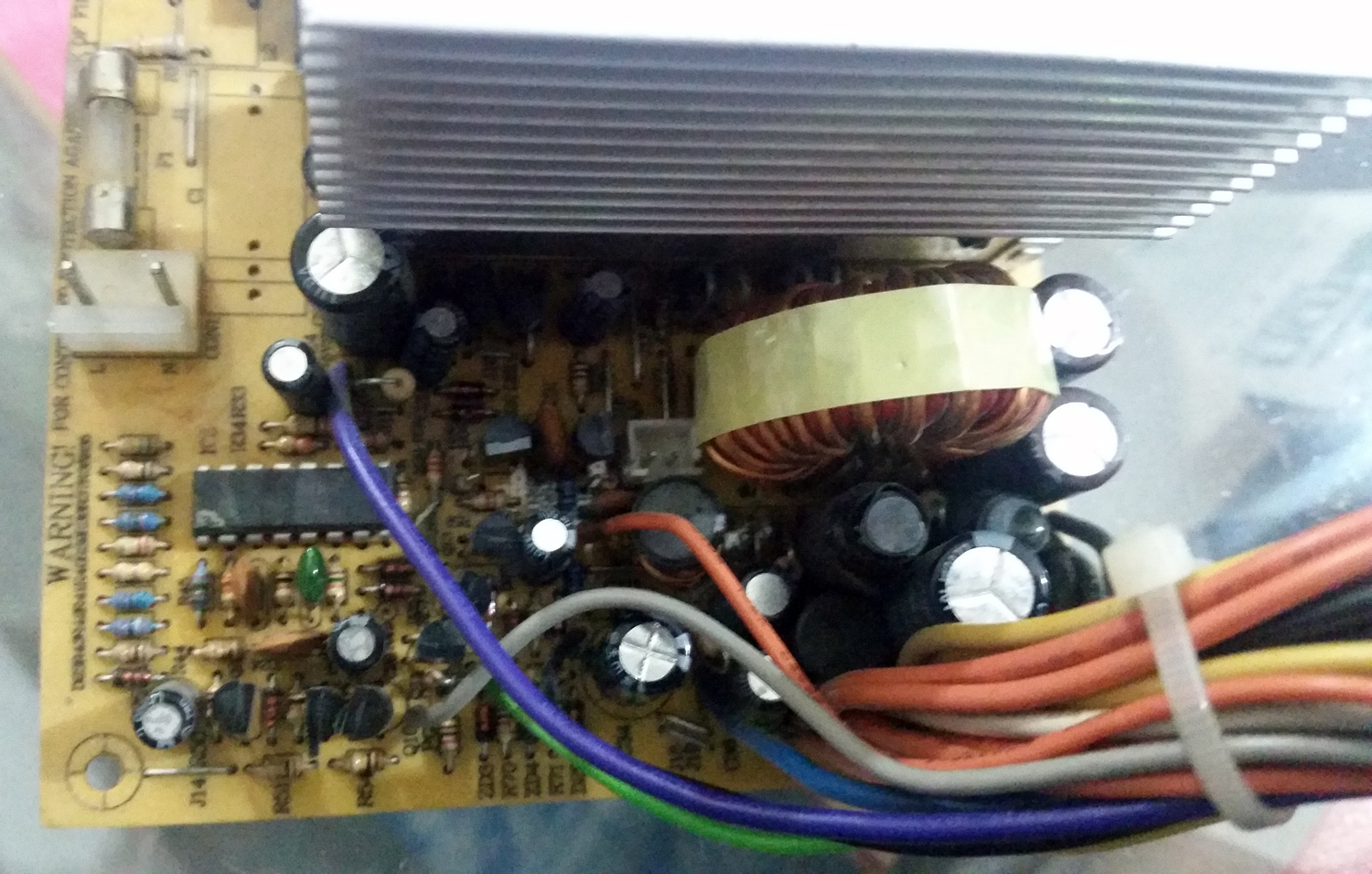

خدمت شما



[hoss_bakh]

سلام دوست عزیز شما خازن های اولیه رو با جنس مرغوب تعویض کن بعد برو سراغ آیسی کنترل ولتاژ قطعات اطراف آیسی رو چک کن بین کدومش خرابه دیودهاش شاتکی خروجی رو هم چک کن

توی یکی از موردا خازنهای اولیه رو هم با نوع مرغوبش (خازنهای جنس خوب روی پاور گرین سالم) عوض کردم جواب نداد

اطراف آی سی رو هم هرچقدر چک کردم به قطعه مشکوکی برخورد نکردم بجز ترانزیستورهای h945 که تعدادشون زیاده و نحوه تست اصولی و دقیقشون رو نمیدونم چجوریه

دیودهای شاتکی هم که 2 تا داره هر دو سالمن فقط یدونیه رگولاتور هم کنار دیود شاتکیا تو همون سینک دوم داره که واسه ولتاژ -12 و -5 ولت هستش که این دو تا ولتاژ مشکلی ندارن



[cybernova]

دوست خوبم
اگر از کیفیت خازن های تعویض شده اطمینان دارید ،احتمال داره چاپرها مشکل داشته باشن .البته خازن های موجود در بازار بخاطر وضعیت قطعات الکترونیک ،اکثرا جنس با کیفیت پائین هستن .بهتره قبل از استفاده تست کنید و از ظرفیت و ESR خازن ها مطمئن بشید .ببینید اطراف ایسی ،مقاومت نیم سوز یا تغییر ظرفیت داده ندارید .
موفق باشید .



[hoss_bakh]

دوست خوبم
اگر از کیفیت خازن های تعویض شده اطمینان دارید ،احتمال داره چاپرها مشکل داشته باشن .البته خازن های موجود در بازار بخاطر وضعیت قطعات الکترونیک ،اکثرا جنس با کیفیت پائین هستن .بهتره قبل از استفاده تست کنید و از ظرفیت و ESR خازن ها مطمئن بشید .ببینید اطراف ایسی ،مقاومت نیم سوز یا تغییر ظرفیت داده ندارید .
موفق باشید .

سلام و وقت بخیر به استاد عزیز

بابت کیفیت خازنها منم وسواس دارم و قبول دارم خازن خوب توی بازار سخت گیر میاد بهمین خاطر هم تو خرید خازن دقت میکنم و هم قبل از استفاده ظرفیت هاشون رو با خازن سنج چک میکنم

و توی پاورهایی که میزارم رو همشون جواب دادن و میدن

حقیقتاً چون این مشکل توی هر 6-7 پاور قدیمی مشترک هست منهم به چاپرهاشون مشکوک هستم

در مورد قطعات اطراف آی سی هم تقریباً همه مقاومت هارو تست کردم که طبق تجربه روی مدار با احتساب تلرانسشون سالم هستن که احتمال خراب بودنشونو کم میدونم

اگه چاپر مشابه پیدا کردم تست میکنم و نتیجه رو اعلام میکنم
