کمک در مونتاژ آمپلی فایر

مهدی.س

کاربر vip
کاربر
2018-03-16
53
62
سلام اساتیدعزیزم.ممنونم.مشکل حل شد.ایراداز قسمت ورودی بودکه دستگاه پخش خودرویی که روی میزکارم همیشه جهت تست استفاده میشد،متاسفانه درحین تست امپلیفایربرق برگشت بهش و خرجی صداضعیف شد،چون باگوشی هندزفری همیشه تست خروجی صدای دستگاه رو میگرفتم وصدامیدادفکرکردم ضبط سالمه اما بااتصال به امپلیهتی دیگرمتوجه شدم چقدرخروجی ضبط ضعیف شده..بهرحال ممنونم که راهنماییم کردید،خوشحالم ازاینکه دوستان دلسوزی دارم،پاینده باشید وبرکت درزندگیتون باشه...


AzarElectron

کاربر vip
کاربر
2023-01-08
77
53
54
ارومیه
سلام. دوست عزیز، چرا از ترانریستورهای 2n5551 و 2n5401 استفاده کردید؟
معمولا این ترانزیستورها بعنوان سوییچ استفاده میشن نه تقویت

سلام

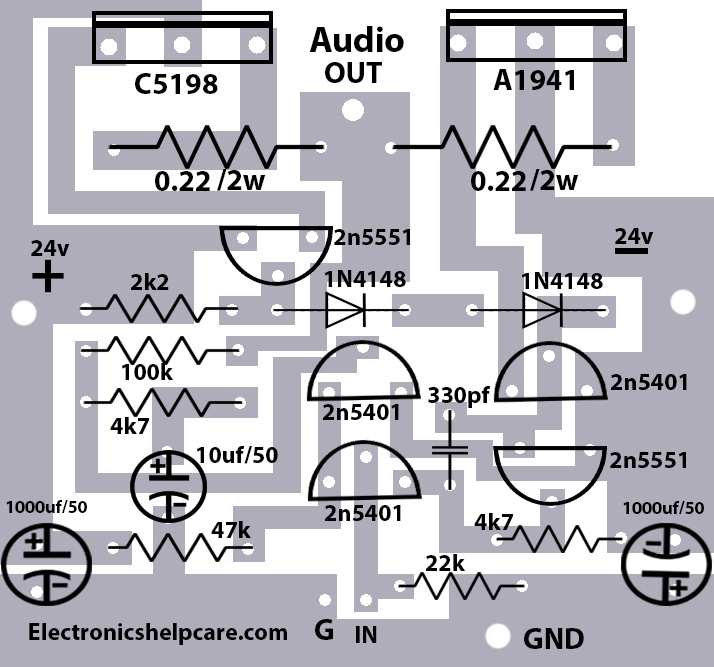

اساتید یک مدار رو مونتاژ کردم ، حتی چند بار جداگانه ساختم اما در نهایت همشون صدای خروجی بسیار ضعیفی دارند ، خواستم ببینید آیا شماتیک مدار درسته ؟

ولتاژ تغذیه رو هم صحیح بستم و با چند ترانس مجزا چک کردم .

مشاهده فایل‌پیوست 214652
سلام داداش من هم چند نمونه ساختم وبا همین مشکل تو مواجه شدم.باید مقاومت ها وخازن های ورودی صدا رو عوض کنی یکی یکی عوض کن درحالی که مدار روشن ودرحال پخش است مقاومت رو یکی یکی عوض کن.کم یازیادش فرق نداره تست کن تاموقعیکه خروجی بیشتر بشه
