کمک در شناسایی این قطعه

[infoshinfo]

با سلام من رگولاتور mp1470 رو خریدم ولی پین یک اون معلوم نیست دوستان کمک میکنید

سلام

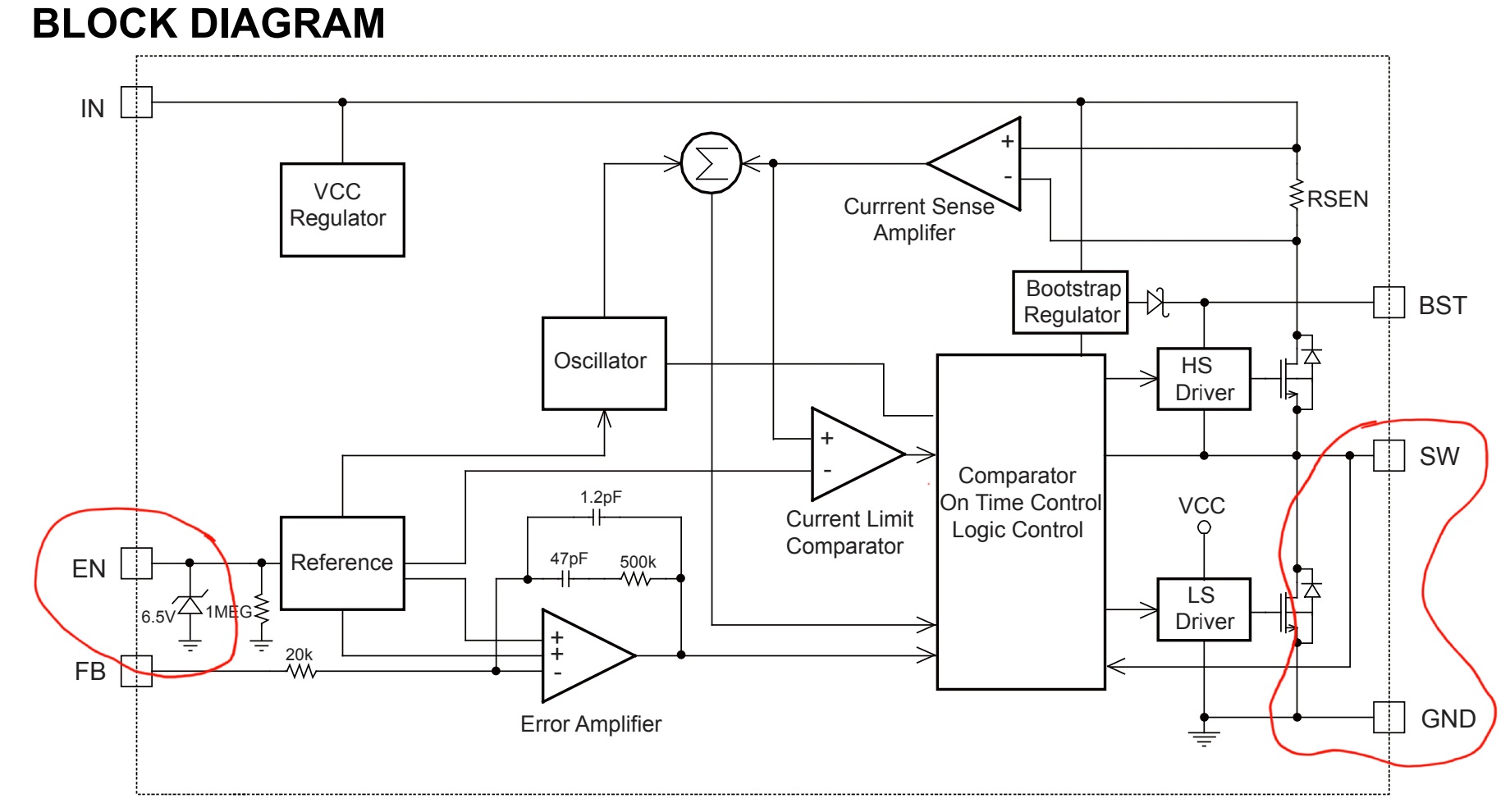

هرچند به نظر میرسه پایه ۱ زیر حرف I انگلیسی باشه؛ اما اجازه بدید روزه شک دار نگیریم. اگر به بلوک دیاگرام این قطعه توجه کنیم؛ بین پایه GND و EN یه دیود زنر هست. همچنین ماسفت بین پایه GND و SW هم دارای یه دیود محافظ هستش که در تصویر زیر مشخص کردم.

با تست دیود اهمتر پایه GND که میتونه زیر کد I و یا بالای حرف N باشه رو نسبت به پایه‌های ۵ EN و ۲ SW چک کنید و پایه ۱ رو مشخص بفرمایید.

تصور می‌کنم به این نحو بتونید پایه ۱ رو مشخص بفرمایید.



[meahdi]

وقت بخیر
به صورت استاندارد وقتی نوشته روی آیسی درست خنده میشه سمت چپ پایین پایه 1 هست

بر این اساس پایه 1 آیسی شما میشه این پایه



[daniyal18]

وقت بخیر

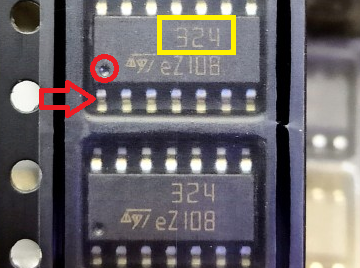

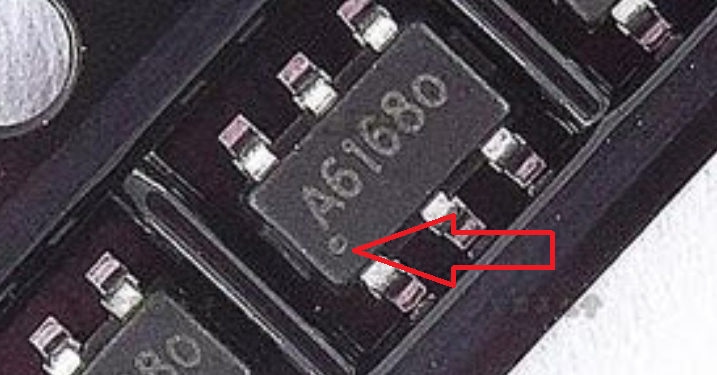

به صورت استاندارد وقتی نوشته روی آیسی درست خنده میشه سمت چپ پایین پایه 1 هست

مشاهده فایل‌پیوست 206652 مشاهده فایل‌پیوست 206654

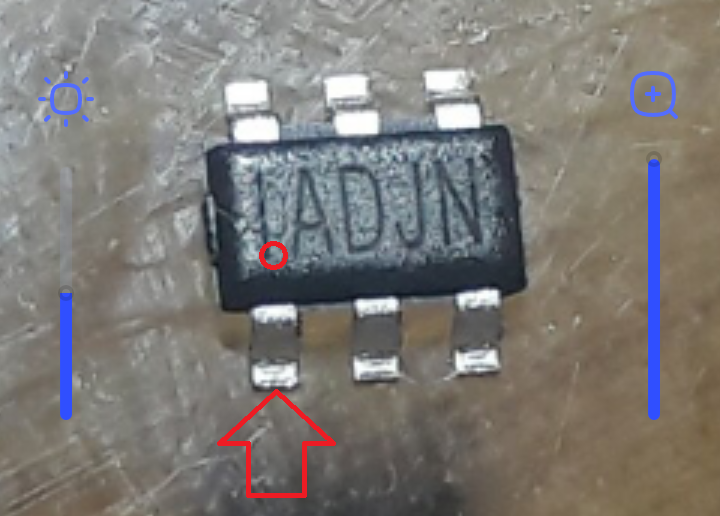

بر این اساس پایه 1 آیسی شما میشه این پایه

مشاهده فایل‌پیوست 206653

درود ایسی شارژ یا همون تامین تغذیه مودم نیست ؟؟!



[dds1]

دوست عزیز. خودتونو اذیت نکنید. یکم وقت بذارید روی فهمیدن ولتاژ خروجی و بعد از تشخیص، اینو از برد جدا کرده و از ماژول کاهنده ولتاژ استفاده کنید و ولتاژ اون را لا تعویض مقاومت روی ماژول فیکس کنید.
من خودم همیشه همین کار را می‌کنم. اگر برق رم را تامین می‌کنه که تا ۱.۵ ولت میشه و اگر به فلش میره ۳.۳ ولت و اگر به پردازنده میره حدود ۱.۸ ولت باید باشه.



[fatim]

درود ایسی شارژ یا همون تامین تغذیه مودم نیست ؟؟!

درود
بله درسته خودشه تامین تغذیه مودم هستش



[fatim]

وقت بخیر
به صورت استاندارد وقتی نوشته روی آیسی درست خنده میشه سمت چپ پایین پایه 1 هست

مشاهده فایل‌پیوست 206652 مشاهده فایل‌پیوست 206654


بر این اساس پایه 1 آیسی شما میشه این پایه

مشاهده فایل‌پیوست 206653

سلام
بله میدونستم ولی به قول دوست عزیزمون نمیخاستم روزه شک دار بگیرم و مطمئن بشم به هرحال خیلی متشکرم



[fatim]

سلام

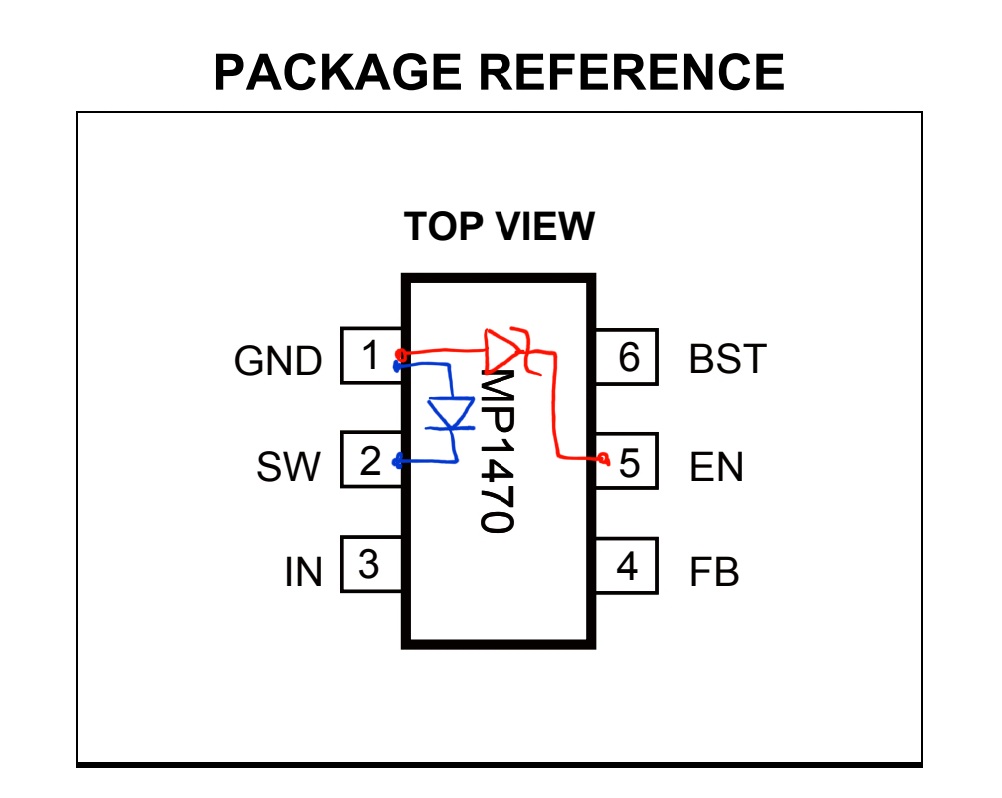

هرچند به نظر میرسه پایه ۱ زیر حرف I انگلیسی باشه؛ اما اجازه بدید روزه شک دار نگیریم. اگر به بلوک دیاگرام این قطعه توجه کنیم؛ بین پایه GND و EN یه دیود زنر هست. همچنین ماسفت بین پایه GND و SW هم دارای یه دیود محافظ هستش که در تصویر زیر مشخص کردم.

مشاهده فایل‌پیوست 206646

با تست دیود اهمتر پایه GND که میتونه زیر کد I و یا بالای حرف N باشه رو نسبت به پایه‌های ۵ EN و ۲ SW چک کنید و پایه ۱ رو مشخص بفرمایید.

مشاهده فایل‌پیوست 206647

تصور می‌کنم به این نحو بتونید پایه ۱ رو مشخص بفرمایید.

سلام و درود
به همون شکلی که فرمودید تست کردم بله همون زیر حرف l پین یک بود سپاس



[Navid-Aref]

دوست عزیز. خودتونو اذیت نکنید. یکم وقت بذارید روی فهمیدن ولتاژ خروجی و بعد از تشخیص، اینو از برد جدا کرده و از ماژول کاهنده ولتاژ استفاده کنید و ولتاژ اون را لا تعویض مقاومت روی ماژول فیکس کنید.
من خودم همیشه همین کار را می‌کنم. اگر برق رم را تامین می‌کنه که تا ۱.۵ ولت میشه و اگر به فلش میره ۳.۳ ولت و اگر به پردازنده میره حدود ۱.۸ ولت باید باشه.

درود. آقا سجاد از کانال یوتیوبی چارسو، روش استفاده از ماژول کاهنده ولتاژ رو به جای آی سی اصلی برای همین مودم ارائه کردن. منم بخش مرتبط رو از ویدئو اصلی کات و فشرده کردم و اینجا آپلود می کنم.



[fatim]

درود. آقا سجاد از کانال یوتیوبی چارسو، روش استفاده از ماژول کاهنده ولتاژ رو به جای آی سی اصلی برای همین مودم ارائه کردن. منم بخش مرتبط رو از ویدئو اصلی کات و فشرده کردم و اینجا آپلود می کنم.

سلام و عرض ادب
میشه دقیقن بگید خروجی ۳.۳ ولت رو به کجای مودم وصل کردید ؟
به پایه آی سی سوخته یا اونو باید از مدار خارج کرد ؟ یه تصویر دقیق لطفن از محل اتصال بدید
و اون ماژول مبدل ۹ به ۳.۳ رو از کجا میشه تهیه کرد ؟ با سپاس



[Navid-Aref]

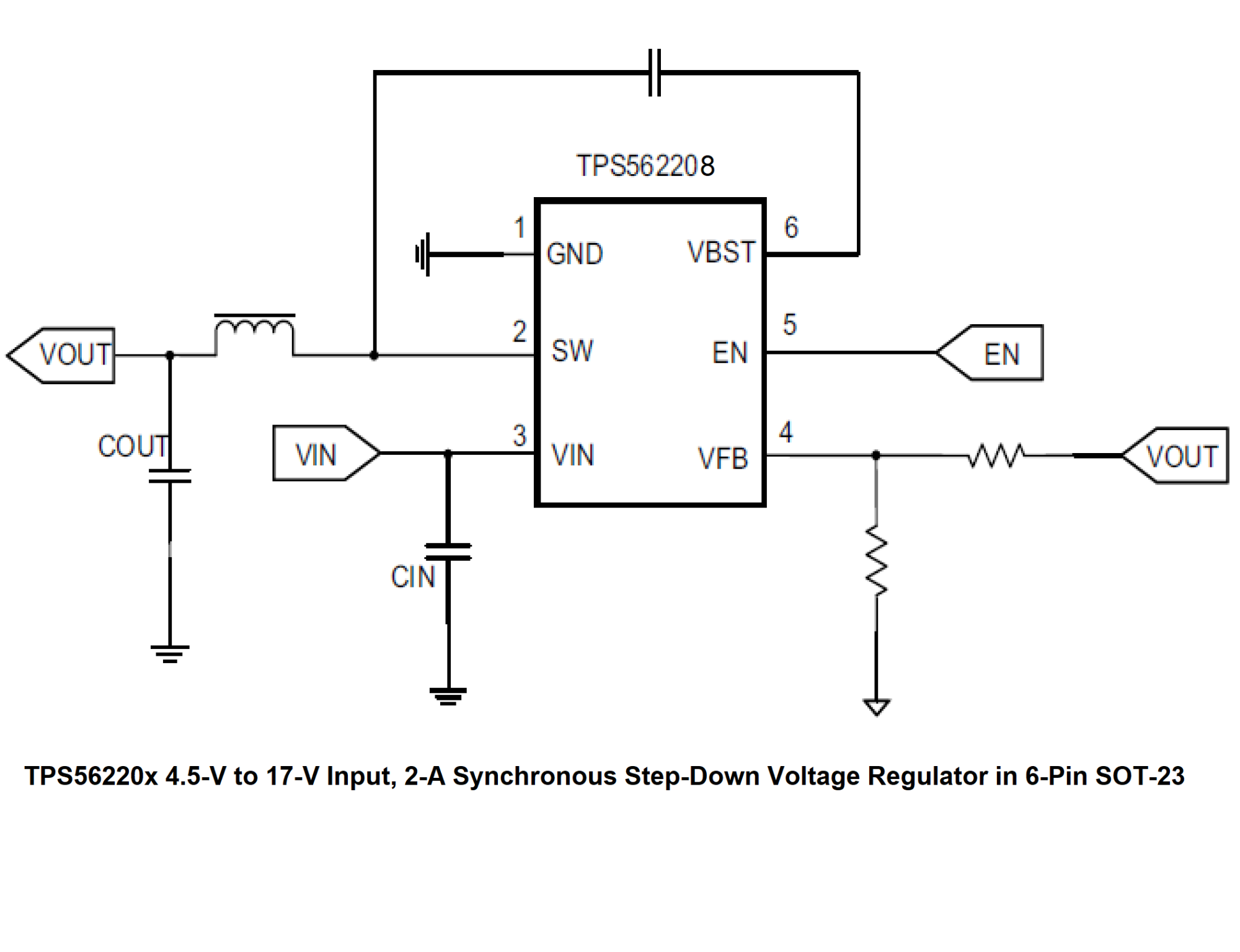

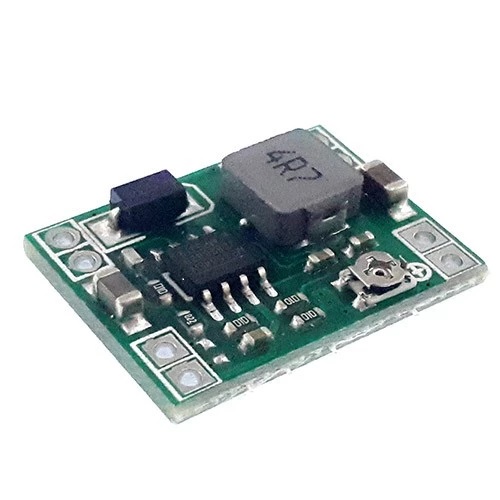

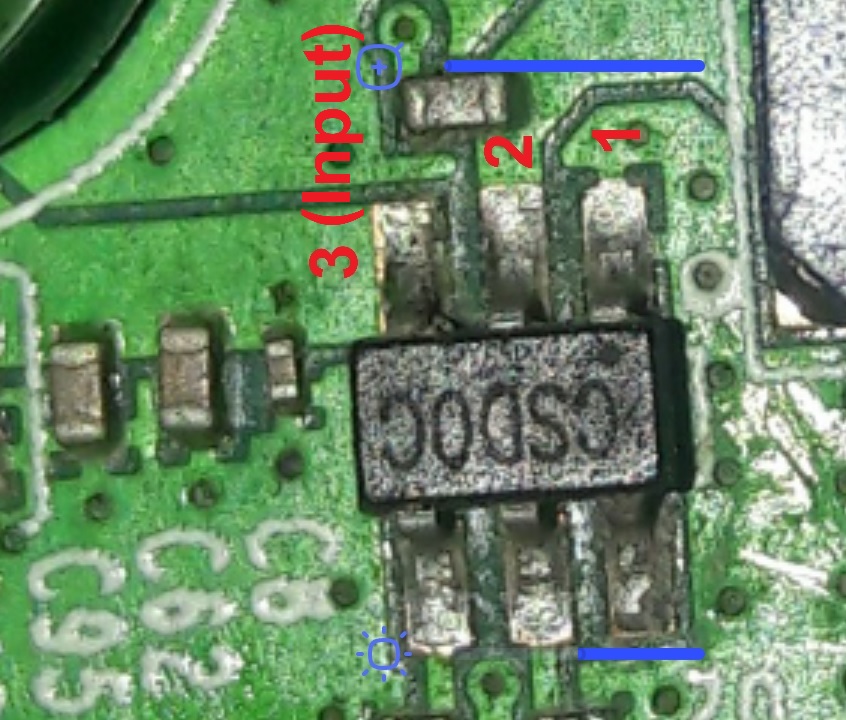

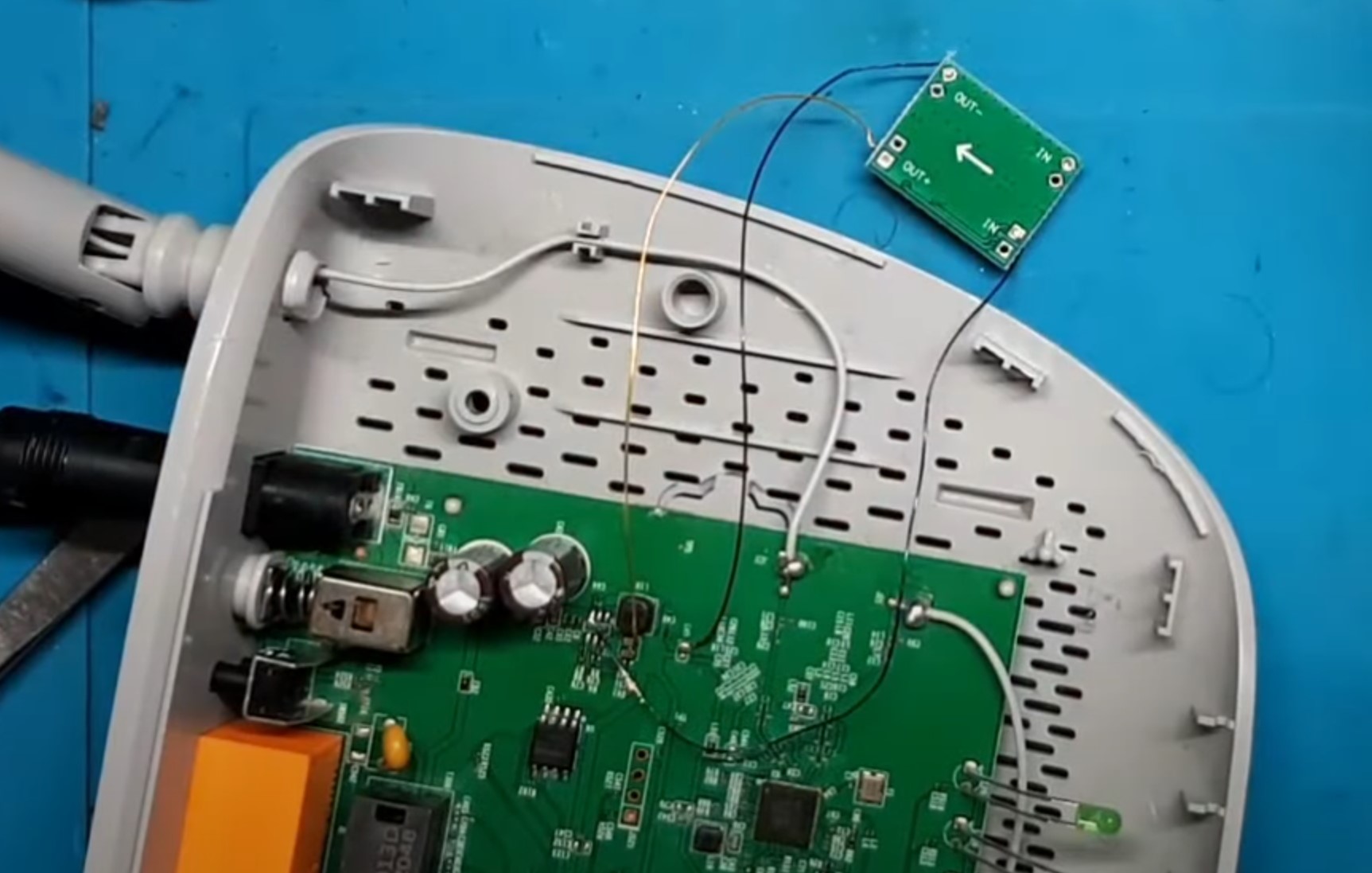

درود. اول آی سی سوخته را خارج می کنیم و بعد ماژول مبدل (DC به DC کاهنده 20-0.8 ولت 3 آمپر مدل MP1584) رو طبق تصویر زیر با کمک سه رشته سیم لاکی نازک جایگزین آن می کنیم. چون ورودی و خروجی منفی یکی است یک سیم منفی برای اتصال کافیست و هر جایی روی برد که شاسی و گراند محسوب می شود می توان متصلش کرد. خود ماژول دارای سلف خروجی بوده و بنابراین دیگر نیازی به سلف روی برد مودم نداریم و مثبت خروجی ماژول را به سر خازن smd بعد از سلف متصل می کنیم. برای ورودی مثبت هم پایه سوم آی سی اصلی را در نظر می گیریم.
پایه های EN (انیبل)، فیدبک و VBST آی سی اصلی هم از مدار خارج می شوند. مطمئنا اگر خود آی سی اصلی جایگزین شود بهتر است ولی اگر در دسترس نبود اجبارا از ماژول استفاده می کنیم.

نکته خیلی مهم این است که قبل از اتصال سیم مثبت خروجی حتما ولتاژ را با چرخاندن پتانسیومتر ماژول روی 3.3 ولت تنظیم کرد تا خدای نکرده ولتاژ بالاتر باعث آسیب شدیدتر به دستگاه نشود.
